CẢM BIẾN NHIỆT ĐỘ NƯỚC LÀM MÁT LỖI: XE KHÓ NỔ SÁNG VÀ QUẠT RÚ

Cảm biến nhiệt độ nước làm mát ECT (Engine Coolant Temperature Sensor) là một trong những cảm biến đầu vào quan trọng hàng đầu của hệ thống điều khiển động cơ điện tử (EMS). Khi chi tiết này gặp sự cố lệch trị số hoặc đứt ngầm mạch điện trở nhiệt, xe thường xuất hiện triệu chứng khó nổ buổi sáng, đề kéo dài 5 – 7 giây mới bắt lửa hoặc vừa bật khóa điện thì quạt két nước quay rú hết tốc lực. Việc hiểu rõ nguyên lý cơ điện, dấu hiệu nhận biết và quy trình đo kiểm chuẩn xưởng sẽ giúp chủ xe nhanh chóng phát hiện nguyên nhân, tránh hiện tượng hao xăng mù mịt khói đen và bảo vệ động cơ vận hành ổn định bền bỉ.

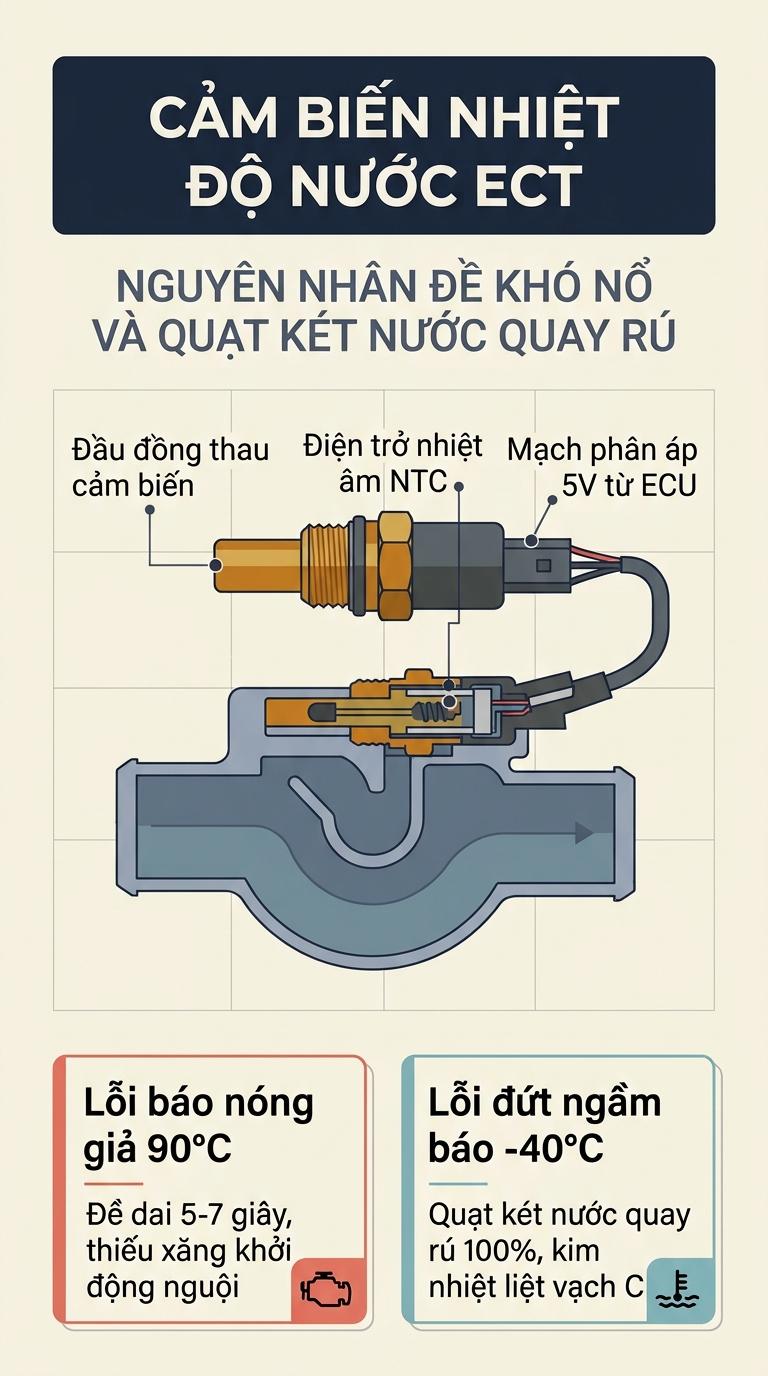

Alt: Sơ đồ cấu tạo và nguyên lý điện trở nhiệt NTC của cảm biến nhiệt độ nước làm mát ECT trên ô tô

1. Bản Chất Cơ Điện & Vai Trò Của Cảm Biến Nhiệt Độ Nước Làm Mát ECT

Cảm biến nhiệt độ nước làm mát ECT được lắp đặt trực tiếp trên cổ đường nước ra ở nắp quy-lát, ngay trước hoặc cạnh van hằng nhiệt. Vị trí này cho phép đầu dò bằng đồng thau ngập sâu trong dòng dung dịch làm mát tuần hoàn từ thân máy ra két nước tản nhiệt.

1.1. Cấu tạo phần tử bán dẫn điện trở nhiệt hệ số âm NTC

Bên trong lớp vỏ đồng thau của cảm biến là một viên gốm bán dẫn oxit kim loại hoạt động theo nguyên lý Hệ số nhiệt điện trở âm (NTC - Negative Temperature Coefficient Thermistor). Đặc tính vật lý cơ bản của vật liệu NTC là:

• Khi nhiệt độ nước làm mát ở mức thấp (động cơ nguội lạnh), điện trở của cảm biến tăng lên rất cao (đạt từ 2.000 Ω đến 3.000 Ω ở 20°C).
• Khi nhiệt độ nước làm mát tăng dần lên mức nhiệt độ làm việc tối ưu (85°C – 95°C), các hạt mang điện tự do trong chất bán dẫn tăng mạnh, làm điện trở của cảm biến tụt giảm xuống mức rất thấp (chỉ còn khoảng 170 Ω đến 250 Ω).

1.2. Mạch cầu phân áp 5V và thuật toán bù xăng khởi động nguội của ECU

Hộp điều khiển động cơ (ECU) cung cấp một điện áp chuẩn 5.0V DC qua một điện trở chuẩn (Pull-up Resistor) tích hợp bên trong hộp tới chân tín hiệu của cảm biến ECT rồi dẫn về mass:

• Vào buổi sáng khi máy nguội (20°C): Do điện trở NTC cao, điện áp rơi trên cảm biến gửi về ECU ở mức cao, dao động từ 3.2V đến 3.8V. Nhận biết động cơ đang lạnh, ECU tự động kích hoạt chế độ làm đậm hòa khí khởi động nguội (Cold Start Enrichment): kéo dài thời gian mở kim phun thêm 25% – 40%, đồng thời điều khiển mô-tơ bướm ga điện tử mở rộng để nâng vòng tua cầm chừng lên 1.200 – 1.500 vòng/phút (Fast Idle) nhằm hâm nóng buồng đốt nhanh chóng.
• Khi động cơ đạt nhiệt độ vận hành (90°C): Điện trở tụt thấp khiến điện áp gửi về ECU chỉ còn 0.4V – 0.6V. ECU lập tức chuyển sang chế độ vòng lặp kín (Closed-Loop), cắt giảm lượng xăng dư thừa và hạ tua máy về mức không tải tiêu chuẩn (700 – 800 vòng/phút).

2. Cơ Chế Hư Hỏng Thực Tế: Hai Dạng Lỗi Kinh Điển Khi Cảm Biến ECT Bị Lỗi

Sau 80.000 – 100.000 km vận hành trong môi trường dung dịch làm mát áp suất cao và rung động nhiệt khắc nghiệt, lớp keo cách điện hoặc phần tử bán dẫn bên trong cảm biến bị lão hóa, dẫn đến hai kịch bản hư hỏng thường gặp:

2.1. Dạng 1: Cảm biến bị lệch trị số báo "Nóng giả" (Stuck High Temp)

Ở dạng lỗi này, điện trở cảm biến bị chập nhẹ hoặc tụt cố định ở mức 200 – 300 Ω dù xe đã đỗ qua đêm lạnh ngắt. Sáng sớm khi tài xế khởi động xe, nhiệt độ thực tế của buồng đốt là 20°C nhưng cảm biến lại gửi tín hiệu lừa ECU rằng máy đang nóng 90°C. Hậu quả là ECU không kích hoạt chế độ phun đậm hòa khí khởi động nguội. Hỗn hợp khí nghèo xăng không thể bắt lửa trong buồng đốt lạnh, khiến tài xế phải đề dai 5 – 7 giây, đề kéo dài 3 – 4 lần máy mới nổ lụp bụp rồi lịm ngấm, buộc phải mớm nhẹ chân ga để giữ tua máy.

2.2. Dạng 2: Đứt mạch dây tín hiệu báo "Lạnh cực đại -40°C" & Quạt két nước quay gầm rú

Khi dây tín hiệu bị đứt ngầm, tuột giắc cắm hoặc mạch NTC bị hở hoàn toàn, điện trở vọt lên vô cùng (∞ Ω), điện áp báo về ECU kẹt cứng ở mức 5.0V. Thuật toán của ECU sẽ hiểu động cơ đang ở nhiệt độ âm sâu -40°C:

• Quạt két nước kích hoạt 100% công suất: Để phòng ngừa rủi ro động cơ bị quá nhiệt sôi nước mà tài xế không hay biết, ECU kích hoạt chế độ an toàn khẩn cấp (Fail-safe Cooling Fan Mode), lập tức đóng rơ-le cho quạt giải nhiệt két nước quay rú hết tốc lực ngay khi vừa bật chìa khóa điện ON dù máy còn nguội tanh.
• Kim nhiệt độ nằm liệt vạch C: Kim đồng hồ báo nhiệt độ trên bảng đồng hồ táp-lô không nhúc nhích sau khi xe đã chạy hàng chục kilômét.
• Xe hao xăng và mù mịt khói đen: Do liên tục lầm tưởng máy đang ở -40°C, ECU bơm thừa lượng xăng tối đa vào buồng đốt, làm ướt bugi, xe bốc mùi xăng sống nồng nặc và mức tiêu thụ nhiên liệu tăng vọt 30% – 40%.

3. Ma Trận Mã Lỗi Chẩn Đoán OBD-II Liên Quan Đến Cảm Biến ECT

Khi quét lỗi bằng máy chẩn đoán chuyên dụng, hệ thống chẩn đoán trên xe (OBD-II) sẽ ghi nhận các mã lỗi tiêu chuẩn sau:

4. Bảng Tra Thông Số Kỹ Thuật Điện Trở & Điện Áp Chuẩn Của Cảm Biến NTC

Kỹ thuật viên có thể sử dụng đồng hồ đo vạn năng (VOM) để đo điện trở giữa 2 chân giắc cảm biến và đối chiếu trực tiếp với bảng thông số tiêu chuẩn sau:

5. Quy Trình 4 Bước Đo Kiểm & Thay Thế Cảm Biến ECT Chuẩn Xưởng

Để đảm bảo an toàn tuyệt đối và ngăn ngừa nguy cơ bỏng áp suất từ hệ thống làm mát, quá trình kiểm tra và thay thế cảm biến ECT cần tuân thủ nghiêm ngặt 4 bước kỹ thuật sau:

Bước 1: Kiểm tra an toàn và giải phóng áp suất dư

Cảnh báo an toàn: Tuyệt đối không tháo nắp két nước hoặc cảm biến ECT khi động cơ đang nóng. Áp suất dư 1.1 bar trong hệ thống có thể đẩy nước sôi 100°C phun trào gây nguy hiểm. Luôn chờ động cơ nguội hoàn toàn về nhiệt độ môi trường, lót khăn dày mở nhẹ nắp két nước để xả hết áp suất dư trước khi tiến hành thao tác.

Bước 2: Kiểm tra nguồn nuôi 5V và thông mạch giắc cắm

Rút giắc cắm điện của cảm biến ECT. Bật chìa khóa điện sang nấc ON (không nổ máy). Chuyển đồng hồ vạn năng sang thang đo DCV, đặt que đo vào 2 chân giắc dây dẫn: điện áp tiêu chuẩn cấp từ hộp ECU phải đạt 4.8V – 5.0V DC. Nếu mất nguồn 5V hoặc mất mass, cần kiểm tra lại đường dây điện xem có bị chuột cắn hoặc oxy hóa chân giắc hay không.

Bước 3: Thao tác hoán đổi nhanh giảm thiểu thất thoát nước (Quick-Swap SOP)

Chuẩn bị sẵn cảm biến ECT mới đã lắp vòng đệm nhôm hoặc gioăng cao su O-ring mới. Sử dụng đầu khẩu tuýp chuyên dụng 19mm (hoặc 17mm tùy dòng xe) nới lỏng nhẹ ren cảm biến cũ. Một tay nhẹ nhàng rút cảm biến cũ ra, tay kia lập tức bịt và vặn ngay cảm biến mới vào lỗ ren. Phương pháp thao tác dứt khoát này giúp hạn chế thất thoát chưa đầy 20ml dung dịch làm mát.

Bước 4: Siết lực tiêu chuẩn và châm bù nước làm mát

Do phần ren cảm biến làm từ kim loại đồng thau mềm, kỹ thuật viên cần dùng cần siết lực siết chặt với mô-men tiêu chuẩn 15 – 20 Nm. Không siết quá lực gây nứt ren cổ nước nắp quy-lát. Bổ sung dung dịch làm mát chuyên dụng đúng chủng loại, nổ máy xả e bọt khí và theo dõi chu kỳ đóng ngắt của quạt két nước.

6. Khối Câu Hỏi Thường Gặp (FAQ)

Câu hỏi 1: Xe bị hỏng cảm biến nhiệt độ nước ECT có tiếp tục di chuyển được không?

Trả lời: Trong tình huống khẩn cấp, xe vẫn có thể di chuyển tạm thời về xưởng khi ECU đã chuyển sang chế độ an toàn Fail-safe (quạt quay liên tục). Tuy nhiên, chủ xe cần khắc phục sớm vì tình trạng phun thừa xăng kéo dài sẽ làm muội than bám dày buồng đốt, nghẹt bầu lọc khí thải catalytic converter và làm loãng dầu bôi trơn động cơ.

Câu hỏi 2: Có nên quấn nhiều lớp băng tan (cao su non) vào chân ren cảm biến ECT không?

Trả lời: Không nên. Đối với loại cảm biến ECT 1 chân lấy mass qua thân vỏ kim loại, việc quấn băng tan sẽ gây cách điện làm mất tiếp mass hoàn toàn. Với loại cảm biến 2 chân hoặc 3 chân, chỉ cần dựa vào vòng đệm nhôm hoặc gioăng cao su chịu nhiệt EPDM đi kèm là đảm bảo độ kín khít tuyệt đối.

Câu hỏi 3: Chi phí thay thế cảm biến nhiệt độ nước làm mát ECT có đắt không?

Trả lời: Cảm biến nhiệt độ nước làm mát ECT là phụ tùng thay thế có chi phí rất hợp lý, dao động từ vài trăm nghìn đồng tùy thuộc vào dòng xe và thương hiệu linh kiện OEM. Việc chủ động thay thế linh kiện chính hãng định kỳ sẽ giúp giải quyết triệt để bệnh khó nổ sáng sớm và tối ưu hóa mức tiêu hao nhiên liệu.
