PULY GIẢM CHẤN TRỤC KHUỶU BỊ HỎNG: MẸO THỬ VẠCH SƠN VÀ SIẾT LỰC TTY

Puly trục cơ bị hỏng hay cụ thể hơn là hiện tượng bong tách lớp cao su giảm chấn của puly đầu trục khuỷu (Harmonic Balancer) là một sự cố cơ khí diễn ra âm thầm nhưng để lại hậu quả vô cùng nguy hiểm. Đang di chuyển trên đường cao tốc hoặc vào cua gấp, bạn bỗng ngửi thấy mùi khét lẹt nồng nặc của cao su cháy xộc vào khoang lái, tiếp theo là tiếng rít chói tai từ đầu động cơ, vô-lăng đột ngột nặng như tạ vì mất trợ lực lái, đèn cảnh báo ắc quy báo đỏ rực và kim đồng hồ nhiệt độ vọt lên vạch báo quá nhiệt. Rất nhiều tài xế lầm tưởng xe chỉ bị đứt dây curoa thông thường, nhưng thực tế nguyên nhân gốc rễ lại xuất phát từ việc puly giảm chấn trục khuỷu đã bị nứt rách lớp đệm cao su lưu hóa, quay đảo lệch trục và làm văng tuột toàn bộ hệ thống dây đai truyền động phụ kiện.

PULY GIẢM CHẤN TRỤC KHUỶU BỊ HỎNG: MẸO THỬ VẠCH SƠN VÀ SIẾT LỰC TTY

Bản chất cơ học của puly giảm chấn trục khuỷu (Harmonic Balancer)

Trong suy nghĩ của nhiều người dùng ô tô, puly đầu trục khuỷu chỉ đơn thuần là một bánh đai kim loại quay theo trục cơ để truyền lực kéo qua dây curoa tổng tới máy phát điện, bơm nước làm mát, lốc điều hòa và bơm trợ lực lái. Tuy nhiên, về mặt cơ học động cơ, đây là một thiết bị an toàn tối quan trọng được gọi là puly giảm chấn dao động xoắn (Torsional Vibration Damper / Harmonic Balancer).

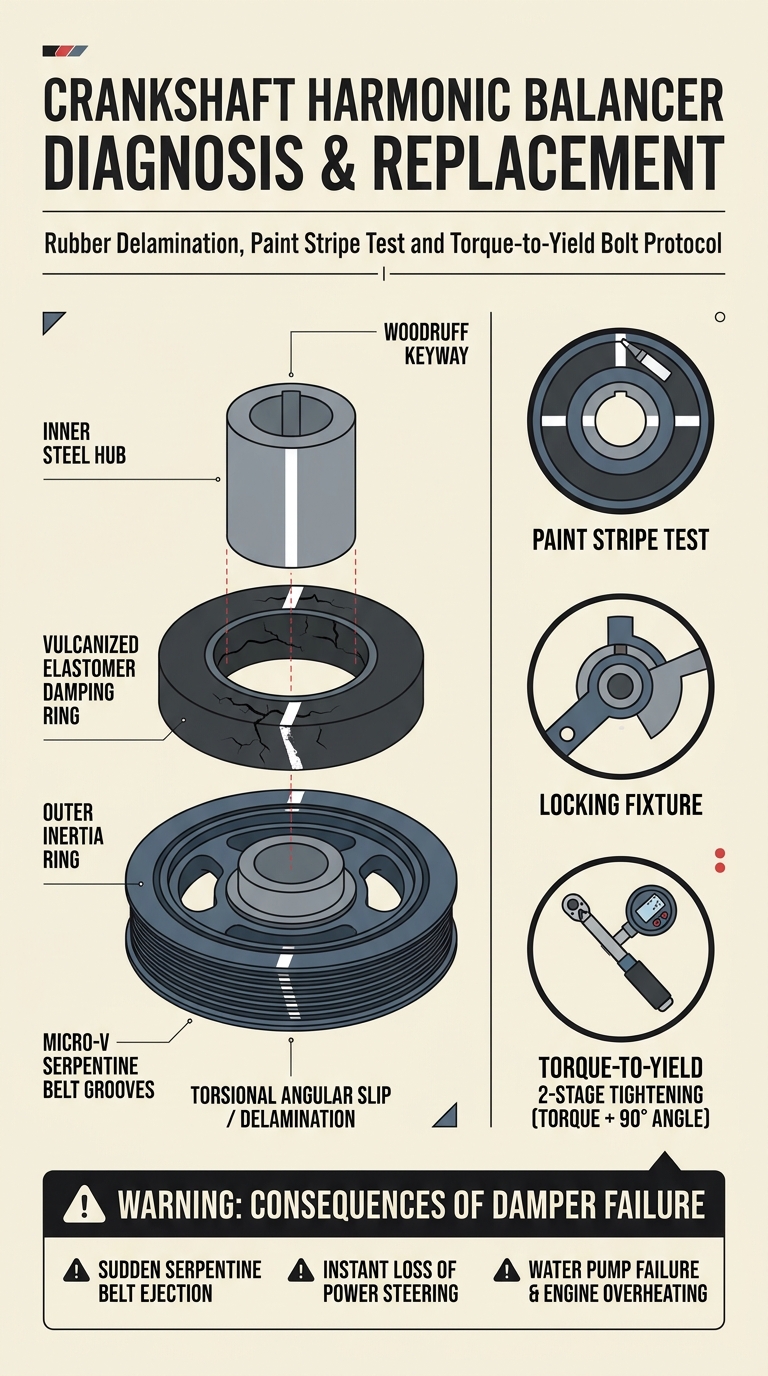

Cấu tạo của puly giảm chấn gồm 3 thành phần liên kết chặt chẽ với nhau:

• Moay-ơ thép trung tâm (Inner Hub): Được ăn khớp trực tiếp vào đầu trục khuỷu thông qua rãnh then bán nguyệt (Woodruff Key) và được khóa chặt bằng một bu-lông siết mô-men cực lớn.
• Vòng đệm cao su giảm chấn lưu hóa (Elastomer Damping Ring): Là một lớp cao su đàn hồi tổng hợp đặc chủng được ép dán lưu hóa ở nhiệt độ và áp suất cao, nằm kẹp chặt giữa moay-ơ thép bên trong và vành ngoài.
• Vành thép quán tính ngoài cùng (Outer Inertia Ring): Mang các rãnh định hình chữ V (Micro-V) để dẫn động dây curoa tổng (Serpentine Belt).

Mỗi khi một xi-lanh sinh công nổ, pít-tông lao xuống tác dụng một lực cực lớn qua thanh truyền làm trục khuỷu bị vặn xoắn vi mô rồi đàn hồi giật lùi trở lại. Hiện tượng này tạo ra dao động xoắn cộng hưởng liên tục dọc thân trục cơ. Vành quán tính ngoài cùng kết hợp với độ đàn hồi của lớp cao su lưu hóa sẽ dao động ngược pha với chuyển động vặn xoắn của trục cơ, giúp hấp thụ và triệt tiêu tới 80% xung lực dao động xoắn. Nếu không có lớp cao su giảm chấn này, dao động xoắn cộng hưởng sẽ khiến trục khuỷu bị mỏi kim loại dẫn đến nứt gãy ngang thân và gây phá hủy nghiêm trọng các ổ bạc lót.

Cơ chế hư hỏng bong tách cao su và hiểm họa trượt puly trên đường

Sau quãng đường di chuyển từ 120.000 đến 160.000 km, puly trục khuỷu thường bước vào giai đoạn suy thoái tự nhiên do điều kiện làm việc khắc nghiệt:

• Sự suy thoái liên kết lưu hóa cao su: Nhiệt độ khoang máy thường xuyên duy trì ở mức gần 100°C kết hợp với hiện tượng rò rỉ dầu bôi trơn từ phớt đầu trục cơ (Front Crankshaft Seal). Dầu khoáng ngấm vào lớp cao su lưu hóa làm cao su bị trương nở, mủn nhũn và mất hoàn toàn khả năng liên kết dính bám với hai bề mặt thép.
• Hiện tượng trượt xoay ma sát và bốc mùi khét lẹt (Damper Slippage): Khi tài xế bật điều hòa làm việc hết công suất hoặc đánh lái kịch lái, lốc điều hòa và bơm trợ lực dầu đòi hỏi tải kéo rất lớn. Lúc này, vành ngoài puly bị ghì lại trong khi moay-ơ trong vẫn bị trục cơ quay với vận tốc hàng nghìn vòng/phút. Hai bề mặt kim loại bắt đầu trượt xoay ma sát cực mạnh lên nhau, tạo nhiệt lượng lớn nung chảy lớp cao su đệm và bốc ra mùi khét lẹt đặc trưng của cao su cháy xộc thẳng vào cabin qua cửa lấy gió ngoài.
• Hiểm họa văng dây curoa và mất an toàn đột ngột: Khi lớp cao su bị đứt gãy hoàn toàn, vành ngoài mất điểm định tâm và bị quay đảo lắc li tâm nghiêm trọng. Chuyển động đảo lắc này cắn xé mép dây curoa, tước sợi và hất văng dây curoa tổng ra khỏi rãnh dẫn hướng. Ngay lập tức, một chuỗi sự cố liên hoàn xảy ra: Bơm trợ lực lái mất nguồn dẫn khiến vô-lăng nặng cứng; máy phát ngừng nạp khiến hệ thống điện sụt áp; và bơm nước ngừng tuần hoàn khiến động cơ sôi trào nước làm mát chỉ sau vài phút ngắn ngủi.

Bảng ma trận chẩn đoán dấu hiệu hư hỏng của puly giảm chấn trục khuỷu

Nhận biết sớm các triệu chứng lâm sàng giúp tài xế kịp thời ngăn chặn nguy cơ văng đai truyền động khi xe đang lưu thông trên đường:

Bảng thông số kỹ thuật tiêu chuẩn và lực siết bu-lông trục cơ

Khi kiểm tra và thay thế puly trục cơ, các thông số kỹ thuật và quy chuẩn siết lực đóng vai trò quyết định đến độ bền cơ khí:

Quy trình kiểm tra bằng vạch sơn trắng và thay thế chuẩn kỹ thuật

Bằng mắt thường khi động cơ đứng yên, rất khó để phát hiện lớp cao su bên trong đã bị bong tách. Thợ xưởng chuyên nghiệp thường áp dụng mẹo thử vạch sơn trắng (White Paint Stripe Test) kết hợp quy trình thay thế chuẩn 4 bước:

1. Bước 1: Kẻ một đường thẳng liên tục bằng vạch sơn trắng: Khi động cơ nguội và đã tắt hoàn toàn, dùng bút sơn trắng chuyên dụng kẻ một vạch sơn thẳng tắp nối từ tâm moay-ơ thép trong, băng ngang qua lớp cao su đệm lưu hóa ra tận mép ngoài của vành rãnh puly.
2. Bước 2: Khởi động xe và kích hoạt tải tối đa: Đề nổ xe, bật tối đa quạt gió điều hòa và xoay vô-lăng đánh kịch lái giữ trong 2 giây để tạo mô-men ghì cản lớn nhất lên puly trục cơ. Để xe nổ máy trong 1 - 2 phút rồi tắt máy.
3. Bước 3: Soi đèn pin kiểm tra sự dịch chuyển của vạch sơn:
   • Nếu vạch sơn vẫn thẳng tắp liền mạch: Lớp cao su lưu hóa vẫn còn liên kết dính bám hoàn hảo, puly hoàn toàn bình thường.
   • Nếu vạch sơn trên vành ngoài bị lệch góc so với vạch sơn trên moay-ơ trong (vạch sơn bị đứt gãy làm đôi): Khẳng định chắc chắn 100% lớp cao su đã bị đứt gãy và puly bị trượt xoay. Cần tiến hành thay thế puly mới ngay lập tức.
4. Bước 4: Quy trình thay thế puly mới và siết bu-lông TTY chuẩn xưởng:
   • Sử dụng dưỡng khóa puly (vam giữ puly trục cơ chuyên dụng) để cố định puly không cho quay. Tuyệt đối không dùng tua-vít chèn bánh đà vì có thể làm gãy răng vành răng khởi động.
   • Tháo puly cũ, kiểm tra phớt đầu trục cơ xem có bị xì dầu không; nếu ẩm dầu thì bắt buộc phải thay phớt mới.
   • Lắp puly giảm chấn mới chính hãng, tra một lớp dầu mỏng lên ren của bu-lông TTY mới.
   • Tiến hành siết lực 2 giai đoạn: Dùng cần cân lực siết đúng mô-men tiêu chuẩn (ví dụ 140 Nm), sau đó dùng đồng hồ đo góc siết tiếp thêm 60° đến 90° theo đúng thông số chỉ định của nhà sản xuất.

Câu hỏi thường gặp về puly giảm chấn trục khuỷu ô tô (FAQ)

Có nên thay thế bằng loại puly nhôm đúc nguyên khối trọng lượng nhẹ không có lớp cao su hay không?

Một số người chơi xe độ thường quảng cáo loại puly nhôm đúc nguyên khối trọng lượng siêu nhẹ (Lightweight Solid Pulley) giúp xe bốc ga nhanh hơn. Tuy nhiên, về mặt kỹ thuật đây là một sai lầm chết người cho động cơ xe thương mại. Puly nhôm đặc hoàn toàn không có khả năng triệt tiêu dao động xoắn. Khi vận hành lâu ngày, toàn bộ xung lực vặn xoắn cộng hưởng sẽ giáng thẳng vào thân trục khuỷu và các ổ bạc lót, dẫn đến nguy cơ nứt gãy trục khuỷu hoặc làm tuột then bán nguyệt, phá hủy hoàn toàn khối động cơ.

Tại sao bu-lông siết đầu trục khuỷu bắt buộc phải thay mới 100% mà không được dùng lại bu-lông cũ?

Bu-lông trục cơ là loại bu-lông siết góc biến dạng dẻo (Torque-to-Yield - TTY). Loại bu-lông này được tính toán kỹ thuật để kéo giãn dài vượt qua giới hạn đàn hồi nhằm tạo ra một lực kẹp kẹp chặt mặt bích cực đại chống lại hiện tượng tự tháo lỏng do dao động xoắn. Khi đã tháo ra, cấu trúc tinh thể thép bên trong ren đã bị giãn dãn vĩnh viễn và suy giảm cơ tính. Nếu tái sử dụng, bu-lông sẽ không thể đạt được lực kẹp tiêu chuẩn, rất dễ bị đứt gãy ngang thân ren hoặc tự nới lỏng làm puly văng ra ngoài khi xe đang chạy.

Có thể dùng súng bắn ốc khí nén tác búa để siết chặt bu-lông trục cơ hay không?

Tuyệt đối không! Việc sử dụng súng bắn bu-lông khí nén để siết ốc đầu trục cơ là thói quen xấu của một số thợ sửa xe thiếu chuyên nghiệp. Xung lực tác búa dồn dập từ súng khí nén không thể kiểm soát được mô-men xoắn thực tế, rất dễ làm tuôn ren trục khuỷu, nứt then then bán nguyệt hoặc gây ứng suất quá mức làm nứt đầu cốt máy. Bắt buộc phải sử dụng vam dưỡng khóa cố định puly và dùng cần cân lực kết hợp đồng hồ đo góc siết theo đúng quy trình 2 giai đoạn của hãng.

Lựa chọn puly giảm chấn chính hãng đúng chủng loại và tuân thủ nghiêm ngặt quy trình siết lực bu-lông là biện pháp an toàn cao nhất giúp hệ thống truyền động phụ trợ vận hành êm ái, bảo vệ trục khuỷu và đảm bảo an toàn tuyệt đối cho mỗi hành trình.
