CẢM BIẾN VỊ TRÍ TRỤC KHUỶU LỖI: XE CHẾT MÁY KHI NÓNG GIỮA TRƯA

Hiện tượng xe ô tô đang vận hành êm ái giữa trưa nắng gắt bỗng nhiên tắt lịm máy đột ngột, đề lại củ đề quay khỏe nhưng động cơ không nổ, sau đó chờ 30 – 45 phút cho máy nguội lại khởi động bình thường là một trong những sự cố khiến nhiều chủ xe lo lắng. Thủ phạm hàng đầu gây nên ca bệnh chập chờn "nóng chết máy – nguội lại nổ" xuất phát từ cảm biến trục khuỷu CKP (Crankshaft Position Sensor) bị đứt mạch do giãn nở nhiệt. Việc nắm vững nguyên lý hoạt động, dấu hiệu nhận diện trên đồng hồ táp-lô và mẹo hạ nhiệt kiểm tra trong 2 phút sẽ giúp chủ xe chủ động xử lý tình huống an toàn, tránh phán nhầm sang hư hỏng bơm xăng hay hộp điều khiển ECU đắt tiền.

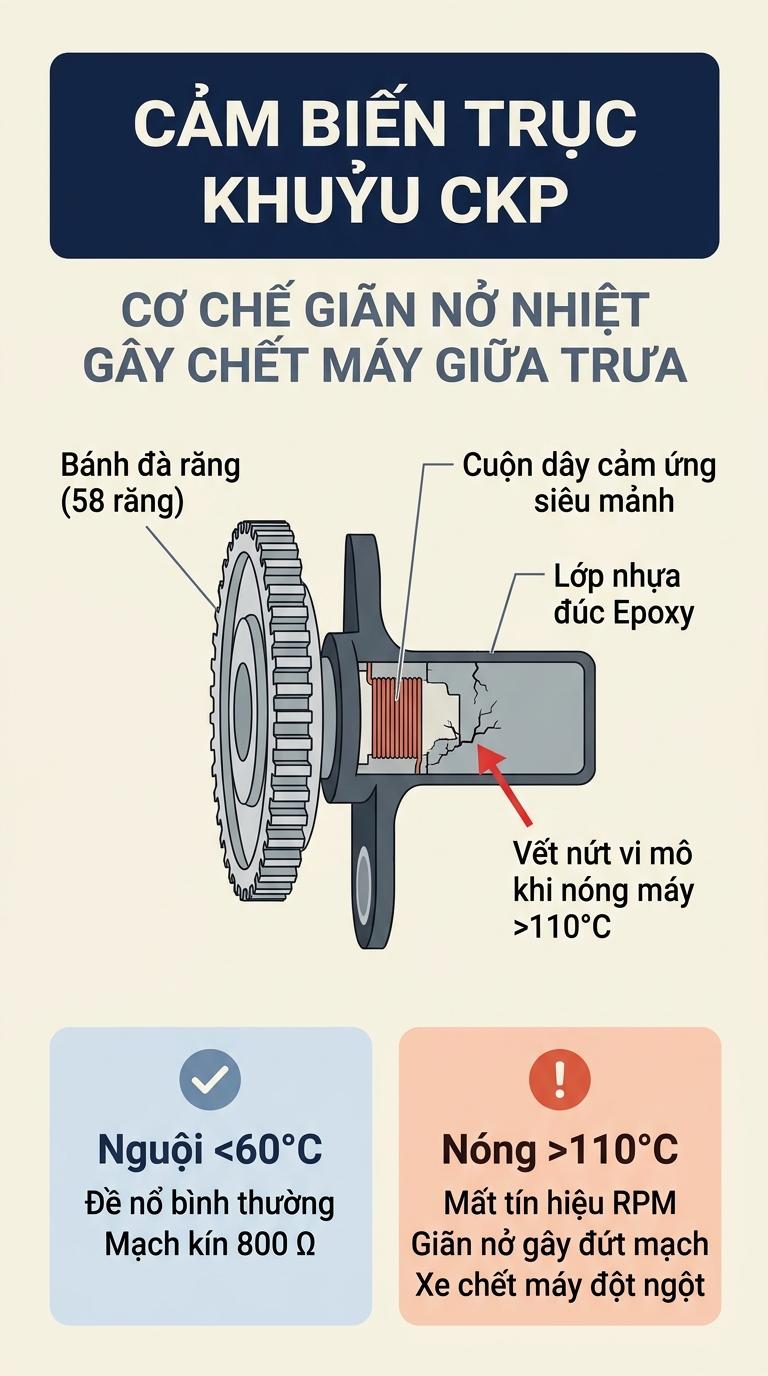

Alt: Sơ đồ cơ chế giãn nở nhiệt gây hở mạch cuộn dây cảm biến vị trí trục khuỷu CKP khi động cơ quá nhiệt

1. Bản Chất Cơ Điện & Vai Trò Sống Còn Của Cảm Biến Trục Khuỷu CKP

Trong toàn bộ mạng lưới cảm biến của động cơ đốt trong hiện đại, cảm biến vị trí trục khuỷu CKP giữ vị trí tối quan trọng. Nếu mất tín hiệu từ cảm biến này, hộp điều khiển động cơ (ECU) sẽ lập tức ngắt hoàn toàn hoạt động của hệ thống đánh lửa và phun nhiên liệu.

1.1. Nhiệm vụ định thời và cung cấp tín hiệu góc quay trục khuỷu

Cảm biến CKP được lắp đặt cố định sát vành răng tạo xung (Reluctor Wheel / Tone Ring) gắn ở đầu trục khuỷu hoặc trên bánh đà động cơ. Vành răng tiêu chuẩn thường có 58 răng và một khoảng khuyết 2 răng (chuẩn 60-2). Khi trục khuỷu quay, các răng sắt quét qua đầu từ của cảm biến tạo ra sự biến thiên từ thông liên tục. Cảm biến CKP chuyển đổi tín hiệu này thành xung điện áp gửi về ECU nhằm xác định hai thông số then chốt:

Tốc độ vòng quay của trục khuỷu (Engine RPM): Xác định cỗ máy đang quay ở tốc độ bao nhiêu để tính toán lượng khí nạp và tải trọng động cơ.
Vị trí góc quay và điểm chết trên (TDC - Top Dead Center): Xác định chính xác thời điểm pít-tông số 1 chuẩn bị kết thúc kỳ nén để kích hoạt bô-bin đánh lửa và mở kim phun nhiên liệu tương ứng từng xi-lanh.

1.2. Thuật toán bảo vệ ngắt dòng nhiên liệu và xung đánh lửa của ECU

Nếu cảm biến CKP bị mất tín hiệu hoàn toàn trong lúc động cơ đang vận hành, ECU hoàn toàn mất phương hướng về vị trí các pít-tông. Để phòng ngừa hiện tượng đánh lửa sai chu kỳ gây kích nổ phá hủy động cơ hoặc nguy cơ cháy nổ ngược ở cổ hút, ECU lập tức thực thi cơ chế bảo vệ nghiêm ngặt: ngắt 100% xung kích bô-bin cao áp, ngắt dòng điều khiển kim phun và ngắt rơ-le bơm xăng.

2. Cơ Chế Giãn Nở Nhiệt Làm Đứt Mạch Cuộn Dây Cảm Biến CKP Giữa Trưa Nắng

Nhiều chủ xe thường thắc mắc vì sao vào buổi sáng sớm xe nổ máy rất êm ái, nhưng chỉ cần chạy liên tục giữa trưa nắng hè từ 20 – 30 phút là động cơ lại tắt lịm êm ru:

2.1. Môi trường nhiệt độ khắc nghiệt tại đáy lốc máy

Cảm biến CKP thường được bố trí ở vị trí rất thấp, nằm sát đáy lốc máy cạnh cổ xả hoặc giáp vỏ hộp số. Vào giữa trưa hè nhiệt độ ngoài trời 38°C – 40°C, nhiệt lượng tích tụ tại khu vực này có thể tăng vọt lên 110°C – 130°C.

2.2. Hiện tượng đứt mạch ngầm do giãn nở nhiệt (Thermal Expansion Open-Circuit)

Bên trong cảm biến điện từ là cuộn dây đồng tráng men siêu mảnh với hàng ngàn vòng quấn (đường kính sợi dây chỉ khoảng 0.04 – 0.06 mm). Sau 80.000 – 120.000 km vận hành chịu hàng vạn chu kỳ nung nóng và rung chấn cơ học, sợi dây đồng xuất hiện vết nứt gãy vi mô:

Khi máy nguội (< 60°C): Lớp nhựa đúc Epoxy bao bọc bên ngoài co ngót, ép chặt hai đầu sợi dây đồng chạm khít vào nhau. Mạch điện thông suốt, điện trở cuộn dây đạt chuẩn (600 – 1.200 Ω), xe khởi động nhạy bén.
Khi máy nóng (> 110°C giữa trưa): Do hệ số giãn nở nhiệt của nhựa Epoxy lớn hơn đồng nhiều lần, khối nhựa giãn nở dài ra, kéo tách hai đầu sợi dây đồng nứt rời nhau ra. Mạch điện lập tức bị hở hoàn toàn (Open Circuit - điện trở vọt lên ∞ Ω).
Hậu quả: Tín hiệu xung CKP biến mất trong tích tắc, xe tắt lịm máy êm ru. Khi đẩy xe vào bóng râm chờ 30 – 45 phút, nhiệt độ hạ xuống giúp lớp nhựa co lại, hai đầu dây lại tiếp xúc và xe nổ máy giòn tan trở lại.

3. Ma Trận Mã Lỗi Chẩn Đoán OBD-II Của Hệ Thống Cảm Biến Trục Khuỷu

Mã lỗi OBD-II	Tên định danh kỹ thuật	Bản chất nguyên nhân	Triệu chứng thực tế
P0335	Crankshaft Position Sensor "A" Circuit Malfunction	Mất hoàn toàn tín hiệu xung gửi về ECU khi máy đang quay	Chết máy đột ngột, đề quay khỏe nhưng máy không nổ
P0336	Crankshaft Position Sensor "A" Circuit Range/Performance	Tín hiệu xung bị nhiễu sóng hoặc mất răng xung bất thường	Động cơ nổ giật cục khi tăng tốc, giới hạn vòng tua máy
P0016	Crankshaft Position - Camshaft Position Correlation (Bank 1 Sensor A)	Lệch pha thời gian giữa trục khuỷu và trục cam	Đèn Check Engine sáng, xe ì ga, sai thời điểm phối khí

4. Dấu Hiệu Nhận Diện Vàng & Mẹo Chườm Mát Bắt Bệnh Trong 2 Phút

4.1. Quan sát kim đồng hồ vòng tua máy (Tachometer / RPM Gauge) khi đề

Khi xe vừa chết máy giữa đường và bạn bật khóa đề lại, trong lúc củ đề đang kéo máy quay rầm rầm (khoảng 200 – 250 vòng/phút), hãy quan sát kỹ kim chỉ vòng tua RPM trên bảng đồng hồ:

Nếu bơm xăng bị hỏng: Cảm biến CKP vẫn hoạt động bình thường, kim vòng tua RPM vẫn nhích nhẹ lên vạch 200 – 300 vòng/phút khi đề máy.
Nếu cảm biến CKP chết mạch nhiệt: Kim vòng tua RPM nằm chết cứng ở vạch 0, hoàn toàn không nhúc nhích. Đây là dấu hiệu then chốt phân biệt chính xác lỗi cảm biến trục khuỷu.

4.2. Mẹo chườm khăn ướt làm mát cảm biến trong 2 phút

Để giải cứu phương tiện thoát khỏi khu vực nắng nóng mà không cần chờ đợi cả tiếng đồng hồ:

Mở nắp ca-pô, xác định vị trí cảm biến CKP (thường nằm cạnh puly đầu trục cơ hoặc trên vỏ chuông hộp số).
Dùng một chiếc khăn thấm đẫm nước mát (hoặc dội từ từ chai nước suối mát) áp trực tiếp lên thân nhựa của cảm biến trong 1 – 2 phút nhằm hạ nhiệt cưỡng bức.
Lên xe vặn chìa khóa khởi động: nếu động cơ nổ máy giòn giã ngay lập tức, bạn có thể khẳng định nguyên nhân và di chuyển thẳng về xưởng để tiến hành thay thế linh kiện mới.

5. Bảng Thông Số Kỹ Thuật & Quy Trình Thay Thế Cảm Biến CKP Chuẩn Xưởng

Hạng mục kiểm tra	Cảm biến điện từ (2 dây)	Cảm biến hiệu ứng Hall (3 dây)	Tiêu chuẩn kỹ thuật
Điện trở cuộn dây (ở 20°C)	500 – 1.500 Ω	Không đo điện trở trực tiếp	Sấy nóng lên 90°C kiểm tra hở mạch (∞ Ω)
Tín hiệu xuất ra khi đề	Điện áp xoay chiều 0.5V – 2.0V AC	Xung vuông kỹ thuật số 0V – 5V DC	Đo bằng máy hiện sóng Oscilloscope
Khe hở từ (Air Gap)	0.5 – 1.5 mm	0.5 – 1.5 mm	Làm sạch mặt bích không để mạt sắt bám dính
Mô-men siết bu-lông chân giữ	8 – 10 Nm (Bu-lông M6)	8 – 10 Nm (Bu-lông M6)	Bôi lớp dầu bôi trơn mỏng lên gioăng O-ring

Lưu ý kỹ thuật quan trọng khi tháo lắp

Tránh làm gãy kẹt thân cảm biến: Thân nhựa cảm biến cũ sau nhiều năm ngâm nhiệt thường rất giòn. Cần xịt dung dịch thấm rỉ sét, lắc nhẹ tay để nhấc cảm biến ra ngoài theo phương thẳng đứng.
Vệ sinh sạch mặt bích tiếp xúc: Lớp gỉ sét trên lốc máy nếu không được cạo sạch sẽ khiến cảm biến mới bị kênh cao hơn 0.5mm, làm khoảng cách Air Gap quá xa khiến cảm biến không đọc được xung ở vòng tua thấp khi khởi động.
Lựa chọn phụ tùng đạt chuẩn OEM: Nên ưu tiên sử dụng cảm biến chính hãng hoặc linh kiện đạt tiêu chuẩn OEM với cuộn dây đồng chất lượng cao và vỏ nhựa PA66 chịu nhiệt trên 150°C nhằm đảm bảo sườn xung chuẩn xác.

6. Khối Câu Hỏi Thường Gặp (FAQ)

Câu hỏi 1: Xe bị chết máy do cảm biến trục khuỷu có xuất hiện mùi khét hay tiếng kêu báo trước không?

Trả lời: Hoàn toàn không. Khác với hiện tượng bó kẹt cơ khí phát ra tiếng gõ hoặc trượt dây curoa bốc mùi khét, sự cố đứt mạch nhiệt cảm biến CKP xảy ra thuần túy ở cấp độ điện tử khiến động cơ tắt lịm êm ru trong tích tắc.

Câu hỏi 2: Có thể dùng máy khò nhiệt để thử cảm biến CKP trước khi kết luận không?

Trả lời: Có. Kỹ thuật viên tại xưởng thường kẹp đồng hồ đo ôm vào hai chân cảm biến và dùng máy sấy khò nhiệt nâng nhiệt độ thân cảm biến lên 90°C – 100°C. Nếu đồng hồ đang chỉ 800 Ω bỗng vọt lên vô cùng (∞ Ω), điều đó khẳng định chắc chắn cảm biến bị nứt mạch nhiệt bên trong.

Câu hỏi 3: Cảm biến vị trí trục cam (CMP) và cảm biến vị trí trục khuỷu (CKP) có giống nhau không?

Trả lời: Mặc dù cùng hoạt động theo nguyên lý cảm ứng từ hoặc hiệu ứng Hall, cảm biến CKP đọc góc quay của trục khuỷu dưới đáy máy, còn cảm biến CMP đọc vị trí trục cam trên nắp máy. Trên nhiều dòng xe, hỏng cảm biến CMP xe vẫn có thể nổ máy ở chế độ dự phòng, nhưng hỏng cảm biến CKP thì xe sẽ không thể nổ máy.
