KÉT SINH HÀN DẦU Ô TÔ BỊ BỤC GIOĂNG: MẸO PHÂN BIỆT THỔI GIOĂNG MÁY

Dầu lọt vào nước làm mát tạo thành một lớp váng dầu màu nâu đen sền sệt nổi lềnh bềnh trong bình nước phụ là một trong những cảnh tượng khiến bất kỳ chủ xe nào cũng phải giật mình lo sợ. Khi mở nắp ca-pô kiểm tra định kỳ hoặc sau một chuyến đi dài giữa trưa nắng gắt, bạn bỗng phát hiện nước làm mát bị đổi màu như nước cống, có bọt nhờn sủi bọt và bốc mùi dầu máy khét lẹt. Trong nhiều trường hợp, các xưởng sửa chữa thiếu kinh nghiệm hoặc thiếu minh bạch thường vội vã đưa ra kết luận xe bị thổi gioăng mặt máy (thổi gioăng quy-lát) và yêu cầu bổ máy đại tu với chi phí lên tới vài chục triệu đồng. Tuy nhiên, trên các dòng xe hiện đại, nguyên nhân phổ biến và thực tế hơn rất nhiều lại bắt nguồn từ việc bục gioăng két sinh hàn làm mát dầu động cơ (Engine Oil Cooler).

KÉT SINH HÀN DẦU Ô TÔ BỊ BỤC GIOĂNG: MẸO PHÂN BIỆT THỔI GIOĂNG MÁY

Bản chất nhiệt động lực và thủy lực của két sinh hàn làm mát dầu động cơ (Engine Oil Cooler)

Trong quá trình vận hành, dầu bôi trơn động cơ không chỉ đảm nhận nhiệm vụ giảm ma sát giữa các bề mặt kim loại mà còn gánh vác tới 30% tải trọng nhiệt lượng tỏa ra từ đáy pít-tông, trục khuỷu và các ổ bạc đỡ. Để ngăn chặn dầu nhớt bị phân hủy nhiệt và mất độ nhớt khi nhiệt độ vượt ngưỡng an toàn, các nhà sản xuất xe hơi trang bị cụm két sinh hàn làm mát dầu động cơ (Engine Oil Cooler), thường được tích hợp liền khối với cụm đế lọc dầu (Oil Filter Housing).

Cấu tạo của két sinh hàn dầu chủ yếu là kiểu bộ trao đổi nhiệt dạng tấm (Plate Heat Exchanger). Bộ phận này bao gồm hàng chục lá nhôm siêu mỏng được dập các rãnh lượn sóng và xếp chồng so le nhau, tạo thành hai khoang chất lỏng hoàn toàn biệt lập chạy xen kẽ: một khoang dành cho dầu bôi trơn động cơ nóng (nhiệt độ từ 100°C đến 120°C) lưu thông, và một khoang dành cho nước làm mát động cơ (nhiệt độ từ 85°C đến 95°C) tuần hoàn liên tục. Nhiệt lượng từ dầu nóng sẽ truyền trực tiếp qua các vách nhôm sang dòng nước làm mát để giải nhiệt trước khi dầu được bơm tiếp lên nuôi giàn cam và trục cơ.

Để làm kín các cổng dẫn dầu và cổng dẫn nước giữa thân két sinh hàn, đế lọc dầu và lốc máy, nhà sản xuất sử dụng hệ thống gioăng cao su tổng hợp chịu nhiệt Viton (FKM). Đây là vị trí làm việc cực kỳ khắc nghiệt, đòi hỏi khả năng đàn hồi và chống oxy hóa liên tục trong môi trường hóa chất dầu nhớt áp suất cao.

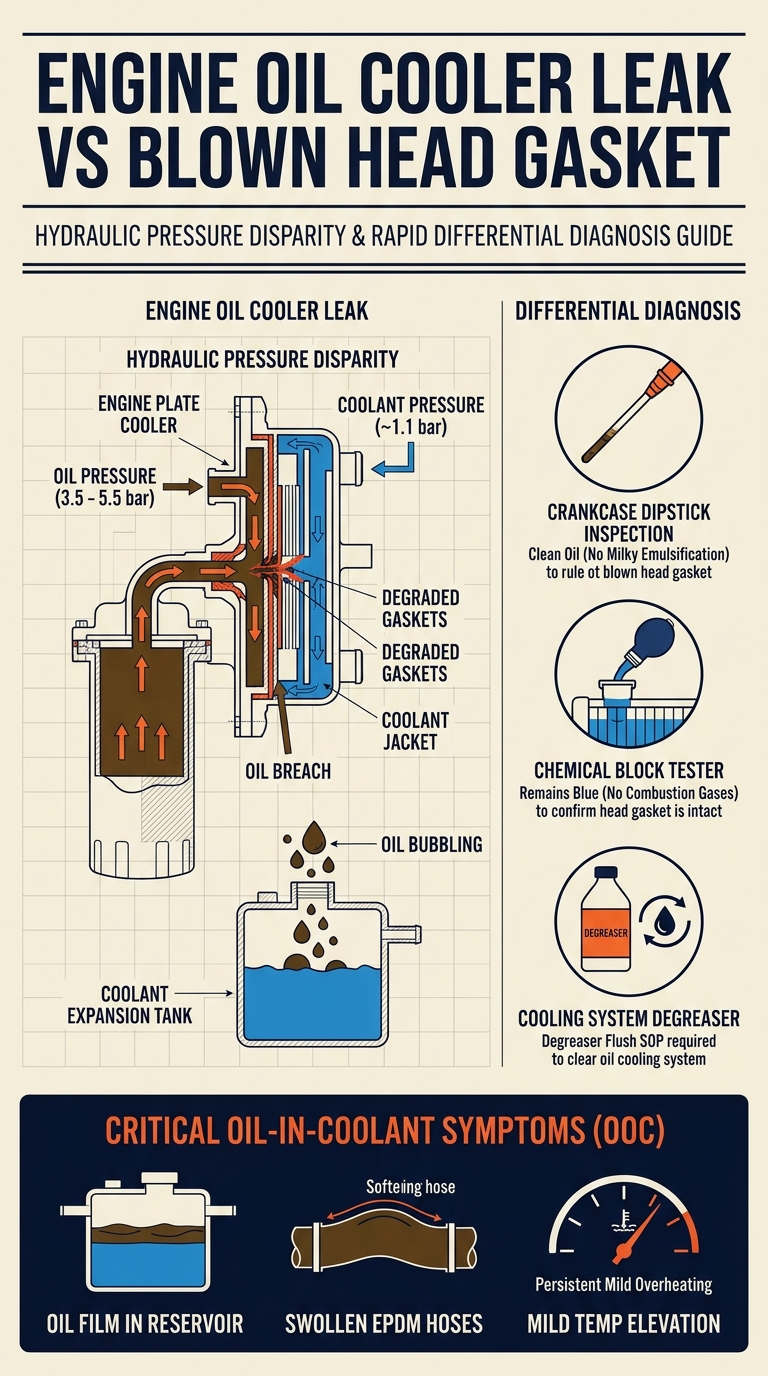

Cơ chế bục gioăng két sinh hàn và lý do dầu xộc sang nước mà nước không lọt sang dầu

Nhiều tài xế thường thắc mắc: Tại sao hai đường chất lỏng nằm sát cạnh nhau mà khi gioăng hỏng, chỉ có dầu máy xộc sang đường nước làm mát chứ nước làm mát lại không lọt vào đáy các-te dầu nhớt? Câu trả lời nằm ở sự chênh lệch áp suất thủy lực cực đại giữa hai hệ thống:

• Quá trình lão hóa gioăng cao su Viton: Sau 80.000 đến 120.000 km di chuyển, gioăng cao su két sinh hàn liên tục chịu chu kỳ giãn nở nhiệt độ cao và axit hóa từ dầu bôi trơn cũ. Cao su Viton dần bị chai cứng, xẹp lún, mất độ đàn hồi ban đầu và xuất hiện các vết nứt rách ở mép gờ làm kín.
• Chênh lệch áp suất thủy lực lớn: Khi động cơ hoạt động, bơm dầu bôi trơn tạo ra áp suất nén rất lớn, dao động từ 3.5 bar đến 5.5 bar (50 – 80 psi). Trong khi đó, áp suất của hệ thống nước làm mát động cơ chỉ duy trì tối đa khoảng 0.9 bar đến 1.1 bar (13 – 16 psi) dưới sự khống chế của van xả áp nắp két nước. Do áp suất dầu cao gấp 3 đến 5 lần áp suất nước, ngay khi gioăng bị hở hoặc bục, dầu động cơ sẽ lập tức bị ép phun xối xả qua khe hở xộc thẳng vào buồng nước làm mát.
• Hiện tượng váng dầu tích tụ tại bình nước phụ: Dầu máy hòa vào dòng nước làm mát tuần hoàn và theo đường ống chảy về két tản nhiệt. Do khối lượng riêng của dầu nhớt nhẹ hơn nước, toàn bộ lượng dầu bôi trơn bị đẩy trào ngược lên điểm cao nhất của hệ thống làm mát: Bình nước phụ (Coolant Reservoir Tank). Tại đây, dầu nổi bồng bềnh thành mảng lớn màu nâu sẫm, bám dính dày đặc vào thành bình nhựa và phủ kín bề mặt bên trong các đường ống cao su.

Bảng ma trận chẩn đoán phân biệt hỏng két sinh hàn dầu với thổi gioăng mặt máy

Để tránh bị mất tiền oan vì những chẩn đoán sai lệch, chủ xe và kỹ thuật viên cần nắm vững các tiêu chí lâm sàng để phân biệt rõ ràng giữa bục két sinh hàn và thổi gioăng quy-lát:

Bảng thông số kỹ thuật tiêu chuẩn của hệ thống bôi trơn và làm mát

Các thông số kỹ thuật vận hành tiêu chuẩn giúp kỹ thuật viên giám sát sự chênh lệch áp lực và nhiệt độ làm việc của cụm két sinh hàn:

Quy trình 4 bước kiểm tra chẩn đoán và xử lý bục két sinh hàn chuẩn xưởng

Khi phát hiện bình nước phụ có váng dầu nhớt, quy trình xử lý chuẩn kỹ thuật gồm 4 bước nối tiếp:

1. Bước 1: Kiểm tra màu nhớt đáy các-te bằng que thăm dầu: Rút que thăm nhớt động cơ ra và chấm giọt dầu lên một tờ giấy trắng sạch. Quan sát kỹ: Nếu dầu nhớt vẫn trong, có màu vàng cánh gián hoặc đen bóng và mực dầu nằm dưới mức Max, nghĩa là nước làm mát chưa hề xâm nhập vào động cơ. Bạn có thể loại trừ khả năng thổi gioăng mặt máy tới 90%.
2. Bước 2: Kiểm tra khí cháy bằng bộ đo hóa chất Block Tester: Gắn bầu hút chứa dung dịch Bromothymol Blue lên miệng két tản nhiệt khi máy nguội rồi khởi động động cơ. Hút khí bay hơi từ két nước đi qua dung dịch: Nếu dung dịch giữ nguyên màu xanh lam, khẳng định chắc chắn 100% không có khí xả buồng đốt lọt vào áo nước. Nguyên nhân lọt dầu duy nhất chỉ là do cụm két sinh hàn làm mát dầu.
3. Bước 3: Tháo dỡ và thay thế cụm két sinh hàn dầu mới: Xả toàn bộ nước làm mát và tháo cụm đế lọc dầu két sinh hàn ra khỏi thân máy. Kiểm tra mặt bích nhôm xem có bị rỗ mọt hoặc cong vênh không. Tiến hành thay mới cụm két sinh hàn dầu chất lượng cao cùng bộ gioăng cao su Viton mới. Khi lắp đặt, vệ sinh sạch bề mặt lốc máy và dùng cần cân lực siết đều các bu-lông đúng dải mô-men 8 - 12 Nm.
4. Bước 4: Súc rửa hệ thống làm mát bằng hóa chất chuyên dụng và kiểm tra đường ống: Đây là bước cực kỳ then chốt thường bị bỏ qua. Dầu bôi trơn đọng lại sẽ bám vào thành trong của các ống cao su làm mát (vốn làm bằng cao su EPDM chỉ chịu nước chứ không chịu dầu), khiến cao su bị trương nở, mềm nhũn và dễ bục vỡ khi gặp áp lực cao. Cần xả sạch nước cũ, châm dung dịch súc rửa két nước tẩy màng dầu chuyên dụng (Cooling System Degreaser) pha với nước cất, nổ máy 20 phút rồi xả bỏ hoàn toàn trước khi châm nước làm mát mới.

Câu hỏi thường gặp về sự cố bục két sinh hàn dầu ô tô (FAQ)

Tại sao xe bị bục két sinh hàn dầu nhưng động cơ vẫn nổ êm và không hề báo đèn lỗi Check Engine?

Hệ thống giám sát động cơ OBD-II chỉ kích hoạt đèn Check Engine khi phát hiện sự cố ảnh hưởng trực tiếp đến chu trình cháy như bỏ máy, hỏng cảm biến khí xả hoặc sai lệch hòa khí. Khi két sinh hàn bị bục gioăng, sự rò rỉ diễn ra hoàn toàn giữa hai đường chất lỏng cơ học độc lập bên ngoài buồng đốt. Xi-lanh vẫn có đủ áp suất nén, bugi vẫn đánh lửa bình thường nên ECU không ghi nhận mã lỗi bỏ máy. Đó là lý do tài xế chỉ phát hiện ra bệnh khi nhìn thấy váng dầu trong bình nước phụ hoặc khi đèn cảnh báo áp suất dầu bôi trơn bật sáng do lượng dầu máy đã hao hụt sang đường nước quá nhiều.

Dầu máy lọt vào hệ thống làm mát có gây nguy cơ hỏng hóc két tản nhiệt không?

Có, và nguy cơ này rất lớn nếu không được súc rửa kịp thời. Dầu nhớt là một chất lỏng cách nhiệt rất kém trong việc trao đổi nhiệt đối lưu. Khi dầu tráng một lớp màng bọc bên trong các nan nhôm siêu mỏng của két làm mát, khả năng tản nhiệt của két nước ra không khí bị suy giảm nghiêm trọng. Động cơ sẽ thường xuyên hoạt động ở nhiệt độ cận vạch đỏ. Ngoài ra, cặn dầu nhớt kết tủa cùng các chất phụ gia trong nước làm mát sẽ tạo thành bùn nhầy gây tắc nghẽn các ống dẫn nhỏ trong két nước và làm kẹt van hằng nhiệt.

Khi bị rò rỉ, nên thay riêng bộ gioăng cao su hay thay mới toàn bộ cụm két sinh hàn dầu?

Nếu xe còn mới và phần thân nhôm của két sinh hàn cùng đế lọc dầu không bị rỗ mọt, cong vênh hay nứt vỡ thì bạn chỉ cần mua bộ gioăng cao su Viton (FKM) chính hãng về thay thế để tiết kiệm chi phí. Tuy nhiên, đối với các dòng xe đã vận hành trên 100.000 km hoặc sử dụng cụm két sinh hàn vỏ nhựa tổng hợp (thường gặp trên một số dòng xe Đức và Mỹ), nhiệt độ cao lâu ngày thường làm biến dạng mặt bích hoặc mục rỗ các lá nhôm bên trong lõi trao đổi nhiệt. Trong trường hợp này, việc thay mới nguyên cụm két sinh hàn dầu là giải pháp an toàn và triệt để nhất để ngăn ngừa rủi ro tái phát.

Thường xuyên kiểm tra khoang máy và quan sát bình nước phụ vào mỗi chu kỳ thay dầu nhớt là thói quen vàng giúp phát hiện sớm các rò rỉ thủy lực, bảo vệ hệ thống làm mát và tránh những chi phí sửa chữa không đáng có.
