BI QUANG TREO TRỤC CÁC ĐĂNG HỎNG: GẦM XE RUNG GIẬT RẦN RẦN

Khi điều khiển các dòng xe dẫn động cầu sau hoặc hai cầu (RWD / AWD) như SUV, xe bán tải hay xe thương mại tăng tốc lên dải tốc độ 40 – 60 km/h, toàn bộ sàn cabin bỗng nhiên bị rung giật rần rần, cần số rung lắc dữ dội kèm theo tiếng gõ "lục cục" dưới gầm mỗi khi mớm ga. Tình trạng hỏng bi quang treo trục các-đăng (Driveshaft Center Support Bearing) thường bị chẩn đoán nhầm sang lốp xe mất cân bằng động hoặc hư hỏng hộp số phức tạp. Tuy nhiên, nguyên nhân cốt lõi bắt nguồn từ lớp cao su lưu hóa giảm chấn của cụm bi treo bị rách toạc. Việc nắm rõ cơ chế rung lắc cộng hưởng, mẹo dùng tay lắc kiểm tra độ rơ trong 1 phút và quy chuẩn đánh dấu cân bằng động khi thay thế sẽ giúp bạn khôi phục độ êm ái cho cỗ máy với chi phí tiết kiệm nhất.

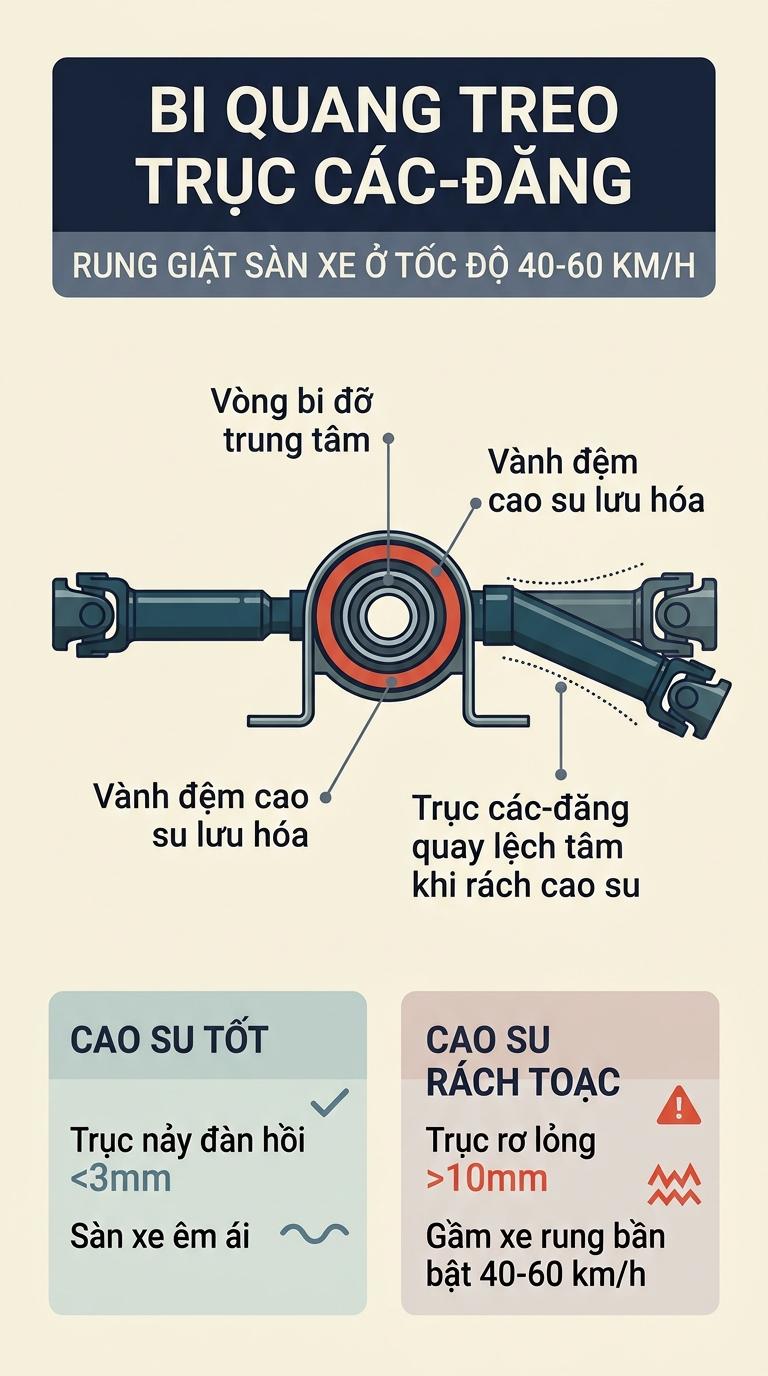

Alt: Sơ đồ cấu tạo bi quang treo trục các-đăng và cơ chế rách cao su giảm chấn gây rung gầm xe

1. Bản Chất Cơ Học & Chức Năng Của Cụm Bi Quang Treo Trục Các-Đăng

Trên các dòng xe có chiều dài cơ sở lớn, khoảng cách từ hộp số đến cầu sau lên tới hơn 2 mét. Nếu sử dụng một thanh trục các-đăng đơn liền mạch quá dài, tốc độ quay giới hạn (Critical Speed) của trục sẽ bị hạ thấp, trục rất dễ bị võng và gãy uốn dưới tác động của lực ly tâm khi xe chạy nhanh. Do đó, các kỹ sư chia trục làm 2 đoạn và bố trí thêm một Cụm bạc đạn bi quang treo (Center Support Bearing / Carrier Bearing) ở giữa gầm xe.

1.1. Cấu tạo 3 thành phần liên kết đàn hồi

Cụm bi quang treo được thiết kế đặc biệt gồm 3 bộ phận phối hợp nhịp nhàng:

• Vòng bi đỡ trung tâm (Deep-Groove Ball Bearing): Vòng bi thép rãnh sâu bôi mỡ bôi trơn vĩnh cửu có phớt cao su chắn bụi kép, chịu trách nhiệm đỡ trực tiếp cổ trục đoạn 1 quay ở tốc độ hàng ngàn vòng/phút.
• Vành đệm cao su lưu hóa (Rubber Cushion / Isolator Ring): Bao bọc trọn vẹn bên ngoài vòng bi thép. Lớp cao su đàn hồi cao này có các rãnh gấp uốn giúp hấp thụ hoàn toàn các rung chấn vi mô và bù trừ các góc lệch nhỏ khi khung gầm nhún nhảy qua đường mấp mô.
• Khung giá đỡ kim loại (Steel Mounting Bracket): Được đúc định hình chắc chắn và bắt cố định cứng bằng 2 bu-lông vào thanh dầm ngang dưới sàn cabin xe.

2. Cơ Chế Rách Cao Su Đệm & Giải Mã Hiện Tượng Rung Giật Sàn Xe Ở Tốc Độ 40 – 60 km/h

Bi quang treo là chi tiết chịu đựng đồng thời cả tải trọng cơ học và tác động nhiệt độ khắc nghiệt dưới gầm xe:

2.1. Quá trình mỏi nhiệt và rách toạc lớp cao su đàn hồi

Cụm bi quang treo nằm ngay dưới sàn xe, chạy song song chỉ cách đường ống xả nóng hàng trăm độ C vài gang tay, đồng thời liên tục hứng chịu bùn đất, nước mưa bẩn bắn từ mặt đường. Sau 100.000 – 140.000 km liên tục chịu lực kéo xoắn giật cục mỗi khi xe khởi hành tải nặng, lớp cao su lưu hóa bị oxy hóa, chai cứng, xuất hiện các vết nứt chân chim và cuối cùng xé rách toạc hoàn toàn khỏi khung thép định vị.

2.2. Cơ chế sinh rung động cộng hưởng cơ học ở 40 – 60 km/h

Khi vòng đệm cao su bị rách toạc, vòng bi thép mất điểm tì định tâm và có thể dao động tự do với biên độ lớn từ 10mm đến 20mm:

• Ở dải tốc độ thấp dưới 30 km/h, lực ly tâm nhỏ nên hiện tượng rung lắc chưa thể hiện rõ ràng.
• Ở dải tốc độ 40 – 60 km/h, tần số quay của trục các-đăng trùng khớp hoàn hảo với tần số dao động riêng của khung sàn xe (hiện tượng Cộng hưởng cơ học). Trục các-đăng bị quăng văng lệch tâm dữ dội (Driveshaft Whip), đập liên hồi vào giá đỡ thép, truyền xung lực rung giật rần rần lên toàn bộ sàn cabin và cần số rung lắc bần bật.
• Khi xe chạy nhanh vượt qua 80 km/h, lực kéo ly tâm tự cân bằng trục kéo căng theo đường thẳng nên cảm giác rung giật lại có xu hướng giảm bớt.

3. Mẹo Dùng Tay Lắc Kiểm Tra Độ Rơ Trục Các-Đăng Trong 1 Phút Dưới Gầm

Để khẳng định chính xác 100% thủ phạm rung giật sàn xe mà không cần đưa lên bàn nâng cầu, chủ xe có thể tự kiểm tra nhanh theo quy trình an toàn sau:

3.1. Cài đặt chế độ an toàn:

Đỗ xe ngay ngắn trên mặt đường phẳng, chèn chặt cục chặn vào cả bánh trước và bánh sau. Cài cần số về vị trí P (hoặc vào số 1 đối với xe số sàn), nhưng bắt buộc phải nhả phanh tay hoàn toàn. Thao tác nhả phanh tay giúp trục các-đăng không bị căng cứng lực khóa cơ khí, cho phép kiểm tra độ rơ thực tế.

3.2. Thao tác lắc kiểm tra trực tiếp:

• Cúi nhìn xuống gầm xe ở vị trí chính giữa cabin, xác định cụm bi quang treo.
• Dùng hai tay nắm chặt lấy thân trục các-đăng ở vị trí sát cạnh cụm bi treo.
• Dùng lực lắc giật mạnh trục theo phương thẳng đứng lên – xuống và đẩy lắc theo phương ngang trái – phải.

3.3. Tiêu chuẩn đánh giá kết quả:

• Trạng thái tốt: Trục các-đăng chuyển động đàn hồi rất nhẹ (dưới 2 – 3 mm) và ngay lập tức nảy về tâm nhờ lớp cao su êm ái, không có tiếng kêu cơ khí.
• Trạng thái hỏng: Trục rơ lỏng lẻo lắc lư tự do trên 10mm, phát ra tiếng kêu cộc cộc kim loại va chạm và mắt thường nhìn thấy rõ các vết nứt xé toạc rời của vành cao su quanh ổ bi. Khẳng định chắc chắn bạn cần thay thế cụm bi quang treo mới.

4. Quy Chuẩn Kỹ Thuật Đại Tu & Nguyên Tắc Đánh Dấu Cân Bằng Động (Driveshaft Phasing SOP)

Thay thế bi quang treo là quy trình cơ khí đòi hỏi tính chuẩn xác tuyệt đối về đồng pha góc quay:

Nguyên tắc sống còn: Đánh dấu vạch sơn đồng pha (Matchmarking SOP)

• Đánh dấu trước khi tháo rời: Trước khi rút khớp then hoa (Splined Yoke) tách rời hai đoạn trục các-đăng, kỹ thuật viên bắt buộc phải dùng bút sơn chuyên dụng kẻ một đường thẳng liền mạch nối giữa hai đoạn trục.
• Căn đúng vạch sơn khi lắp vào bi treo mới: Khi ép bi treo mới và lắp hai đoạn trục lại với nhau, phải căn thẳng tắp 100% vạch dấu này để hai khớp chữ thập U-Joint ở hai đầu trục nằm trên cùng một mặt phẳng làm việc. Nếu lắp lệch dù chỉ 1 răng then hoa, tốc độ góc không đồng đều giữa hai đoạn trục sẽ triệt tiêu khả năng tự triệt tiêu dao động, khiến xe rung bần bật khi chạy trên 80 km/h.
• Bôi mỡ then hoa chịu cực áp: Bôi một lớp mỡ bôi trơn Lithium chuyên dụng chứa phụ gia Molybdenum Disulfide (MoS2) chịu cực áp lên các rãnh then hoa trước khi ghép trục để chống mài mòn và han gỉ.

5. Khối Câu Hỏi Thường Gặp (FAQ)

Câu hỏi 1: Xe bị hỏng bi quang treo trục các-đăng nếu cố tình chạy tiếp có nguy hiểm không?

Trả lời: Rất nguy hiểm. Khi lớp cao su đã rách toạc hoàn toàn, trục các-đăng quay văng lệch tâm với biên độ lớn sẽ phá hủy phớt đuôi hộp số gây rò rỉ dầu, làm vỡ nứt khớp chữ thập các-đăng và trong trường hợp xấu nhất có thể làm gãy văng trục các-đăng xuống mặt đường gây lật xe.

Câu hỏi 2: Có thể chỉ thay riêng vòng đệm cao su mà giữ lại vòng bi thép cũ không?

Trả lời: Không nên. Hầu hết các nhà sản xuất OEM đều đúc liền vòng bi thép với vành cao su lưu hóa thành một cụm hoàn chỉnh (Center Bearing Assembly). Hơn nữa, khi cao su đã rách thì vòng bi bên trong cũng đã bị ngấm nước, mòn rỗ bi và cạn mỡ bôi trơn. Việc thay thế nguyên cụm mới là giải pháp đồng bộ và an toàn nhất.

Câu hỏi 3: Chi phí thay thế cụm bi quang treo trục các-đăng khoảng bao nhiêu?

Trả lời: Chi phí của một cụm bi quang treo chất lượng cao đạt chuẩn OEM (như Spicer, Koyo, hoặc phụ tùng chính hãng) dao động từ 800.000 đến hơn 2.000.000 đồng tùy dòng xe. Đây là mức đầu tư rất hợp lý so với việc phải thay cả cây trục các-đăng hoặc đại tu hộp số nếu để hư hỏng kéo dài.
