KHỚP CHỮ THẬP TRỤC LÁI BỊ KẸT: THỦ PHẠM LÀM VÔ LĂNG SƯỢNG NẶNG

Hiện tượng vô-lăng ô tô bị sượng nặng từng nấc theo chu kỳ góc quay 90 độ và mất khả năng tự trả lái về tâm sau khi ôm cua là trải nghiệm gây ức chế và bất an cho không ít người cầm lái. Nhiều chủ xe khi gặp tình trạng này thường vội vã lo lắng hệ thống trợ lực lái điện bị hư hỏng hoặc kẹt thước lái và chuẩn bị tinh thần tốn kém chi phí sửa chữa hàng chục triệu đồng. Tuy nhiên, trong thực tế sửa chữa khung gầm, thủ phạm hàng đầu lại xuất phát từ khớp chữ thập trục lái trung gian bị khô mỡ rỉ sét chén bi kim. Nắm vững cấu tạo động học, mẹo kiểm tra phân biệt trong 3 phút và quy chuẩn khóa cứng vô-lăng bảo vệ cáp còi túi khí sẽ giúp bạn xử lý triệt để căn bệnh này với mức chi phí tối ưu nhất.

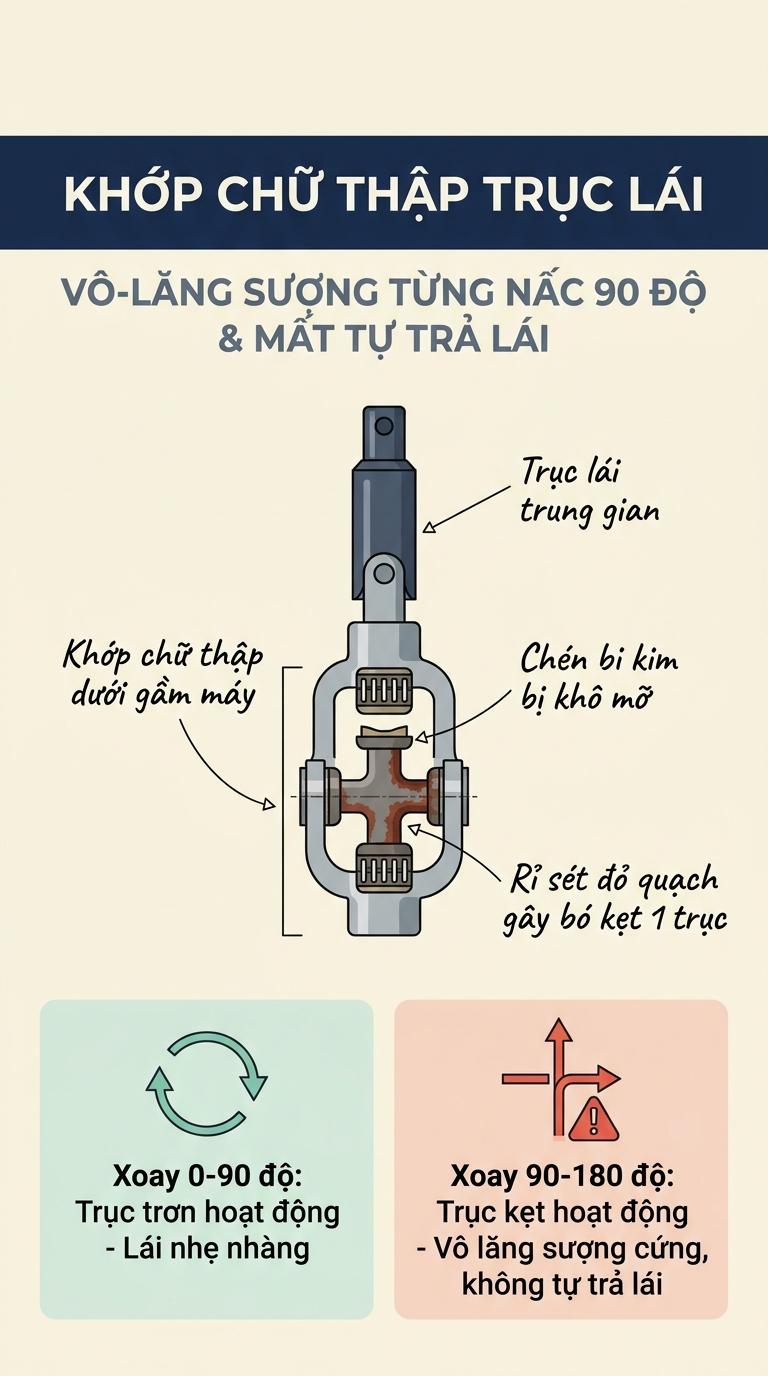

Alt: Sơ đồ động học khớp các-đăng chữ thập trục lái trung gian bị gỉ sét bó kẹt chén bi kim

1. Cấu Tạo Trục Lái Trung Gian & Động Học Khớp Các-Đăng Chữ Thập (Cardan U-Joint)

Để truyền chuyển động quay từ vành vô-lăng trong cabin xuống trục vít bánh răng (Pinion) của cụm thước lái đặt thấp dưới dầm cầu trước, hệ thống lái bắt buộc phải sử dụng một cụm liên kết cơ học linh hoạt có tên gọi là Trục lái trung gian (Intermediate Steering Shaft).

1.1. Cấu trúc ống trục trượt an toàn và 2 khớp các-đăng

Cụm trục lái trung gian gồm một thanh trục trượt lồng đàn hồi (Collapsible Shaft) có khả năng tự thu ngắn chiều dài khi xảy ra va chạm trực diện nhằm ngăn cột lái đâm thẳng vào khoang cabin, kết hợp cùng hai khớp các-đăng chuyển góc:

Khớp chữ thập trên (Upper U-Joint): Nằm bên trong cabin xe ngay dưới cổ vô-lăng, làm việc trong môi trường khô ráo, kín gió và hầu như không bao giờ bị hư hỏng.
Khớp chữ thập dưới (Lower U-Joint): Bắt trực tiếp vào trục hoa khế của thước lái, nằm lộ thiên ngay dưới gầm khoang động cơ.

1.2. Động học chén bi kim chịu tải góc nghiêng

Mỗi khớp chữ thập gồm một lõi thép hình dấu cộng 4 đầu trục (Spider / Cross Journal). Mỗi đầu trục được đặt lồng trong một chén bi kim siêu nhỏ (Needle Roller Bearings), bôi trơn bằng mỡ bò chịu nhiệt và bao bọc bởi phớt cao su chắn bụi. Khớp dưới phải làm việc liên tục ở góc gập từ 15° đến 35°. Khi người lái xoay vô-lăng tròn một vòng 360 độ, các cặp trục chữ thập phải liên tục lắc đảo chiều hàng vạn lần trên các thanh bi kim.

2. Cơ Chế Bó Kẹt Bi Kim & Giải Mã Hiện Tượng Vô-Lăng Sượng Từng Nấc 90 Độ

Khớp chữ thập dưới là chi tiết cơ khí chịu nhiều tác động ăn mòn nhất trong toàn bộ hệ thống lái:

2.1. Vị trí khoang máy khắc nghiệt rửa trôi mỡ bôi trơn

Nằm chỉ cách cổ xả động cơ vài chục centimet và đối diện trực tiếp với hốc bánh xe, khớp chữ thập dưới liên tục chịu nhiệt độ cao 500°C bức xạ từ ống xả kết hợp cùng nước mưa, bùn đất và hóa chất rửa xe áp lực cao bắn thẳng vào. Sau 70.000 – 100.000 km, phớt cao su chắn bụi bị lão hóa chai nứt. Nước bẩn ngấm vào trong chén bi rửa trôi toàn bộ mỡ bôi trơn, khiến các thanh bi kim bị nghiền nát và gỉ sét đỏ quạch, dẫn đến bó cứng một trong hai trục chuyển hướng.

2.2. Tại sao vô-lăng lại bị sượng nặng theo chu kỳ 90 độ?

Khớp các-đăng gồm hai trục vuông góc nhau (cách nhau đúng 90 độ):

Ở góc quay mà trục còn trơn tru đảm nhận nhiệm vụ gập góc: Vô-lăng xoay chuyển nhẹ nhàng và êm ái.
Khi người lái xoay thêm 90 độ (1/4 vòng vô-lăng): Nhiệm vụ gập góc chuyển giao sang trục chữ thập đang bị gỉ sét bó cứng. Lực cản ma sát tăng vọt khiến vành lái sượng cứng ngắc, người lái cảm thấy như vấp phải một khấc cản cơ khí và phải gồng tay ghì mạnh mới vượt qua được, rồi lại nhẹ đi ở 90 độ kế tiếp.

2.3. Hiện tượng mất hoàn toàn khả năng tự trả lái (No Return-to-Center)

Thông thường, góc đặt bánh xe (đặc biệt là góc nghiêng trục đứng Caster) sẽ tạo ra một mô-men cơ học tự nhiên đẩy thước lái hồi vị về vị trí đi thẳng sau khi xe thoát cua. Tuy nhiên, khi chén bi của khớp trục lái bị rỉ sét bó kẹt, lực ma sát tĩnh tại khớp chữ thập lớn hơn lực hồi vị của bánh xe, khiến vô-lăng nằm im tại góc cua, buộc người điều khiển phải chủ động vần ngược tay lái để giữ xe đi thẳng.

3. Ma Trận Chẩn Đoán Phân Biệt Các Hiện Tượng Hư Hỏng Hệ Thống Lái

Hiện tượng / Triệu chứng	Bộ phận hư hỏng thực tế	Đặc điểm nhận diện phân biệt	Phương án xử lý
Sượng cứng từng nấc 90°, ôm cua không tự trả lái	Khớp chữ thập trục lái trung gian dưới	Nặng nhẹ tuần hoàn 1/4 vòng vô-lăng; xịt dầu bôi trơn hết kẹt ngay	Thay cụm trục lái trung gian hoặc ép khớp chữ thập mới
Vô-lăng nặng đều toàn bộ hành trình quay	Bơm trợ lực dầu yếu hoặc mô-tơ trợ lực điện hỏng	Nặng liên tục từ trái qua phải, không có chu kỳ 90 độ, có tiếng rên bơm	Đo áp suất bơm dầu trợ lực hoặc kiểm tra mô-tơ điện
Rơ lỏng tay lái, kêu lục cục khi qua đường mấp mô	Rô-tuyn lái trong / lái ngoài bị rơ hoặc lỏng bạc thước lái	Bánh xe có độ rơ cơ học khi lắc ngang, vô-lăng rung giật khi phanh	Thay thế rô-tuyn lái hoặc căn chỉnh lại bạc tì thước lái
Tiếng cọt kẹt như cao su miết khi xoay lái tại chỗ	Bát bèo giảm xóc trên hoặc bi chà giảm xóc bị khô mỡ	Âm thanh phát ra từ đỉnh tháp giảm xóc hai bên hốc bánh	Vệ sinh tra mỡ hoặc thay bát bèo chén bi giảm xóc

4. Mẹo Thử Nghiệm Bằng Dung Dịch Thẩm Thấu Chẩn Đoán Chính Xác Trong 3 Phút

Để không bị phán nhầm sang thay thế thước lái đắt đỏ, bạn có thể tự kiểm chứng nguyên nhân một cách đơn giản:

Bước 1 - Quan sát trực quan khớp chữ thập dưới: Đánh hết lái sang một bên và nhìn xuống vị trí trục lái nối vào đầu thước lái. Nếu thấy quanh các chén bi có mạt sắt màu đỏ nâu rỉ sét (Red Rust Dust) bám xung quanh mép phớt rách, đó là dấu hiệu chén bi đã cạn sạch mỡ bôi trơn.
Bước 2 - Xịt dung dịch bôi trơn thẩm thấu: Dùng chai xịt thẩm thấu phá gỉ sét (như RP7, WD-40 hoặc chai xịt bôi trơn bảo dưỡng xích) xịt đẫm trực tiếp vào 4 đầu chén bi của khớp chữ thập dưới gầm.
Bước 3 - Đánh lái kiểm chứng: Nổ máy và xoay vô-lăng hết hành trình qua lại 5 – 10 lần để chất bôi trơn ngấm sâu vào trong các khe bi kim.

Kết luận kỹ thuật: Nếu ngay sau khi xịt dung dịch, cảm giác sượng từng nấc biến mất 80% – 100%, vành vô-lăng quay nhẹ nhàng và tự trả lái trơn tru trở lại, bạn có thể khẳng định chắc chắn 100% thước lái hoàn toàn nguyên vẹn và thủ phạm duy nhất là khớp chữ thập trục lái trung gian.

5. Quy Chuẩn Kỹ Thuật & Nguyên Tắc Sống Còn Bảo Vệ Cuộn Cáp Còi Túi Khí (Clockspring SOP)

Thay thế trục lái trung gian là công việc đòi hỏi sự cẩn trọng cao độ đối với chi tiết điện tử bên trong vành lái:

Thông số kỹ thuật tiêu chuẩn	Giá trị định mức	Rủi ro nếu thao tác sai kỹ thuật
Độ rơ hướng kính của khớp chữ thập	0.0 mm (Không có độ rơ)	Rơ > 0.5 mm gây tiếng kêu lục cục dưới sàn xe khi qua gờ giảm tốc
Lực siết bu-lông ngàm kẹp (Pinch Bolt)	28 – 35 Nm (Cấp bền 10.9)	Siết lỏng gây tuột then hoa mất lái; siết quá lực làm gãy đứt bu-lông
Giới hạn vòng quay cuộn cáp túi khí	± 2.5 vòng từ tâm	Để vô-lăng quay tự do sẽ giật đứt cuộn cáp còi túi khí

Quy trình 4 bước bảo vệ cuộn cáp xoắn túi khí (Clockspring Protection):

Bước 1 - Định tâm bánh xe: Đỗ xe ngay ngắn trên mặt phẳng, căn chỉnh hai bánh trước hoàn toàn thẳng hàng và vành vô-lăng nằm chính giữa vị trí tâm.
Bước 2 - Khóa cứng vành vô-lăng: Rút chìa khóa điện để kích hoạt lẫy khóa cổ lái. Kéo dây đai an toàn ghế lái luồn qua chấu vô-lăng và cài chặt vào ổ khóa dây đai (hoặc dùng vam khóa vô-lăng chuyên dụng) để cố định tuyệt đối vành lái không thể xoay lệch dù chỉ 1 độ.
Bước 3 - Đánh dấu vạch đồng pha (Matchmarking): Dùng bút sơn chuyên dụng đánh dấu một đường thẳng liền mạch nối giữa ngàm kẹp của trục trung gian và trục răng then hoa của thước lái trước khi tháo bu-lông kẹp.
Bước 4 - Lắp đặt và siết lực cân chuẩn: Lắp trục lái trung gian mới đúng chính xác theo vạch sơn đánh dấu. Luôn thay thế bu-lông ngàm kẹp mới có sẵn keo khóa ren màu xanh và siết đúng lực 30 – 35 Nm bằng cần cân lực.

6. Khối Câu Hỏi Thường Gặp (FAQ)

Câu hỏi 1: Sau khi xịt dung dịch bôi trơn thấy vô-lăng nhẹ trở lại, có cần thay trục lái không?

Trả lời: Việc xịt dung dịch thẩm thấu chỉ mang tính chất chẩn đoán và giải pháp cứu hộ tạm thời trong vài ngày. Do phớt cao su đã rách nát và các thanh bi kim đã bị mòn rỗ, lớp dầu sẽ nhanh chóng bị rửa trôi và khớp chữ thập sẽ sớm bị kẹt cứng trở lại. Chủ xe cần sớm thay thế linh kiện mới để đảm bảo an toàn vận hành.

Câu hỏi 2: Nên thay thế cả cụm trục lái trung gian hay chỉ ép thay riêng khớp chữ thập?

Trả lời: Nếu thanh trục trượt còn tốt, việc ép thay riêng khớp chữ thập (kích thước chuẩn 15x39mm hoặc 16x40mm từ các thương hiệu uy tín như GMB, Koyo) sẽ giúp tiết kiệm chi phí đáng kể. Tuy nhiên, nếu ống trục trượt đã bị rơ hoặc biến dạng nhiệt, thay nguyên cụm trục lái trung gian mới đạt tiêu chuẩn OEM là giải pháp tối ưu và an toàn nhất.

Câu hỏi 3: Dấu hiệu nào cho biết cuộn cáp còi túi khí đã bị đứt trong quá trình tháo lắp trục lái?

Trả lời: Nếu thợ thao tác sơ suất để vô-lăng xoay tự do làm đứt cuộn cáp xoắn, ngay khi nổ máy xe sẽ báo đèn cảnh báo túi khí (Airbag Light) màu đỏ hoặc vàng trên bảng táp-lô, đồng thời còi xe không kêu và toàn bộ nút bấm chức năng trên vô-lăng bị vô hiệu hóa.
