ĐIỀU HÒA MẤT LẠNH GIỮA TRƯA: THỦ PHẠM CHÁY RƠ LE LỐC NÉN

Giữa trưa hè nắng gắt với nhiệt độ ngoài trời lên tới gần 40°C, chiếc xe ô tô đang phả hơi mát dễ chịu bỗng nhiên mất lạnh hoàn toàn, cửa gió điều hòa chỉ thổi ra luồng không khí nóng hầm hập ngột ngạt dù đèn công tắc A/C vẫn sáng. Tình huống điều hòa mất lạnh giữa trưa này thường khiến tài xế lo sợ máy nén bị bó kẹt, xì hết ga lạnh hoặc hỏng quạt tản nhiệt với chi phí sửa chữa lên tới hàng triệu đồng. Tuy nhiên, một trong những thủ phạm phổ biến nhất trong thực tế lại nằm ở chiếc rơ-le lốc điều hòa ô tô (A/C Clutch Relay) trong hộp cầu chì khoang máy bị quá nhiệt làm dính tiếp điểm. Cùng khám phá cơ chế hư hỏng và mẹo tráo rơ-le còi kiểm tra bắt bệnh chính xác trong 2 phút hoàn toàn miễn phí.

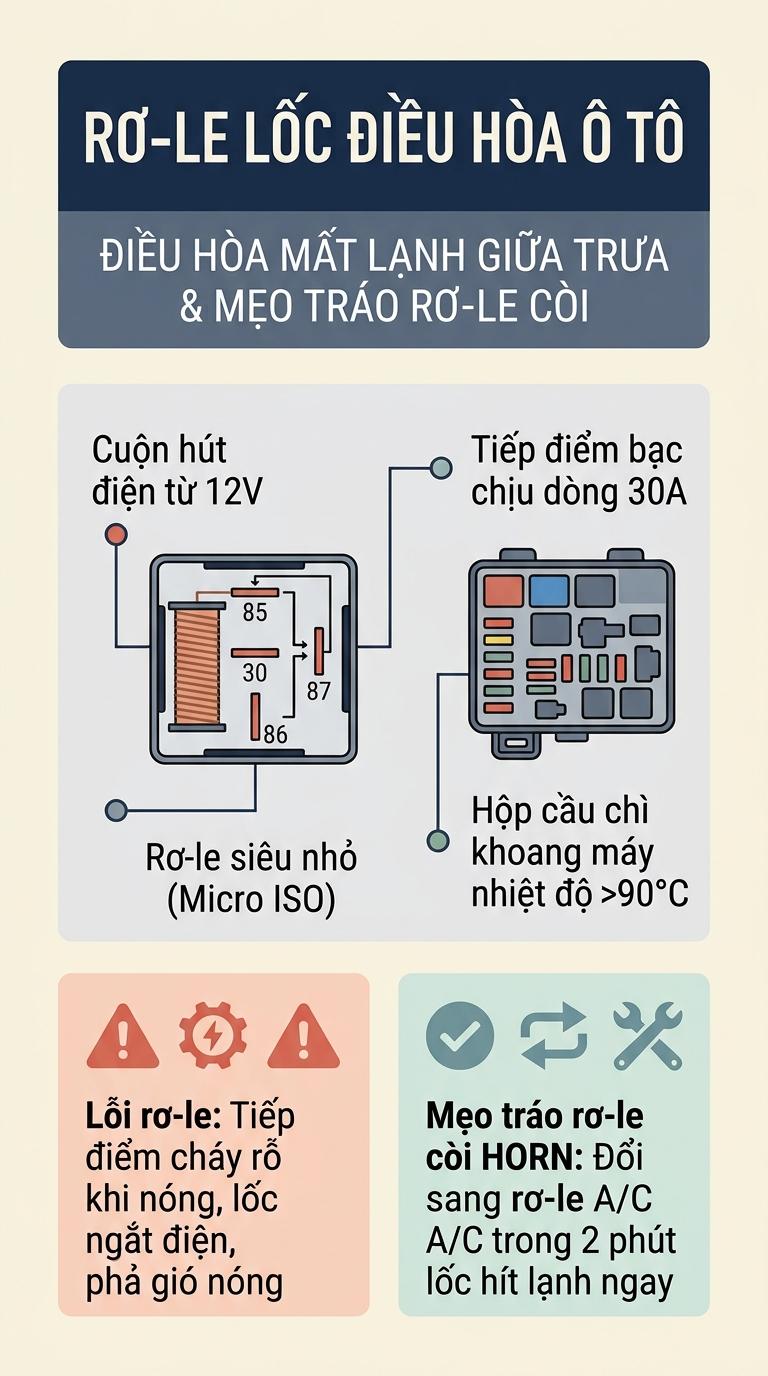

Alt: Sơ đồ cấu tạo rơ-le ly hợp từ máy nén điều hòa ô tô và mẹo hoán đổi rơ-le còi kiểm tra nhanh

1. Bản Chất Cơ Điện & Vai Trò Của Rơ-Le Ly Hợp Từ Lốc Nén (A/C Clutch Relay)

Để điều tiết áp suất và nhiệt độ trong hệ thống điều hòa không khí ô tô, máy nén lạnh (lốc lạnh) không hoạt động liên tục 100% thời gian mà đóng ngắt tuần hoàn theo chu kỳ nhiệt độ cài đặt.

1.1. Tải dòng điện lớn của cuộn nam châm điện ly hợp từ

Mặt bích đầu trục máy nén được kết nối với puly quay dẫn động từ trục khuỷu động cơ thông qua một bộ ly hợp từ trường (Magnetic Clutch). Khi tài xế bật điều hòa, cuộn nam châm điện cần một dòng điện một chiều liên tục từ 3.5A đến 5.0A để sinh ra từ trường cực mạnh, hút mặt bích thép ép chặt vào puly đang quay với tốc độ hàng nghìn vòng/phút.

1.2. Nhiệm vụ công tắc tơ cơ điện trung gian của rơ-le

Hộp điều khiển động cơ (ECU) hoặc hộp điều khiển điều hòa (HVAC Module) không thể cấp dòng điện lớn trực tiếp xuống cuộn từ vì sẽ làm quá nhiệt và cháy vi mạch bán dẫn. Thay vào đó, ECU chỉ xuất tín hiệu mass kích hoạt một công tắc tơ cơ điện trung gian đặt trong hộp cầu chì khoang máy là Rơ-le ly hợp lốc lạnh (A/C Compressor Clutch Relay).

• Cấu tạo rơ-le 4 chân Micro ISO tiêu chuẩn: Gồm một cuộn dây hút điện từ 12V (chân điều khiển 85 và 86) và một cặp tiếp điểm đóng ngắt dòng điện lực (chân nguồn 30 và chân cấp phụ tải 87) làm bằng hợp kim đồng mạ bạc.
• Nguyên lý đóng ngắt: Khi cuộn hút có điện, từ trường kéo thanh tiếp điểm đóng sập lại, nối thông dòng điện 12V trực tiếp từ ắc quy cấp thẳng xuống cuộn hít ly hợp lốc lạnh.

2. Cơ Chế Cháy Rỗ Tiếp Điểm & Kẹt Nhiệt Khiến Điều Hòa Chỉ Phả Gió Nóng Giữa Trưa

Rất nhiều chủ xe gặp tình trạng buổi sáng hoặc ban đêm điều hòa vẫn mát buốt bình thường, nhưng hễ di chuyển giữa trưa hè nắng nóng thì điều hòa lại tê liệt:

2.1. Hiện tượng ăn mòn hồ quang điện (Arc Erosion)

Trong quá trình xe lăn bánh, hệ thống điều hòa tự động ngắt và đóng ly hợp lốc nén hàng trăm lần mỗi giờ. Mỗi lần ngắt điện, hiện tượng tự cảm sinh ra tia lửa hồ quang điện phóng qua khe hở tiếp điểm của rơ-le. Trải qua hàng vạn chu kỳ vận hành sau nhiều năm sử dụng, lớp mạ bạc trên bề mặt tiếp điểm bị rỗ tổ ong, oxy hóa và bám muội carbon đen kịt, làm điện trở tiếp xúc tăng cao đột biến.

2.2. Nhiệt độ khoang máy kích hoạt điểm chết kẹt nhiệt (Thermal Open Failure)

Vào giữa trưa nắng gắt kết hợp cùng nhiệt lượng bức xạ từ động cơ, nhiệt độ bên trong hộp cầu chì khoang máy có thể vượt ngưỡng 85°C – 100°C:

• Thanh kim loại lò xo đàn hồi bên trong rơ-le bị mỏi nhiệt và mất tính đàn hồi.
• Khi rơ-le ngắt để điều tiết chu kỳ lạnh, thanh tiếp điểm bị giãn nở nhiệt làm cong vênh, dính kẹt hoặc không thể đàn hồi đóng lại được khi cuộn hút kích hoạt.
• Mất điện cấp xuống cuộn từ, mặt bích ly hợp nhả ra, trục máy nén ngừng bơm môi chất lạnh và hệ thống quạt gió cabin lập tức phả ra luồng gió nóng ngột ngạt. Khi trời mát hoặc tắt máy chờ nguội, thanh kim loại co lại thì điều hòa lại mát trở lại.

3. Mẹo Hoán Đổi Rơ-Le Còi (Horn Relay Swap) Bắt Bệnh Trong 2 Phút Không Tốn Chi Phí

Để không bị phán nhầm sang thay lốc lạnh hoặc nạp ga tốn kém vài triệu đồng, bạn có thể tự kiểm tra chính xác nguyên nhân chỉ trong 2 phút:

3.1. Quy trình 3 bước thao tác chuẩn:

• Bước 1 - Xác định hộp cầu chì khoang máy: Mở nắp ca-pô, tìm hộp cầu chì màu đen (Underhood Fuse & Relay Box) nằm cạnh ắc quy hoặc tháp giảm xóc bên phụ. Tháo nắp hộp và lật mặt trong nắp để quan sát sơ đồ vị trí các rơ-le.
• Bước 2 - Tìm rơ-le A/C và rơ-le còi (HORN):
• Tìm vị trí rơ-le có ký hiệu MG CLUTCH, A/C COMP hoặc biểu tượng bông tuyết tuyết.
• Tìm vị trí rơ-le có ký hiệu HORN (rơ-le còi). Trên hầu hết các dòng xe (như Honda, Toyota, Nissan, Hyundai), hai rơ-le này hoàn toàn giống nhau về chân cắm, kích thước và thông số 12V Micro ISO 4 chân, nhưng rơ-le còi rất ít khi làm việc nên tiếp điểm còn mới nguyên.
• Bước 3 - Rút hoán đổi vị trí: Dùng kìm gắp cầu chì rút chiếc rơ-le A/C ra, sau đó rút rơ-le còi cắm thay vào vị trí rơ-le A/C. Lên xe nổ máy và bật công tắc A/C.

3.2. Kết luận kỹ thuật vàng:

Nếu ngay sau khi cắm rơ-le còi vào, bạn nghe tiếng "cạch" đanh chắc dưới khoang máy (mặt bích ly hợp hít vào puly) và luồng hơi lạnh mát buốt phả ra các cửa gió ngay lập tức, bạn có thể khẳng định chắc chắn 100% toàn bộ hệ thống lốc lạnh, áp suất ga và mạch điều khiển đều hoàn toàn khỏe mạnh. Nguyên nhân duy nhất là chiếc rơ-le A/C cũ đã bị cháy rỗ tiếp điểm. Bạn chỉ cần mua một chiếc rơ-le mới cắm vào vị trí còi là hệ thống hoàn chỉnh.

4. Quy Chuẩn Lựa Chọn Rơ-Le Nâng Cấp Chuẩn Xưởng

Để tránh tái diễn sự cố quá nhiệt rơ-le trong tương lai, việc lựa chọn phụ tùng thay thế cần tuân thủ các quy chuẩn kỹ thuật sau:

5. Khối Câu Hỏi Thường Gặp (FAQ)

Câu hỏi 1: Rơ-le ly hợp lốc điều hòa có thể gây cạn kiệt bình ắc quy khi tắt máy xe không?

Trả lời: Có. Một dạng hư hỏng nguy hiểm khác của rơ-le là tiếp điểm bị dính chặt không nhả (Stuck Closed). Khi bạn tắt chìa khóa xe, cuộn hút ly hợp lốc lạnh vẫn tiếp tục nhận dòng điện 4A liên tục từ ắc quy, khiến bình ắc quy cạn kiệt điện hoàn toàn chỉ sau một đêm đỗ xe.

Câu hỏi 2: Chi phí mua chiếc rơ-le lốc lạnh mới có đắt không và tự thay có dễ không?

Trả lời: Chi phí của một chiếc rơ-le Micro ISO chất lượng cao đạt chuẩn OEM chỉ dao động từ vài chục nghìn đến hơn một trăm nghìn đồng. Thao tác thay thế cực kỳ đơn giản theo dạng cắm rút (Plug and Play), chủ xe hoàn toàn có thể tự thực hiện tại nhà mà không cần dụng cụ phức tạp.

Câu hỏi 3: Nếu đã tráo rơ-le còi mà lốc điều hòa vẫn không hít thì nguyên nhân do đâu?

Trả lời: Nếu sau khi tráo rơ-le còi mà lốc lạnh vẫn không đóng, các nguyên nhân tiếp theo cần kiểm tra bao gồm: hệ thống bị thiếu ga lạnh khiến cảm biến áp suất ga ngắt mạch bảo vệ, đứt cầu chì nguồn A/C hoặc cuộn nam châm từ (Clutch Coil) trên đầu máy nén bị đứt cuộn dây do quá nhiệt.
