HỎNG ĐIỆN TRỞ QUẠT KÉT NƯỚC MẤT SỐ 1: XE QUÁ NHIỆT GIỮA TRƯA VÀ MẸO ĐẤU TẮT CẤP CỨU

Hỏng điện trở quạt két nước mất số 1 là một trong những sự cố điện lạnh phổ biến và gây đau đầu nhất cho các chủ xe ô tô vào mùa hè nắng nóng. Giữa trưa hè oi ả với nhiệt độ mặt đường hầm hập 40°C – 45°C, khi xe chạy bon bon ở tốc độ 60 – 80 km/h trên cao tốc, hệ thống làm mát động cơ và điều hòa nhiệt độ vẫn hoạt động mát rượi bình thường. Tuy nhiên, cứ mỗi khi xe giảm tốc độ dừng chờ đèn đỏ kéo dài hoặc nhích từng mét trong dòng người kẹt xe nghẹt thở, bảng đồng hồ táp-lô bỗng báo động: kim đồng hồ nhiệt độ nước làm mát vọt thẳng lên 105°C – 110°C chạm sát vạch đỏ, đồng thời cửa gió điều hòa lập tức mất sạch hơi lạnh, chỉ còn phả ra luồng gió nóng ẩm ngột ngạt! Sau đó chừng 1 – 2 phút, từ khoang động cơ bỗng nhiên phát ra tiếng quạt gió gầm rú hú ầm ĩ ở tốc độ cực đại trong khoảng 30 giây rồi lại ngắt lịm. Nhiều chủ xe lo lắng xe bị thổi gioăng nắp máy hoặc hỏng lốc điều hòa. Trên thực tế, nguyên nhân cốt lõi chỉ là chiếc điện trở hạ áp của quạt làm mát két nước (Cooling Fan Resistor) bị đứt cầu chì nhiệt làm mất tốc độ thấp số 1. Nắm vững cơ chế điều khiển 2 tốc độ, bài test kiểm tra 2 phút và mẹo đấu nối tắt (Bypass) cấp cứu trong 5 phút sẽ giúp người lái bảo vệ động cơ an toàn và làm mát cabin tức thì.

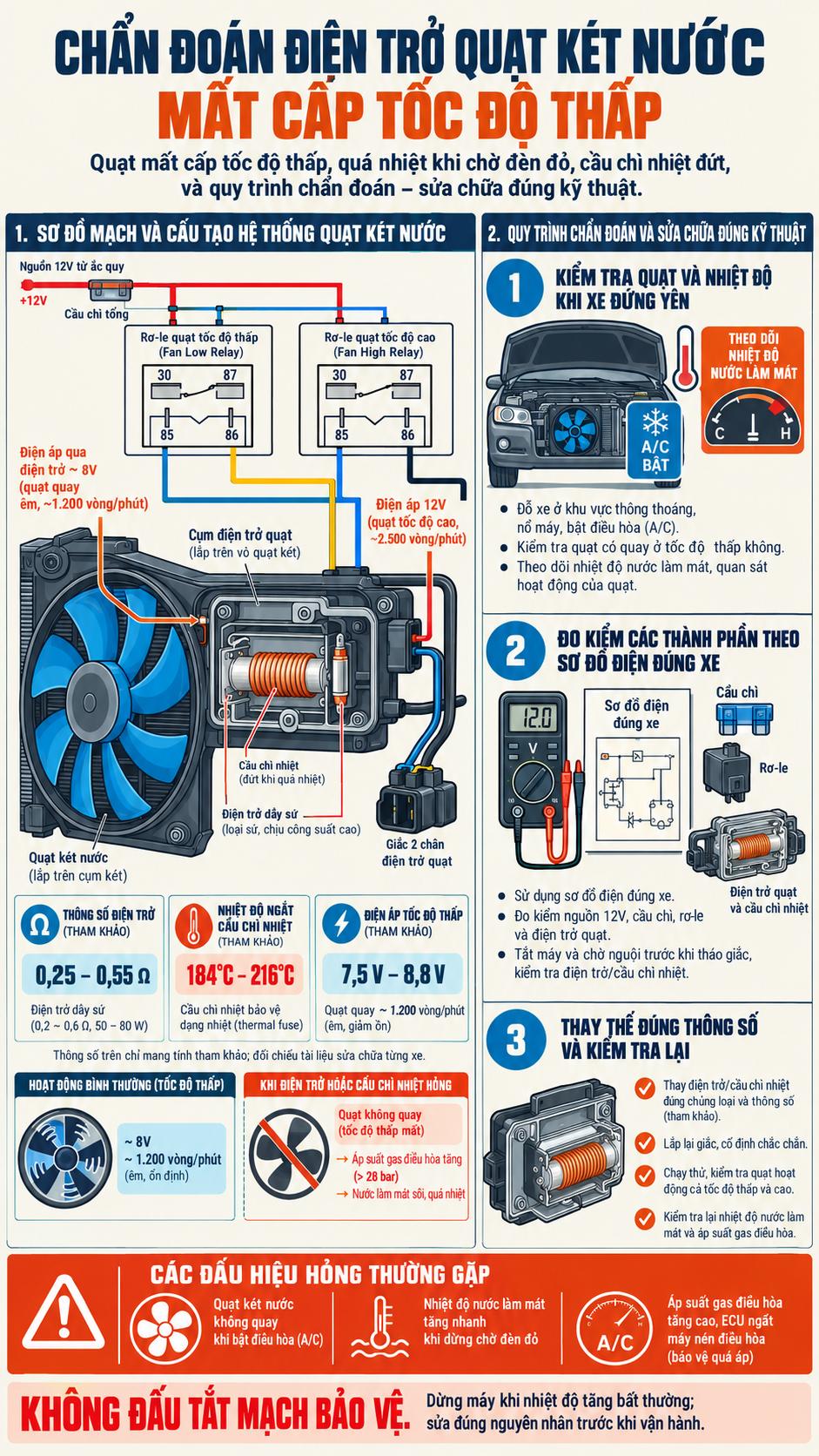

Cấu tạo điện trở hạ áp quạt két nước ô tô bị cháy mất số 1 gây quá nhiệt và mẹo đấu tắt bypass cấp cứu trong 5 phút

1. Bản chất Cơ học & Điện tử: Cấu tạo cụm quạt két nước 2 tốc độ & Điện trở hạ áp

Để tối ưu hóa khả năng giải nhiệt, giảm thiểu tiếng ồn và tiết kiệm điện năng cho ắc quy, mô-tơ quạt tản nhiệt két nước và giàn nóng điều hòa trên hầu hết các dòng xe ô tô phổ thông (như Ford Focus, Fiesta, EcoSport; Chevrolet Cruze, Colorado; Mazda 2, 3; Hyundai Accent, Elantra; Kia Morning, K3; Toyota, Honda...) được thiết kế vận hành ở 2 cấp tốc độ độc lập:

A. Tốc độ thấp - Số 1 (Low Speed - Chế độ êm ái thường trực)

Cơ chế hạ áp qua điện trở: Dòng điện 12V từ rơ-le số 1 (Fan Low Relay) bắt buộc phải chạy xuyên qua một cụm Điện trở hạ áp quạt két nước (Cooling Fan Resistor Pack) gắn trên lọng quạt tản nhiệt.
Con điện trở này làm sụt giảm điện áp cấp cho mô-tơ quạt từ 12V xuống còn khoảng 7.5V đến 8.5V.
Mô-tơ quạt quay êm ái ở dải tốc độ vừa phải từ 1.200 đến 1.500 RPM, hầu như không phát ra tiếng ồn trong cabin. Tốc độ số 1 được kích hoạt tự động 100% thời gian khi tài xế bật điều hòa A/C để giải nhiệt giàn nóng, hoặc khi nhiệt độ nước làm mát động cơ chạm ngưỡng 95°C – 100°C.

B. Tốc độ cao - Số 2 (High Speed - Chế độ giải cứu khẩn cấp)

Dòng điện 12V chạy thẳng từ rơ-le số 2 (Fan High Relay) trực tiếp vào mô-tơ quạt mà không đi qua điện trở.
Quạt nhận trọn vẹn 12V – 14V, quay ở công suất tối đa từ 2.500 đến 3.000 RPM, phát ra tiếng hú gió gầm rú rất to để hút luồng gió cực mạnh giải cứu động cơ khi nhiệt độ nước làm mát vượt ngưỡng báo động trên 105°C – 108°C hoặc áp suất ga lạnh giàn nóng vượt quá 22 bar.

C. Cấu tạo cụm điện trở quạt làm mát (Fan Resistor Pack)

Cuộn dây may-so hợp kim hoặc phiến gốm tản nhiệt: Có giá trị điện trở từ 0.2 Ω đến 0.6 Ω (công suất chịu tải 50W – 80W) làm nhiệm vụ cản trở dòng điện để hạ áp.
Cầu chì nhiệt bảo vệ tích hợp (Thermal Cut-off Fuse): Mắc nối tiếp bên trong cuộn điện trở. Cầu chì này tự động đứt ngắt mạch vĩnh viễn nếu nhiệt độ của điện trở vượt quá giới hạn an toàn (từ 180°C đến 220°C) nhằm ngăn chặn nguy cơ chập cháy lọng nhựa quạt.

2. Cơ chế cháy điện trở quạt, mất số 1 & Hiện tượng quá nhiệt khi dừng đèn đỏ

Sau 5 – 7 năm vận hành dưới nhiệt độ thiêu đốt của khoang máy, chuỗi hư hỏng nhiệt điện sau sẽ xảy ra:

A. Cháy đứt cầu chì nhiệt do mô-tơ quạt bị nặng tải ma sát

Sau nhiều năm, bạc đạn mô-tơ quạt bị khô mỡ bôi trơn, cổ góp và chổi than bị mài mòn sinh ra lực cản ma sát quay lớn. Mô-tơ quạt bị nặng tải khiến cường độ dòng điện chạy qua cuộn điện trở tăng vọt. Theo định luật Joule-Lenz ($Q = I^2Rt$), nhiệt lượng tỏa ra trên con điện trở tăng theo bình phương cường độ dòng điện. Giữa trưa nắng 40°C, nhiệt lượng không kịp tản ra môi trường làm nung chảy chiếc cầu chì nhiệt bên trong, khiến mạch điện tốc độ thấp số 1 bị hở mạch hoàn toàn (Open Circuit)!

B. Chuỗi phản ứng dây chuyền khi xe dừng đèn đỏ giữa trưa nắng

Khi xe chạy nhanh trên đường (60 – 80 km/h): Luồng gió tự nhiên khổng lồ lùa qua lưới tản nhiệt làm mát két nước và giàn nóng, xe vẫn mát lạnh và kim nhiệt độ ở mức bình thường.
Khi xe dừng chờ đèn đỏ hoặc kẹt xe bò chậm: Luồng gió tự nhiên tắt ngấm. Giàn nóng điều hòa cần quạt số 1 quay để giải nhiệt môi chất ga nén. Do điện trở quạt đã cháy, quạt két nước hoàn toàn đứng im bất động!
Áp suất ga lạnh trong giàn nóng vọt lên kịch trần (vượt quá 28 bar), cảm biến áp suất ngắt lốc lạnh khẩn cấp để chống nổ đường ống, cửa gió điều hòa lập tức phả ra hơi nóng hầm hập.
Đồng thời, nước làm mát trong két bị om nhiệt không được giải tỏa, kim nhiệt độ vọt thẳng từ 90°C lên 105°C – 112°C chạm sát vạch đỏ!
Quạt giật mình hú ầm ĩ ở số 2: Khi nước máy chạm ngưỡng 108°C, cảm biến kích hoạt rơ-le số 2, quạt bỗng giật mình quay hú ầm ĩ ở tốc độ cao nhất (High Speed) trong 30 giây rồi khi nhiệt độ hạ xuống 102°C thì quạt lại ngắt ngưng quay, tạo nên chu kỳ xe bị sốc nhiệt giật cục cực kỳ nguy hại cho động cơ!

3. Ma trận chẩn đoán sự cố quạt két nước và hệ thống giải nhiệt động cơ

Bảng ma trận kỹ thuật giúp phân biệt chính xác nguyên nhân hỏng điện trở quạt:

Triệu chứng thực tế	Nguyên nhân hỏng hóc cơ điện	Phương pháp chẩn đoán loại trừ & Phương án xử lý
Bật A/C quạt không quay, dừng đèn đỏ quá nhiệt, số 2 hú ngắt quãng	Cháy đứt điện trở hạ áp quạt két nước (Fan Resistor Blown)	Đo điện trở tại 2 chân giắc cắm báo vô cùng ($\infty$); cấp điện trực tiếp 12V quạt vẫn quay khỏe ở số 2. Thay cụm điện trở quạt mới hoặc đấu tắt cấp cứu.
Quạt két nước hoàn toàn không quay ở cả 2 số (kể cả khi máy sôi nước)	Cháy mô-tơ quạt / Đứt cầu chì tổng FAN 40A / Hỏng rơ-le	Cấp nguồn 12V trực tiếp vào chân mô-tơ quạt không chạy; chổi than mô-tơ đã mòn hết hoặc cháy cuộn rô-to. Thay cụm mô-tơ quạt két nước mới.
Quạt quay liên tục số 2 ngay khi bật chìa khóa nấc ON (máy còn nguội)	Hỏng cảm biến nhiệt độ nước làm mát (ECT) / Đứt dây tín hiệu	Hộp ECU mất tín hiệu cảm biến nhiệt độ nên kích hoạt chế độ an toàn Fail-safe bật quạt số 2 liên tục. Quét máy đọc mã lỗi P0117 / P0118, thay cảm biến ECT.
Quạt quay vù vù cả 2 số nhưng xe vẫn sôi nước trào bình phụ	Kẹt đóng van hằng nhiệt / Tắc nghẽn két nước tản nhiệt	Sờ ống nước dưới két nước thấy mát ngắt trong khi ống trên nóng bỏng; bơm nước hỏng cánh bơm. Thay van hằng nhiệt hoặc súc rửa két nước.

4. Bảng thông số đo đạc & Tiêu chuẩn kỹ thuật điện trở quạt két nước

Các thông số tiêu chuẩn đo kiểm cụm điện trở và hệ thống quạt làm mát:

Hạng mục đo kiểm	Thông số tiêu chuẩn kỹ thuật	Ý nghĩa kỹ thuật & Giới hạn hỏng hóc
Điện trở cuộn may-so hạ áp (ở 20°C)	0.25 Ω – 0.55 Ω (Đo bằng đồng hồ VOM)	Nếu đo điện trở báo vô cùng ($\infty$) là cầu chì nhiệt bên trong đã đứt hở mạch; cần thay thế điện trở mới.
Điện áp cấp cho mô-tơ quạt ở số 1 (Low Speed)	7.5V – 8.8V (Sụt áp qua điện trở)	Đảm bảo quạt quay êm ái ở dải 1.200 – 1.500 RPM giải nhiệt giàn nóng điều hòa liên tục.
Điện áp cấp cho mô-tơ quạt ở số 2 (High Speed)	12.0V – 14.2V (Nguồn ắc quy trực tiếp)	Quạt quay tối đa 2.500 – 3.000 RPM giải nhiệt khẩn cấp khi nước làm mát vượt 105°C.
Nhiệt độ đứt ngắt an toàn của cầu chì nhiệt	184°C – 216°C (Thermal Cut-off Rating)	Ngắt mạch vĩnh viễn bảo vệ chống cháy khi dòng điện quá tải sinh nhiệt cực hạn.

5. Mẹo kiểm tra lâm sàng trong 2 phút phát hiện hỏng điện trở quạt

Tài xế có thể tự kiểm tra tình trạng điện trở quạt cực kỳ đơn giản mà không cần bất kỳ dụng cụ tháo lắp nào:

Bước 1 - Nổ máy xe và bật điều hòa A/C mức gió lớn: Nổ máy xe tại chỗ, bấm bật công tắc A/C điều hòa làm lạnh, chỉnh quạt gió cabin ở mức số 2 hoặc số 3.
Bước 2 - Mở ca-pô quan sát cánh quạt tản nhiệt két nước:
- Hệ thống hoạt động chuẩn: Ngay khi lốc điều hòa đóng mạch (sau 3 – 5 giây), quạt tản nhiệt két nước phải lập tức quay êm dịu liên tục ở tốc độ số 1.
- Điện trở quạt ĐÃ BỊ CHÁY (Hỏng số 1): Lốc điều hòa đã đóng nhưng cánh quạt két nước hoàn toàn đứng im chết cứng không hề nhúc nhích! Phải đợi 1 – 2 phút sau khi giàn nóng quá nóng hoặc nước máy vượt 108°C thì quạt mới giật mình hú rít quay ở tốc độ cao số 2 trong chốc lát rồi lại ngắt.

6. Mẹo đấu tắt khẩn cấp (Bypass Wire) cứu động cơ và điều hòa trong 5 phút

Nếu đang đi trên đường xa giữa trưa nắng mà bị hỏng điện trở quạt, tài xế hoàn toàn có thể tự xử lý khẩn cấp trong 5 phút để xe chạy tiếp mát rượi:

A. Phương pháp đấu tắt tại giắc cắm điện trở quạt (Resistor Plug Bypass)

Bước 1 - Xác định vị trí điện trở: Điện trở quạt thường được bắt bằng 1 bu-lông nhỏ trên khung nhựa lọng quạt két nước (ngay cạnh mô-tơ quạt).
Bước 2 - Rút giắc cắm điện: Bóp lẫy rút giắc cắm điện 2 chân của con điện trở ra ngoài.
Bước 3 - Cắm dây nối tắt thông mạch: Dùng một đoạn dây điện lõi đồng dày (tiết diện 2.5 mm² hoặc dây 12 AWG dài khoảng 5 cm), tước vỏ hai đầu gập lại và cắm nối thông 2 cực của giắc cắm lại với nhau. Dùng băng dính điện quấn chặt cố định chống chập chạm vào khung xe.
Kết quả: Dòng điện số 1 sẽ chạy thẳng vào mô-tơ mà không bị cản trở qua điện trở. Quạt sẽ quay trực tiếp ở tốc độ cao liên tục khi bật điều hòa A/C, giải nhiệt mát rượi cho cả động cơ và điều hòa!

B. Phương pháp đấu tắt tại rơ-le trong hộp cầu chì khoang máy (Relay Jumper)

Nếu vị trí điện trở quạt quá khuất khó thò tay vào, thao tác tại hộp cầu chì khoang máy:

Mở nắp hộp cầu chì khoang máy, tìm rơ-le ghi chữ FAN HI hoặc FAN 2.
Rút rơ-le số 2 ra ngoài, quan sát sơ đồ dưới đáy rơ-le xác định 2 chân tiếp điểm thường mở (chân 30 và 87).
Dùng một đoạn dây điện ngắn có bấm sẵn một chiếc cầu chì lá 30A cắm nối tắt giữa 2 lỗ chân 30 và 87 trên bảng cầu chì: Quạt két nước sẽ lập tức quay cưỡng bức 100% công suất bảo vệ động cơ an toàn chạy về garage thay thế linh kiện mới.

7. Câu hỏi thường gặp về điện trở quạt két nước ô tô (FAQ)

Q1: Chi phí thay thế cụm điện trở quạt két nước ô tô là bao nhiêu?
Trả lời: Giá một cụm điện trở quạt két nước mới chính hãng hoặc hàng phụ tùng OEM cao cấp (Valeo, Behr Hella, Dorman, Febi Bilstein, Ford/GM OEM) dao động rất hợp lý, chỉ từ 350.000 đến 850.000 đồng tùy dòng xe. Chi phí công tháo lắp tại xưởng chỉ từ 150.000 đến 300.000 đồng, tiết kiệm hơn rất nhiều so với nguy cơ đại tu máy do quá nhiệt.

Q2: Có thể để dây đấu tắt Bypass chạy vĩnh viễn mà không cần thay điện trở mới được không?
Trả lời: Không nên. Phương pháp đấu tắt chỉ là giải pháp cứu hộ tạm thời trên đường. Nếu để quạt luôn quay ở tốc độ cao số 2, tiếng hú gió sẽ rất ồn ào gây khó chịu trong cabin, đồng thời mô-tơ quạt tiêu thụ dòng điện lớn liên tục sẽ làm nhanh mòn chổi than và giảm tuổi thọ của mô-tơ quạt két nước.

Q3: Tại sao thay điện trở mới được vài tuần thì lại bị cháy tiếp?
Trả lời: Nếu điện trở mới liên tục bị cháy cầu chì nhiệt, nguyên nhân 100% bắt nguồn từ việc mô-tơ quạt két nước đã bị khô mỡ bạc đạn hoặc mòn cổ góp làm nặng tải quay. Mô-tơ bị kẹt tải sinh dòng điện quá lớn làm nung cháy điện trở. Trong trường hợp này, cần phải bảo dưỡng tra mỡ lại bạc đạn mô-tơ hoặc thay mới cụm mô-tơ quạt tản nhiệt.

Lời kết: Điện trở hạ áp quạt két nước tuy là linh kiện điện trở nhỏ bé nhưng lại là mắt xích bảo vệ tối quan trọng giữ cho nhiệt độ động cơ và hệ thống điều hòa luôn vận hành ổn định giữa trưa nắng gay gắt. Việc nắm vững mẹo kiểm tra lâm sàng trong 2 phút, thuần thục kỹ năng đấu tắt Bypass cứu hộ khẩn cấp và chủ động thay thế phụ tùng điện trở chính hãng là cẩm nang sống còn giúp chủ xe luôn làm chủ tay lái, bảo vệ khối động cơ an toàn tuyệt đối trên mọi nẻo đường.
