QUẠT GIÓ ĐIỀU HÒA CHỈ CHẠY SỐ LỚN NHẤT: BẮT BỆNH TRỞ QUẠT CABIN

Bước vào xe giữa trưa hè nắng nóng, bạn vặn núm quạt gió điều hòa sang nấc số 1, số 2 hay số 3 thì cửa gió hoàn toàn câm nín không có một gợn gió nào, nhưng hễ vặn kịch sang nấc số 4 thì quạt lại rú lên thổi gió ầm ầm vào khoang lái. Tình trạng quạt gió điều hòa chỉ chạy số to nhất thường khiến tài xế lầm tưởng cháy mô-tơ quạt hoặc hỏng công tắc điều khiển. Tuy nhiên, thủ phạm thực sự lại nằm ở việc hỏng trở quạt gió ô tô (Blower Motor Resistor) bị nổ đứt cầu chì nhiệt an toàn. Cùng tìm hiểu nguyên lý mạch phân cấp tốc độ, cách đo kiểm bằng đồng hồ vạn năng trong 2 phút và cảnh báo an toàn sống còn khi thay thế.

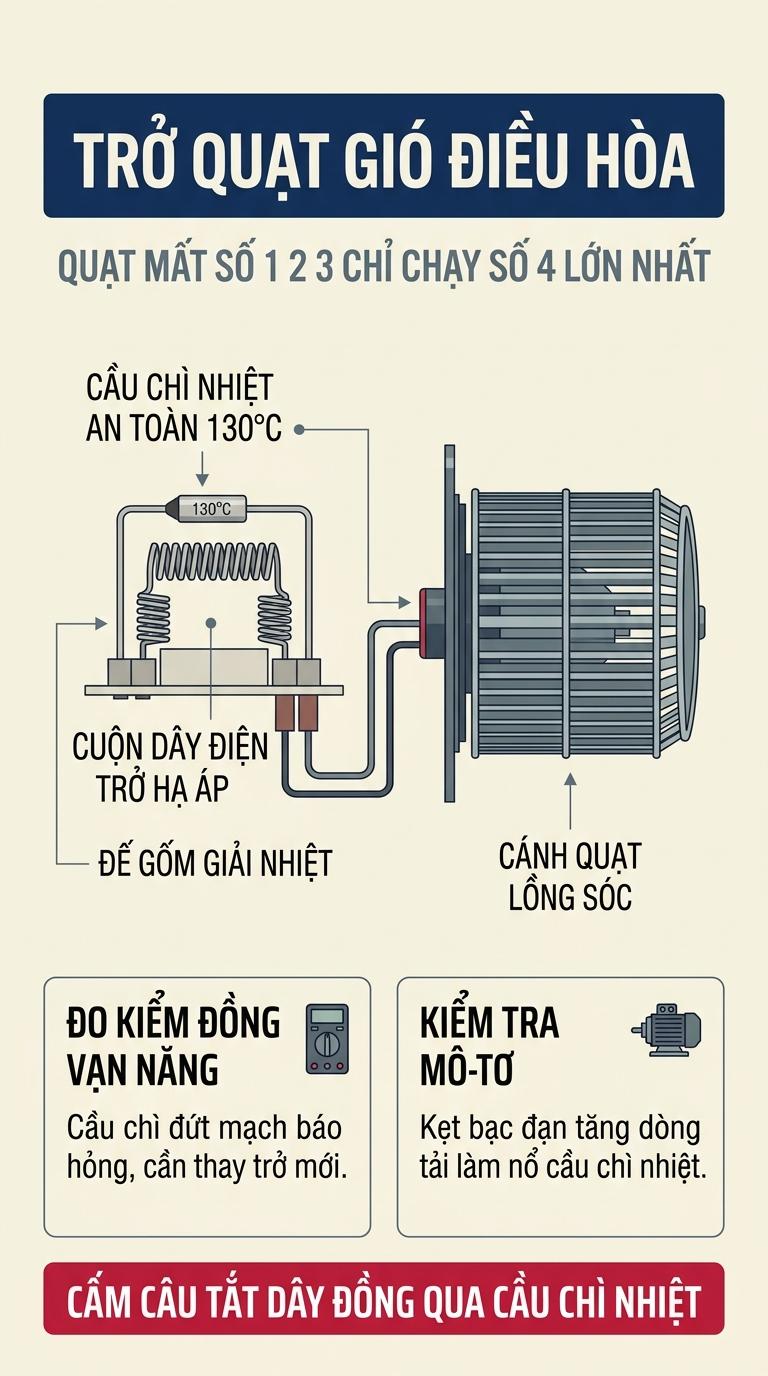

Alt: Sơ đồ cấu tạo cụm điện trở quạt gió điều hòa ô tô và cơ chế đứt cầu chì nhiệt

1. Bản Chất Cơ Điện: Cơ Chế Phân Cấp Tốc Độ Gió Bằng Cụm Điện Trở (Blower Resistor)

Để thay đổi lưu lượng gió thổi qua các cửa gió táp-lô theo ý muốn người dùng, hệ thống điều hòa cơ khí sử dụng một cụm phân áp gồm các cuộn dây điện trở.

1.1. Cấu tạo cụm điện trở quạt gió cabin (Blower Resistor Pack)

Đế gốm ceramic tản nhiệt: Gắn các cuộn dây may-so có trị số điện trở khác nhau mắc nối tiếp với mô-tơ quạt gió.
Cầu chì nhiệt an toàn (Thermal Cutoff Fuse): Nằm ở đầu chuỗi điện trở, được thiết kế để tự động ngắt mạch vĩnh viễn khi nhiệt độ vượt ngưỡng an toàn (120°C – 140°C) nhằm ngăn ngừa nguy cơ cháy nung chảy cụm hộp gió bằng nhựa của xe.

1.2. Nguyên lý mạch điện theo từng nấc quạt gió

Nấc số 1 (Gió êm nhất): Dòng điện 12V đi qua toàn bộ chuỗi 3 cuộn điện trở. Điện áp rơi lớn làm điện áp cấp vào mô-tơ quạt chỉ còn khoảng 4.5V – 5.5V, quạt quay chậm và êm ái.
Nấc số 2 & Số 3 (Gió vừa): Dòng điện đi qua 2 cuộn hoặc 1 cuộn điện trở, điện áp cấp vào mô-tơ tăng dần lên 7.5V – 9.5V.
Nấc số 4 (Gió cực đại - High Speed): Công tắc điều hòa nối tắt trực tiếp nguồn 12V vào mô-tơ quạt gió qua một rơ-le dòng lớn, hoàn toàn bỏ qua (bypass) cụm điện trở. Quạt nhận trọn vẹn 12.0V – 14.0V để quay hết tốc lực.

2. Tại Sao Quạt Chỉ Chạy Ở Số Lớn Nhất & Đứng Im Ở Các Số Nhỏ?

Khi hạ áp dòng điện, cụm điện trở sinh ra nhiệt lượng cực lớn. Để làm mát, nhà sản xuất bắt buộc phải gắn cụm trở thò đầu vào ngay bên trong luồng gió của đường ống gió táp-lô:

Tắc lọc gió điều hòa (Cabin Filter): Khi lọc gió bị bám kín bụi bẩn lâu ngày không thay, luồng khí giải nhiệt bị ngắt quãng, nhiệt lượng tích tụ nung nóng đỏ các cuộn dây may-so.
Mô-tơ quạt bị bó kẹt tăng tải dòng điện: Sau nhiều năm làm việc, bạc đạn hoặc ổ trượt đồng của mô-tơ quạt gió bị khô dầu mỡ, bám bụi bẩn gây nặng tải quay. Mô-tơ bị ghì tải làm dòng điện tiêu thụ tăng vọt từ mức chuẩn 8A lên 15A – 18A. Dòng tải quá lớn nung nóng đỏ cuộn trở, làm nổ đứt chiếc cầu chì nhiệt bảo vệ vĩnh viễn.
Hậu quả lâm sàng: Cầu chì nhiệt đứt làm hở mạch toàn bộ các nấc 1, 2, 3 nên quạt đứng im re. Riêng nấc số 4 đi qua đường dây riêng không qua trở nên quạt vẫn nhận đủ điện 12V và quay ầm ầm.

3. Bảng Ma Trận Chẩn Đoán Lỗi Hệ Thống Quạt Gió Cabin Điều Hòa

Triệu chứng thực tế	Vị trí hư hỏng chính	Nguyên nhân gốc rễ	Giải pháp chuẩn xưởng
Mất nấc 1, 2, 3; chỉ chạy nấc 4 (Max)	Cụm điện trở quạt gió (Blower Resistor)	Nổ cầu chì nhiệt do mô-tơ bị nặng tải hoặc tắc lọc gió	Thay cụm trở quạt mới, tra dầu mô-tơ hoặc thay lọc gió
Mất toàn bộ các số, quạt đứng im hoàn toàn	Cháy cầu chì tổng hoặc mòn hết chổi than mô-tơ	Chập cuộn dây mô-tơ hoặc chổi than mòn trơ lò xo	Kiểm tra cầu chì 30A/40A, thay mới mô-tơ quạt
Quạt quay có tiếng kêu rè rè, rít chói tai	Rác lá cây lọt vào lồng sóc hoặc vỡ bạc đạn mô-tơ	Lá cây khô chui qua cổ hút gió ngoài cọ vào cánh quạt	Tháo cụm quạt vệ sinh lồng sóc, bôi trơn bạc trục

4. Mẹo Đo Kiểm Trong 2 Phút Bằng Đồng Hồ VOM & Cảnh Báo An Toàn

Xác định vị trí cụm trở: Cụm trở quạt thường nằm ở vách dưới hộp quạt gió táp-lô bên phụ (ngay cạnh mô-tơ quạt lồng sóc).
Kiểm tra chân giắc cắm: Rút giắc điện ra quan sát: Nếu thấy vỏ nhựa giắc bị chảy sun hoặc chân đồng cháy xém đen kịt, dòng tải mô-tơ đã vượt ngưỡng, bắt buộc phải thay cả giắc cắm mới chịu nhiệt.
Đo thông mạch cầu chì nhiệt: Bật đồng hồ vạn năng thang đo thông mạch (tiếng bíp). Đặt 2 que đo vào 2 đầu của viên linh kiện hình trụ nhỏ có 2 chân hàn ở đầu cụm trở:
- Nếu có tiếng bíp: Cầu chì nhiệt còn sống, lỗi nằm ở công tắc táp-lô hoặc đứt dây.
- Nếu đồng hồ báo OL (Open Loop - không kêu): Cầu chì nhiệt đã nổ đứt 100%, khẳng định trở quạt đã hỏng.
Cảnh báo an toàn sống còn: Tuyệt đối CẤM dùng sợi dây đồng câu tắt qua cầu chì nhiệt bị đứt! Việc câu tắt dây đồng sẽ làm mất tính năng ngắt nhiệt khẩn cấp; khi mô-tơ quạt bị kẹt cứng, nhiệt lượng cực lớn từ dây may-so sẽ nung chảy hộp nhựa táp-lô gây nguy cơ hỏa hoạn cháy xe cực kỳ nguy hiểm.

5. Khối Câu Hỏi Thường Gặp (FAQ)

Câu hỏi 1: Vì sao sau khi thay cụm trở mới được vài ngày lại tiếp tục bị nổ cầu chì nhiệt?
Trả lời: Nguyên nhân là do thợ sửa chữa chỉ thay cụm trở mà không kiểm tra mô-tơ quạt gió. Bạc trục của mô-tơ bị khô dầu kẹt nặng làm dòng điện tiêu thụ luôn ở mức 15A – 18A, khiến cụm trở mới tiếp tục bị quá nhiệt và nổ cầu chì bảo vệ. Bắt buộc phải vệ sinh tra dầu hoặc thay mô-tơ quạt mới.

Câu hỏi 2: Chi phí thay thế cụm điện trở quạt gió điều hòa khoảng bao nhiêu?
Trả lời: Cụm điện trở quạt gió chính hãng chuẩn OEM (Denso, Valeo, Four Seasons) có giá dao động từ 250.000 đến 600.000 đồng tùy dòng xe. Thời gian tháo lắp thay thế chỉ mất khoảng 15 – 20 phút.

Câu hỏi 3: Hệ thống điều hòa tự động có sử dụng cụm trở quạt dây may-so này không?
Trả lời: Trên các dòng xe trang bị điều hòa tự động hiện đại, cụm trở may-so được thay thế bằng một mô-đun điều khiển quạt điện tử (Blower Control Module) sử dụng bóng bán dẫn công suất MOSFET để điều chỉnh tốc độ gió vô cấp êm ái.
