Khe hở nhiệt xúp páp bị sai lệch (quá khít hoặc quá rộng) là một trong những bệnh lý cơ học tinh vi nhất của cơ cấu phối khí động cơ đốt trong nhưng lại rất dễ bị các chủ xe bỏ qua. Nhiều tài xế quan niệm rằng động cơ nổ càng êm, không nghe thấy bất kỳ tiếng lách cách nào trên nắp giàn cò thì máy càng hoàn hảo. Thế nhưng trong kỹ thuật động cơ, một cỗ máy dùng con đội cơ khí nổ im phăng phắc bất thường kèm hiện tượng xe bị ỳ ga, mất sức kéo khi leo dốc, rung giật nhẹ ở chế độ cầm chừng khi máy nóng và tốn xăng vọt trần lại chính là lời cảnh báo khẩn cấp: khe hở nhiệt xúp-páp đã bị thu hẹp về mức 0 mm (xúp-páp bị đội kênh). Nếu không kịp thời đo kiểm bằng thước lá và căn chỉnh lại độ dày đồng xu đệm căn (Shim), ngọn lửa buồng nổ 800°C sẽ nung chảy sứt mép nấm xúp-páp xả, làm tụt trắng áp suất nén buồng đốt và buộc phải hạ máy đại tu đắt đỏ.

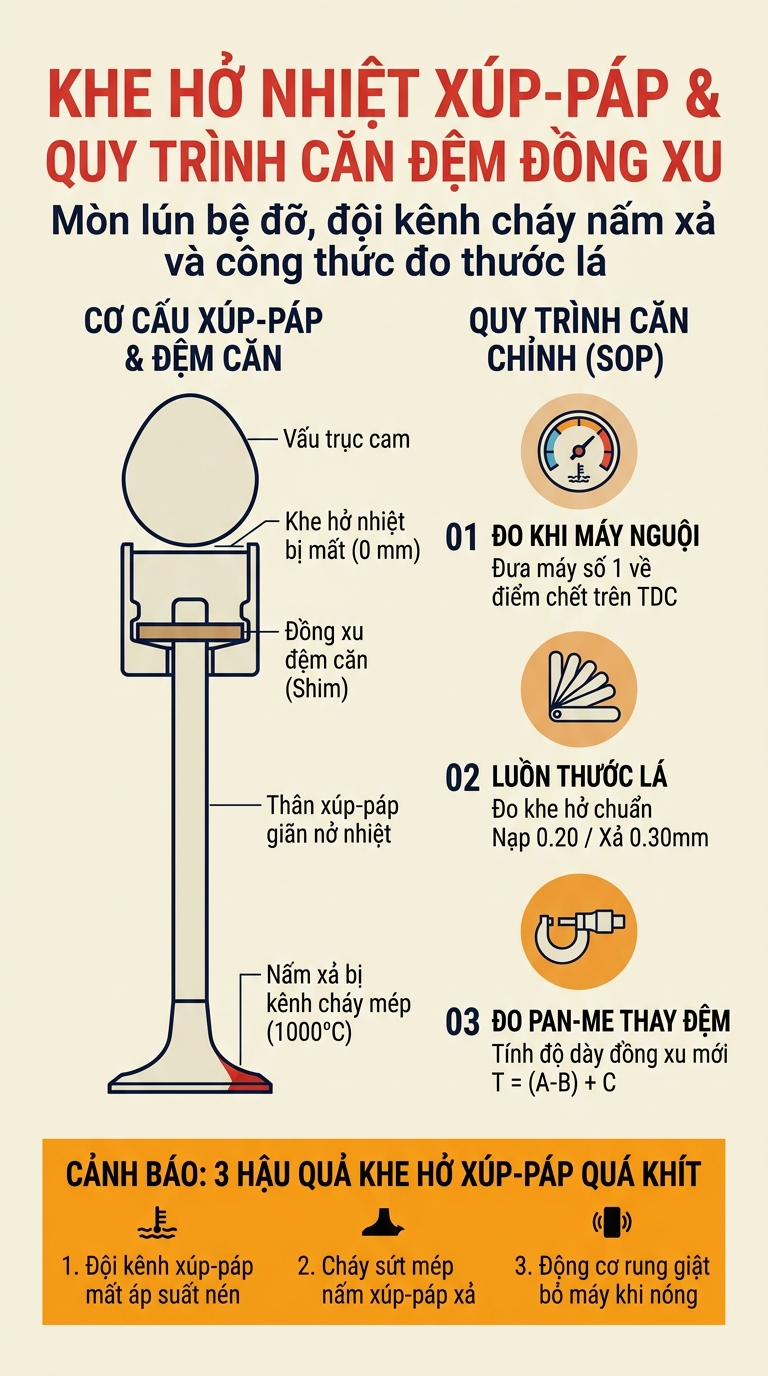

KHE HỞ NHIỆT XÚP PÁP BỊ SAI LỆCH: QUY TRÌNH CĂN ĐỆM CHUẨN XƯỞNG

1. Bản chất cơ học và nhiệt động học: Tại sao bắt buộc phải có khe hở nhiệt xúp-páp?

Trong chu trình 4 kỳ (Nạp - Nén - Nổ - Xả) của động cơ đốt trong, các cây xúp-páp nạp (Intake Valve) và xúp-páp xả (Exhaust Valve) phải đóng mở liên tục hàng nghìn lần mỗi phút để kiểm soát dòng khí nạp và dòng khí cháy thoát ra ngoài. Dù được chế tạo từ các mác thép hợp kim chịu nhiệt siêu bền (như thép Austenitic pha Crôm - Niken - Mangan), xúp-páp vẫn không tránh khỏi quy luật vật lý bất biến: sự giãn nở nhiệt của kim loại.

Khi động cơ vận hành ở tải trọng cao:

Xúp-páp nạp: Thường xuyên được dòng hòa khí tươi và không khí mát đi qua làm dịu nhiệt nên nhiệt độ phần nấm duy trì ở mức 300°C đến 400°C.
Xúp-páp xả: Phải ngâm mình trực tiếp trong luồng lửa khí xả tốc độ siêu âm có nhiệt độ lên tới 700°C đến 850°C.

Dưới mức nhiệt độ cực cao này, thân xúp-páp sẽ tự động giãn nở dài ra theo phương dọc trục hướng về phía trục cam. Để bù trừ cho sự giãn dài nhiệt học đó, các kỹ sư thiết kế bắt buộc phải chừa lại một khoảng hở cơ khí vi mô giữa lưng vấu trục cam và bề mặt con đội khi động cơ ở trạng thái nguội hoàn toàn (dưới 35°C). Khoảng hở sống còn này được gọi là Khe hở nhiệt xúp-páp (Valve Lash / Valve Clearance). Khi động cơ nóng lên đạt nhiệt độ làm việc, thân xúp-páp giãn dài ra vừa khít lấp đầy khoảng hở này, đảm bảo nấm xúp-páp luôn đóng sập kín khít 100% vào bệ đỡ (Valve Seat) trên nắp quy-lát trong kỳ nén và kỳ nổ.

2. Cơ chế khe hở nhiệt bị thu hẹp về 0 mm và hiểm họa cháy sứt nấm xúp-páp xả

Một nghịch lý kỹ thuật mà rất ít người dùng xe biết tới: Theo thời gian vận hành từ 100.000 đến 150.000 km, khe hở nhiệt xúp-páp trên các động cơ hiện đại thường không bị rộng ra mà trái lại bị thu hẹp nhỏ dần về 0 mm (Tight Valve Clearance):

Hiện tượng mòn lún bệ đỡ xúp-páp (Valve Seat Recession): Mỗi khi vấu cam nhả ra, lò xo xúp-páp kéo nấm xúp-páp đóng sập va đập cực mạnh vào vòng bệ đỡ kim loại trên nắp máy. Sau hàng trăm triệu chu kỳ va đập ở nhiệt độ cao kết hợp sự ăn mòn vi mô của khí cháy (đặc biệt trên xe chạy nhiên liệu khí CNG/LPG hoặc xăng pha cồn), mép nấm xúp-páp và vòng bệ đỡ bị mòn vẹt và lún sâu dần vào trong lòng nắp quy-lát.
Đuôi xúp-páp trồi ngược lên triệt tiêu khe hở: Khi nấm xúp-páp lún sâu lên trên bệ đỡ, phần đuôi xúp-páp sẽ bị đẩy trồi cao lên về phía trục cam. Khoảng khe hở nhiệt an toàn ban đầu (0.30 mm) bị ăn mòn thu hẹp dần xuống 0.15 mm, 0.05 mm và cuối cùng biến mất hoàn toàn (0 mm).
Cơ chế đội kênh và cắt đứt đường truyền nhiệt: Khi khe hở bằng 0 mm lúc máy nguội, ngay khi xe nổ máy nóng lên, thân xúp-páp giãn nở dài ra sẽ bị lưng vấu cam đè chặn lại, khiến nấm xúp-páp bị đội kênh hở không thể đóng chạm vào bệ đỡ. Trong thiết kế động cơ, hơn 75% nhiệt lượng của nấm xúp-páp xả được truyền giải nhiệt qua sự tiếp xúc mặt vát với bệ đỡ nắp máy. Khi bị kênh hở, con đường thoát nhiệt duy nhất bị cắt đứt, nhiệt độ nấm xúp-páp xả vọt lên trên 1.000°C!
Cháy nung chảy mép nấm (Burnt Exhaust Valve): Áp suất lửa buồng nổ 60 bar luồn qua khe hở kênh hở tạo thành hiệu ứng "đèn khò cắt kim loại" (Blowtorch Effect), nung chảy và thổi bay một mảng mép nấm xúp-páp xả. Xi-lanh đó lập tức mất sạch áp suất nén (Compression = 0 bar), gây bỏ máy vĩnh viễn và buộc phải tháo rã nắp quy-lát để đại tu!

3. Bảng ma trận chẩn đoán triệu chứng sai lệch khe hở nhiệt xúp-páp

Bảng phân tích đối chiếu giữa hai trạng thái sai lệch khe hở nhiệt phổ biến:

Trạng thái sai lệch	Triệu chứng lâm sàng thực tế	Bản chất cơ học bên trong	Mức độ nguy hiểm & Hậu quả
Khe hở quá KHÍT (Nhỏ hơn 0.10 mm hoặc bằng 0 mm)	Máy nổ cực êm không có tiếng gõ; nhưng khi máy nóng xe bị rung giật cầm chừng, hụt hơi yếu máy, nổ lụp bụp ở cổ xả	Mòn lún bệ đỡ làm đuôi xúp-páp trồi lên tì sát lưng cam, xúp-páp bị đội kênh không đóng kín buồng đốt	Cực kỳ nguy hiểm: Cháy sứt mép nấm xúp-páp xả, tụt áp suất nén về 0, báo lỗi bỏ máy P0300 - P0304
Khe hở quá RỘNG (Lớn hơn 0.40 mm)	Tiếng gõ kim loại "tạch... tạch... lách cách" rõ rệt trên nắp giàn cò ở mọi dải nhiệt độ, tăng theo vòng tua máy	Mòn đỉnh vấu cam, mòn mặt đồng xu đệm căn (Shim) hoặc mòn đuôi xúp-páp	Trung bình: Xúp-páp mở muộn và đóng sớm làm giảm lượng khí nạp, hao công suất và mòn vẹt vấu cam

4. Bảng thông số kỹ thuật khe hở nhiệt xúp-páp tiêu chuẩn (Khi máy nguội < 35°C)

Thông số dung sai tiêu chuẩn tham chiếu trên các dòng động cơ dùng con đội cơ khí phổ biến (Toyota, Honda, Mazda, Nissan):

Hạng mục thông số	Giá trị tiêu chuẩn kỹ thuật	Quy chuẩn đo kiểm & Ghi chú
Khe hở nhiệt Xúp-páp NẠP (Intake Valve Lash)	0.15 mm - 0.25 mm (± 0.03 mm)	Đo bằng thước lá thép khi nhiệt độ nước làm mát dưới 35°C
Khe hở nhiệt Xúp-páp XẢ (Exhaust Valve Lash)	0.25 mm - 0.35 mm (± 0.03 mm)	Luôn lớn hơn cửa nạp khoảng 0.10 mm do nấm xả chịu nhiệt độ cao hơn
Dải độ dày đồng xu đệm căn (Adjusting Shims)	Từ 1.80 mm đến 3.20 mm	Bước nhảy chia vạch 0.02 mm hoặc 0.05 mm; đo bằng thước Pan-me điện tử
Lực siết bu-lông nắp gối đỡ trục cam (Cam Cap)	12 Nm - 16 Nm (tùy dòng máy)	Siết đều từng nấc từ giữa ra ngoài tránh làm gãy trục cam gang đúc
Chu kỳ kiểm tra và căn chỉnh khe hở xúp-páp	Mỗi 80.000 km - 100.000 km	Rút ngắn xuống 40.000 km đối với xe chạy dịch vụ nhiều hoặc xe chạy khí CNG

5. Quy trình 4 bước đo thước lá và tính công thức căn đệm đồng xu chuẩn xưởng

Đối với các dòng động cơ sử dụng con đội cơ khí dạng cốc úp (Solid Bucket Lifter) hoặc đồng xu đệm căn (Shim), quy trình kiểm tra và căn chỉnh chuẩn hãng gồm 4 bước chính xác:

Bước 1: Để máy nguội tuyệt đối và quay máy số 1 về Điểm chết trên (TDC): Đỗ xe qua đêm cho nhiệt độ động cơ hạ xuống dưới 35°C. Tháo nắp giàn cò (Valve Cover). Dùng tuýp xoay bu-lông puly trục khuỷu theo chiều kim đồng hồ cho đến khi vạch dấu trên puly trùng vạch 0 độ trên nắp cam, đồng thời hai vấu cam của máy số 1 quay chĩa lên trên tạo thành hình chữ V đối xứng (kỳ nén Điểm chết trên).
Bước 2: Đo kiểm bằng bộ thước lá cơ khí (Feeler Gauge SOP):
- Sử dụng bộ thước lá thép tiêu chuẩn (Mitutoyo Feeler Gauge), chọn lá thước tương ứng (ví dụ 0.20 mm cho cửa nạp và 0.30 mm cho cửa xả) luồn vào khe hở giữa lưng vấu cam và mặt con đội.
- Cảm giác miết chuẩn (Drag Feel): Khi kéo lá thước qua lại phải cảm nhận được lực cản ma sát mút nhẹ đều tay (giống như rút một tờ giấy dưới quyển sách). Ghi chép chính xác số đo thực tế (A) của toàn bộ 16 xúp-páp ra sơ đồ giấy.
Bước 3: Đo Pan-me và áp dụng công thức tính độ dày đệm căn mới: Với những xúp-páp bị sai lệch ngoài dung sai (quá khít hoặc quá rộng), tháo trục cam (hoặc dùng vam ép cốc) nhấc viên đồng xu đệm căn cũ ra ngoài. Dùng thước Pan-me ngoài (Micrometer) đo chính xác độ dày của viên đệm cũ (C) đến hàng phần trăm milimet. Áp dụng công thức vàng của nhà sản xuất:
Độ dày đệm mới cần chọn (T) = Độ dày đệm cũ (C) + [Khe hở thực tế đo được (A) – Khe hở tiêu chuẩn hãng (B)]

Ví dụ thực tế: Xúp-páp xả có khe hở tiêu chuẩn hãng (B) = 0.30 mm. Bạn đo thực tế bị khít chỉ còn (A) = 0.12 mm. Tháo viên đệm cũ ra đo được (C) = 2.80 mm. Áp dụng công thức: T = 2.80 + (0.12 - 0.30) = 2.80 - 0.18 = 2.62 mm. Bạn chỉ cần lấy viên đồng xu mới có số đo 2.62 mm lắp vào là khe hở sẽ trở về đúng 0.30 mm hoàn hảo!
Bước 4: Lắp ráp hoàn thiện và kiểm tra chéo 2 vòng trục cơ: Lắp các viên đệm mới (hoặc cốc đội mới) vào đúng vị trí, bôi dầu bôi trơn lên cổ trục cam và siết bu-lông gối cam đúng lực 14 Nm. Quay trục khuỷu 2 vòng trọn vẹn (720 độ) rồi dùng thước lá đo kiểm tra lại một lượt toàn bộ các xúp-páp. Thay gioăng nắp giàn cò mới và nổ máy: Động cơ sẽ vận hành tròn máy, bốc khỏe và êm ái tuyệt đối.

6. Câu hỏi thường gặp về căn chỉnh khe hở nhiệt xúp-páp ô tô (FAQ)

Tại sao thợ không được dùng máy mài để mài mỏng bớt viên đồng xu đệm căn cũ mà phải thay viên mới?

Viên đồng xu đệm căn (Shim) chính hãng được chế tạo bằng thép hợp kim và được xử lý nhiệt luyện tôi thấm carbon bề mặt (Case Hardening) chỉ dày khoảng vài phần mười milimet ở hai mặt để chống lại sự mài mòn của vấu cam quay tốc độ cao. Nếu dùng đá mài mài mỏng viên đệm cũ, lớp thép tôi cứng bên ngoài sẽ bị mài bay mất, lộ ra phần lõi thép mềm bên trong. Khi lắp vào chạy, vấu cam sẽ cào khuyết lõm viên đệm chỉ sau vài nghìn km và làm hỏng luôn đỉnh vấu trục cam.

Làm sao để biết xe của tôi dùng con đội thủy lực tự động hay dùng con đội cơ khí phải căn chỉnh?

Rất nhiều dòng xe phổ thông nổi tiếng bền bỉ tại Việt Nam vẫn sử dụng con đội cơ khí (cốc đội liền đệm hoặc đồng xu Shim) đòi hỏi phải kiểm tra định kỳ: điển hình như các dòng động cơ Honda (Civic, CR-V, City, Accord dùng cò mổ vít chỉnh hoặc Shim), các dòng động cơ Toyota (1NZ-FE trên Vios/Yaris đời đầu, 1TR-FE trên Innova, một số đời Camry), Mazda 3, Ford Ranger, Nissan Sunny... Bạn có thể tra cứu trong sổ tay bảo dưỡng xe ở mục "Valve Clearance Inspection" ở mốc 80.000 - 100.000 km.

Tại sao bắt buộc phải chờ động cơ nguội hoàn toàn dưới 35°C mới được đo khe hở xúp-páp?

Khi động cơ còn nóng hoặc ấm (trên 50°C), thân xúp-páp và nắp quy-lát nhôm vẫn đang trong trạng thái giãn nở nhiệt không đồng đều (xúp-páp xả nguội chậm hơn xúp-páp nạp). Nếu đo và căn chỉnh lúc máy còn ấm, toàn bộ số đo sẽ bị sai lệch từ 0.05 mm đến 0.12 mm, dẫn đến việc chọn sai độ dày đệm căn khiến xúp-páp bị gõ to hoặc bị kênh khi máy vận hành thực tế.

Chủ động kiểm tra và căn chỉnh khe hở nhiệt xúp-páp đúng định kỳ là nghệ thuật bảo dưỡng cơ khí chính xác, giúp phục hồi trọn vẹn công suất nén buồng đốt, tiết kiệm nhiên liệu và bảo vệ trái tim động cơ bền bỉ qua hàng chục vạn kilômét.
