BÁNH ĐÀ KÉP DMF BỊ RƠ LẮC KÊU LÁCH CÁCH: NGUYÊN NHÂN RUNG GIẬT VÀ TIÊU CHUẨN ĐO ĐẠC SCHAEFFLER LUK

Hiện tượng động cơ máy dầu hoặc xe số tự động ly hợp kép phát ra tiếng kêu kim loại va đập lách cách leng keng chát chúa "cạch... cạch... leng keng..." phát ra từ dưới đáy các-te chuông hộp số khi nổ máy ở chế độ không tải (garanti), kèm theo hiện tượng toàn bộ thân xe bị rung giật bần bật khi vừa đạp nhả côn khởi hành ở số 1 là triệu chứng kinh điển khiến nhiều chủ xe lo lắng xe bị lột dên hay hỏng trục khuỷu. Tuy nhiên, tại các xưởng kỹ thuật đại tu truyền động chuyên nghiệp, nguồn cơn gây ra chuỗi rung lắc và tiếng va đập kim loại này hầu như luôn xuất phát từ cụm bánh đà kép giảm chấn dao động xoắn (Dual Mass Flywheel - DMF) bị mỏi đứt lò xo vòng cung, thoái hóa mỡ bôi trơn và rơ lắc vượt ngưỡng tiêu chuẩn kỹ thuật.

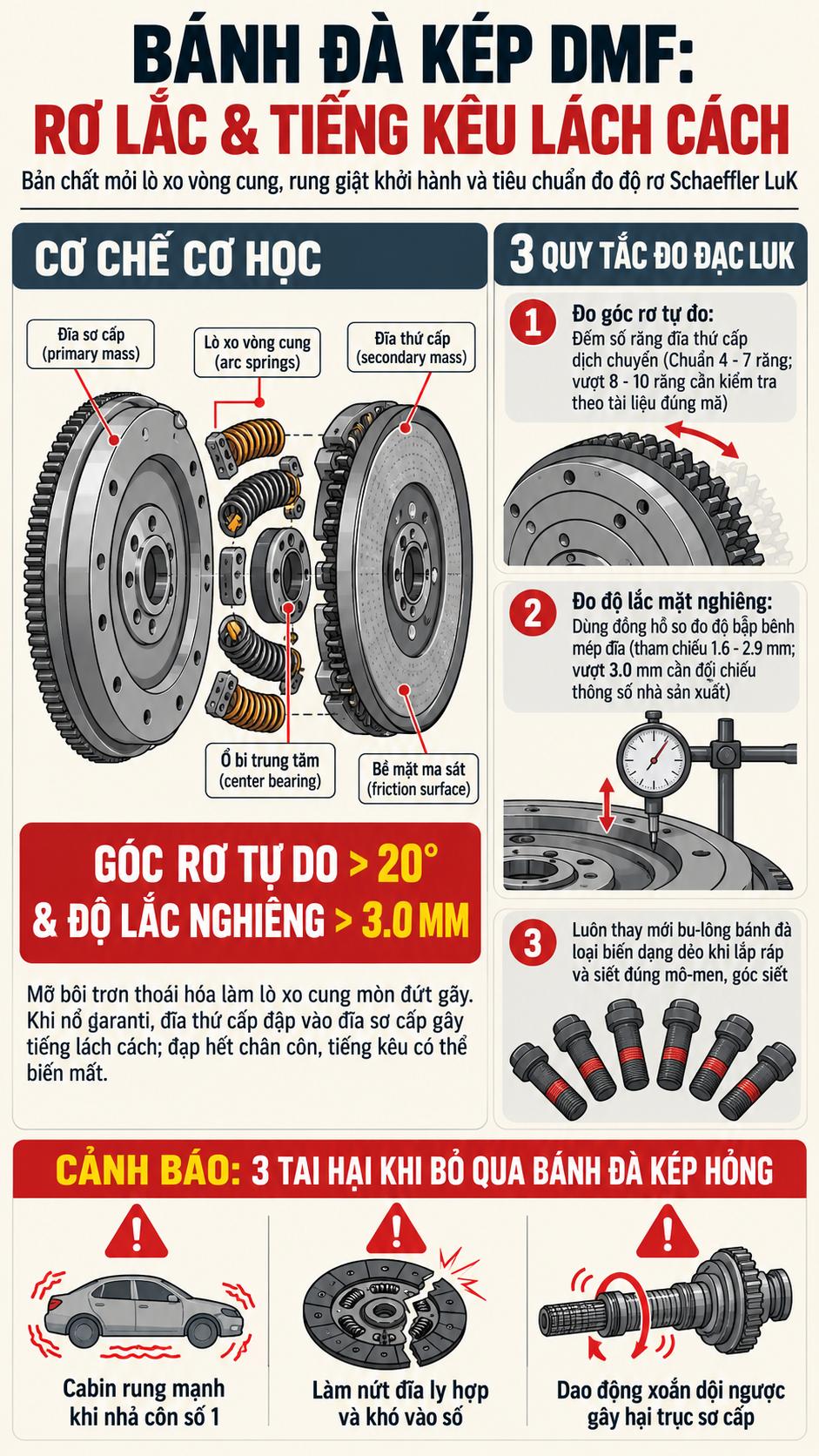

Cấu tạo bánh đà kép giảm chấn DMF và quy trình đo độ rơ tự do chuẩn Schaeffler LuK

1. Bản chất cơ học: Cấu tạo bánh đà kép giảm chấn dao động xoắn (Dual Mass Flywheel - DMF)

Trên các dòng xe máy dầu hiện đại có mô-men xoắn cực đại rất lớn ở vòng tua thấp (như Ford Ranger, Transit, Everest; Toyota Hilux, Fortuner số sàn; Hyundai SantaFe, Kia Sorento) hoặc các dòng xe trang bị hộp số tự động ly hợp kép (Volkswagen DSG, Audi S-Tronic), áp suất nổ không đều của từng xi-lanh liên tục giáng xuống trục khuỷu những xung lực xoắn cực mạnh gọi là Dao động xoắn (Torsional Vibration). Để triệt tiêu triệt để hiện tượng rung giật này, các kỹ sư phát minh ra cụm Bánh đà kép (DMF) cấu tạo 2 khối cơ học tinh xảo:

• Khối lượng sơ cấp (Primary Mass): Là đĩa thép lớn bắt cứng trực tiếp vào đuôi trục khuỷu động cơ bằng bu-lông lực xiết cao. Vành ngoài của đĩa sơ cấp mang vành răng khởi động để củ đề ăn khớp khi khởi động xe.
• Khối lượng thứ cấp (Secondary Mass): Là một đĩa thép độc lập mang bề mặt ma sát bắt khớp với đĩa ly hợp (lá côn) và bàn ép của hộp số.
• Cụm lò xo vòng cung siêu dài (Arc Springs): Bố trí uốn cong thành vòng tròn nằm trong rãnh trượt giữa khối sơ cấp và thứ cấp. Cụm lò xo này được ngâm chìm hoàn toàn trong loại mỡ bôi trơn đặc biệt chịu nhiệt độ cao và áp suất cực hạn.
• Bạc lót trung tâm & Vòng bi dẫn hướng (Center Bearing): Nối tâm của hai đĩa, cho phép đĩa thứ cấp có thể xoay tương đối quanh trục so với đĩa sơ cấp trong một giới hạn góc đàn hồi nhất định.
• Nguyên lý dập tắt dao động xoắn: Khi động cơ nổ máy, khối lượng sơ cấp hấp thụ dao động giật cục của trục cơ. Năng lượng xung lực xoắn được hấp thụ và triệt tiêu hoàn toàn bởi cụm lò xo vòng cung uốn lượn, trước khi truyền mô-men xoắn êm ái sang khối thứ cấp vào hộp số. Hiệu quả dập tắt rung ồn đạt tới 90% so với bánh đà đơn truyền thống.

2. Cơ chế bánh đà kép bị rơ lắc, kêu lách cách & Thân xe rung giật bần bật

1. Thoái hóa mỡ bôi trơn và mài mòn lò xo vòng cung: Nhiệt lượng ma sát sinh ra từ đĩa ly hợp khi rà côn (lên tới 200°C – 250°C) nung nóng bánh đà, làm lớp mỡ bôi trơn chuyên dụng bên trong bị khô cứng, biến chất và văng ra ngoài theo lực ly tâm. Mất mỡ bôi trơn, các vòng lò xo cung cọ xát trực tiếp kim loại với kim loại vào thành rãnh trượt, sinh ra mạt sắt đen quánh. Lò xo bị mỏi, xẹp lún hoặc đứt gãy mất hoàn toàn khả năng đàn hồi hồi vị.
2. Tiếng kêu kim loại lách cách leng keng khi nổ garanti (Rattling at Idle): Khi động cơ chạy không tải (garanti 750 – 800 RPM), dao động xoắn của động cơ đốt trong là dữ dội nhất. Do lò xo cung đã bị rơ lỏng xẹp lún, đĩa thứ cấp bị văng lắc tự do, đập liên tục vào các vấu chặn cơ khí của đĩa sơ cấp phát ra tiếng kim loại va đập chát chúa "cạch... cạch... leng keng..." dội vang dưới đáy chuông hộp số.
   • Mẹo phân biệt đỉnh cao của kỹ thuật viên: Khi tài xế đạp hết chân côn, đĩa thứ cấp được ngắt tải hoàn toàn, tiếng kêu va đập lách cách sẽ biến mất ngay lập tức! Khi buông chân côn ra, tiếng kêu va đập lại xuất hiện rền vang.
3. Thân xe rung bần bật khi đạp nhả côn khởi hành (Clutch Shudder): Khi tài xế nhả chân côn để xe lăn bánh ở số 1, lò xo cung bị kẹt hoặc đứt gãy khiến mô-men xoắn không thể truyền êm dịu mà bị giật cục từng nấc. Toàn bộ cabin xe rung bần bật như máy cày, bàn đạp chân côn bị dao động cơ học dội ngược làm tê buốt chân người lái.

3. Ma trận triệu chứng lâm sàng chẩn đoán hư hỏng bánh đà kép DMF

4. Tiêu chuẩn đo đạc độ rơ chuẩn xưởng Schaeffler LuK (SOP Inspection)

Để đánh giá chính xác bánh đà kép còn đủ tiêu chuẩn an toàn để sử dụng tiếp hay bắt buộc phải thay mới khi hạ hộp số, kỹ thuật viên sử dụng bộ dưỡng đo chuyên dụng LuK DMF Special Tool 400 0080 10 để đo 2 thông số định lượng:

1. Bài test 1 - Đo góc rơ tự do (Freeplay Angle Measurement):
   • Gá cố định đĩa sơ cấp của bánh đà trên bàn gá. Lắp thước chia độ tròn và kim chỉ thị vào tâm đĩa thứ cấp.
   • Dùng tay xoay nhẹ đĩa thứ cấp sang trái cho đến khi chạm tới điểm nén lò xo (không dùng lực ép lò xo), đánh dấu vạch 0. Xoay ngược đĩa thứ cấp sang phải cho đến khi chạm tới điểm nén lò xo chiều ngược lại.
   • Đếm góc quay hoặc số răng vành răng mà đĩa thứ cấp dịch chuyển: Chuẩn LuK từ 4 đến 7 răng (10° – 16°); nếu vượt quá 8 – 10 răng (> 20°) là bánh đà đã bị phế thải.
2. Bài test 2 - Đo độ lắc mặt nghiêng dọc trục (Rock / Tilting Clearance Measurement):
   • Gá đế từ của đồng hồ so lên khối sơ cấp, đầu kim đo tì vuông góc vào gờ ngoài mặt ma sát của khối thứ cấp.
   • Dùng hai tay ấn so le mép đĩa thứ cấp lên xuống một cách nhịp nhàng (dạng bập bênh).
   • Đọc giá trị chênh lệch trên đồng hồ so: Độ lắc mặt nghiêng tối đa cho phép từ 1.6 mm đến 2.9 mm. Nếu vượt quá 3.0 mm là bạc trượt đã mòn vẹt hoàn toàn, bắt buộc phải thay thế.

5. Câu hỏi thường gặp về bánh đà kép giảm chấn ô tô (FAQ)

Q1: Có nên độ chế chuyển từ bánh đà kép (DMF) sang bánh đà đơn (Single Mass Flywheel - SMF) để tiết kiệm chi phí không?
Trả lời: Bánh đà đơn rẻ hơn và bền vĩnh viễn, nhưng trên các dòng xe máy dầu hiện đại mô-men xoắn lớn, việc bỏ bánh đà kép sẽ khiến toàn bộ dao động xoắn giáng thẳng vào các bánh răng hộp số, làm xe chạy gằn máy ở tua thấp, sang số sượng nặng và tiềm ẩn nguy cơ vỡ bánh răng trục sơ cấp hộp số. Với xe gia đình và SUV cao cấp, luôn ưu tiên thay bánh đà kép chính hãng để giữ trọn độ êm ái.

Q2: Khi thay bánh đà kép có cần thay luôn bộ lá côn và bàn ép không?
Trả lời: Khuyến nghị nên thay đồng bộ. Chi phí công hạ hộp số rất lớn (từ 2 đến 4 triệu đồng). Nếu bánh đà kép đã hỏng sau 120.000 – 150.000 km thì lá côn và bi tê cũng đã mòn gần hết tuổi thọ; thay trọn bộ sẽ tối ưu chi phí và đảm bảo độ bền đồng bộ cho toàn bộ hệ thống truyền động.

Q3: Bu-lông bắt bánh đà kép có dùng lại được không?
Trả lời: Tuyệt đối không được dùng lại bu-lông cũ. Bu-lông bánh đà là loại bu-lông biến dạng dẻo (Torque-to-yield Bolts) được thiết kế giãn dài khi siết lực cực đại. Khi tháo ra, ren đã bị biến dạng dẻo; nếu dùng lại có nguy cơ bị gãy đứt bu-lông làm văng bánh đà cực kỳ nguy hiểm.

Lời kết: Tiếng kêu va đập lách cách khi nổ garanti và hiện tượng rung giật khi khởi hành là hồi chuông cảnh báo về sự xuống cấp của bánh đà kép giảm chấn dao động xoắn. Việc áp dụng đúng tiêu chuẩn đo đạc góc rơ của Schaeffler LuK, lựa chọn phụ tùng thay thế chính hãng đồng bộ và tuân thủ kỹ thuật siết lực chuẩn mực là giải pháp tối ưu giúp hệ thống truyền động luôn êm ái, mạnh mẽ và bền bỉ trên mọi nẻo đường.
