XÍCH CAM BỊ GIÃN KÊU RÀO RÀO BUỔI SÁNG: NGUY CƠ NHẢY MẮT XÍCH VÀ CÁCH ĐO TY TĂNG CAM

Xích cam bị giãn là một trong những hư hỏng cơ khí nghiêm trọng nhưng thường bị chủ xe lơ là do lầm tưởng rằng xích cam kim loại là bộ phận bền bỉ "trọn đời xe" không bao giờ phải thay thế. Khác với dây curoa cam bằng cao su (Timing Belt) có hạn định thay mới rõ ràng sau mỗi 80.000 – 100.000 km, hệ thống xích cam (Timing Chain) hoạt động ngâm hoàn toàn trong môi trường dầu bôi trơn động cơ. Sau 150.000 – 200.000 km vận hành trong điều kiện dầu nhớt thoái hóa, các khớp chốt mắt xích bị mài mòn vi mô, khiến tổng chiều dài sợi xích bị kéo dài thêm hàng chục milimét. Hậu quả trực tiếp là tiếng kêu rào rào xào xạc kim loại chói tai khi khởi động nguội buổi sáng, đèn báo lỗi động cơ Check Engine sáng mã lệch pha trục cơ - trục cam (P0016 / P0017), và nguy hiểm nhất là thảm họa nhảy mắt xích làm cong gãy toàn bộ dàn xúp-páp phá hủy động cơ. Việc hiểu rõ cơ chế mài mòn, nắm vững tiêu chuẩn đo độ nhô ty tăng xích thủy lực và quy tắc đại tu thay thế đồng bộ trọn bộ kit 5 món là tiêu chuẩn sống còn trong bảo dưỡng ô tô hiện đại.

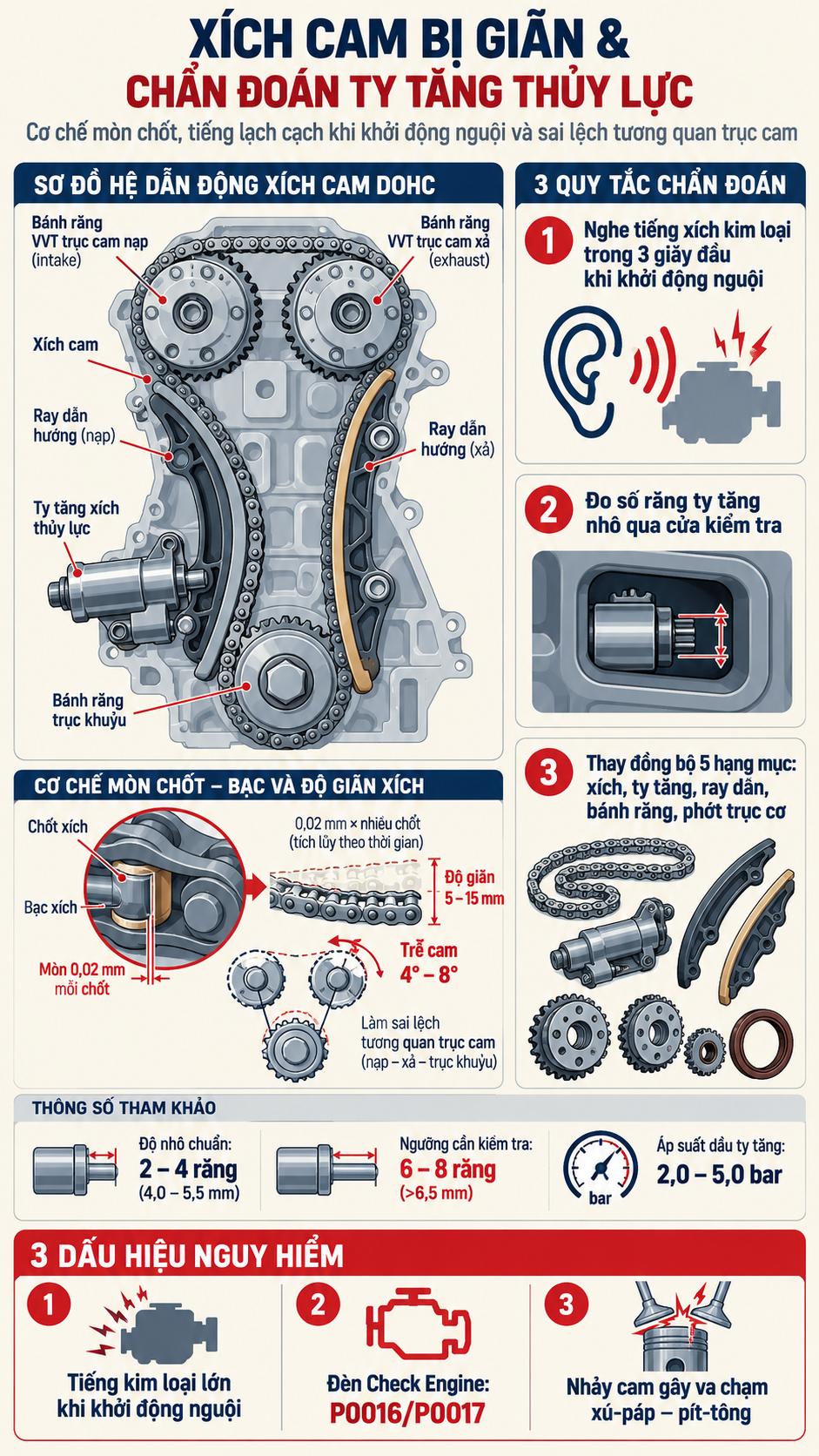

Sơ đồ hệ thống dẫn động xích cam động cơ và quy chuẩn đo độ nhô ty tăng xích thủy lực

1. Bản chất cơ học: Cấu tạo hệ thống dẫn động xích cam động cơ

Hệ thống phối khí đóng vai trò sống còn trong chu trình 4 kỳ của động cơ đốt trong, điều khiển thời điểm đóng mở chính xác của các xúp-páp nạp và xúp-páp xả đồng bộ với hành trình chuyển động của pít-tông. Để truyền chuyển động quay từ trục khuỷu (trục cơ) lên trục cam với tỷ số truyền chính xác tuyệt đối 2:1 (trục khuỷu quay 2 vòng thì trục cam quay đúng 1 vòng), các động cơ hiện đại sử dụng hệ thống dẫn động xích cam kim loại.

Cụm cơ cấu dẫn động xích cam bao gồm các chi tiết cơ khí chính xác sau:

• Sợi xích cam thép (Timing Chain): Có thể là loại xích con lăn truyền thống (Roller Chain) hoặc xích răng êm nhiều lớp (Silent / Morse Chain). Sợi xích được ghép từ 120 đến 180 mắt xích bằng thép hợp kim tôi cứng nhiệt luyện cao, liên kết với nhau bằng các ống lót và chốt xích (Pins & Bushings).
• Bánh răng trục khuỷu và bánh răng trục cam (Sprockets / VVT Gears): Bánh răng thép ăn khớp trực tiếp với xích. Trên các động cơ trang bị hệ thống van biến thiên thông minh (như Dual VVT-i, VTEC, EcoBoost), bánh răng trục cam còn tích hợp cụm van điều khiển góc mở sớm trễ bằng áp lực dầu.
• Máng dẫn hướng tĩnh và máng trượt tì động (Guide & Tensioner Rails): Thanh giằng bằng kim loại hoặc nhôm đúc, bề mặt tiếp xúc trực tiếp với sợi xích được ốp một lớp nhựa kỹ thuật cao phân tử Polyamide / Teflon chịu nhiệt độ cao và có hệ số ma sát trượt thấp.
• Cụm tăng xích cam tự động thủy lực (Hydraulic Tensioner): Là một cụm pít-tông ty đẩy thông minh tích hợp một lò xo nén cơ học bên trong, sử dụng kết hợp giữa lực đẩy lò xo ban đầu, áp suất dầu bôi trơn động cơ (từ 2.0 đến 5.0 bar) và một cơ cấu cóc hãm bánh cóc một chiều (Ratchet Pawl). Cụm tăng xích này liên tục tì chặt máng trượt vào lưng sợi xích, triệt tiêu hoàn toàn mọi độ chùng văng khi tốc độ động cơ thay đổi đột ngột.

2. Cơ chế giãn xích cam, tiếng kêu rào rào buổi sáng và mã lỗi lệch pha P0016 / P0017

Nhiều chủ xe và người sử dụng ô tô thường lầm tưởng rằng "xích cam bị giãn" là do các mắt xích thép bị biến dạng kéo dài ra giống như dây cao su hay lò xo. Tuy nhiên, dưới góc nhìn cơ khí luyện kim, đây là một nhận định hoàn toàn sai bản chất.

Bản chất mài mòn vi mô cơ học của hiện tượng giãn xích

Bản chất của hiện tượng giãn xích cam thực chất là sự mài mòn vi mô tích lũy giữa bề mặt ngoài của chốt xích kim loại và thành lỗ trong của các mắt xích. Khi xe vận hành quá hạn thay dầu nhớt, hoặc sử dụng dầu bôi trơn kém phẩm cấp, dầu nhớt bị nhiệt phân biến thành cặn bùn than đen (Sludge). Các hạt carbon siêu mịn hòa tan trong nhớt biến thành các hạt mài mòn ăn mòn lớp mạ tôi cứng của từng chốt xích.

Mỗi một chốt xích chỉ cần bị mòn khuyết đi một khoảng cực nhỏ chỉ 0.02 mm (mỏng hơn 1/3 sợi tóc người). Nhưng khi một sợi xích cam dài chứa từ 140 đến 160 mắt xích, độ mài mòn vi mô này cộng dồn dọc theo toàn bộ chu vi, khiến tổng chiều dài sợi xích bị kéo dài thêm từ 5.0 mm đến 15.0 mm. Đây là một con số khổng lồ đối với một cơ cấu phối khí có dung sai tính bằng phần trăm milimét!

Tiếng kêu rào rào xào xạc khi khởi động nguội buổi sáng (Cold Start Chain Rattle)

Khi xe để qua đêm không vận hành, toàn bộ lượng dầu bôi trơn trên giàn cam chảy ngược hết về đáy các-te, áp suất dầu trong cụm tăng xích tụt hoàn toàn về mức 0 bar. Lúc này, ty tăng xích chỉ còn giữ vị trí máng trượt nhờ lực tì của lò xo cơ học yếu và các nấc răng cưa bánh cóc một chiều. Tuy nhiên, khi sợi xích đã bị mài mòn giãn dài quá mức, hành trình ty đẩy đã chạm gần hết giới hạn tối đa.

Trong khoảng 2 đến 5 giây đầu tiên ngay khi tài xế vừa đề nổ máy, bơm nhớt chưa kịp bơm đầy áp suất dầu lên nắp quy-lát, sợi xích cam bị chùng lỏng lẻo sẽ quất liên hồi vào thành vỏ nắp nhôm động cơ và máng trượt nhựa. Sự va đập kim loại với tần số hàng nghìn vòng/phút phát ra tiếng kêu rào rào, xào xạc chát chúa "cạch cạch... rào rào..." rất chói tai ở đầu khoang máy. Chỉ sau khi áp lực dầu máy được bơm đủ từ 2 – 3 bar ép chặt ty tăng vào máng trượt, tiếng kêu kim loại mới tạm thời êm dần trở lại.

Mã lỗi lệch pha P0016 / P0017 và thảm họa nhảy mắt xích (Jump Timing)

Khi sợi xích cam bị kéo dài thêm từ 5 – 15 mm, mối liên hệ góc quay giữa trục khuỷu và các trục cam không còn đồng bộ tuyệt đối:

• Hiện tượng trễ góc pha phối khí: Vị trí góc quay thực tế của trục cam nạp và cam xả bị trễ góc pha (Retarded Cam Timing) so với trục khuỷu từ 4° đến 8° góc. Cảm biến vị trí trục cam (CMP) và cảm biến vị trí trục khuỷu (CKP) liên tục ghi nhận sự sai lệch thời gian xung phát tín hiệu điện áp. Hộp điều khiển ECU lập tức bật sáng đèn báo lỗi Check Engine kèm các mã lỗi kinh điển P0016 (lệch pha trục cơ - cam nạp Bank 1) hoặc P0017 (lệch pha trục cơ - cam xả Bank 1). Xe rơi vào trạng thái ỳ máy, đạp ga không bốc, máy nổ rung giật và mức tiêu hao nhiên liệu tăng vọt từ 15% – 25%.
• Thảm họa nhảy mắt xích phá hủy động cơ: Khi sợi xích quá chùng kết hợp một cú thốc ga đột ngột, dồn số gấp hoặc khởi động giật nảy, sợi xích sẽ bị văng nảy trượt nhảy qua đỉnh răng của bánh răng trục cam (Jump Timing). Lúc này, thời điểm đóng mở xúp-páp bị sai lệch hoàn toàn so với vị trí pít-tông. Hầu hết các động cơ hiện đại đều thuộc loại động cơ giao thoa (Interference Engine) - tức là khi xúp-páp mở kịch sàn, nó sẽ chiếm dụng một phần không gian của buồng đốt. Khi nhảy mắt xích, pít-tông lao lên Đỉnh Chết Trên (TDC) sẽ nện thẳng với xung lực hàng tấn vào các nấm xúp-páp đang mở, làm cong gãy toàn bộ dàn xúp-páp, đục thủng vỡ nát đỉnh pít-tông và phá nứt nắp quy-lát, khiến động cơ bị phá hủy hoàn toàn và bắt buộc phải đại tu hạ máy toàn phần!

3. Bảng ma trận chẩn đoán mã lỗi OBD-II liên quan đến xích cam

Dưới đây là các mã lỗi chẩn đoán phổ biến nhất liên quan đến sự cố giãn xích cam và kẹt cụm tăng xích thủy lực:

4. Bảng thông số tiêu chuẩn kiểm tra hành trình ty tăng xích chuẩn xưởng

Tiêu chuẩn định lượng chính xác giúp kỹ thuật viên đưa ra quyết định có cần thay xích cam hay không:

5. Quy trình 4 bước kiểm tra và đại tu thay thế xích cam đồng bộ

Để đánh giá và đại tu hệ thống xích cam đạt chuẩn kỹ thuật, các bước thao tác cần được thực hiện tuần tự và chuyên nghiệp:

Bước 1: Chẩn đoán lâm sàng qua thính giác và kiểm tra dữ liệu sống (Live Data)

Lắng nghe tiếng kêu ở khu vực nắp che đầu máy khi khởi động nguội buổi sáng. Nếu xuất hiện tiếng rào rào kim loại kéo dài 3 – 5 giây rồi êm dần, kết hợp kết nối máy chẩn đoán vào cổng OBD-II để đọc góc pha trục cam (Camshaft Phase Angle). Nếu góc pha bị lệch trễ quá 4 độ so với tiêu chuẩn danh định, hệ thống xích cam đã bị giãn dài rõ rệt.

Bước 2: Mở cửa sổ kiểm tra ty tăng xích cam (Inspection Port)

Trên nắp nhôm che xích cam (Timing Cover), hầu hết các hãng xe (như Honda, Toyota, Hyundai, VAG) đều thiết kế một nắp kim loại kiểm tra nhỏ hình elip bắt bằng 3 – 4 bu-lông 10 mm. Kỹ thuật viên chỉ cần tháo nắp kiểm tra này mà không cần tháo toàn bộ nắp che đầu máy hay hạ động cơ, cho phép quan sát trực tiếp cụm tăng xích bên trong.

Bước 3: Đo đạc định lượng số nấc răng và độ nhô ty đẩy

Sử dụng gương soi chuyên dụng và đèn soi chiếu vào thân pít-tông ty tăng cam. Tiến hành đếm số nấc răng của bánh cóc một chiều nhô ra ngoài thân vỏ: nếu ty đẩy chỉ nhô từ 2 đến 4 răng (dưới 5.5 mm), xích cam còn rất tốt; nếu ty đẩy đã thò ra từ 6 đến 8 răng (vượt quá 6.5 – 8.0 mm), xích cam đã bị giãn kịch trần, cụm tăng xích không còn khả năng bù độ chùng và bắt buộc phải thay thế ngay lập tức.

Cảnh báo kỹ thuật an toàn: Khi xích cam đã nhô hết nấc răng báo động đỏ, tuyệt đối không được tiếp tục vận hành xe ở dải tua cao hoặc thốc ga đột ngột. Một cú giật tải có thể làm sợi xích nhảy mắt qua đỉnh răng bánh răng cam, gây cong gãy dàn xúp-páp và phá hủy hoàn toàn động cơ.

Bước 4: Quy chuẩn đại tu thay thế đồng bộ trọn bộ Combo 5 món

Khi tiến hành thay xích cam, nguyên tắc cơ khí bất di bất dịch là tuyệt đối không bao giờ chỉ thay riêng mỗi sợi xích cam đơn lẻ. Bởi vì sau hàng trăm nghìn kilômét, các bánh răng thép và máng trượt nhựa đã bị mòn vẹt ăn khớp theo bước xích cũ. Nếu chỉ lắp xích mới vào bánh răng cũ, sợi xích mới sẽ nhanh chóng bị kéo giãn hỏng lại chỉ sau vài chục nghìn cây số.

Bắt buộc phải thay thế trọn bộ Kit xích cam đồng bộ gồm 5 thành phần:

1. Sợi xích cam chính và xích dẫn động bơm dầu bôi trơn mới.
2. Cụm tăng xích cam tự động thủy lực mới chính hãng.
3. Bộ 2 máng dẫn hướng tĩnh và máng trượt tì động bằng nhựa cao phân tử mới.
4. Các bánh răng trục cam và bánh răng trục khuỷu mới đồng bộ.
5. Phớt chắn dầu đầu trục khuỷu mới và bôi keo làm kín nắp xích chuyên dụng chịu dầu nhiệt độ cao.

6. Câu hỏi thường gặp về hệ thống xích cam ô tô (FAQ)

Xích cam ô tô thực sự có bền trọn đời xe không?
Khái niệm "trọn đời" (Lifetime) thường chỉ tương đương với thời gian bảo hành hoặc khoảng 150.000 – 200.000 km trong điều kiện thay dầu định kỳ lý tưởng. Trong điều kiện khí hậu nóng ẩm, kẹt xe nhiều và dầu nhớt xuống cấp nhanh tại Việt Nam, xích cam vẫn bị mài mòn vi mô và cần được kiểm tra, thay thế sau mốc vận hành này.

Dấu hiệu rõ nhất cho thấy xích cam ô tô đã bị giãn là gì?
Dấu hiệu lâm sàng điển hình nhất là tiếng kêu rào rào, xào xạc kim loại va đập ở đầu nắp máy trong 2 – 5 giây đầu tiên khi nổ máy buổi sáng, kết hợp với hiện tượng xe bị ỳ máy, đạp ga không bốc và đèn Check Engine báo mã lỗi P0016 hoặc P0017.

Dầu nhớt động cơ có ảnh hưởng đến tuổi thọ của xích cam không?
Dầu nhớt có vai trò sống còn đối với xích cam. Sử dụng dầu nhớt tổng hợp toàn phần đạt tiêu chuẩn API SP hoặc ILSAC GF-6 (tiêu chuẩn có các bài kiểm tra nghiêm ngặt về chống mài mòn xích cam - Timing Chain Wear Test) và thay dầu đúng định kỳ 5.000 – 10.000 km sẽ giúp triệt tiêu cặn bùn than, kéo dài tuổi thọ của hệ thống xích cam lên mức tối đa.

Việc lắng nghe các âm thanh lạ khi khởi động nguội, tuân thủ chu kỳ thay dầu nhớt động cơ chất lượng cao và định kỳ kiểm tra độ nhô của ty tăng cam là biện pháp tối ưu giúp chủ xe bảo vệ trái tim của chiếc xe, phòng ngừa những sự cố cơ khí nghiêm trọng và tiết kiệm tối đa chi phí bảo dưỡng.
