VAN TIẾT LƯU ĐIỀU HÒA TXV NGHẸT ĐÓNG TUYẾT: MẤT LẠNH GIỮA TRƯA VÀ ÁP SUẤT TỤT CHÂN KHÔNG

Van tiết lưu điều hòa ô tô bị nghẹt đóng tuyết là một trong những hiện tượng nhiệt động học kỳ lạ nhưng gây tê liệt hoàn toàn hệ thống làm mát cabin, đặc biệt là vào những thời điểm nắng nóng đỉnh điểm 40°C giữa trưa hè. Chiếc xe ô tô đang vận hành bình thường bỗng nhiên mất lạnh hoàn toàn, các cửa gió táp-lô chỉ phả ra hơi gió nóng ẩm hầm hập như lò nung. Mở nắp ca-pô kiểm tra, tài xế bất ngờ phát hiện cụm ống nhôm và van tiết lưu tại vách ngăn khoang máy bị đóng một tảng băng tuyết dày cộm, trắng xóa như đá tuyết tủ lạnh. Nhiều chủ xe và thợ thiếu kinh nghiệm vội vàng nạp thêm ga lạnh vì nghĩ rằng xe bị "thiếu ga", dẫn tới thảm họa áp suất cao áp vọt kịch trần làm vỡ phớt lốc lạnh hoặc cháy cuộn từ lốc nén. Bản chất thực sự của sự cố là do van tiết lưu nhiệt kiểu khối hộp (Block-type Thermal Expansion Valve - TXV) bị nghẹt kẹt đóng lỗ kim phun tiết lưu, khiến áp suất đường hạ áp tụt thẳng về dải chân không âm trong khi cao áp dồn ứ nguy hiểm. Nắm vững bản chất nhiệt động học, quy chuẩn chẩn đoán bằng đồng hồ đo áp suất đôi và quy trình thay thế chuẩn xưởng sẽ giúp khôi phục luồng gió mát buốt 5°C – 7°C và bảo vệ tuổi thọ cho lốc lạnh.

VAN TIẾT LƯU ĐIỀU HÒA TXV NGHẸT ĐÓNG TUYẾT: MẤT LẠNH GIỮA TRƯA VÀ ÁP SUẤT TỤT CHÂN KHÔNG

1. Bản chất Cơ học & Nhiệt động học: Cấu tạo và vai trò của van tiết lưu nhiệt TXV

Trong chu trình làm lạnh nén hơi khép kín của hệ thống điều hòa ô tô (A/C Refrigeration Cycle), van tiết lưu nhiệt (Thermal Expansion Valve - TXV) đóng vai trò là "người gác cổng" phân định ranh giới giữa Đường cao áp (High Pressure Side) và Đường hạ áp (Low Pressure Side):

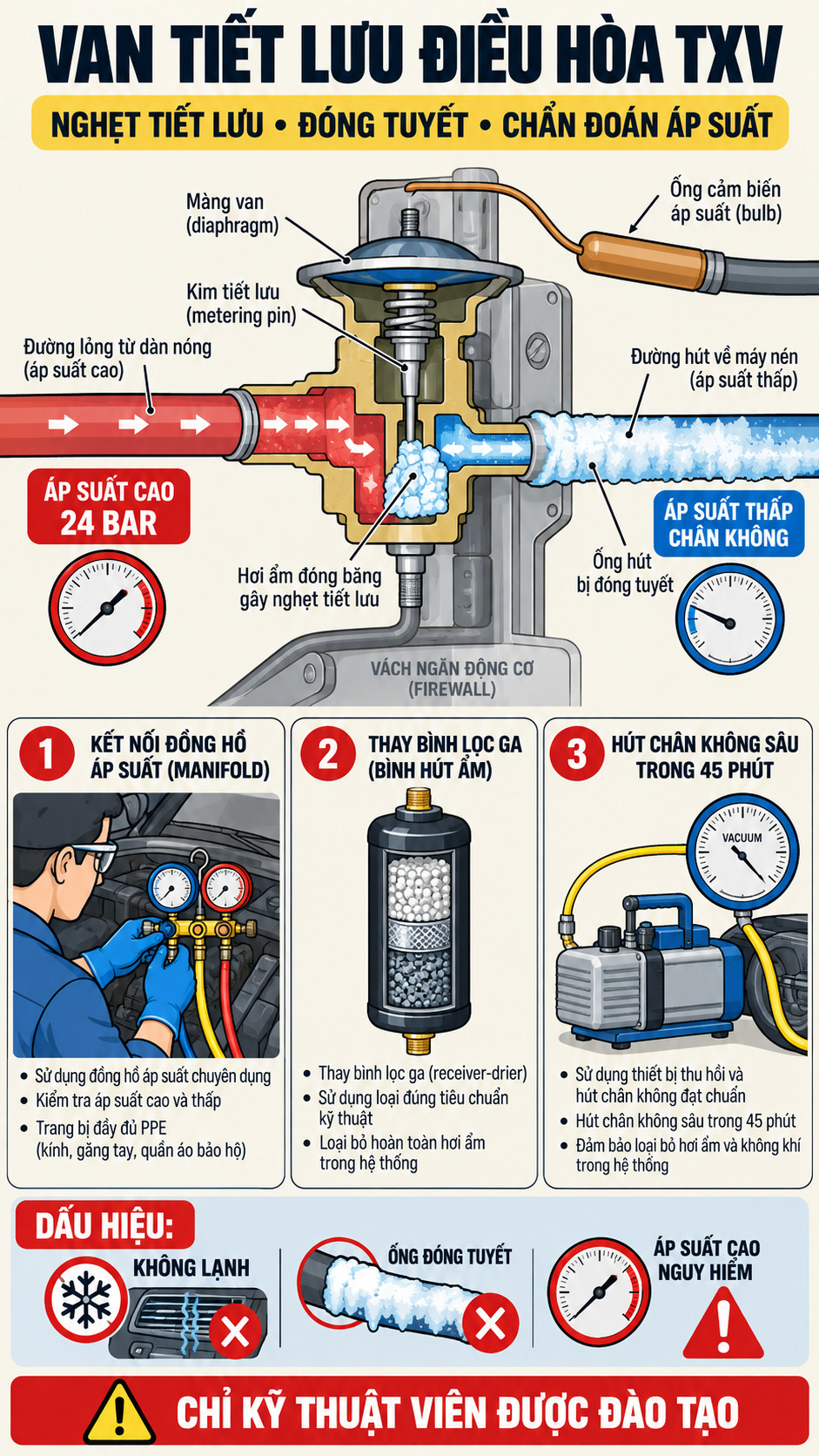

A. Cấu tạo cơ khí chính xác của van tiết lưu kiểu khối hộp (Block-type TXV)

Cụm van tiết lưu kiểu khối hộp hiện đại được chế tạo bằng hợp kim nhôm nguyên khối, gắn trực tiếp tại vách ngăn (Firewall) ngăn cách giữa khoang động cơ và cụm giàn lạnh táp-lô:

• Lỗ kim phun tiết lưu siêu nhỏ (Precision Metering Orifice): Lỗ phun có đường kính chỉ khoảng 1.0 – 1.5 mm, nơi môi chất ga lạnh dạng lỏng áp suất cao phun qua để giãn nở giảm áp.
• Kim van điều tiết (Metering Pin & Ball): Chuyển động tịnh tiến siêu chính xác để thay đổi tiết diện lưu lượng dòng ga lạnh.
• Màng kim loại đàn hồi (Diaphragm) và Cảm biến nhiệt (Sensing Element): Cảm biến nhiệt tiếp xúc trực tiếp với đường ga hơi hạ áp đi ra khỏi giàn lạnh, liên tục đo độ quá nhiệt (Superheat) để tự động điều khiển độ mở của kim van theo thời gian thực.

B. Nguyên lý giãn nở tụt áp thu nhiệt tạo luồng khí mát

Quy trình thu nhiệt làm lạnh của hệ thống điều hòa diễn ra theo các bước chuyển đổi pha môi chất:

• Môi chất R134a hoặc R1234yf dạng lỏng ở áp suất cao từ 15 bar đến 20 bar và nhiệt độ ấm (khoảng 50°C – 60°C) từ giàn nóng được bơm tới đầu vào của van TXV.
• Khi phun qua khe hẹp của lỗ kim tiết lưu, áp suất môi chất đột ngột tụt giảm sâu xuống ngưỡng hạ áp từ 1.8 bar đến 2.2 bar (25 – 32 PSI).
• Theo định luật nhiệt động lực học, sự tụt áp đột ngột khiến ga lỏng lập tức sôi bùng lên và bay hơi thành thể sương mù ở nhiệt độ rất thấp từ 0°C đến 4°C ngay trong lòng giàn lạnh. Môi chất bay hơi hấp thụ toàn bộ nhiệt lượng của dòng không khí cabin thổi qua, tạo ra luồng gió mát lạnh sảng khoái phả vào khoang xe.

2. Cơ chế nghẹt kẹt đóng van TXV & Hiện tượng đóng tuyết trắng xóa giữa trưa nắng

Sau 5 – 8 năm vận hành hoặc sau những lần sửa chữa nạp ga không đúng quy chuẩn kỹ thuật, van TXV rất dễ gặp sự cố nghẹt kẹt đóng:

A. Ba nguyên nhân gốc rễ gây tắc nghẽn lỗ kim van tiết lưu

1. Tắc ẩm đóng đá vi mô (Moisture Freeze-up): Quy trình hút chân không không đạt chuẩn làm hơi ẩm không khí còn sót lại trong hệ thống hòa lẫn vào ga lạnh. Khi đi qua lỗ phun van tiết lưu có nhiệt độ hạ xuống dưới 0°C, hơi ẩm lập tức đông kết thành các tinh thể băng tuyết đá li ti, bít nghẹt hoàn toàn lỗ kim phun.
2. Bục vỡ túi hạt hút ẩm phin lọc ga (Desiccant Bag Rupture): Túi vải chứa hạt hút ẩm Silica Gel trong giàn nóng bị mục rách sau nhiều năm, giải phóng hàng vạn hạt bột hút ẩm mịn theo dòng ga chèn nghẹt cứng cửa van tiết lưu.
3. Mạt nhôm lốc lạnh và cặn dầu cháy keo: Ma sát mài mòn từ pít-tông lốc lạnh sinh mạt nhôm mịn kết hợp với dầu lạnh PAG bị biến chất cháy keo do quá nhiệt, tạo thành khối cặn bùn dẻo bám kẹt con trượt kim van.

B. Hiện tượng đóng tuyết dày cộm tại cổ van vách ngăn ca-pô

Khi lỗ kim van TXV bị nghẹt tắc chỉ còn một khe hở vi mô siêu hẹp:

• Quá trình giãn nở tụt áp thu nhiệt không còn diễn ra bên trong lòng giàn lạnh táp-lô theo đúng thiết kế, mà diễn ra ngay lập tức tại cục nhôm của van tiết lưu và đoạn ống nhôm hồi hạ áp ngoài vách ngăn ca-pô.
• Nhiệt độ bề mặt cụm van và ống nhôm tụt sâu xuống dưới 0°C.
• Hơi ẩm nóng trong khoang động cơ gặp bề mặt nhôm âm độ lập tức ngưng tụ và đông kết thành một tảng băng tuyết đá màu trắng xóa dày cộm bọc kín cụm van tiết lưu.

C. Cabin xe bị nóng hầm hập và sai lầm nạp thêm ga phá hủy lốc lạnh

Do lỗ van bị bít nghẹt, lượng môi chất ga lạnh đi vào giàn lạnh táp-lô bị bóp nghẹt gần như bằng 0, khiến giàn lạnh không có môi chất bay hơi thu nhiệt và cửa gió chỉ thổi ra gió nóng. Nhiều thợ thấy mất lạnh vội vàng nạp thêm ga vào hệ thống:

• Do van tiết lưu đang chặn đứng dòng tuần hoàn, lượng ga nạp thêm làm áp suất đường cao áp tăng vọt phi mã vượt quá 28 – 32 bar (trên 450 PSI).
• Áp lực nén ngược dữ dội làm cong vênh lá van lốc lạnh, thổi bay phớt đầu trục lốc nén hoặc làm cháy cuộn hít từ lốc lạnh, biến một lỗi van nhỏ thành thảm họa hỏng lốc nén tốn kém hàng chục triệu đồng!

3. Ma trận chẩn đoán sự cố hệ thống lạnh bằng đồng hồ đo áp suất đôi (Manifold Gauge)

Bảng ma trận chỉ số áp suất giúp kỹ thuật viên chẩn đoán phân biệt chính xác hiện tượng van tiết lưu kẹt đóng với các hư hỏng lạnh khác:

4. Bảng thông số kỹ thuật tiêu chuẩn của hệ thống điều hòa ô tô

Các chỉ số nhiệt độ và áp suất vận hành tiêu chuẩn khi hệ thống điều hòa hoạt động hoàn hảo:

5. Quy trình 4 bước thay thế van tiết lưu TXV & Xử lý ẩm hệ thống chuẩn xưởng SOP

Thay thế van tiết lưu đòi hỏi quy trình kỹ thuật nghiêm ngặt và đồng bộ để triệt tiêu tận gốc nguyên nhân gây tắc nghẽn:

Bước 1: Thu hồi môi chất và tháo dỡ cụm van tiết lưu cũ

Sử dụng máy chuyên dụng thu hồi toàn bộ lượng ga lạnh cũ ra khỏi hệ thống một cách an toàn. Tại vách ngăn khoang máy, dùng khẩu 10 mm tháo 2 bu-lông giữ mặt bích đường ống ga vào van. Dùng lục giác tháo 2 bu-lông cố định cụm van TXV vào đầu giàn lạnh và nhấc cụm van cũ ra ngoài. Quan sát lỗ kim phun của van cũ sẽ thấy cặn mạt nhôm xám đen hoặc hạt bột hút ẩm bám nghẹt kín miệng van.

Bước 2: Thay thế phin lọc ga sấy ẩm (Receiver Drier) và súc rửa đường ống

Bắt buộc thay mới túi hạt hút ẩm phin lọc ga trên giàn nóng: Đây là bước không thể bỏ qua, bởi nếu giữ lại phin lọc cũ đã bão hòa ẩm hoặc vỡ túi hạt, hơi ẩm tồn dư sẽ lập tức làm nghẹt van tiết lưu mới chỉ sau vài ngày. Sử dụng dung dịch súc rửa đường ống A/C Flush chuyên dụng kết hợp khí nén thổi sạch toàn bộ mạt kim loại và dầu bẩn cặn lắng trong giàn nóng và giàn lạnh.

Bước 3: Lắp đặt van tiết lưu mới chính hãng và thay mới gioăng HNBR

Lắp đặt cụm van tiết lưu nhiệt dạng khối hộp mới chính hãng (Denso, Valeo, Hanon). Thay mới toàn bộ các gioăng cao su O-ring làm kín bằng gioăng chất liệu HNBR chuyên dụng màu xanh lá cây. Thoa một lớp dầu lạnh PAG sạch lên bề mặt gioăng trước khi lắp ráp để chống rách gioăng và đảm bảo độ kín khít tuyệt đối. Siết các bu-lông mặt bích đúng lực tiêu chuẩn nhà sản xuất.

Bước 4: Hút chân không sâu 45 phút và nạp ga dầu chuẩn thông số

Kết nối máy hút chân không và thực hiện hút chân không sâu liên tục trong 30 đến 45 phút (đạt độ chân không dưới -29.9 inHg) nhằm triệt tiêu hoàn toàn hơi nước còn sót lại. Nạp ga lạnh tinh khiết đúng khối lượng định mức (gram) và bổ sung dầu lạnh PAG theo đúng tem thông số kỹ thuật dán dưới nắp ca-pô. Khởi động xe, bật điều hòa ở mức Max: kim hạ áp đứng vững ở 30 PSI, cao áp đạt 190 PSI, tảng băng tuyết biến mất hoàn toàn và cửa gió táp-lô phả ra luồng gió mát buốt 5°C – 7°C.

6. Câu hỏi thường gặp (FAQ) về van tiết lưu điều hòa ô tô

1. Thấy ống nhôm ngoài ca-pô đóng tuyết thì có phải điều hòa đang lạnh quá tốt không?
Hoàn toàn sai lầm. Ống nhôm đóng tuyết trắng xóa là dấu hiệu bệnh lý nguy hiểm cảnh báo quá trình bay hơi thu nhiệt diễn ra sai vị trí do van tiết lưu bị nghẹt hoặc quạt gió cabin không chạy. Hệ thống đang bị mất lạnh hoàn toàn bên trong nội thất chứ không phải lạnh tốt.

2. Có thể tháo van tiết lưu ra súc rửa bằng xăng hoặc RP7 rồi dùng lại không?
Không nên làm như vậy. Lỗ kim phun và cơ cấu màng kim loại đàn hồi của van TXV là chi tiết cơ khí vi mô cực kỳ nhạy cảm. Việc súc rửa thủ công không thể phục hồi độ đàn hồi của màng van và nguy cơ tái tắc nghẽn là rất cao. Chi phí van TXV mới khá hợp lý nên việc thay thế mới là giải pháp an toàn nhất.

3. Bao lâu thì nên thay phin lọc ga sấy ẩm một lần?
Phin lọc ga sấy ẩm (hoặc túi hút ẩm giàn nóng) nên được thay thế định kỳ sau mỗi 50.000 – 80.000 km hoặc sau mỗi lần mở hở hệ thống điều hòa để sửa chữa nhằm đảm bảo môi chất luôn khô ráo và sạch cặn bẩn.
