VAN ĐUÔI LỐC LẠNH ECV KẸT GIỮA TRƯA: ĐIỀU HÒA MẤT LẠNH GARANTI VÀ CÁCH XỬ LÝ

Van đuôi lốc lạnh ECV kẹt giữa trưa là một trong những hiện tượng hư hỏng gây bức xúc và khó hiểu hàng đầu đối với người sử dụng ô tô đời mới. Trong những ngày hè oi ả với nhiệt độ ngoài trời lên tới 40°C – 42°C, khi xe lưu thông tốc độ cao trên đường trường hoặc cao tốc, hệ thống điều hòa vẫn thổi ra luồng gió mát lạnh sâu buốt ruột. Thế nhưng, cứ mỗi khi xe giảm tốc độ về số thấp, bò chậm nhích từng mét trong dòng người kẹt xe hay dừng chờ đèn đỏ ở chế độ nổ cầm chừng garanti, các cửa gió táp-lô bỗng chốc mất sạch hơi lạnh, chỉ còn phả ra luồng gió nóng ẩm ngột ngạt và bí bách như lò xông hơi. Khi đạp ga tăng tốc chạy bốc trở lại, luồng hơi mát lạnh lại đột quay trở lại như chưa hề có sự cố gì xảy ra. Khi mang xe đến các xưởng sửa chữa thông thường, nhiều chủ xe thường bị "phán" bệnh lốc nén bị tụt hơi, yếu cơ và bị tư vấn thay thế trọn bộ cả cụm lốc lạnh đắt đỏ với chi phí từ 10 đến 25 triệu đồng. Trong khi đó, thủ phạm thực sự thường chỉ là chiếc van điều khiển lưu lượng điện tử (Electronic Control Valve - ECV) gắn ở đuôi lốc nén bị kẹt cặn bẩn cơ học. Hiểu rõ nguyên lý đĩa lắc biến thiên và quy trình đo kiểm chuẩn xưởng sẽ giúp giải quyết triệt để sự cố với mức chi phí tiết kiệm đến 90%.

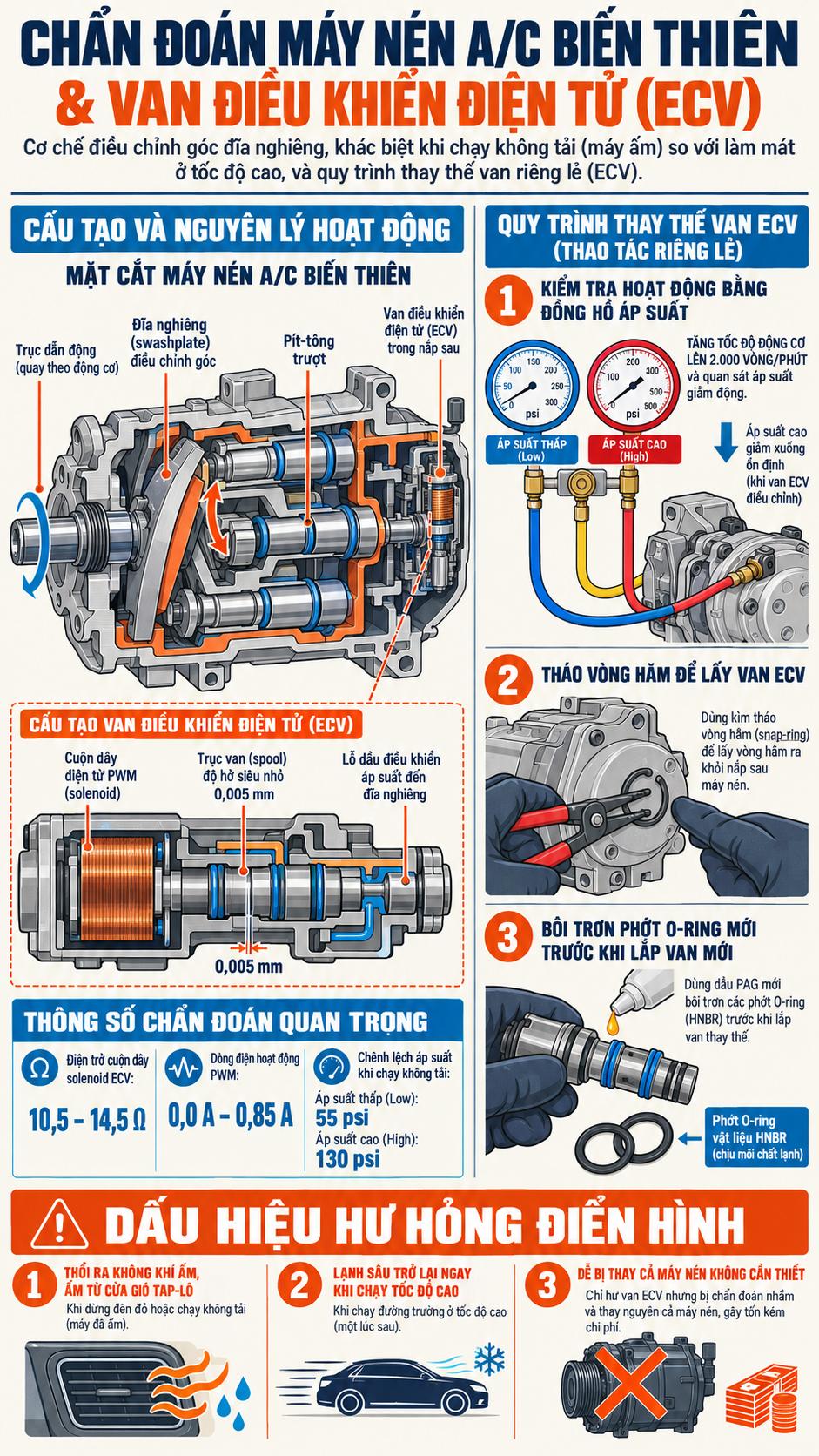

Cấu tạo lốc lạnh biến thiên đĩa lắc bị kẹt van đuôi lốc ECV và quy trình đo áp suất ga thay van điều hòa ô tô

1. Bản chất cơ học & Điện tử: Cấu tạo lốc lạnh biến thiên và van điều khiển đuôi lốc (ECV)

Trên các dòng xe hơi thế hệ mới hiện nay (như Hyundai Accent, Elantra, Santa Fe, Tucson; Kia Cerato, K3, Seltos; Ford Ranger, Everest; Toyota Camry, Altis; Chevrolet Cruze; BMW, Mercedes-Benz, Audi...), nhà sản xuất đã loại bỏ gần như hoàn toàn dòng lốc lạnh pít-tông cố định truyền thống đóng ngắt ngắt quãng bằng ly hợp từ (Magnetic Clutch). Thay vào đó, toàn bộ đều chuyển sang trang bị Lốc nén điều hòa biến thiên dung tích (Variable Displacement Swashplate Compressor):

A. Cơ chế đĩa lắc thay đổi hành trình pít-tông (Swashplate Mechanism)

Trục lốc nén được nối cứng và quay liên tục cùng động cơ thông qua puly giảm chấn cao su (không ngắt nhả bằng mặt hít ly hợp từ). Bên trong lốc nén, các pít-tông được gắn vào một đĩa nghiêng tự do gọi là Đĩa lắc (Swashplate). Góc nghiêng của đĩa lắc này so với trục quay sẽ quyết định trực tiếp hành trình dịch chuyển (Stroke) của các pít-tông:

• Giai đoạn làm lạnh cực đại (Full Displacement): Khi cabin đang nóng đỉnh điểm, đĩa lắc được điều khiển nghiêng tới góc cực đại từ 20° đến 25°. Hành trình pít-tông đạt mức dài nhất, lốc nén hoạt động ở mức 100% công suất thiết kế, bơm lưu lượng môi chất lạnh tối đa qua giàn nóng và giàn lạnh.
• Giai đoạn duy trì tải tối thiểu (Minimum Displacement): Khi nhiệt độ cabin đã đạt mức mát cài đặt, đĩa lắc được ép dựng đứng thẳng gần như vuông góc với trục (góc nghiêng chỉ còn 1° đến 3°). Hành trình dịch chuyển của pít-tông co ngắn lại chỉ còn vài milimet, lốc nén chỉ duy trì khoảng 2% đến 5% công suất làm việc để luân chuyển dầu bôi trơn hệ thống mà không làm lạnh.

B. Vai trò điều phối thủy lực của van điện từ đuôi lốc ECV (Electronic Control Valve)

Chi tiết cơ điện tử quyết định việc đĩa lắc nghiêng nhiều hay nghiêng ít chính là Van điều khiển đuôi lốc lạnh (ECV - Electronic Control Valve) bắt chìm ở nắp đáy đuôi lốc nén:

• Hộp điều khiển điều hòa tự động (A/C Amplifier / Climate Control Module) gửi tín hiệu xung điều biến độ rộng xung (PWM) với tần số khoảng vài trăm Hertz để điều tiết dòng điện đi vào cuộn hút của van ECV trong dải từ 0.0A (ngắt lạnh) đến 0.85A (lạnh tối đa).
• Khi dòng điện thay đổi, từ trường đẩy một con trượt kim loại siêu nhỏ đóng mở các rãnh dầu, điều tiết áp suất khí ga nén từ buồng xả vào khoang trục lốc (Crankcase Pressure). Áp suất trong khoang trục lốc tăng lên hay giảm đi sẽ tác động trực tiếp vào mặt sau của đĩa lắc, ép đĩa lắc thay đổi góc nghiêng tức thời theo nhu cầu làm mát thực tế.

2. Cơ chế van ECV kẹt dính & Hiện tượng mất mát khi dừng đèn đỏ

Sau khoảng 4 đến 6 năm vận hành (tương đương 80.000 – 120.000 km di chuyển), chuỗi thoái hóa cơ học và hóa học bên trong hệ thống lạnh bắt đầu bộc lộ:

A. Thoái hóa dầu bôi trơn PAG và cặn mạt nhôm mịn làm kẹt con trượt van

Dầu bôi trơn chuyên dụng của lốc lạnh (dầu Polyalkylene Glycol - PAG 46 hoặc PAG 100) phải làm việc dưới áp suất nén liên tục lên tới 20 bar và nhiệt độ đỉnh lốc thường xuyên vượt ngưỡng 120°C. Sau nhiều năm không được bảo dưỡng thay phin lọc ga và thay dầu định kỳ, dầu PAG bị thoái hóa nhiệt, biến chất ngả sang màu vàng nâu và sinh ra các mảng keo cặn nhầy. Đồng thời, ma sát trượt của các pít-tông nhôm sinh ra một lượng mạt bụi kim loại siêu mịn.

Hỗn hợp cặn dầu bẩn này chui tọt vào bên trong lòng van ECV. Do khe hở lắp ghép cơ khí của con trượt van chỉ vỏn vẹn 0.005 mm (5 micron), các hạt mạt nhôm và cặn dầu nhanh chóng làm con trượt bị kẹt chết cứng ở vị trí góc nghiêng đĩa lắc tối thiểu (chỉ nén khoảng 5% – 10% công suất).

B. Nghịch lý: Dừng đèn đỏ mất lạnh, chạy tốc độ cao mát buốt

Chính sự kẹt cứng cơ học ở mức công suất tối thiểu này đã tạo ra hiện tượng lâm sàng kinh điển:

• Khi xe dừng chờ đèn đỏ hoặc nổ máy garanti không tải (750 – 850 RPM): Động cơ quay chậm, trục lốc nén quay chậm, kết hợp với đĩa lắc bị kẹt cứng ở góc nghiêng nhỏ (5%), khiến thể tích môi chất lạnh được pít-tông nén ra mỗi phút cực kỳ yếu ớt. Lốc nén hoàn toàn bất lực không thể tạo ra sự chênh lệch áp suất: áp suất đường hạ áp (Low Side) không hạ được xuống (giữ ở mức rất cao từ 45 đến 60 psi), trong khi đường cao áp (High Side) không lên nổi (chỉ đạt 120 – 140 psi). Ga lỏng không thể bay hơi thu nhiệt, giàn lạnh lập tức ngắt lạnh, cửa gió phả ra hơi gió nóng ẩm hầm hập.
• Khi xe tăng tốc chạy đường trường (trên 2.000 – 3.000 RPM): Trục lốc nén quay nhanh gấp 3 đến 4 lần. Dù hành trình pít-tông vẫn bị kẹt ở mức tối thiểu 5%, nhưng số chu kỳ nén mỗi giây tăng vọt đã bù đắp hoàn toàn cho hành trình ngắn. Lốc nén lại nén đủ lưu lượng ga để làm lạnh, các cửa gió táp-lô lập tức thổi ra luồng gió mát buốt sâu như xe hoàn toàn bình thường!

C. Cảnh báo chiếc "bẫy" thay cả cụm lốc lạnh đắt đỏ tại xưởng

Tại nhiều cơ sở sửa chữa thiếu thiết bị kiểm tra chuyên sâu, khi thấy áp suất ga ở chế độ garanti không đạt chuẩn, thợ kỹ thuật thường vội vã kết luận "lốc bị tụt hơi, mòn pít-tông" và bắt buộc chủ xe phải thay thế nguyên cụm lốc lạnh mới với chi phí đắt đỏ từ 12 đến 25 triệu đồng. Trong khi trên thực tế, toàn bộ phần cơ khí cơ bản của lốc nén (thân lốc, cụm pít-tông xi-lanh, đĩa lắc và bạc đạn) vẫn còn nguyên vẹn, chi tiết duy nhất bị hỏng hóc chỉ là chiếc van đuôi lốc ECV có chi phí thay thế riêng chỉ từ vài trăm nghìn đồng.

3. Ma trận chẩn đoán áp suất hệ thống điều hòa khi van ECV bị kẹt

Bằng cách cắm bộ đồng hồ đo áp suất đôi (Manifold Gauge Set) vào hai cổng dịch vụ High và Low, kỹ thuật viên có thể đọc vị chính xác tình trạng hoạt động của van ECV:

4. Bảng thông số đo đạc & Tiêu chuẩn kỹ thuật kiểm tra van ECV

Kỹ thuật viên cần sử dụng đồng hồ đo điện vạn năng VOM và máy đọc dữ liệu Live Data để đối chiếu các thông số kỹ thuật tiêu chuẩn của van ECV:

5. Quy trình 4 bước chẩn đoán bắt bệnh van ECV chuẩn kỹ thuật xưởng

Quy trình chẩn đoán lâm sàng xác định hư hỏng van đuôi lốc ECV được tiến hành qua 4 bước bài bản trong vòng 20 phút:

1. Bước 1 - Cắm đồng hồ đo áp suất đôi và đo kiểm động học 2 dải tốc độ:
   • Kết nối dây đồng hồ màu xanh vào cổng hạ áp (Low Port) và dây màu đỏ vào cổng cao áp (High Port).
   • Nổ máy xe tại chỗ, bật công tắc A/C mức gió lớn nhất, nhiệt độ chỉnh kịch sàn (LO).
   • Quan sát ở vòng tua garanti 800 RPM: Nếu kim hạ áp dâng cao bất thường 50 – 60 psi và kim cao áp chỉ đạt 130 psi.
   • Sau đó đạp giữ chân ga lên 2.000 RPM: Nếu kim hạ áp lập tức tụt sâu xuống mức chuẩn 28 psi và gió trong xe mát lạnh buốt, xác nhận sơ bộ lốc nén hoàn toàn không bị tụt hơi pít-tông mà đang bị kẹt cơ cấu biến thiên.
2. Bước 2 - Đọc dữ liệu dòng điện điều khiển trên máy chẩn đoán (Live Data Scan): Kết nối máy quét OBD-II vào hộp điều hòa, chọn xem thông số Compressor Current hoặc ECV Duty Cycle. Khi bật A/C mức lạnh nhất, hộp ECU phát xung dòng điện đạt chuẩn 0.75A – 0.82A. Dữ liệu này chứng minh hộp điều hòa, cảm biến nhiệt độ giàn lạnh và đường dây tín hiệu điện đều hoạt động hoàn hảo, nguyên nhân 100% nằm ở con trượt cơ khí van ECV.
3. Bước 3 - Đo điện trở cuộn dây van ECV bằng đồng hồ VOM: Rút giắc cắm điện của van ECV ở đuôi lốc, cắm hai que đo đồng hồ vạn năng đo giá trị điện trở thuần. Nếu điện trở nằm chuẩn trong dải 10.5 Ω đến 14.5 Ω, cuộn cảm biến từ hoàn toàn tốt. Sự cố khẳng định chắc chắn do cặn dầu bẩn làm kẹt con trượt thủy lực bên trong van.
4. Bước 4 - Kiểm tra độ bẩn của dầu lạnh qua mắt thăm hoặc van nạp: Xả thử một lượng rất nhỏ dầu lạnh qua van dịch vụ vào mảnh vải trắng: nếu dầu lạnh có màu trong suốt hoặc hơi vàng nhạt thì lốc máy còn rất tốt; nếu dầu lạnh có màu đen kịt kèm mạt nhôm lấp lánh thì lốc đã bị xước nòng, cần súc rửa toàn bộ giàn trước khi thay van.

6. Quy trình 4 bước thay thế riêng van đuôi lốc ECV chuẩn kỹ thuật trong 45 phút

Thay vì tốn kém thay cả cụm lốc lạnh, kỹ thuật viên có thể tiến hành thay thế riêng chiếc van đuôi lốc ECV theo quy trình chuẩn sau:

1. Bước 1 - Thu hồi môi chất lạnh an toàn: Kết nối máy thu hồi và nạp ga chuyên dụng vào xe. Hút sạch toàn bộ lượng ga R134a hoặc R1234yf trong hệ thống lưu vào bình chứa để bảo vệ môi trường và tái sử dụng.
2. Bước 2 - Tháo phe hãm và rút van ECV cũ ra ngoài: Nâng xe lên cầu nâng, tháo tấm chắn bảo vệ gầm dưới lốc lạnh. Rút giắc cắm điện của van ECV. Sử dụng kìm mở phe chuyên dụng (Snap Ring Pliers) bóp tháo vòng phe cài giữ van bằng thép ở nắp đuôi lốc. Dùng tay lắc nhẹ và rút thẳng chiếc van ECV cũ ra ngoài khay hứng (hứng khoảng 10 – 20 ml dầu lạnh chảy ra).
3. Bước 3 - Lắp đặt van ECV mới chính hãng với gioăng O-ring chịu nhiệt: Sử dụng van ECV mới đúng mã phụ tùng chính hãng. Bôi một lớp dầu lạnh PAG mới lên các gioăng cao su O-ring (chất liệu cao su tổng hợp HNBR chịu ga) bọc quanh thân van. Ấn dứt khoát chiếc van mới vào lỗ đuôi lốc cho đến khi ngập hết các rãnh, lắp lại phe hãm bằng thép và kiểm tra độ khóa chắc chắn. Cắm lại giắc điện kín khít.
4. Bước 4 - Hút chân không và nạp lại ga lạnh theo đúng định lượng: Bật máy hút chân không sâu hệ thống điều hòa trong tối thiểu 20 phút để rút kiệt toàn bộ hơi ẩm lọt vào đường ống. Nạp lại đúng khối lượng ga lạnh (gram) theo đúng tem chỉ dẫn của nhà sản xuất dán dưới nắp ca-pô. Nổ máy kiểm tra: xe đỗ garanti giữa trưa nắng cửa gió táp-lô lập tức phả ra luồng khí mát buốt sâu đạt 5°C – 7°C, kết thúc quy trình xử lý thành công.

7. Câu hỏi thường gặp về van đuôi lốc lạnh ECV (FAQ)

Q1: Thay van đuôi lốc ECV có cần phải tháo hạ toàn bộ lốc lạnh ra khỏi xe không?
Trả lời: Trên hầu hết các dòng xe, không cần tháo hạ lốc nén ra khỏi khoang máy. Kỹ thuật viên chỉ cần nâng xe lên cầu, tháo tấm chắn gầm là có thể thao tác tháo lắp trực tiếp van ECV ở đuôi lốc ngay trên xe, giúp tiết kiệm rất nhiều thời gian và chi phí công thợ.

Q2: Có thể tháo van ECV ra ngâm dầu hỏa hoặc xịt RP7 để tẩy rửa rồi dùng lại được không?
Trả lời: Tuyệt đối không nên làm vậy. Rãnh con trượt van ECV cực kỳ tinh xảo và các phốt cao su bên trong đã bị chai cứng lão hóa. Việc tẩy rửa bằng hóa chất không chuyên dụng sẽ làm hỏng cuộn cảm từ và rách gioăng, van sau khi lắp lại thường chỉ chạy được vài ngày là lại bị kẹt tiếp.

Q3: Làm thế nào để phòng tránh hiện tượng kẹt van đuôi lốc lạnh ECV?
Trả lời: Chủ xe nên duy trì thói quen định kỳ bảo dưỡng hệ thống điều hòa sau mỗi 40.000 – 50.000 km hoặc sau 2 năm: thay phin lọc ga hút ẩm, thu hồi và nạp lại dầu bôi trơn PAG mới chính hãng để loại bỏ cặn mạt bẩn, giữ cho môi trường làm việc của van ECV luôn sạch sẽ.

Lời kết: Van điều khiển đuôi lốc lạnh ECV là một linh kiện cơ điện tử nhỏ bé nhưng nắm giữ vai trò trái tim điều phối toàn bộ hiệu năng làm lạnh trên ô tô đời mới. Việc hiểu đúng bản chất sự cố mất lạnh khi đỗ xe garanti, trang bị kỹ năng chẩn đoán áp suất đôi chuẩn xưởng và sáng suốt lựa chọn giải pháp thay thế riêng van ECV chính hãng là quyết định sửa chữa thông thái, giúp khôi phục không gian cabin mát buốt sảng khoái và tiết kiệm hàng chục triệu đồng chi phí bảo dưỡng cho chủ xe.
