TRỤC CÁC-ĐĂNG MẤT CÂN BẰNG ĐỘNG: SÀN XE RUNG Ở 60-80 KM/H VÀ TIẾNG KÊU KENG KHI VÀO SỐ

Trục các-đăng mất cân bằng động là một trong những sự cố cơ khí truyền động nguy hiểm và gây khó chịu tột cùng cho người ngồi trên các dòng xe dẫn động cầu sau (RWD) hoặc hai cầu (4WD / AWD). Khi xe di chuyển ở dải tốc độ thấp dưới 40 km/h hoặc chạy nhanh trên 90 km/h, chiếc xe vận hành tương đối êm ái bình thường. Thế nhưng, cứ mỗi khi kim đồng hồ tốc độ chạm vào dải vận tốc từ 60 đến 80 km/h, toàn bộ sàn xe, bệ tỳ tay trung tâm và hàng ghế ngồi bỗng nhiên bị rung giật rần rần bần bật như một chiếc máy đầm rung công trình. Đi kèm với đó, mỗi khi tài xế dừng xe gạt cần số từ P sang D hoặc chuyển từ N sang R, dưới gầm bệ sàn xe lại phát ra một tiếng va đập kim loại đanh gọn vang lên tiếng "keng... keng..." hoặc "cục" rất rõ rệt. Rất nhiều chủ xe nhầm lẫn hiện tượng này với sự cố mất cân bằng động lốp xe hoặc cong vênh mâm và liên tục đi cân mâm bấm chì nhưng độ rung vẫn không hề suy giảm. Căn nguyên thực sự bắt nguồn từ sự mài mòn rơ lắc của khớp các-đăng chữ thập và sự xé rách của cụm cao su bi treo trung gian. Hiểu rõ quy luật dao động cộng hưởng cơ học và quy trình cân bằng động chuẩn xưởng sẽ giúp giải quyết triệt để sự cố, bảo vệ an toàn cho toàn bộ hệ thống truyền lực của xe.

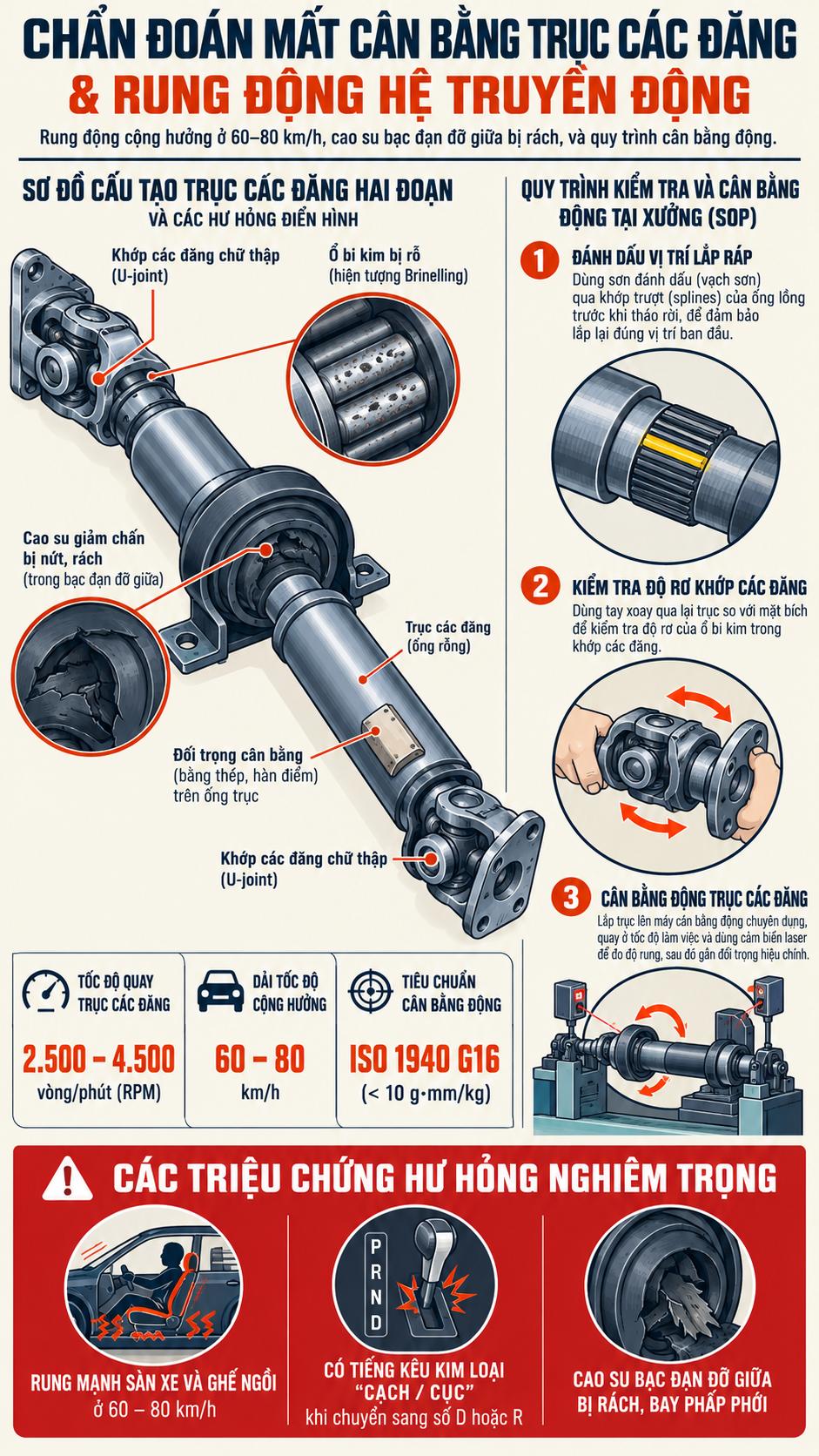

Cấu tạo trục các-đăng ô tô bị mất cân bằng động rách bi treo và quy trình kiểm tra khớp chữ thập cân bằng động chuẩn xưởng

1. Bản chất cơ học: Cấu tạo hệ thống trục truyền động các-đăng (Driveshaft Assembly)

Trên các dòng xe bán tải, SUV và sedan dẫn động cầu sau (Ford Ranger, Everest; Toyota Hilux, Fortuner, Innova; Mitsubishi Triton; BMW, Mercedes-Benz...), khoảng cách hộp số đến cầu sau dài 2–3 mét được truyền động bởi Trục các-đăng (Propeller Shaft / Driveshaft):

A. Ống trục thép hoặc hợp kim nhôm rỗng (Driveshaft Tube)

Trục các-đăng gồm 2 đoạn bằng thép cán nguội hoặc nhôm rỗng chịu xoắn cao, trọng lượng nhẹ. Ở tốc độ 80 – 100 km/h, trục quay từ 2.500 đến 4.500 vòng/phút.

B. Khớp nối các-đăng chữ thập (Universal Joint / U-Joint)

Cầu sau nhún nhảy theo mặt đường khiến góc truyền lực thay đổi liên tục. Khớp chữ thập gồm con chữ thập thép tôi cứng và 4 chén bi kim bôi trơn mỡ cực áp EP2, cho phép truyền xoắn linh hoạt ở góc nghiêng từ 3° đến 8°.

C. Cụm ổ bi treo đỡ trung gian (Center Support Bearing / Carrier Bearing)

Tại điểm nối hai đoạn trục, cụm bi treo đỡ trung gian gồm ổ bi rãnh sâu bọc trong vòng cao su giảm chấn lượn sóng bắt vào xà gầm. Chi tiết này nâng đỡ đoạn giữa và triệt tiêu dao động uốn trước khi truyền lên sàn xe.

D. Khớp trượt then hoa (Slip Yoke)

Khi nhíp lá hoặc lò xo giảm xóc cầu sau co giãn, khoảng cách vật lý giữa hộp số và cầu sau liên tục thay đổi vài milimet. Khớp trượt then hoa với các rãnh răng cưa bôi trơn mỡ cho phép trục các-đăng tự do co giãn chiều dài nhịp nhàng trong suốt hành trình nhún.

2. Cơ chế mất cân bằng động, rung giật 60 – 80 km/h & Tiếng kêu "keng" khi vào số

Sau 120.000 đến 160.000 km cày ải dưới gầm xe trong điều kiện bùn lầy, nước ngập và tải nặng, hệ thống trục các-đăng sẽ rơi vào chuỗi hư hỏng cơ khí nghiêm trọng:

A. Thoái hóa và xé rách vòng cao su bi treo trung gian

Cụm bi treo nằm dưới gầm xe, liên tục chịu nước mưa, bùn đất, dầu nhớt rò rỉ và nhiệt lượng ống pô xả bên cạnh. Qua nhiều năm, vòng cao su giảm chấn bị chai cứng và xé rách toang, khiến ổ bi bị xô lệch, đoạn trục giữa lắc văng theo quỹ đạo elip truyền rung động thẳng lên sàn xe.

B. Khô mỡ và mòn rỗ chén bi kim khớp chữ thập (Brinelling Damage)

Phớt cao su chắn bụi của các chén bi chữ thập sau nhiều năm bị nứt rách khiến nước mưa ngấm vào bên trong, hòa tan và rửa trôi sạch sẽ lớp mỡ bôi trơn cực áp. Các viên bi kim bên trong bị rỉ sét và mất màng dầu bảo vệ. Dưới lực nén mô-men xoắn khổng lồ lặp đi lặp lại hàng triệu chu kỳ, các viên bi kim bị ấn lún khoét sâu vào thân con chữ thập thành các rãnh khuyết hình răng cưa (hiện tượng rỗ bề mặt cơ học - Brinelling).

Khớp chữ thập bị kẹt cứng (Binding) không thể xoay lắc tự do theo góc nghiêng, hoặc bị rơ rão khe hở cơ học lỏng lẻo.

C. Tiếng kêu kim loại "keng" hoặc "cục" khi gạt cần số P sang D hoặc R

Khi chuyển cần số từ P/N sang D hoặc R, hộp số truyền xung xoắn tức thời vào trục các-đăng. Khớp chữ thập hoặc then hoa có khe hở độ rơ lớn khiến hai bề mặt kim loại va đập mạnh, phát ra tiếng kim loại đanh gọn "keng... keng..." hoặc "cục" rõ rệt dưới sàn xe.

D. Hiện tượng rung giật cộng hưởng ở dải tốc độ "tử thần" 60 – 80 km/h

Trục các-đăng quay tốc độ cao với khối lượng lớn. Khi bi treo rách cao su kết hợp khớp chữ thập rơ lệch, tâm quay khối lượng văng khỏi tâm xoay hình học (hiện tượng Mất cân bằng động - Dynamic Unbalance):

Ở tốc độ dưới 40 km/h, lực ly tâm nhỏ nên khung gầm tự triệt tiêu rung động.
Ở dải tốc độ 60 – 80 km/h (trục quay 2.800 – 3.500 RPM), tần số ly tâm trùng khớp với tần số dao động riêng của khung gầm, gây ra Rung giật cộng hưởng cơ học (Mechanical Resonance). Toàn bộ sàn xe, bệ tỳ tay và lưng ghế bị rung bần bật rần rần. Vượt qua 90 km/h, xe thoát khỏi dải cộng hưởng nên độ rung giảm dần.
Hiểm họa: Lực rung giật ly tâm nếu kéo dài sẽ bẻ gãy bạc lót đuôi hộp số, xé rách phớt dầu và làm mẻ vỡ cụm bánh răng vi sai cầu sau.

3. Ma trận chẩn đoán hư hỏng hệ thống trục truyền động các-đăng

Để phân biệt chính xác hiện tượng rung giật do trục các-đăng với hiện tượng mất cân bằng lốp xe, kỹ thuật viên đối chiếu bảng ma trận sau:

Triệu chứng thực tế của xe	Nguyên nhân hỏng hóc cơ khí	Đặc điểm phân biệt & Hậu quả kỹ thuật
Rung rần rần sàn xe ở 60 – 80 km/h	Mất cân bằng động trục các-đăng / Rách bi treo	Rung chủ yếu ở sàn xe và ghế ngồi (khác với rung vô-lăng do lốp trước); rung tăng mạnh khi đạp ga tăng tốc.
Kêu "keng" hoặc "cục" khi vào số D/R	Rơ lỏng khớp chữ thập U-Joint / Mòn then hoa	Độ rơ góc quay lớn giữa trục và mặt bích hộp số va đập khi nhận mô-men xoắn đột ngột.
Tiếng hú rền theo tốc độ xe (Whine / Drone)	Ổ bi đỡ trung gian bị mòn rỗ hạt bi	Bạc đạn bi treo bị khô mỡ, phát tiếng hú liên tục tăng dần theo tốc độ di chuyển của xe.
Tiếng cót két nhịp nhàng ở tốc độ thấp	Khớp chữ thập bị bó kẹt khô mỡ	Tiếng kim loại cọ xát khô khốc phát ra theo từng vòng quay của trục khi xe bắt đầu lăn bánh.

4. Bảng thông số đo đạc & Tiêu chuẩn kỹ thuật cân bằng động trục các-đăng

Xưởng dịch vụ chuyên nghiệp sử dụng đồng hồ so cơ khí và máy cân bằng động công nghiệp để đối chiếu các thông số tiêu chuẩn sau:

Hạng mục đo kiểm	Thông số tiêu chuẩn kỹ thuật	Đánh giá kỹ thuật & Giới hạn hỏng hóc
Độ đảo hướng kính thân trục (Driveshaft Runout)	< 0.60 mm (Đo bằng đồng hồ so từ tính)	Nếu độ đảo uốn cong của thân ống trục > 1.0 mm (do cạ gầm vào đá), bắt buộc phải nắn thẳng trục thủy lực.
Độ rơ cơ học khớp chữ thập (Backlash Play)	0.00 mm (Hoàn toàn không có độ rơ bập bênh)	Nếu dùng tay vặn xoay cảm nhận thấy độ rơ le lói kèm tiếng cọc cạch, chén bi kim đã rỗ vẹt, phải thay thế.
Hành trình dịch chuyển tự do bi treo trung gian	1.0 mm – 2.5 mm (Cao su đàn hồi chắc chắn)	Nếu đẩy trục lên xuống dịch chuyển > 5.0 mm kèm cao su nứt rách toang, bi treo đã mất tác dụng hấp thụ rung.
Mức mất cân bằng động dư cho phép (ISO 1940 G16)	< 10 g·mm / kg (Quay thử ở 3.000 RPM)	Cân bằng động trên máy chuyên dụng, hàn đính miếng chì cân bằng thép siêu nhẹ (5g – 20g) vào thân ống trục.

5. Quy trình 4 bước kiểm tra lâm sàng độ rơ trục các-đăng chuẩn xưởng SOP

Kỹ thuật viên xưởng có thể kiểm tra bắt bệnh chính xác hệ thống trục các-đăng trên cầu nâng qua 4 bước bài bản sau:

Bước 1 - Chuẩn bị giải phóng lực căng xoắn trên trục truyền động: Nâng xe lên cầu nâng 2 trụ hoặc cầu 4 trụ an toàn. Cài cần số về vị trí N (Số Mo) và nhả hoàn toàn phanh tay. Đây là thao tác bắt buộc để giải phóng toàn bộ lực xoắn dư thừa đang ghì chặt các khớp chữ thập, cho phép trục quay tự do.
Bước 2 - Kiểm tra độ rơ cơ học khớp chữ thập bằng tay (U-Joint Play Test): Một tay giữ chặt mặt bích đuôi hộp số (hoặc mặt bích cầu sau), tay kia nắm ống trục vặn xoay đảo chiều ngược nhau. Nếu cảm nhận độ bập bênh le lói kèm tiếng kêu "lách cách... cọc cọc...", chén bi kim đã rỗ vẹt, bắt buộc phải ép thay khớp chữ thập mới.
Bước 3 - Kiểm tra độ rách nứt của cao su bi treo trung gian: Dùng hai tay ôm chặt thân ống trục ngay vị trí sát ổ bi treo, dùng sức đẩy mạnh trục theo phương thẳng đứng hướng lên trần xe và giật mạnh xuống dưới: nếu cụm ổ bi bị dịch chuyển tự do bập bênh vượt quá 5 đến 10 mm và quan sát thấy màng cao su giảm chấn bọc quanh ổ bi đã bị nứt rách toang lộ cả ổ bi thép, bi treo đã chết hoàn toàn.
Bước 4 - Đo độ đảo hướng kính thân trục bằng đồng hồ so từ tính (Runout Check): Gá chân đế từ tính của đồng hồ so lên gầm xe, đặt đầu kim đồng hồ tì vuông góc vào giữa thân ống trục các-đăng. Dùng tay quay tròn trục 360 độ: quan sát kim đồng hồ so, nếu kim dao động vượt quá 0.60 mm, trục đã bị cong vênh cơ học do va quẹt chướng ngại vật mặt đường.

6. Quy chuẩn đại tu cân bằng động trục các-đăng chuẩn xưởng Spicer / Dana

Quy trình đại tu khớp chữ thập và cân bằng động trục các-đăng chuẩn xưởng đòi hỏi độ chính xác cao:

Đánh dấu đồng pha trước khi tháo (Match Marking): Dùng bút sơn vạch đường thẳng liền mạch nối hai nửa trục trước khi rút khớp then hoa. Lắp lệch 1 răng then hoa (hiện tượng Lệch góc pha - Phasing Error) sẽ khiến hai khớp chữ thập triệt tiêu chuyển động quay đều, gây rung giật bần bật dù bi mới tinh.
Ép thay khớp chữ thập bằng máy ép thủy lực: Dùng máy ép thủy lực chuyên dụng tháo phe cài và ép chén bi ra ngoài (cấm dùng búa tạ đập phá làm méo càng chữ Y). Lắp khớp chữ thập mới chính hãng, gài phe hãm đúng độ dày để triệt tiêu độ rơ dọc trục.
Thay thế cụm bi treo đỡ trung gian mới chính hãng: Ép cụm bi treo mới vào cổ trục với lực ép đều, đảm bảo ổ bi quay êm và vòng cao su giảm chấn đàn hồi dẻo dai.
Cân bằng động trên máy quay công nghiệp (Dynamic Balancing): Đưa trục lên máy cân bằng động quay ở dải 2.500 – 3.500 RPM. Cảm biến gia tốc kế xác định điểm mất cân bằng ly tâm. Kỹ thuật viên hàn đính các miếng chì cân bằng mỏng (5g – 20g) vào thân ống trục đến khi độ rung đạt tiêu chuẩn ISO 1940 cấp chất lượng G16 (< 10 g·mm/kg), đảm bảo trục quay êm ái ở mọi dải tốc độ.

7. Câu hỏi thường gặp về trục các-đăng ô tô (FAQ)

Q1: Xe bị rung giật ở 60 – 80 km/h, làm sao phân biệt được do lốp xe mất cân bằng hay do trục các-đăng?
Trả lời: Nếu rung do lốp xe hoặc mâm méo, rung động sẽ truyền trực tiếp lên vành vô-lăng làm vô-lăng lắc qua lại trên tay lái. Còn nếu rung do trục các-đăng mất cân bằng động, vô-lăng hầu như không bị rung lắc mà toàn bộ sàn xe, bệ cần số và ghế ngồi bị rung rần rần bần bật, đồng thời độ rung tăng mạnh rõ rệt khi người lái đạp ga tăng tốc tải nặng.

Q2: Có thể chỉ thay thế riêng vòng cao su bi treo mà giữ lại ổ bi cũ được không?
Trả lời: Tuyệt đối không nên. Ổ bi và vòng cao su giảm chấn được đúc ép liền khối tại nhà máy để đảm bảo độ đồng tâm. Khi cao su đã bị xé rách thì ổ bi bên trong cũng đã bị nước ngập và tải trọng uốn làm mòn rỗ mặt bi. Cần thay thế trọn bộ cả cụm bi treo trung gian mới chính hãng.

Q3: Chu kỳ bảo dưỡng bơm mỡ khớp các-đăng là bao lâu?
Trả lời: Đối với các dòng xe bán tải và SUV có trang bị núm bơm mỡ (Grease Zerk) trên khớp chữ thập và khớp then hoa, nhà sản xuất khuyến cáo nên tiến hành bơm mỡ bôi trơn cực áp chịu nước EP2 sau mỗi 10.000 – 15.000 km hoặc sau mỗi chuyến đi off-road lội nước ngập sâu.

Lời kết: Trục truyền động các-đăng là cầu nối cơ bắp truyền tải toàn bộ sức mạnh cơ học từ động cơ xuống các bánh xe chủ động. Việc lắng nghe những dấu hiệu cảnh báo sớm như tiếng kêu keng khi vào số, nhận biết kịp thời hiện tượng rung rần sàn xe ở dải tốc độ 60 – 80 km/h và tuân thủ nghiêm ngặt quy trình cân bằng động chuẩn xưởng là chìa khóa vàng giúp bảo vệ hệ thống truyền lực, mang lại sự êm ái tĩnh lặng và an toàn tuyệt đối cho mỗi chuyến hành trình.
