THƯỚC LÁI ĐIỆN KÊU LỤC CỤC QUA ĐƯỜNG XÓC: THAY ĐỆM HOA KHẾ MDPS VÀ CĂN ỐC BẠC THANH RĂNG

Thước lái điện kêu lục cục qua đường xóc là một trong những hiện tượng hư hỏng gầm lái gây khó chịu và bất an hàng đầu đối với người sử dụng ô tô du lịch hiện nay. Khi xe lưu thông trên mặt đường nhựa bằng phẳng láng mịn, vô lăng vẫn đánh lái tương đối nhẹ nhàng và êm ái. Thế nhưng, cứ mỗi khi xe đi qua các đoạn đường bê tông gồ ghề, đường đá dăm mấp mô, gờ giảm tốc hoặc khi tài xế đứng yên lắc nhẹ vô lăng qua lại sang hai bên, ngay dưới cổ trục lái và dưới sàn gầm xe lại phát ra tiếng kêu va đập cơ khí rền rĩ "lục cục... lộc cộc... cạch cạch..." liên hồi. Rung chấn va đập truyền ngược thẳng lên vành vô lăng làm rần rần các đầu ngón tay của người lái. Khi mang xe đến các cơ sở sửa chữa thiếu chuyên sâu, chủ xe thường bị "phán" bệnh hỏng toàn bộ cụm thước lái điện tử hoặc hỏng cột lái và nhận báo giá thay thế đắt đỏ từ 15 đến 35 triệu đồng! Trong khi đó, trên thực tế, 90% căn nguyên thực sự chỉ bắt nguồn từ chiếc đệm cao su hoa khế bên trong mô-tơ trợ lực lái MDPS bị mủn nát vụn hoặc ốc bạc ép dẫn hướng thanh răng thước lái dưới gầm bị rơ lỏng cơ học. Nắm vững cấu tạo hệ thống lái C-EPS/MDPS, quy chuẩn thay thế đệm hoa khế Polyurethane nâng cấp và quy trình căn chỉnh siết ốc bạc ép chuẩn xưởng sẽ giúp chủ xe triệt tiêu hoàn toàn tiếng kêu với mức chi phí tiết kiệm đến 95%.

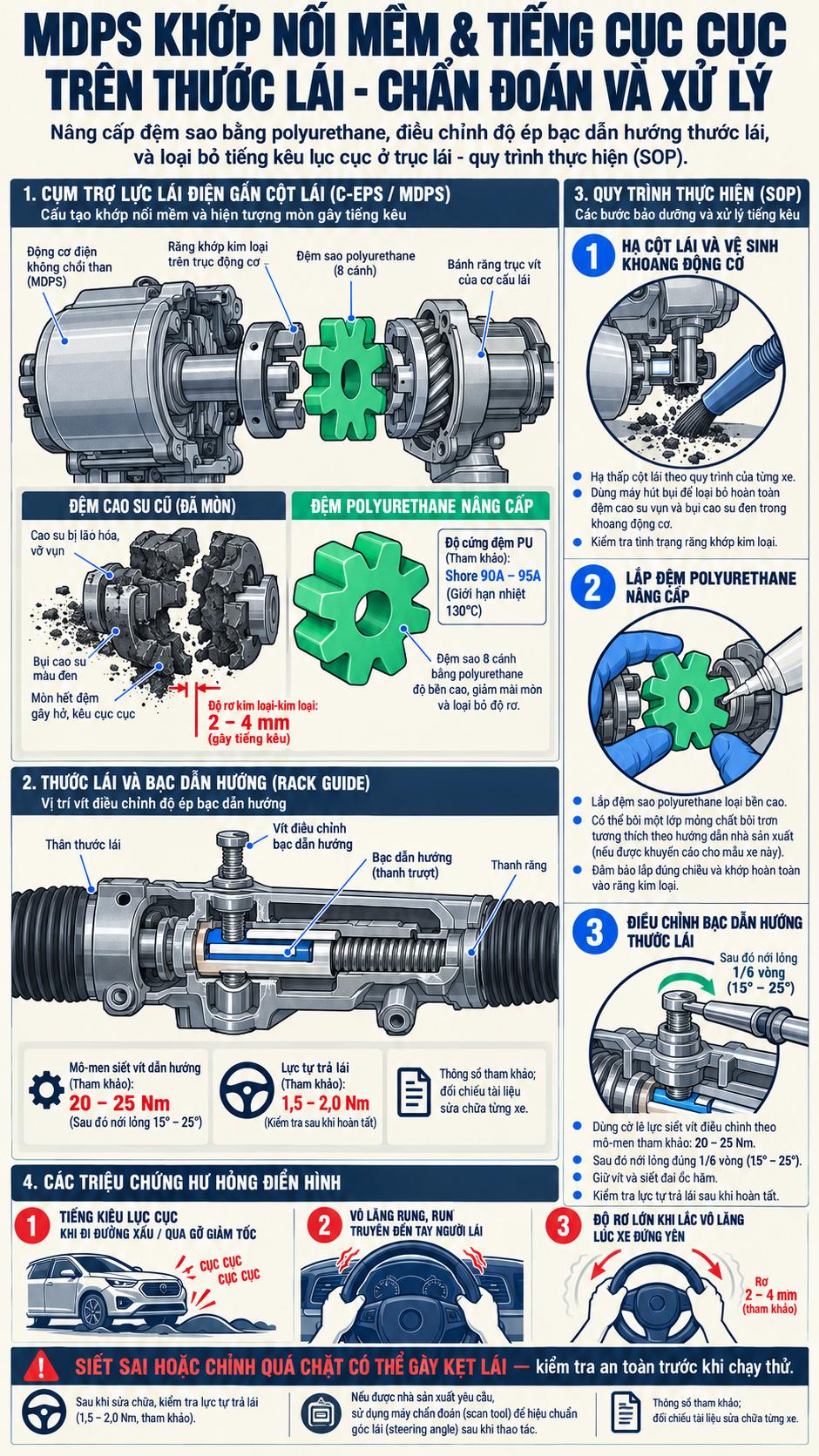

Cấu tạo mô-tơ trợ lực lái điện MDPS bị nát đệm hoa khế kêu lục cục và quy trình thay đệm Polyurethane căn ốc bạc ép chuẩn xưởng

1. Bản chất Cơ học: Cấu tạo hệ thống trợ lực lái điện C-EPS/MDPS & Vai trò của đệm hoa khế

Trên phần lớn các dòng xe du lịch cỡ nhỏ và cỡ trung phổ biến (như Hyundai Accent, Elantra, Grand i10, Santa Fe, Tucson; Kia Morning, Cerato, K3, Seltos, Sorento; Toyota Vios, Yaris, Corolla Altis; Honda City...), nhà sản xuất trang bị hệ thống Trợ lực lái điện gắn trên cột lái (Column-assisted Electric Power Steering - C-EPS / Motor-Driven Power Steering - MDPS):

A. Cụm mô-tơ trợ lực và cơ cấu trục vít me cột lái

Mô-tơ điện trợ lực không đặt dưới gầm xe mà được gắn trực tiếp trên cột lái ngay dưới vô lăng trong khoang cabin:

Mô-tơ điện DC không chổi than (Brushless DC Motor): Nhận tín hiệu điều khiển từ hộp ECU trợ lực lái (EPS ECU) dựa trên góc đánh lái và tốc độ xe để sinh mô-men xoắn hỗ trợ quay trục lái.
Cơ cấu bánh vít - trục vít (Worm & Worm Gear Reduction): Nhân lực mô-men xoắn trợ lực lên gấp hàng chục lần để xoay cột lái nhẹ nhàng.
Khớp nối mềm đệm hoa khế (MDPS Flexible Coupler / Star Bushing): Miếng đệm cao su đúc hình ngôi sao nhiều cánh (thường là 8 cánh hoặc 6 cánh) có đường kính nhỏ khoảng 40 mm, nằm xen kẽ ở giữa vấu kim loại của trục mô-tơ và vấu kim loại của trục vít truyền động. Đệm hoa khế có nhiệm vụ sống còn là hấp thụ chấn động va đập và triệt tiêu xung lực giật khi mô-tơ điện đảo chiều quay cực nhanh.

B. Cơ cấu thanh răng - bánh răng thước lái dưới gầm (Steering Rack & Pinion)

Trục cột lái nối xuống cụm thước lái dưới gầm thông qua trục các-đăng lái:

Bánh răng quả dứa (Pinion Gear): Nhận chuyển động xoay từ vô lăng để ăn khớp đẩy thanh răng tịnh tiến sang hai bên.
Bạc dẫn hướng thanh răng (Rack Bushing): Bạc trượt bằng nhựa kỹ thuật định vị đầu thanh răng trượt êm ái trong lòng ống thép.
Bạc ép dẫn hướng thanh răng (Rack Guide / Yoke): Bạc trượt kim loại kèm lò xo nén tì ép chặt lưng thanh răng ăn khớp khít khao với bánh răng quả dứa, loại bỏ hoàn toàn khe hở ăn khớp cơ khí.

2. Cơ chế mủn nát đệm hoa khế & Mòn bạc thanh răng gây tiếng kêu lục cục

Hiện tượng tiếng kêu lục cục dưới vô lăng và sàn xe thường bắt đầu xuất hiện sau 60.000 đến 100.000 km hoặc sau 4 – 6 năm vận hành:

A. Hiện tượng phân hủy thủy phân và nát vụn đệm hoa khế cao su

Đệm hoa khế nguyên bản theo xe được chế tạo từ cao su nhiệt dẻo EPDM tiêu chuẩn. Dưới nhiệt độ khoang lái vào mùa hè (có thể lên tới 60°C – 70°C khi xe đỗ dưới trời nắng) kết hợp với các cú đổi hướng đánh lái liên tục sinh nhiệt ma sát cao. Vật liệu cao su EPDM bị lão hóa nhiệt và phân hủy cấu trúc: các cánh sao bị chai cứng giòn gãy, mủn nát và bị nghiền vụn nát bét thành từng mảng bột cao su màu đen!

B. Tiếng kêu va đập kim loại "lục cục... lộc cộc" trong cổ vô lăng

Khi đệm hoa khế bị nát rỗng ruột, giữa vấu kim loại của mô-tơ và vấu kim loại của trục lái xuất hiện một khe hở độ rơ cơ học lớn từ 2.0 mm đến 4.0 mm. Mỗi khi tài xế đánh lái lắc nhẹ vô lăng sang trái – phải, hoặc khi xe chạy qua các gờ giảm tốc mấp mô: các vấu kim loại va đập trực tiếp vào nhau với gia tốc lớn, phát ra tiếng kêu "lục cục... cạch cạch..." vang rền ngay dưới cổ vô lăng và làm vô lăng rung giật bần bật vào tay lái!

C. Mòn bạc nhựa và rơ ốc bạc ép thanh răng thước lái dưới gầm

Đồng thời dưới gầm xe, bạc nhựa trượt dẫn hướng thanh răng sau hàng triệu chu kỳ dằn xóc bị mài mòn vẹt. Lò xo bạc ép thanh răng bị mỏi nhược lực làm xuất hiện khe hở giữa thanh răng và bánh răng quả dứa. Khi bánh xe nhún qua gờ xóc, phản lực mặt đường dội ngược làm thanh răng nện trực tiếp vào thành vỏ kim loại của thước lái phát ra tiếng kêu lục cục khô khốc dội lên sàn xe.

D. Cảnh báo cái bẫy thay cả cụm thước lái điện đắt đỏ tại garage

Nhiều xưởng sửa chữa vội vàng tư vấn chủ xe thay thế toàn bộ cụm thước lái điện hoặc thay cả cột lái mới với chi phí đắt đỏ từ 15 đến 35 triệu đồng. Trong khi thực tế, 90% nguyên nhân chỉ do chiếc đệm hoa khế bị nát có giá chỉ vài chục ngàn đồng và ốc bạc ép thanh răng bị rơ lỏng cần được căn chỉnh lại đúng lực tiêu chuẩn!

3. Ma trận chẩn đoán tiếng kêu hệ thống lái và thước lái điện tử

Bảng ma trận kỹ thuật giúp phân biệt chính xác vị trí phát ra tiếng kêu lục cục:

Triệu chứng thực tế	Nguyên nhân hỏng hóc cơ khí	Phương pháp chẩn đoán loại trừ & Phương án xử lý
Lắc nhẹ vô lăng tại chỗ kêu lục cục ngay cổ lái, qua gờ xóc kêu rền	Nát đệm hoa khế mô-tơ trợ lực MDPS (Coupler Bushing)	Đưa tai sát gầm táp-lô nghe rõ tiếng va đập kim loại tại cụm mô-tơ điện; thước lái dưới gầm vẫn cứng vững. Thay đệm hoa khế nâng cấp Polyurethane.
Tiếng kêu lục cục phát ra dưới sàn xe phía bên phụ khi qua ổ gà	Mòn bạc nhựa dẫn hướng thanh răng thước lái (Rack Bushing)	Dùng tay lắc mạnh đầu thanh răng bên phụ thấy rơ lắc lên xuống rõ rệt. Tháo đầu thước lái tiện ép thay bạc nhựa kỹ thuật POM mới.
Tiếng kêu lộc cộc kèm vô lăng có độ rơ lớn khi đi đường đá dăm	Rơ ốc bạc ép dẫn hướng thanh răng (Rack Guide Loose)	Nâng xe lên cầu, lắc bánh xe thấy thanh răng bị bập bênh trong bánh răng quả dứa. Căn chỉnh siết lại ốc bạc ép thanh răng theo góc chuẩn.
Tiếng lục cục khi đánh hết lái hoặc khi xe nhún nhảy mạnh	Rơ lỏng rotuyn lái trong / Rotuyn lái ngoài / Rotuyn cân bằng	Dùng kìm chết hoặc tay lắc mạnh các khớp cầu rotuyn thấy rơ lắc rão bi cao su. Thay thế rotuyn mới bị hỏng rơ.

4. Bảng thông số đo đạc & Tiêu chuẩn kỹ thuật hệ thống lái trợ lực điện

Các thông số tiêu chuẩn đo kiểm phục vụ quy trình đại tu thước lái và cột lái:

Hạng mục đo kiểm	Thông số tiêu chuẩn kỹ thuật	Ý nghĩa kỹ thuật & Giới hạn sửa chữa
Độ cứng vật liệu đệm hoa khế Polyurethane nâng cấp	Shore 90A – 95A (Chịu nhiệt độ đến 130°C)	Vật liệu PU cao cấp kháng dầu mỡ, không bị thủy phân mủn nát như cao su EPDM nguyên bản.
Lực siết ốc bạc ép dẫn hướng thanh răng (Preload Torque)	20 Nm – 25 Nm (Sau đó nới lỏng 15° – 25°)	Siết chặt triệt tiêu khe hở rồi nới lỏng góc chuẩn 1/6 vòng để thanh răng trượt mượt mà.
Mô-men xoắn xoay vô lăng tự trả lái (Self-Centering Effort)	1.5 Nm – 2.0 Nm (Đo bằng cân kéo lò xo)	Nếu > 2.5 Nm: ốc bạc ép bị siết quá chặt gây nặng lái và không tự trả lái sau khi vào cua.
Hành trình độ rơ tự do vô lăng (Steering Wheel Free Play)	< 10 mm (Đo trên vành vô lăng khi thẳng lái)	Nếu độ rơ > 30 mm: đệm hoa khế đã vỡ nát hoàn toàn hoặc khớp các-đăng lái bị rơ lỏng.

5. Quy chuẩn thay thế đệm hoa khế nâng cấp Polyurethane chuẩn xưởng SOP

Quy trình thay thế đệm hoa khế mô-tơ MDPS được thực hiện bài bản trong 1.5 – 2 giờ:

Bước 1 - Ngắt ắc quy và hạ cụm cột lái xuống sàn: Tháo cọc âm ắc quy để bảo vệ mạch điện. Tháo các ốp nhựa bảo vệ quanh cổ vô lăng và dưới chân phanh táp-lô. Rút các giắc cắm điện của mô-tơ MDPS, tháo 4 bu-lông gá cột lái và hạ thấp cụm cột lái xuống sàn xe an toàn.
Bước 2 - Tháo rời mô-tơ trợ lực và làm sạch vụn cao su nát: Tháo 3 hoặc 4 bu-lông hoa thị Torx T30 giữ cụm mô-tơ điện trợ lực lái và nhấc mô-tơ ra ngoài. Dùng tua-vít dẹp cạo sạch và dùng máy hút bụi hút sạch toàn bộ các mảnh vụn bột cao su đen nát bét bám dính trong lòng vấu kim loại của mô-tơ và trục vít. Dùng giẻ tẩm cồn lau sạch dầu bẩn.
Bước 3 - Lắp đặt đệm hoa khế nâng cấp bằng vật liệu Polyurethane (PU):
- Tuyệt đối không dùng lại đệm cao su EPDM nguyên bản vì sẽ bị mủn nát lại sau vài vạn kilomet.
- Bắt buộc thay thế bằng Đệm hoa khế đúc từ vật liệu Polyurethane (PU) cao cấp (mã phụ tùng cải tiến Hyundai/Kia 56315-2K000-FFF hoặc đệm PU độ cứng Shore 90A – 95A).
- Bôi một lớp mỡ trắng bôi trơn chuyên dụng (Lithium Complex Grease) vào các cánh sao, ấn khít đệm vào trục mô-tơ và siết lại các bu-lông bắt mô-tơ với lực siết chuẩn 18 – 22 Nm.
Bước 4 - Lắp ráp cột lái và hiệu chuẩn cảm biến góc lái: Lắp lại cụm cột lái lên xe, siết chặt các bu-lông gá. Cắm lại đầy đủ các giắc điện và cọc âm ắc quy. Dùng máy chẩn đoán OBD2 kết nối hộp EPS thực hiện quy trình hiệu chuẩn góc 0 độ cảm biến góc lái (ASP / SAS Zero Point Calibration). Lắc vô lăng kiểm tra: tiếng lục cục biến mất 100%, vô lăng đánh lái êm ru đầm chắc.

6. Quy chuẩn căn chỉnh siết ốc bạc ép thanh răng thước lái (Rack Guide SOP)

Để triệt tiêu hoàn toàn tiếng kêu lục cục dưới gầm xe do mòn thanh răng:

Bước 1 - Xác định vị trí ốc bạc ép thanh răng: Nâng xe lên cầu nâng an toàn. Xác định vị trí nắp ốc điều chỉnh bạc ép thanh răng (Rack Guide Screw) nằm ở đáy thân thước lái ngay cạnh vị trí bánh răng quả dứa.
Bước 2 - Nới lỏng đai ốc hãm (Lock Nut): Dùng cờ-lê chuyên dụng nới lỏng vòng đai ốc hãm khóa ngoài ngược chiều kim đồng hồ.
Bước 3 - Siết chặt và nới lỏng góc chuẩn (Crucial Step):
- Dùng đầu khẩu chuyên dụng siết chặt ốc bạc ép dẫn hướng thanh răng với lực siết 20 – 25 Nm để ép bạc trượt ôm khít chặt vào thanh răng, triệt tiêu toàn bộ khe hở rơ lắc cơ khí.
- Quy tắc vàng của nhà sản xuất: Sau khi siết chặt, bắt buộc phải vặn nới lỏng ngược chiều kim đồng hồ một góc chính xác từ 15° đến 25° (tương đương khoảng 1/6 vòng ren). Đây là khe hở nhiệt chuẩn cho phép thanh răng trượt nhẹ nhàng mà không bị bó kẹt.
- Giữ chặt ốc chỉnh và dùng cờ-lê siết chặt đai ốc hãm khóa ngoài với lực siết 50 – 70 Nm.
Bước 4 - Thử nghiệm lực tự trả lái trên đường thực tế: Lái thử xe trên đường: đánh lái hết hành trình sang hai bên vô lăng phải nhẹ nhàng trơn tru, đi qua gờ giảm tốc êm ru không còn tiếng lục cục dội sàn, và đặc biệt sau khi vào cua thả lỏng tay, vô lăng phải tự động trả thẳng mượt mà về vị trí trung tâm.

7. Câu hỏi thường gặp về thước lái điện và đệm hoa khế MDPS (FAQ)

Q1: Chi phí thay thế đệm hoa khế MDPS và căn chỉnh ốc bạc ép thước lái là bao nhiêu?
Trả lời: Chi phí thay thế đệm hoa khế Polyurethane cao cấp (bao gồm cả tiền linh kiện đệm PU và tiền công tháo hạ cột lái hoàn thiện) chỉ dao động từ 400.000 đến 800.000 đồng. Chi phí căn chỉnh ốc bạc ép thước lái chỉ từ 200.000 đến 400.000 đồng. Tổng chi phí chưa tới 1 triệu đồng, giúp chủ xe tiết kiệm hàng chục triệu đồng so với việc thay cả cụm thước lái mới.

Q2: Đệm hoa khế bị nát nếu không thay ngay thì có nguy cơ bị khóa cứng vô lăng không?
Trả lời: Đệm hoa khế bị nát không làm khóa cứng vô lăng vì cơ cấu trục lái và trục vít me vẫn ăn khớp cơ khí. Tuy nhiên, các vấu kim loại va đập mạnh liên tục sẽ làm biến dạng mẻ vấu, phá hỏng bánh răng trục vít me và làm hỏng mô-tơ trợ lực điện, đồng thời độ rơ lớn khiến người lái khó kiểm soát chính xác quỹ đạo xe ở tốc độ cao.

Q3: Đệm hoa khế Polyurethane có tuổi thọ bền hơn đệm cao su nguyên bản bao lâu?
Trả lời: Đệm hoa khế nâng cấp bằng vật liệu Polyurethane (PU) có độ bền cơ học và khả năng kháng nhiệt vượt trội gấp 3 đến 5 lần so với đệm cao su EPDM nguyên bản. Đệm PU có thể vận hành ổn định trên 150.000 – 200.000 km mà không bị mủn nát hay biến dạng.

Lời kết: Tiếng kêu lục cục dưới cổ vô lăng và sàn xe khi qua đường xóc là triệu chứng cơ khí kinh điển của chiếc đệm hoa khế MDPS bị mủn nát hoặc bạc ép thanh răng bị rơ lỏng. Việc nhận diện chính xác nguyên nhân, tỉnh táo từ chối những lời tư vấn thay thước lái tốn kém và sáng suốt lựa chọn giải pháp thay thế đệm hoa khế Polyurethane kết hợp căn chỉnh ốc bạc ép chuẩn xưởng là quyết định bảo dưỡng thông thái nhất, giúp khôi phục cảm giác lái đầm chắc, êm ái tuyệt đối và tiết kiệm hàng chục triệu đồng cho chủ xe.
