MÒN CHÉN ĐỘI BƠM CAO ÁP GDI TSI: NGUY CƠ MÀI VẸT TRỤC CAM VÀ CÁCH KIỂM TRA 15 PHÚT

Mòn chén đội bơm cao áp là một trong những hiểm họa cơ khí âm thầm nhưng có sức tàn phá khốc liệt nhất đối với các khối động cơ phun xăng trực tiếp hiện đại như GDI (Hyundai/Kia), TSI/TFSI (Volkswagen/Audi), EcoBoost (Ford), SkyActiv-G (Mazda) hay CGI (Mercedes-Benz). Khác với động cơ phun xăng gián tiếp truyền thống chỉ làm việc ở áp suất nhiên liệu vài bar, động cơ phun xăng trực tiếp đòi hỏi bơm cao áp nhiên liệu (HPFP) phải nén xăng lên mức áp suất cực hạn từ 150 bar đến 250 bar trước khi cấp vào buồng đốt. Để dẫn động bơm pít-tông áp lực cao này, nhà sản xuất sử dụng một vấu cam đặc biệt trên trục cam nạp tác động liên tục lên một chiếc cốc kim loại nhỏ gọi là chén đội con lăn cam (Cam Follower Tappet). Dưới tải trọng ma sát trượt khủng khiếp và nhiệt độ khắc nghiệt, lớp mạ carbon kim cương DLC bảo vệ chén đội sẽ bị mài mòn, dẫn tới đáy chén đội bị thúc bục thủng lỗ, mài vẹt đỉnh vấu trục cam nạp và phát tán hàng triệu hạt mạt sắt kim loại phá hủy toàn bộ động cơ. Việc hiểu rõ cơ chế mài mòn, nhận diện tiếng kêu lâm sàng đặc trưng và thực hiện quy trình kiểm tra phòng ngừa định kỳ 15 phút là biện pháp bảo dưỡng sống còn giúp chủ xe tránh được chi phí đại tu máy hàng chục triệu đồng.

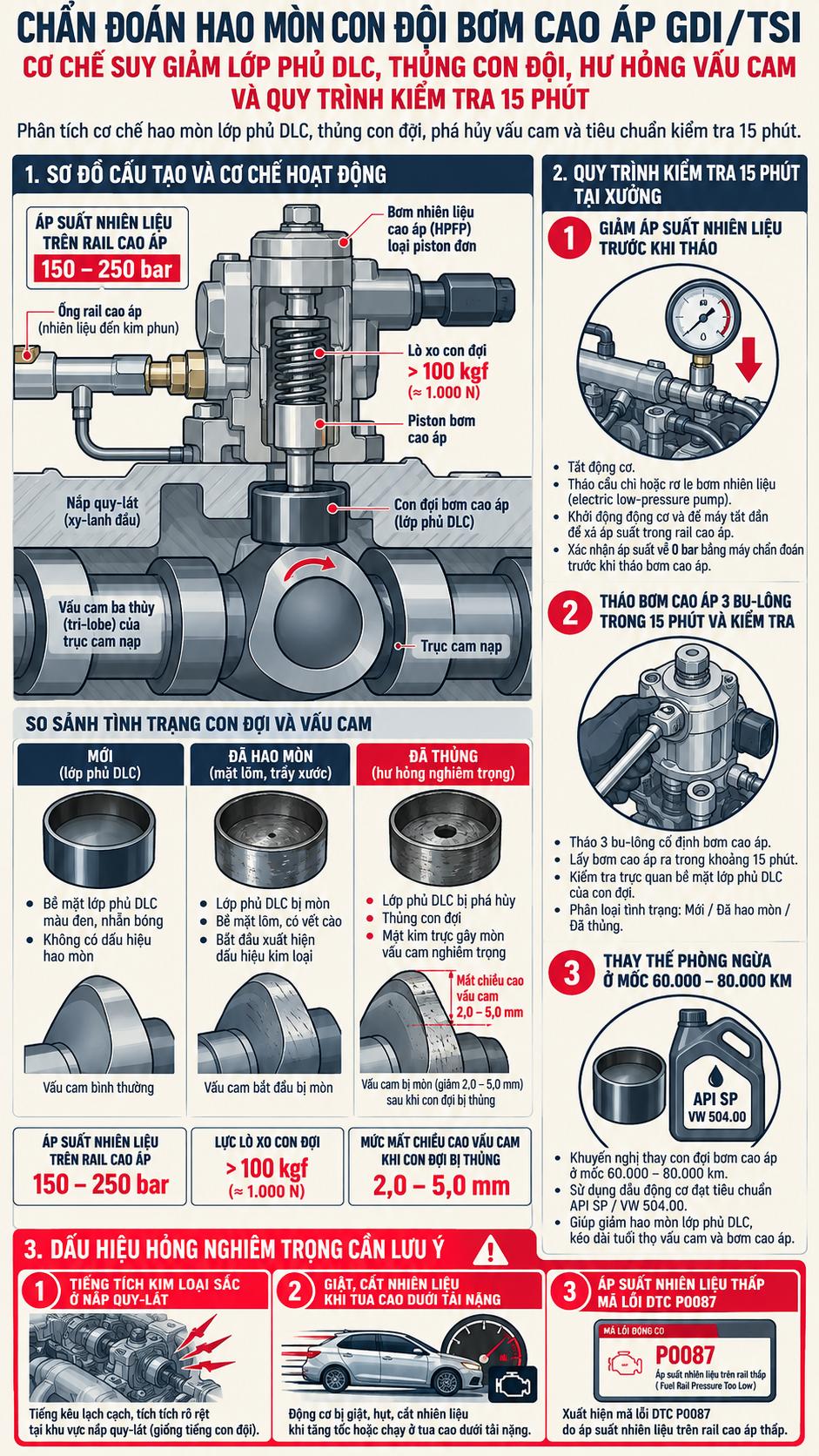

Cấu tạo chén đội con lăn bơm cao áp GDI phủ mạ DLC và quy trình kiểm tra vấu cam nạp

1. Bản chất cơ học & thủy lực: Cấu tạo bơm cao áp GDI và chén đội cam

Trong hệ thống phun xăng trực tiếp vào buồng đốt (Gasoline Direct Injection), nhiên liệu phải được phun tơi thành sương mịn ở áp suất cực cao để hòa trộn tức thì với không khí nạp trong một khoảng thời gian tính bằng phần nghìn giây. Hệ thống nhiên liệu được chia thành hai nhánh độc lập: nhánh áp thấp (bơm xăng ngâm thùng nén từ 4 – 6 bar) và nhánh áp cao do cụm bơm cao áp cơ khí đảm nhiệm.

Cơ cấu dẫn động cơ khí của bơm cao áp nhiên liệu bao gồm các thành phần chính xác cao:

• Cụm bơm cao áp nhiên liệu (High Pressure Fuel Pump - HPFP): Là một bơm pít-tông đơn bắt chặt ở đuôi nắp giàn cò phía trên nắp máy. Đáy ty pít-tông bơm thò ra ngoài nắp máy và luôn chịu lực tì nén của một lò xo thép siêu cứng với lực ép đàn hồi lên tới hơn 100 kg lực đẩy.
• Vấu trục cam nạp dẫn động bơm (Cam Lobe): Trục cam nạp của động cơ ngoài các vấu cam đóng mở xúp-páp nạp thông thường, còn được tiện đúc nguyên khối một vấu cam đặc biệt hình tam giác tròn hoặc tứ giác (Tri-lobe hoặc Quad-lobe Cam). Khi trục cam quay với tốc độ hàng nghìn vòng/phút, vấu cam này liên tục đội ty bơm thụt thò hàng chục nghìn lần mỗi phút để tạo áp lực nén xăng từ 150 bar đến 250 bar (2.200 – 3.600 psi).
• Chén đội cam (Cam Follower / Tappet): Chi tiết nằm trung gian tiếp xúc trực tiếp giữa đỉnh vấu trục cam nạp và đuôi ty pít-tông bơm cao áp. Trên các thế hệ động cơ phun xăng trực tiếp thế hệ đầu (như động cơ 2.0T FSI của Volkswagen/Audi mã EA113, Mazda DISI 2.3T, Hyundai 2.0L/2.4L Theta GDI), chén đội có dạng một chiếc cốc kim loại nhỏ hình trụ đáy phẳng (Flat Tappet Cup). Toàn bộ bề mặt ngoài và đáy chén đội được gia công tôi cứng và phủ một lớp mạ siêu mỏng dạng carbon cấu trúc kim cương gọi là DLC (Diamond-Like Carbon Coating) màu đen bóng, có độ cứng siêu cao và hệ số ma sát trượt cực thấp nhằm chịu đựng tải trọng cọ xát liên tục với đỉnh vấu cam. Trên các dòng động cơ đời mới sau này, chén đội phẳng dần được thay thế bằng dạng con lăn (Roller Follower) để biến ma sát trượt thành ma sát lăn.

2. Cơ chế mài mòn thủng chén đội và thảm họa mài vẹt vấu trục cam nạp

Mặc dù được phủ lớp mạ DLC siêu cứng, chén đội đáy phẳng là một trong những chi tiết cơ khí chịu đựng điều kiện làm việc khắc nghiệt và dễ bị tổn thương nhất bên trong khoang động cơ:

Quá trình thoái hóa lớp mạ DLC và thủng đáy chén đội

Dưới tác động của lực ép lò xo nén cực mạnh từ ty bơm cao áp và vận tốc trượt quay liên tục của trục cam, màng dầu nhớt bôi trơn giữa vấu cam và đáy chén đội liên tục bị xé rách cục bộ. Nếu xe vận hành quá chu kỳ thay dầu nhớt, sử dụng dầu nhớt không đúng cấp độ nhớt hoặc chất lượng dầu bị thoái hóa tạo cặn bùn than:

Sau khoảng 60.000 – 80.000 km, lớp mạ bảo vệ DLC màu đen bóng ở đáy chén đội bắt đầu bị mài mòn tróc hết, để lộ ra lớp kim loại thép mềm bên trong. Khi mất lớp mạ bảo vệ, tốc độ mài mòn cơ học diễn ra nhanh chóng theo cấp số nhân: đỉnh vấu cam liên tục cào khoét lõm đáy chén đội thành một chiếc hố mỏng manh. Cuối cùng, dưới cú nén xung lực liên tục của ty bơm cao áp, đáy chén đội bị thúc bục thủng một lỗ tròn toang hoác.

Hậu quả hủy diệt vấu trục cam nạp và hệ truyền động

Khi đáy chén đội bị đục thủng, thảm họa cơ khí dây chuyền lập tức bùng phát:

• Mài vẹt đỉnh vấu trục cam nạp (Destroyed Cam Lobe): Khi không còn đáy chén đội ngăn cách, đuôi ty pít-tông bơm cao áp (làm bằng thép hợp kim siêu cứng) sẽ trực tiếp cọ xát và nện thẳng vào đỉnh vấu trục cam nạp. Chỉ sau khoảng vài nghìn kilômét chạy xe trong tình trạng này, vấu cam nạp hình tam giác bị mài mòn vẹt mất từ 2.0 mm đến 5.0 mm chiều cao, đỉnh cam tròn ủng mất hoàn toàn độ nhô nâng hành trình.
• Tụt áp suất dàn phun nhiên liệu (Fuel Pressure Loss): Do vấu cam bị mòn vẹt mất độ cao, hành trình thụt thò của ty bơm cao áp bị ngắn lại nghiêm trọng. Cụm bơm không thể nén đủ áp suất xăng 150 bar theo yêu cầu của ECU, làm áp suất dàn phun tụt dốc không phanh. Hệ thống tự chẩn đoán kích hoạt đèn cảnh báo Check Engine với mã lỗi kinh điển P0087 (Fuel Rail/System Pressure Too Low). Chiếc xe bị hụt ga nghiêm trọng, máy nổ rung giật, đạp thốc ga xe không tăng tốc được và tự động rơi vào chế độ khẩn cấp (Limp Mode).
• Mạt kim loại phá hủy toàn bộ khoang máy: Quá trình mài mòn kim loại giữa ty bơm và trục cam sinh ra hàng triệu hạt mạt sắt nhỏ li ti sắc bén rơi thẳng xuống khoang nắp giàn cò. Lượng mạt sắt này theo dòng dầu bôi trơn tuần hoàn đi khắp động cơ: làm tắc nghẽn lưới lọc bơm nhớt, cào xước các gối đỡ trục cam (Camshaft Journals), làm xước rách bạc biên, bạc balie và cào xước lòng xi-lanh, buộc chủ xe phải rã máy đại tu toàn phần với chi phí vô cùng tốn kém.

3. Bảng ma trận chẩn đoán mã lỗi OBD-II liên quan đến chén đội và bơm cao áp

Khi chén đội bơm cao áp bị mòn hoặc thủng đáy làm giảm áp suất nhiên liệu, các mã lỗi chẩn đoán tiêu chuẩn sau sẽ xuất hiện:

4. Bảng tiêu chuẩn kiểm tra mức độ mòn của chén đội bơm cao áp

Tiêu chuẩn đánh giá định lượng lâm sàng tình trạng chén đội khi tháo kiểm tra thực tế:

5. Quy trình 4 bước kiểm tra chén đội trong 15 phút chuẩn xưởng (SOP)

Thay vì phải đối mặt với nguy cơ mất từ 30 – 50 triệu đồng để thay trục cam và đại tu khoang máy, thao tác kiểm tra chén đội định kỳ chỉ mất khoảng 15 phút với các bước thực hiện tuần tự sau:

Bước 1: Xả áp suất nhiên liệu cao áp an toàn

Do hệ thống nhiên liệu GDI duy trì áp suất cực lớn lên tới 150 – 200 bar, việc tháo lắp bắt buộc phải xả áp an toàn: rút cầu chì bơm xăng trong thùng (hoặc ngắt giắc bơm tiếp vận), sau đó đề nổ động cơ cho đến khi máy tự tắt ngấm do hết xăng. Tắt khóa điện hoàn toàn và ngắt cọc âm (-) bình ắc quy. Dùng giẻ sạch bọc quanh đầu ốc xả áp suất dàn phun để xả triệt để lượng xăng còn lại.

Bước 2: Tháo dỡ cụm bơm cao áp nhiên liệu (HPFP)

Rút giắc cắm điện của van điều khiển lượng nhiên liệu trên đỉnh bơm. Dùng cờ-lê chuyên dụng tháo ống kim loại dẫn xăng cao áp và ống dẫn xăng mềm hạ áp. Tháo 2 hoặc 3 bu-lông lục giác 10 mm giữ cụm bơm cao áp vào thân nắp máy. Nhẹ nhàng rút thẳng cụm bơm cao áp ra ngoài.

Bước 3: Kiểm tra đánh giá lâm sàng chén đội và vấu cam

Chiếc chén đội hình cốc kim loại sẽ nằm ngay bên trong lỗ thân nắp máy hoặc dính ở đuôi ty bơm cao áp. Dùng tay rút chén đội ra ngoài, dùng khăn sạch lau hết lớp dầu nhớt bám trên bề mặt. Soi đèn pin kiểm tra kỹ đáy chén đội theo bảng tiêu chuẩn mài mòn: nếu lớp mạ DLC đen bóng đã bị mòn lộ kim loại trắng hoặc có vết lõm, bắt buộc phải thay thế chén đội mới. Đồng thời, dùng gương soi chuyên dụng rọi vào bên trong để quan sát bề mặt vấu cam nạp: nếu vấu cam vẫn nhẵn bóng không bị cào xước rãnh thì trục cam còn hoàn hảo.

Bước 4: Thay thế chén đội mới và tái lắp ráp chuẩn lực siết

Bôi một lớp dầu nhớt động cơ mới sạch lên bề mặt chén đội mới phủ mạ DLC chính hãng để chống ma sát khô khi khởi động. Đặt chén đội mới vào lòng lỗ nắp máy. Thay mới gioăng cao su O-ring làm kín chân bơm cao áp để ngăn ngừa rò rỉ dầu nhớt. Lắp cụm bơm cao áp vào vị trí, siết đều các bu-lông theo hình chữ X với lực siết tiêu chuẩn chuẩn hãng (thường từ 10 đến 12 Nm). Cắm lại các đường ống nhiên liệu, kết nối giắc điện và cọc ắc quy, nổ máy kiểm tra rò rỉ xăng tuyệt đối.

6. Câu hỏi thường gặp về chén đội bơm cao áp GDI / TSI (FAQ)

Bao lâu thì nên kiểm tra và thay thế chén đội bơm cao áp một lần?
Đối với các dòng xe nguyên bản sử dụng động cơ GDI/TSI/TFSI, nên kiểm tra định kỳ sau mỗi 40.000 km và chủ động thay mới chén đội sau mỗi 60.000 – 80.000 km. Với các xe đã remap nâng công suất hoặc độ bơm cao áp lưu lượng lớn, chu kỳ kiểm tra rút ngắn xuống mỗi 20.000 km và thay mới sau 30.000 – 40.000 km.

Dấu hiệu sớm nhất cho thấy chén đội bơm cao áp đang bị mòn là gì?
Dấu hiệu lâm sàng dễ nhận biết nhất là tiếng gõ cơ khí "cọc... cọc... cọc..." đanh giòn, sắc lạnh phát ra ở khu vực nắp máy phía sau bơm cao áp khi nổ máy garanti, kết hợp với hiện tượng xe bị hụt hơi, hẫng ga khi đạp thốc ga ở dải tua trên 3.500 – 4.000 RPM.

Loại dầu nhớt nào giúp bảo vệ chén đội bơm cao áp tốt nhất?
Bắt buộc sử dụng dầu nhớt động cơ tổng hợp toàn phần đạt tiêu chuẩn chống mài mòn hệ thống phối khí và xích cam mới nhất như API SP hoặc ILSAC GF-6 (hoặc chuẩn VW 504.00/507.00 cho xe Đức). Tuyệt đối thay dầu định kỳ đúng hạn từ 5.000 – 8.000 km để duy trì màng dầu bôi trơn tối ưu cho chén đội.

Việc chủ động kiểm tra chén đội bơm cao áp định kỳ 15 phút với chi phí phụ tùng rất nhỏ là bước bảo dưỡng phòng ngừa thông minh, giúp loại bỏ triệt để nguy cơ phá hủy vấu trục cam nạp, đảm bảo động cơ phun xăng trực tiếp luôn duy trì hiệu suất vận hành mạnh mẽ và bền bỉ tối đa.
