MÔ-TƠ QUẠT GIÓ ĐIỀU HÒA CHẾT ĐỨNG GIỮA TRƯA: MẸO GÕ KÍCH QUẠT QUAY CẤP CỨU TRONG 10 GIÂY

Mô-tơ quạt gió điều hòa ô tô không chạy là một trong những sự cố cơ điện đột ngột và gây ức chế hàng đầu cho người ngồi trong xe, đặc biệt khi xe đang di chuyển giữa trưa hè nắng nóng 40°C. Đèn báo trên bảng điều khiển điều hòa A/C vẫn sáng xanh, lốc lạnh ngoài khoang máy vẫn đóng và đường ống môi chất vẫn lạnh buốt, nhưng toàn bộ các cửa gió táp-lô bỗng dưng tắt ngấm, không thổi ra một chút gió nào khiến khoang cabin nhanh chóng ngột ngạt như phòng xông hơi. Nhiều chủ xe lo sợ hệ thống điều hòa bị cháy lốc hoặc hư hỏng hộp điều khiển phức tạp. Tuy nhiên, nguyên nhân phổ biến nhất lại xuất phát từ hiện tượng mòn kiệt chổi than carbon (Carbon Brushes Wear) hoặc kẹt chổi than trên cụm mô-tơ quạt gió lồng sóc sau nhiều năm vận hành liên tục. Nắm vững cấu tạo điện một chiều, mẹo gõ đáy mô-tơ kích quạt quay cấp cứu trong 10 giây và quy trình tháo 3 ốc thay mô-tơ chuẩn xưởng sẽ giúp bạn nhanh chóng thoát khỏi cái nóng thiêu đốt và khắc phục triệt để sự cố với chi phí tiết kiệm nhất.

MÔ-TƠ QUẠT GIÓ ĐIỀU HÒA CHẾT ĐỨNG GIỮA TRƯA: MẸO GÕ KÍCH QUẠT QUAY CẤP CỨU TRONG 10 GIÂY

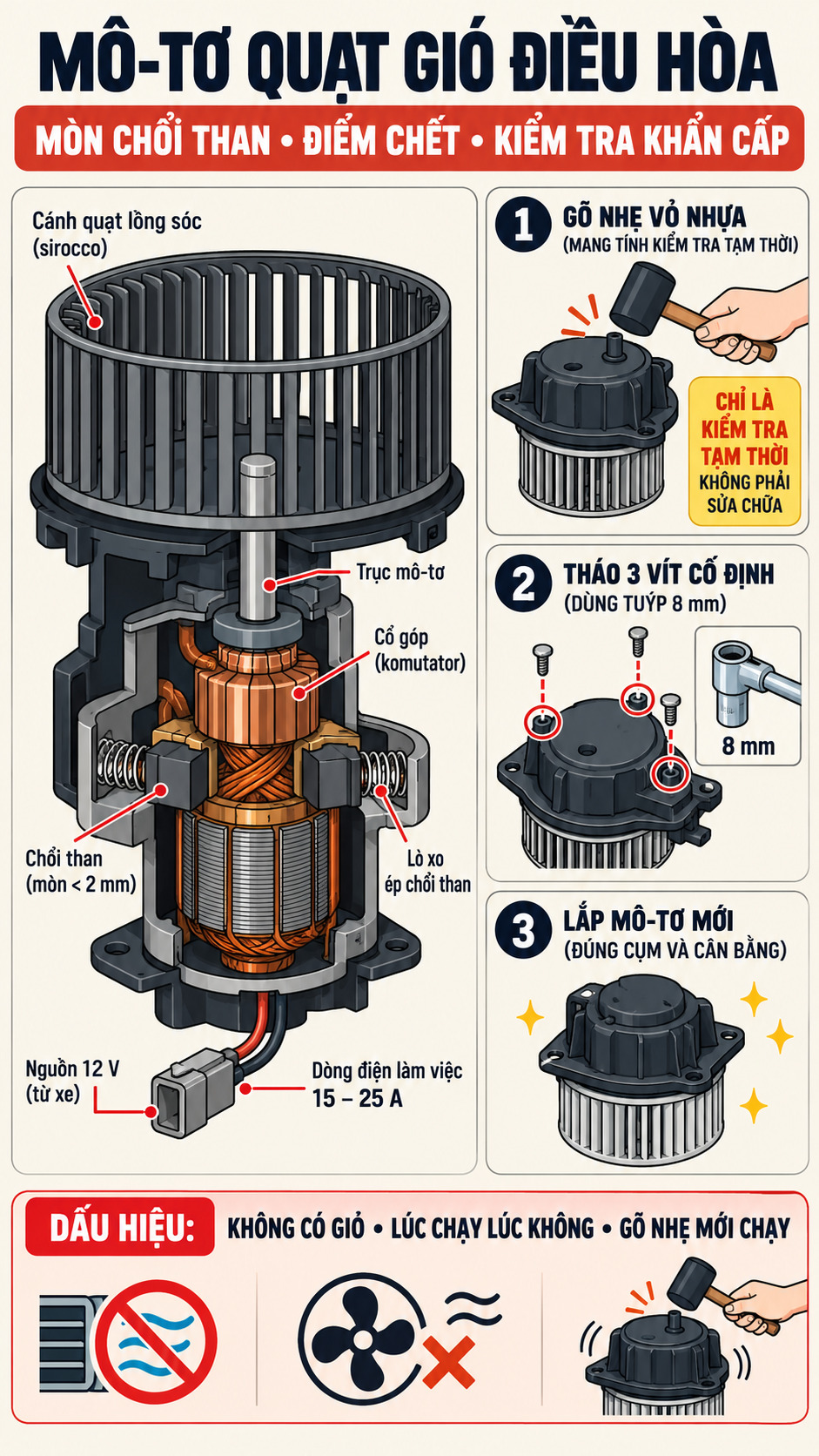

1. Bản chất Cơ học & Điện tử: Cấu tạo mô-tơ quạt gió lồng sóc cabin (HVAC Blower Motor)

Mô-tơ quạt gió cabin (Blower Motor Assembly) được ví như "trái tim lưu thông khí" của toàn bộ hệ thống điều hòa và thông gió nội thất ô tô, thường được bố trí ở điểm thấp nhất dưới bảng táp-lô phía sau hộc để đồ bên ghế phụ:

A. Cấu tạo cơ điện của cụm quạt gió lồng sóc

Cụm mô-tơ quạt gió điều hòa cabin được cấu thành từ các bộ phận chính xác:

Cánh quạt lồng sóc (Sirocco Fan / Squirrel Cage Fan): Chi tiết hình trụ bằng nhựa kỹ thuật chịu nhiệt gồm hàng chục nan quạt nhỏ hướng tâm, quay ở tốc độ từ 1.500 đến 3.800 vòng/phút để hút không khí qua lọc gió cabin và thổi qua giàn lạnh/két sưởi vào các cửa gió táp-lô.
Mô-tơ điện một chiều nam châm vĩnh cửu (Permanent Magnet DC Motor): Tiếp nhận nguồn điện 12V từ ắc-quy qua cầu chì quạt gió (BLOWER Fuse 30A – 40A) và rơ-le điều khiển chính.
Cổ góp đồng (Copper Commutator): Gồm các phiến đồng hình trụ cách điện gắn đồng trục trên rô-to quay, có nhiệm vụ đảo chiều dòng điện vào các cuộn dây phần ứng.
Cặp chổi than carbon (Carbon Brushes): Được ép chặt tì sát vào bề mặt các phiến cổ góp đồng nhờ hai chiếc lò xo nén cơ học, đảm nhận truyền tải dòng điện một chiều vào rô-to đang quay tốc độ cao.

B. Cường độ làm việc khắc nghiệt của chổi than giữa trưa nắng

Mô-tơ quạt gió là thiết bị điện có thời gian hoạt động gần như 100% thời gian xe nổ máy. Giữa trưa nắng gắt khi tài xế bật điều hòa ở mức gió số 3 hoặc Max:

Cường độ dòng điện chạy qua tiếp điểm chổi than và cổ góp có thể lên tới 15A đến 25A liên tục.
Ma sát cơ học kết hợp với hồ quang điện nhiệt độ cao làm mài mòn thanh chổi than carbon qua từng giờ vận hành.
Bụi mạt than chì đen mịn phát tán bám dày đặc vào các rãnh trượt của giá đỡ chổi than.

2. Cơ chế quạt gió bỗng dưng "chết đứng" giữa trưa nắng & Hiện tượng điểm mù cổ góp

Hiện tượng quạt gió điều hòa bỗng dưng ngừng quay hoàn toàn diễn ra theo hai cơ chế cơ điện kinh điển:

A. Hiện tượng mòn kiệt và treo chổi than (Stuck / Hung Brushes)

Sau 100.000 – 150.000 km vận hành bền bỉ, hai thanh chổi than carbon bị mòn dần chiều dài từ 15 mm ban đầu xuống chỉ còn dưới 2 mm – 3 mm:

Chiếc lò xo nén cơ học đã bung ra hết hành trình đàn hồi, không còn đủ lực ép để đẩy đầu chổi than tiếp xúc với phiến đồng cổ góp.
Bụi mạt than tích tụ lâu ngày bị ẩm bết chặt thanh chổi than vào thành rãnh trượt, khiến chổi than bị kẹt lơ lửng (hiện tượng Treo chổi than - Hung Brushes).
Mạch điện cấp vào rô-to bị hở mạch hoàn toàn (Open Circuit), khiến mô-tơ quạt gió ngừng quay đột ngột.

B. Điểm mù tiếp xúc cổ góp (Dead Spot)

Một tình huống rất phổ biến là xe đang chạy quạt vẫn quay, nhưng sau khi dừng xe tắt máy vào quán nước rồi nổ máy lại thì quạt gió hoàn toàn im lìm:

Khi tắt máy, quán tính rô-to dừng lại ngẫu nhiên đúng tại vị trí phiến đồng cổ góp bị cháy rỗ đen hoặc điểm chổi than tiếp xúc chập chờn nhất (điểm mù cổ góp - Dead Spot).
Khi bật khóa điện, dòng điện không thể vượt qua lớp muội cách điện để khởi động từ trường quay ban đầu, khiến mô-tơ bị "chết đứng" tại chỗ dù điện áp 12V vẫn cấp tới giắc cắm.

3. Ma trận chẩn đoán sự cố hệ thống quạt gió điều hòa cabin

Bảng ma trận kỹ thuật giúp chẩn đoán phân biệt chính xác lỗi mòn chổi than mô-tơ với các hư hỏng điện tử khác trong hệ thống điều hòa:

Triệu chứng thực tế	Nguyên nhân cơ điện	Đặc điểm chẩn đoán chuyên sâu & Biện pháp khắc phục
Quạt gió không quay ở mọi số tốc độ, gõ nhẹ đáy bầu quạt thì quạt quay lại	Mòn kiệt hoặc kẹt treo chổi than mô-tơ (Worn Carbon Brushes)	Đo điện áp tại giắc cắm mô-tơ vẫn đủ 12V. Gõ xung kích làm chổi than nảy chạm cổ góp giúp quạt quay tạm thời. Khắc phục: Thay thế cặp chổi than mới hoặc thay cụm mô-tơ Denso.
Quạt chỉ chạy ở số gió lớn nhất (Số 4/Max), mất hoàn toàn các số nhỏ (1, 2, 3)	Cháy đứt cầu chì nhiệt hoặc con trở quạt gió (Blown Blower Resistor)	Mô-tơ quạt còn tốt. Con trở quạt gió bị quá nhiệt làm đứt cầu chì nhiệt bảo vệ mạch phân áp các số nhỏ; số Max chạy trực tiếp 12V nên vẫn quay. Khắc phục: Kiểm tra lọc gió và thay cụm trở quạt gió mới.
Quạt phát tiếng kêu rít rít, rào rào chói tai và rung giật bảng táp-lô	Rác lá cây lọt vào cánh lồng sóc hoặc khô dầu bạc đạn mô-tơ	Rác lá cây gây mất cân bằng động cánh quạt hoặc bạc đạn trục quay bị khô dầu gây ma sát kim loại. Khắc phục: Tháo cánh lồng sóc vệ sinh rác và tra mỡ bạc đạn.
Quạt gió hoàn toàn im lìm, đo giắc cắm không có điện áp 12V	Cháy cầu chì quạt gió (BLOWER Fuse) hoặc hỏng rơ-le quạt gió	Cầu chì 30A – 40A trong hộp cầu chì khoang máy bị đứt do ngắn mạch hoặc tiếp điểm rơ-le bị cháy rỗ không đóng ngắt. Khắc phục: Kiểm tra thông mạch cầu chì và thay thế rơ-le điều khiển.

4. Bảng thông số kỹ thuật tiêu chuẩn của cụm mô-tơ quạt gió cabin

Các chỉ số kỹ thuật vận hành và dung sai cơ điện của cụm mô-tơ quạt gió táp-lô:

Thông số kỹ thuật	Giá trị tiêu chuẩn kỹ thuật	Ý nghĩa kỹ thuật
Điện áp làm việc định mức	12.0 – 14.4 V DC	Nguồn điện một chiều từ máy phát và ắc-quy cung cấp cho mô-tơ.
Dòng điện tiêu thụ ở mức gió cực đại (Max)	15.0 – 25.0 A (Cầu chì bảo vệ 30A – 40A)	Cường độ dòng điện tải cao nhất khi cánh quạt quay tốc độ tối đa.
Tốc độ vòng quay cánh quạt lồng sóc	1.500 – 3.800 vòng/phút (RPM)	Tốc độ quay tạo lưu lượng gió làm mát xuyên qua giàn lạnh vào cabin.
Chiều dài chổi than carbon mới tiêu chuẩn	12.0 – 16.0 mm	Kích thước thanh than chì pha đồng dẫn điện nguyên bản xuất xưởng.
Giới hạn mòn tối đa của chổi than	≤ 2.0 – 3.0 mm (Cần thay thế ngay)	Ngưỡng lò xo hết hành trình ép, gây nguy cơ treo than và cháy rỗ cổ góp.

5. Quy trình mẹo gõ cấp cứu trong 10 giây và các bước tháo thay mô-tơ chuẩn xưởng

Hướng dẫn chi tiết từ kỹ thuật cấp cứu trên đường đến quy trình thay thế phụ tùng chuẩn kỹ thuật:

A. Mẹo gõ đáy mô-tơ kích quạt quay cấp cứu trong 10 giây

Khi xe đang di chuyển giữa trời nắng gắt mà quạt gió bất ngờ tắt ngấm, tài xế có thể thực hiện mẹo xung kích cơ học:

Giữ nguyên chìa khóa ở nấc ON, bật nút A/C và chuyển núm xoay quạt gió lên mức gió cao nhất (Số 4 / Max).
Ngồi bên ghế phụ, cúi người nhìn xuống gầm bảng táp-lô bên dưới hộc để đồ. Bạn sẽ thấy phần đáy nhựa tròn màu đen của cụm mô-tơ quạt gió (đường kính khoảng 15 cm có cắm giắc điện 2 chân).
Dùng nắm tay hoặc cán tuốc-nơ-vít bọc vải gõ dứt khoát 2 – 3 phát vào phần đáy nhựa của mô-tơ (hoặc vỗ mạnh vào thành dưới hộc táp-lô).
Lực chấn động cơ học sẽ làm chiếc chổi than đang bị kẹt nảy lên, lò xo đẩy chổi than tiếp xúc lại với phiến đồng cổ góp. Mạch điện thông suốt trở lại, cánh quạt sẽ lập tức quay vù vù thổi luồng gió mát lạnh giải cứu cabin ngay tức thì! (Lưu ý: Đây chỉ là giải pháp tình thế tạm thời cho chuyến đi, cần sớm đưa xe đi thay thế).

B. Quy trình tháo thay mô-tơ quạt gió mới chuẩn xưởng trong 15 phút

Ngắt nguồn và rút giắc điện: Tắt chìa khóa điện hoàn toàn. Bóp ngàm rút giắc cắm điện 2 chân và rút ống cao chi thông hơi làm mát ở đáy mô-tơ ra ngoài.
Tháo 3 ốc cố định vành mô-tơ: Sử dụng đầu tuýp 8 mm hoặc tuốc-nơ-vít hoa thị Torx T20 tháo đúng 3 con ốc định vị duy nhất bắt vành mô-tơ vào hộp nhựa HVAC.
Hạ cụm quạt xuống sàn: Kéo nhẹ nhàng cụm mô-tơ và cánh quạt lồng sóc tụt thẳng xuống sàn xe bên ghế phụ nhấc ra ngoài.
Lắp cụm mô-tơ mới: Lắp cụm mô-tơ quạt gió mới chính hãng (Denso, Valeo, TYC) đã được cân bằng động sẵn cánh quạt. Gá đúng các rãnh định vị nhựa, siết chặt 3 ốc 8 mm vừa lực tay.
Cắm giắc và kiểm tra vận hành: Cắm lại giắc điện và ống thông hơi cao su. Khởi động xe và bật thử nghiệm từng nấc quạt từ số 1 đến số 4: mô-tơ hoạt động êm ái, gió thổi mạnh mẽ và không có bất kỳ rung động cơ khí nào.

6. Câu hỏi thường gặp (FAQ) về mô-tơ quạt gió điều hòa ô tô

1. Nên hàn thay chổi than hay thay mới cả cụm mô-tơ quạt gió?
Nếu cổ góp đồng còn dày và bề mặt chưa bị rỗ sâu, việc hàn thay cặp chổi than mới sẽ tiết kiệm chi phí. Tuy nhiên, sau 10 – 15 vạn km, cổ góp thường đã bị mòn rãnh sâu và bạc đạn trục quay đã rơ lỏng. Việc thay thế trọn bộ cụm mô-tơ quạt gió mới chính hãng (như Denso) là giải pháp tối ưu đảm bảo độ bền bỉ dài lâu.

2. Tại sao lọc gió điều hòa bị tắc bẩn lại làm mô-tơ quạt gió nhanh hỏng?
Lọc gió điều hòa bị bít kín bụi bẩn cản trở luồng hút không khí, khiến mô-tơ quạt gió phải hoạt động trong tình trạng quá tải, dòng điện làm việc tăng cao sinh nhiệt lượng lớn nung nóng cổ góp và làm mòn chổi than nhanh gấp đôi bình thường.

3. Quạt gió điều hòa phát tiếng kêu vo ve nhỏ có phải sắp hỏng không?
Tiếng kêu vo ve thường là dấu hiệu bạc đạn đỡ trục quay của mô-tơ bắt đầu bị khô dầu mỡ bôi trơn hoặc chổi than đã mòn đến giới hạn phát sinh tia lửa điện. Chủ xe nên kiểm tra bảo dưỡng sớm trước khi mô-tơ kẹt chết hoàn toàn.
