MÁY DẦU CRDi GÕ CẠCH CẠCH VÀ KHÓI ĐEN: NGUYÊN NHÂN HỎNG KIM PHUN VÀ CÁCH ĐO DẦU HỒI CHUẨN XƯỞNG

Hiện tượng động cơ dầu Common Rail (CRDi / D-4D / TDCi) phát ra tiếng gõ kim loại đanh thép chói tai "cạch... cạch... cạch..." kèm theo khói đen cuồn cuộn xả mù mịt mỗi khi nhấn ga tăng tốc, xe bị ỳ hụt ga và đề rất dai khó nổ vào buổi sáng là triệu chứng hư hỏng kinh điển khiến nhiều chủ xe lo ngại. Nhiều người vội vã nghĩ đến việc động cơ bị lột dên, hỏng pít-tông hoặc hỏng bơm cao áp. Tuy nhiên, trong đa số các trường hợp lâm sàng tại xưởng diesel chuyên nghiệp, nguồn gốc gây ra chuỗi sự cố này lại bắt nguồn từ sự hao mòn của cụm kim phun điện tử Common Rail, đặc biệt là hiện tượng mòn van bi hồi áp gây tụt áp suất dàn chia và kẹt đầu đót kim phun gây "đái kim".

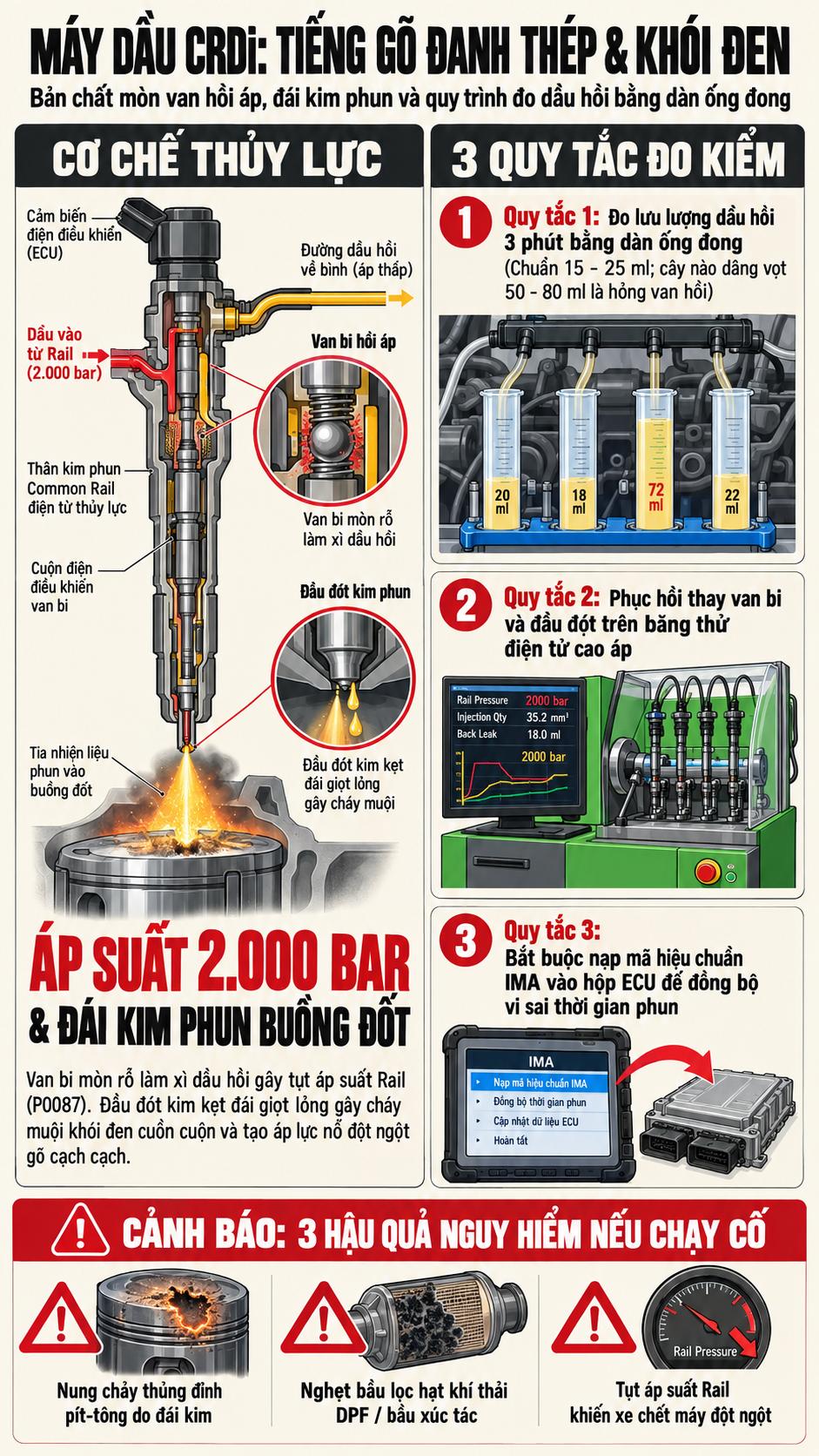

Quy trình đo lưu lượng dầu hồi kim phun động cơ dầu Common Rail CRDi bằng dàn ống đong

1. Bản chất cơ học & Thủy lực: Áp suất siêu cao trong hệ thống Common Rail Diesel

Khác biệt căn bản với động cơ xăng chỉ có áp suất phun nhiên liệu từ 3 bar đến 200 bar, động cơ diesel hiện đại (CRDi, D-4D, Bi-Turbo, BlueHDi) nén dầu diesel ở áp suất cực hạn từ 1.600 bar đến 2.500 bar (23.000 – 36.000 psi) để đạt hiệu suất nhiệt tối ưu và giảm phát thải:

• Ống chia nhiên liệu áp suất cao (Common Rail): Đóng vai trò như một bình tích áp duy trì áp suất hàng nghìn bar liên tục cung cấp cho toàn bộ các kim phun.
• Đầu đót kim phun (Nozzle): Được gia công bằng tia laser siêu vi với từ 6 đến 8 lỗ phun có đường kính siêu nhỏ chỉ 0.10 – 0.12 mm để xé nhỏ dòng dầu diesel thành các hạt sương mịn phân tán đều trong buồng đốt.
• Khoang điều khiển áp suất và ty kim (Control Chamber & Needle): Áp suất dầu từ ống Rail luôn tác động lên đỉnh ty kim để ép chặt ty kim vào bệ đỡ, chống rò rỉ dưới áp suất hàng nghìn bar.
• Van bi điều khiển hồi áp (Control Valve Ball & Seat): Được đóng mở bằng cuộn hút điện từ (Solenoid) hoặc tinh thể áp điện (Piezo). Khi hộp ECU cấp xung điện trong vài phần nghìn giây (mili-giây), van bi mở ra giải phóng một lượng dầu nhỏ chảy về đường dầu hồi (Return Line). Áp suất trên đỉnh ty kim sụt giảm, giúp áp suất dầu phía dưới đẩy đầu đót kim nhấc lên để phun sương vào xi-lanh.

2. Hai cơ chế hư hỏng kim phun gây tiếng gõ đanh thép & Khói đen mù mịt

A. Mòn rỗ van bi hồi áp (Worn Control Valve) -> Tụt áp suất Rail & Khó nổ máy

Bệ đỡ van bi phải đóng mở hàng triệu chu kỳ dưới áp suất siêu cao. Khi bệ đỡ bị mòn rỗ hoặc xước xát, van bi không còn làm kín khít. Một lượng lớn dầu diesel áp suất cao liên tục bị xì luồn qua van bi, tháo chạy ngược về đường ống dầu hồi dẫn về bình chứa.

Hậu quả: Bơm cao áp (HPFP) không thể bơm bù kịp lượng dầu thất thoát qua đường hồi. Áp suất trong ống Common Rail bị tụt giảm nghiêm trọng (dưới 250 bar khi đề nổ), kích hoạt mã lỗi P0087 (Fuel Rail/System Pressure Too Low). Xe xuất hiện hiện tượng đề rất dai khó nổ vào buổi sáng, đạp ga tăng tốc bị hụt hơi, đèn Check Engine bật sáng và xe tự động chuyển sang chế độ an toàn Limp Mode (giới hạn tốc độ không quá 60 km/h).

B. Kẹt hoặc mòn đầu đót kim phun (Stuck Nozzle) -> "Đái kim", khói đen & Tiếng gõ đanh thép

Đầu đót kim phun bị muội than bám kẹt hoặc lò xo ty kim bị mỏi khiến kim không thể đóng kín dứt khoát sau mỗi chu kỳ phun. Dầu diesel thay vì được xé sương siêu mịn sẽ bị rỉ nhỏ giọt (Dripping / Leaking) thành dòng dầu lỏng phun thẳng vào buồng đốt:

• Hiện tượng Khói Đen mù mịt: Dầu diesel dạng giọt lỏng không đủ diện tích tiếp xúc với oxy nên không thể cháy triệt để, bị nhiệt độ cao trong buồng đốt nung thành muội than đen (Soot) xả cuồn cuộn ra ống xả khi đạp ga tăng tốc.
• Tiếng gõ Diesel Knocking (Gõ đanh thép chói tai): Lượng dầu rỉ đọng bị tích tụ trễ pha, khi bốc cháy sẽ tạo ra một vụ nổ áp suất cực mạnh và đột ngột (tốc độ tăng áp dP/dθ quá lớn), phát ra tiếng va đập kim loại đanh thép chát chúa "cạch... cạch... cạch..." dội vang khoang máy. Nguy hiểm hơn, tia dầu lỏng phun tập trung vào một điểm sẽ nung chảy thủng đỉnh pít-tông nhôm chỉ sau vài nghìn kilômét.

3. Ma trận mã lỗi OBD-II chẩn đoán hệ thống nhiên liệu Common Rail

4. Quy trình 4 bước đo lưu lượng dầu hồi kim phun bằng dàn ống đong (SOP Back-Leak Test)

1. Bước 1 - Kết nối thiết bị đo chuyên dụng: Tắt máy xe, rút ống gom dầu hồi cao trên đỉnh từng cây kim phun. Dùng đầu chuyển đổi cắm 4 đoạn ống nhựa trong suốt vào cổng xả dầu hồi của 4 cây kim phun (với máy 4 xi-lanh). Treo dàn 4 ống đong chia vạch mililit (ml) lên nắp ca-pô. Dùng nút bịt cao su bịt kín đầu ống dầu hồi tổng dẫn về bình nhiên liệu để tránh dầu chảy tràn.
2. Bước 2 - Vận hành bài test chuẩn thời gian: Khởi động nổ máy xe ở chế độ không tải (Idle - 750 – 800 RPM) trong thời gian chính xác 3 phút. (Có thể kết hợp bài test động: nổ không tải 2 phút kết hợp đạp thốc ga lên 2.500 RPM giữ đều 30 giây rồi nhả về không tải).
3. Bước 3 - Đọc và phân tích thể tích dầu hồi: Quan sát mực dầu diesel dâng lên trong từng ống đong:
   • Kim phun đạt chuẩn: Lượng dầu hồi về sau 3 phút phải đồng đều nhau và nằm trong dải cho phép từ 15 ml đến 25 ml. Độ chênh lệch giữa các ống đong không được vượt quá 20%.
   • Kim phun bị hỏng van bi hồi áp: Ống đong của cây kim đó dâng vọt lên 50 ml – 80 ml (gấp 2 – 3 lần các cây còn lại). Đây chính là thủ phạm gây tụt áp suất Rail và làm xe đề dai khó nổ!
4. Bước 4 - Phục hồi và cân chỉnh trên băng thử điện tử (Bosch EPS): Đưa cây kim phun bị lỗi lên băng thử chuyên dụng để thay thế cụm van bi và đầu đót mới chính hãng. Cân chỉnh hành trình nâng ty kim và nhập mã hiệu chuẩn IMA (QR Code) vào hộp ECU để đồng bộ thời gian phát xung điện chính xác đến từng micro-giây.

5. Câu hỏi thường gặp về hệ thống kim phun máy dầu CRDi (FAQ)

Q1: Dùng dung dịch vệ sinh kim phun đổ bình dầu có giải quyết được tiếng gõ và khói đen không?
Trả lời: Các loại phụ gia vệ sinh chuyên dụng (Diesel Purge) có thể làm sạch muội than bám nhẹ ở lỗ kim phun nếu bảo dưỡng định kỳ. Tuy nhiên, nếu van bi hồi áp đã bị mòn rỗ cơ học hoặc đầu đót kim đã bị mòn khuyết lỗ thì bắt buộc phải đưa lên băng thử phục hồi cơ khí, việc đổ dung dịch hoàn toàn không thể hồi phục lại kim loại đã mòn.

Q2: Tại sao khi thay kim phun máy dầu bắt buộc phải nhập mã IMA vào hộp ECU?
Trả lời: Mỗi cây kim phun sau khi sản xuất hoặc phục hồi đều có sai số vi mô riêng được mã hóa thành một dãy mã IMA (từ 6 đến 16 ký tự). Việc nhập mã này vào ECU giúp máy tính hiểu được đặc tính lưu lượng thực tế để điều chỉnh thời điểm và thời lượng phun chính xác tuyệt đối, tránh hiện tượng rung giật và khói đen sau sửa chữa.

Q3: Làm thế nào để kéo dài tuổi thọ cho kim phun Common Rail?
Trả lời: Biện pháp quan trọng nhất là thay lọc nhiên liệu diesel chính hãng định kỳ sau mỗi 20.000 km, xả nước bẫy lọc định kỳ và chỉ đổ dầu diesel tại các trạm nhiên liệu uy tín đạt chuẩn DO 0,001S-V để giảm thiểu tối đa tạp chất và lưu huỳnh gây mài mòn kim phun.

Lời kết: Tiếng gõ đanh thép và khói đen cuồn cuộn là triệu chứng phản ánh sự sai lệch thủy lực nghiêm trọng của hệ thống kim phun Common Rail. Việc thực hiện bài test đo dầu hồi bằng dàn ống đong đơn giản tại xưởng, kết hợp phục hồi cân chỉnh chuẩn mã IMA và tuân thủ định kỳ thay lọc nhiên liệu là giải pháp tối ưu giúp động cơ diesel luôn vận hành mạnh mẽ, tiết kiệm nhiên liệu và bền bỉ trên mọi nẻo đường.
