LY HỢP TỪ LỐC LẠNH BỊ TRƯỢT GIỮA TRƯA: CÁCH CĂN MẶT BÍCH ĐIỀU HÒA

Lốc lạnh kêu rít ly hợp từ trượt bốc khói giữa trưa là một trong những ca bệnh cơ điện kinh điển và gây hoang mang hàng đầu đối với người sử dụng ô tô trong mùa nắng nóng gay gắt 40°C. Chiếc xe ô tô đang di chuyển bình thường dưới trời nắng, bỗng nhiên từ khoang động cơ phát ra tiếng kêu rít chói tai "ken két... khẹc khẹc...", kèm theo mùi khét lẹt nồng nặc của cao su và kim loại cháy lọt qua cửa gió điều hòa. Ngay sau đó, toàn bộ cabin xe mất lạnh hoàn toàn, quạt gió chỉ phả ra hơi nóng hầm hập như lò sấy. Mở nắp ca-pô kiểm tra, tài xế bất ngờ thấy cụm đầu puly lốc lạnh đang bốc khói nghi ngút và mặt bích hít bị nung đỏ rực. Tại hầu hết các garage sửa chữa hiện nay, thợ thường vội vàng phán: "Lốc lạnh bị bó kẹt piston, cháy lốc rồi, phải thay cả cụm máy nén mới!" với báo giá từ 8 đến 20 triệu đồng. Tuy nhiên, trong hơn 80% trường hợp thực tế, cụm cơ khí piston bên trong lốc nén vẫn còn hoàn hảo 100%, nguyên nhân thực sự bắt nguồn từ khe hở không khí mặt bích hít ly hợp từ (Clutch Air Gap) bị mòn rộng vượt quá 1.0 mm kết hợp với hiện tượng suy giảm lực từ trường khi cuộn hít bị quá nhiệt. Nắm vững mẹo rút bớt lông đền đệm căn (Clutch Shim Removal) phục hồi khe hở 0.4 mm chuẩn xưởng trong 15 phút sẽ giúp bạn cứu sống cụm điều hòa và tiết kiệm hàng chục triệu đồng chi phí thay thế.

LY HỢP TỪ LỐC LẠNH BỊ TRƯỢT GIỮA TRƯA: CÁCH CĂN MẶT BÍCH ĐIỀU HÒA

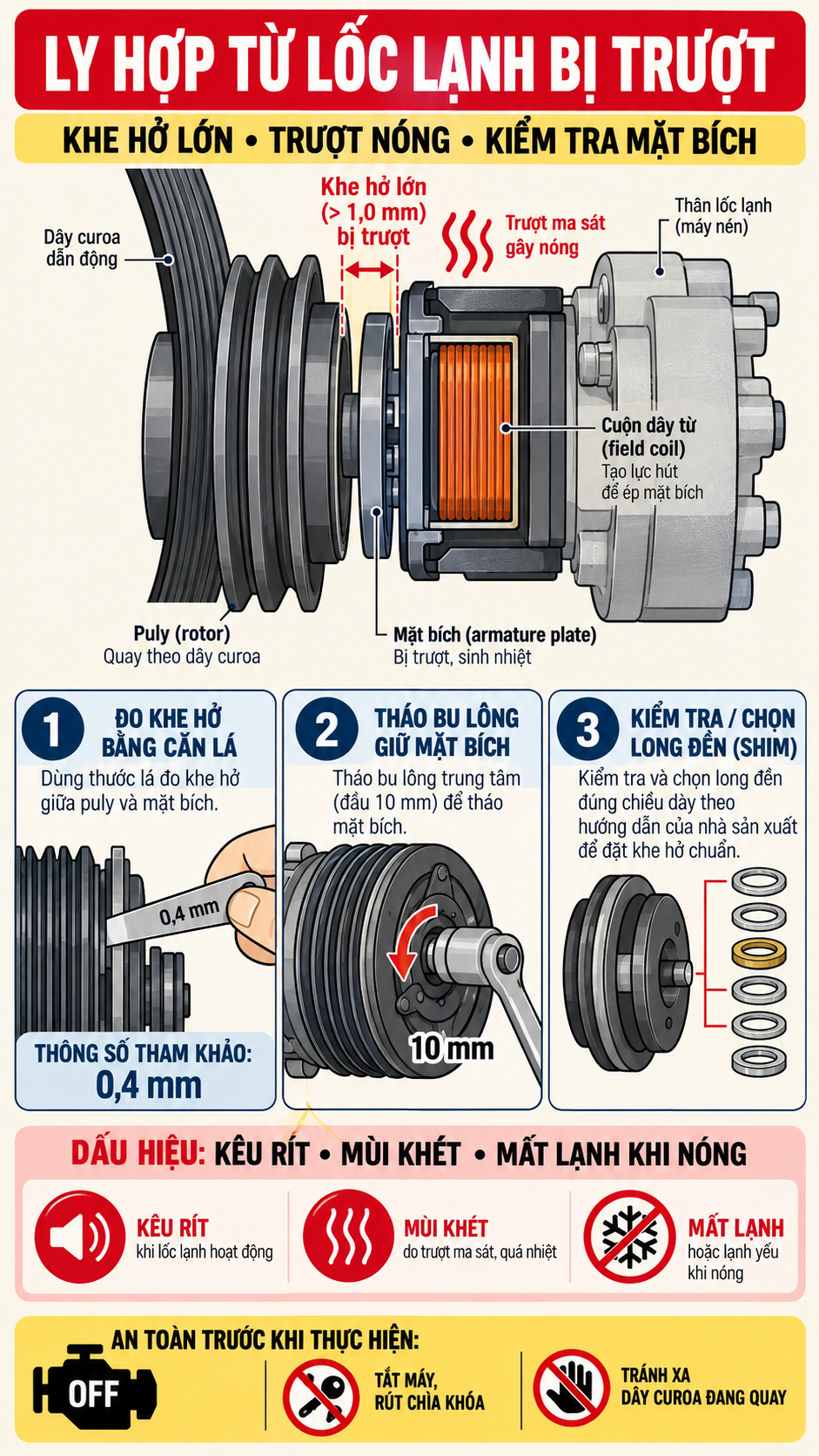

1. Bản chất Cơ điện: Cấu tạo cụm ly hợp điện từ đầu lốc lạnh (A/C Compressor Clutch)

Trên hầu hết các dòng xe ô tô sử dụng máy nén lốc lạnh kiểu ngắt nhả ly hợp từ (từ Toyota Vios, Innova, Fortuner; Honda Civic, CR-V; Ford Ranger; Mitsubishi Triton đến các dòng xe sedan cỡ nhỏ), động cơ truyền chuyển động quay liên tục sang lốc nén thông qua cụm Ly hợp điện từ đầu lốc (Electromagnetic Clutch Assembly):

A. Ba bộ phận cơ điện cốt lõi cấu thành cụm ly hợp

Cuộn điện từ cố định (Stator / Field Coil): Là một cuộn dây đồng quấn quanh lõi thép tĩnh, đổ keo epoxy chịu nhiệt và bắt cố định vào phần đầu thân lốc lạnh. Khi tài xế bật nút A/C, rơ-le cấp nguồn điện 12V chạy qua cuộn dây sinh ra một từ trường nam châm điện cực mạnh.
Puly dẫn động có vòng bi (Rotor / Pulley Assembly): Được dẫn động quay tròn liên tục theo trục khuỷu động cơ thông qua dây curoa tổng. Puly quay tự do quanh cổ lốc nhờ một vòng bi kép chuyên dụng mà không làm quay trục lốc khi chưa đóng điện.
Mặt bích hít đàn hồi (Armature Plate / Clutch Hub): Gắn cố định vào trục chính của lốc nén thông qua rãnh then hoa (Splines). Mặt bích được kết nối với khung bằng 3 lá thép đàn hồi (Flat springs), có xu hướng liên tục kéo mặt bích tách rời khỏi bề mặt puly khi không có điện.

B. Khe hở không khí tiêu chuẩn (Clutch Air Gap) và vai trò của đệm căn

Giữa bề mặt ma sát của puly đang quay và mặt bích hít tĩnh luôn duy trì một khoảng cách cơ học chính xác gọi là Khe hở không khí (Air Gap):

Tiêu chuẩn kỹ thuật quốc tế của các hãng lốc lạnh hàng đầu (Denso, Sanden, Valeo) quy định khe hở này nằm trong khoảng 0.35 mm đến 0.65 mm (tương đương độ dày của một chiếc thẻ ATM hoặc danh thiếp cứng).
Khoảng cách khe hở này được căn chỉnh chính xác ngay từ nhà máy bằng một hoặc nhiều vòng đệm kim loại siêu mỏng (Clutch Shims / Spacers) lồng vào trục then hoa bên dưới mặt bích.

2. Cơ chế ly hợp từ bị trượt, bốc khói và phun gió nóng giữa trưa nắng

Hiện tượng lốc lạnh bị trượt ly hợp giữa trưa nắng gay gắt diễn ra theo chuỗi biến đổi cơ nhiệt sau:

A. Mài mòn tự nhiên làm khe hở hít mở rộng quá mức

Sau 80.000 – 120.000 km vận hành, mỗi lần đóng ngắt điều hòa, mặt bích bị hút dính vào puly đang quay ở tốc độ hàng nghìn vòng/phút:

Ma sát cơ học liên tục làm mài mòn vẹt lớp kim loại tiếp xúc ở cả hai bề mặt.
Khe hở không khí tăng dần từ mức chuẩn 0.5 mm lên tới 1.0 mm, 1.2 mm hoặc thậm chí 1.5 mm.

B. Hiệu ứng suy giảm lực từ trường khi cuộn hít bị quá nhiệt giữa trưa

Vào buổi sáng hoặc khi trời râm mát, nhiệt độ khoang máy ở mức bình thường (khoảng 60°C – 70°C), điện trở thuần của cuộn dây đồng duy trì ở mức chuẩn 3.2 – 4.0 Ohm, dòng điện chạy qua đạt cực đại nên lực từ trường vẫn đủ khỏe để hút mặt bích vượt qua khoảng cách 1.0 mm để dính chặt vào puly:

Tuy nhiên, khi xe vận hành giữa trưa nắng đỉnh điểm 40°C kết hợp mặt đường bốc nhiệt, nhiệt độ khoang động cơ vọt lên trên 100°C – 110°C.
Theo định luật vật lý nhiệt điện, nhiệt độ tăng cao làm tăng vọt điện trở thuần của dây đồng, làm sụt giảm cường độ dòng điện (Ampe).
Hậu quả là lực hút nam châm điện bị suy giảm từ 25% đến 35%. Khi khoảng cách khe hở đã bị mòn rộng trên 1.0 mm, lực từ trường suy yếu không còn đủ sức kéo dính chặt mặt bích vào puly được nữa!

C. Hiện tượng quay trượt ma sát khô (Clutch Slipping) sinh nhiệt 400°C

Mặt bích chỉ bị hít hờ hững hoặc chập chờn trượt trên bề mặt puly đang quay ở tốc độ 3.000 vòng/phút:

Ma sát khô giữa hai mặt kim loại sinh nhiệt lượng cục bộ khủng khiếp lên tới 300°C – 400°C chỉ sau vài chục giây.
Nhiệt lượng nung đỏ mặt bích, làm cháy khét lẹt lớp cao su giảm chấn, làm đứt cầu chì nhiệt bảo vệ (Thermal Fuse) tích hợp bên trong cuộn hít và làm cháy chảy lớp keo cách điện của cuộn dây đồng.
Khói đen khét lẹt bốc lên nghi ngút dưới nắp ca-pô, lốc lạnh ngừng quay hoàn toàn và cabin xe bị mất lạnh tức thì, gió thổi ra nóng hầm hập.

3. Ma trận chẩn đoán sự cố ly hợp lốc lạnh và hệ thống máy nén

Bảng ma trận kỹ thuật giúp kỹ thuật viên và chủ xe phân biệt chính xác lỗi trượt ly hợp từ với hiện tượng kẹt chết lốc lạnh:

Triệu chứng thực tế	Bản chất nguyên nhân	Đặc điểm chẩn đoán chuyên sâu & Phương án xử lý
Sáng sớm điều hòa mát sâu, trưa nắng mất lạnh hoàn toàn; đầu lốc bốc khói khét lẹt	Khe hở ly hợp từ quá rộng (> 1.0 mm) gây trượt ma sát khi cuộn hít quá nhiệt	Tắt máy dùng tay xoay mặt bích vẫn xoay nhẹ êm ái (lốc không bị kẹt). Đo khe hở thấy thước lá 1.0 mm đút lọt. Khắc phục: Rút bớt lông đền đệm căn để phục hồi khe hở 0.4 mm chuẩn xưởng.
Bật A/C dây curoa tổng rít gào cháy khét, máy lịm đi suýt chết máy, mặt bích không xoay	Kẹt cứng piston lốc lạnh bên trong (Seized A/C Compressor)	Piston lốc lạnh bị thiếu dầu hoặc vỡ cơ khí bên trong làm bó cứng trục quay. Tắt máy dùng tay không thể xoay được mặt bích. Khắc phục: Súc rửa hệ thống và thay toàn bộ cụm lốc lạnh mới.
Puly lốc lạnh phát tiếng kêu rào rào xè xè liên tục dưới gầm kể cả khi tắt A/C	Hỏng rơ rão vòng bi puly lốc lạnh (Worn Pulley Bearing)	Tiếng kêu cơ khí phát ra từ vòng bi đỡ puly quay tự do, không liên quan đến mặt bích hít. Khắc phục: Tháo puly ép thay vòng bi chuyên dụng mới (Nachi/NSK).
Bật A/C mặt bích hoàn toàn im lìm không hít, không có tiếng "cạch", không bốc khói	Đứt cuộn điện từ, cháy cầu chì A/C hoặc hỏng rơ-le điều hòa	Đo điện trở cuộn hít bị vô cùng ($\infty$), cuộn dây bị đứt mạch hở hoàn toàn. Khắc phục: Thay thế cuộn điện từ mới (Field Coil).

4. Bảng thông số kỹ thuật tiêu chuẩn của cụm ly hợp từ lốc lạnh

Các chỉ số khe hở không khí, điện trở cuộn dây và lực siết bu-lông tiêu chuẩn:

Thông số kỹ thuật	Giá trị tiêu chuẩn nhà sản xuất	Ý nghĩa kỹ thuật
Khe hở không khí mặt bích (Clutch Air Gap)	0.35 – 0.65 mm (Tối ưu 0.40 – 0.50 mm)	Khoảng cách lý tưởng để lực từ trường hít dứt khoát không bị trượt ma sát.
Khe hở giới hạn gây trượt lốc	≥ 0.90 – 1.00 mm (Cần rút đệm căn)	Ngưỡng lực từ trường bị suy yếu không thể thắng lực đàn hồi lò xo giữa trưa nắng.
Điện trở thuần cuộn dây điện từ	3.2 – 4.2 Ohm (ở nhiệt độ 20°C)	Đo thông số cuộn dây kiểm tra om nhiệt hoặc chạm chập cuộn hít.
Độ dày vòng đệm căn kim loại (Shims)	0.1 mm, 0.2 mm, 0.3 mm, 0.5 mm	Các vòng đệm siêu mỏng lồng trong trục để căn chỉnh dung sai khe hở.
Lực siết đai ốc đầu trục lốc (10 mm)	12.0 – 15.0 Nm	Lực siết cố định mặt bích vào trục then hoa máy nén.

5. Quy trình 4 bước rút lông đền đệm căn (Clutch Shim Removal) phục hồi khe hở trong 15 phút

Tuyệt kỹ chuẩn xưởng giúp khắc phục triệt để bệnh trượt lốc giữa trưa nắng mà không cần xả ga điều hòa và không cần tháo lốc lạnh ra khỏi xe:

Bước 1: Đo kiểm tra khe hở mặt bích bằng thước lá chuyên dụng (Feeler Gauge)

Tắt máy hoàn toàn. Luồn thước lá chuyên dụng vào khe hở giữa mặt bích hít và puly đầu lốc lạnh. Đưa lá thước 0.5 mm vào thử: nếu vừa khít nhẹ tay là chuẩn. Nếu đưa lá thước 0.8 mm – 1.0 mm vào mà đút lọt qua nhẹ nhàng, chứng tỏ khe hở đã bị mòn quá rộng – đây chính là thủ phạm khiến lốc bị trượt ma sát bốc khói giữa trưa nắng!

Bước 2: Tháo mặt bích hít đầu trục lốc nén

Dùng kìm hãm mặt bích chuyên dụng hoặc cờ-lê giữ cố định mặt bích, sử dụng đầu tuýp 10 mm (hoặc 8 mm tùy dòng xe) tháo con đai ốc trung tâm đầu trục lốc. Dùng tay hoặc vam cảo chuyên dụng nhẹ nhàng kéo mặt bích hít trượt thẳng ra khỏi trục then hoa. Toàn bộ hệ thống đường ống ga lạnh vẫn giữ nguyên 100%, không cần xả ga lốc lạnh.

Bước 3: Rút bỏ bớt vòng đệm căn kim loại siêu mỏng (Shim Removal)

Soi đèn pin vào bên trong lỗ cốt trục của mặt bích vừa tháo ra hoặc trên đầu then hoa trục lốc: bạn sẽ thấy có từ 1 đến 3 chiếc vòng đệm kim loại siêu mỏng (độ dày từ 0.2 mm đến 0.5 mm). Dùng đầu que nhọn kẹp nhấc bỏ bớt 1 chiếc vòng đệm căn mỏng nhất ra ngoài (hoặc thay bằng một chiếc đệm căn mỏng hơn phù hợp với độ mòn thực tế).

Bước 4: Tái lắp ráp và kiểm tra khe hở hoàn thiện

Lắp mặt bích hít trở lại trục then hoa. Siết chặt đai ốc đầu trục đúng lực 12 – 15 Nm. Dùng thước lá đo lại khe hở: đảm bảo khe hở mới đạt chuẩn hoàn hảo từ 0.35 mm đến 0.50 mm. Dùng tay xoay thử mặt bích: mặt bích phải xoay nhẹ nhàng êm ái, hoàn toàn không bị cọ quẹt dính vào puly khi chưa có điện. Khởi động xe và bật A/C mức lạnh tối đa: mặt bích lập tức hít "cạch" dứt khoát, bám chặt puly êm ru không một tiếng rít, luồng gió mát lạnh sâu buốt phả ra khắp cabin ngay giữa trưa nắng gay gắt!

6. Câu hỏi thường gặp (FAQ) về ly hợp từ lốc lạnh ô tô

1. Tại sao buổi sáng điều hòa vẫn mát lạnh bình thường mà chỉ trưa nắng mới bị mất lạnh?
Do vào buổi sáng nhiệt độ khoang máy mát mẻ, cuộn dây đồng có điện trở thấp nên lực từ trường còn đủ mạnh để hút mặt bích qua khe hở 1.0 mm. Giữa trưa nắng nhiệt độ khoang máy trên 100°C làm điện trở cuộn dây tăng vọt, dòng điện sụt giảm làm lực hút từ trường yếu đi 30%, không thể hút dính mặt bích được nữa.

2. Rút bớt đệm căn có làm ảnh hưởng đến tuổi thọ của lốc lạnh không?
Hoàn toàn không. Việc rút bớt đệm căn chính là đưa khe hở làm việc của ly hợp từ trở về đúng thông số nguyên bản 0.4 mm như lúc xe mới xuất xưởng, giúp triệt tiêu hiện tượng trượt ma sát, bảo vệ cuộn hít không bị cháy om và kéo dài tuổi thọ cho toàn bộ cụm máy nén.

3. Khi nào thì bắt buộc phải thay thế mặt bích hít mới?
Nếu sau khi rút hết đệm căn mà mặt bích đã bị mòn vẹt rãnh sâu dưới 0.3 mm, hoặc 3 lá thép đàn hồi hồi vị đã bị cong vênh, rạn nứt do nhiệt độ quá cao thì bắt buộc phải thay thế cụm mặt bích hít mới để đảm bảo độ bám ma sát an toàn.
