LỐC ĐIỀU HÒA KÊU RÀO RÀO HÚ LỚN GIỮA TRƯA: THỦ PHẠM CHÁY BẠC ĐẠN PULY ĐẦU LỐC

Lốc điều hòa kêu rào rào hú lớn giữa trưa là một trong những hiện tượng âm thanh bất thường gây khó chịu và hoang mang tột độ cho chủ xe ô tô. Giữa trưa nắng với nhiệt độ khoang máy 80°C – 90°C, đầu động cơ phát tiếng kêu rào rào kim loại khô khốc kèm tiếng hú rền rĩ "u...u... rào... rào...". Đáng chú ý là hiện tượng nghịch lý: TẮT A/C tiếng hú gào to nhất, BẬT A/C tiếng hú nhỏ hẳn đi hoặc êm hơn! Nhiều chủ xe bị tư vấn thay cả cụm lốc nén 10 – 18 triệu đồng, trong khi thủ phạm chỉ là vòng bi bạc đạn kép puly đầu lốc bị khô cháy mỡ bôi trơn. Hiểu rõ kết cấu cơ học của cụm ly hợp từ và quy trình tháo ép thay thế riêng bạc đạn puly bằng cảo chuyên dụng không cần xả ga lạnh sẽ giúp chủ xe khắc phục triệt để tiếng kêu, tiết kiệm đến 95% chi phí sửa chữa.

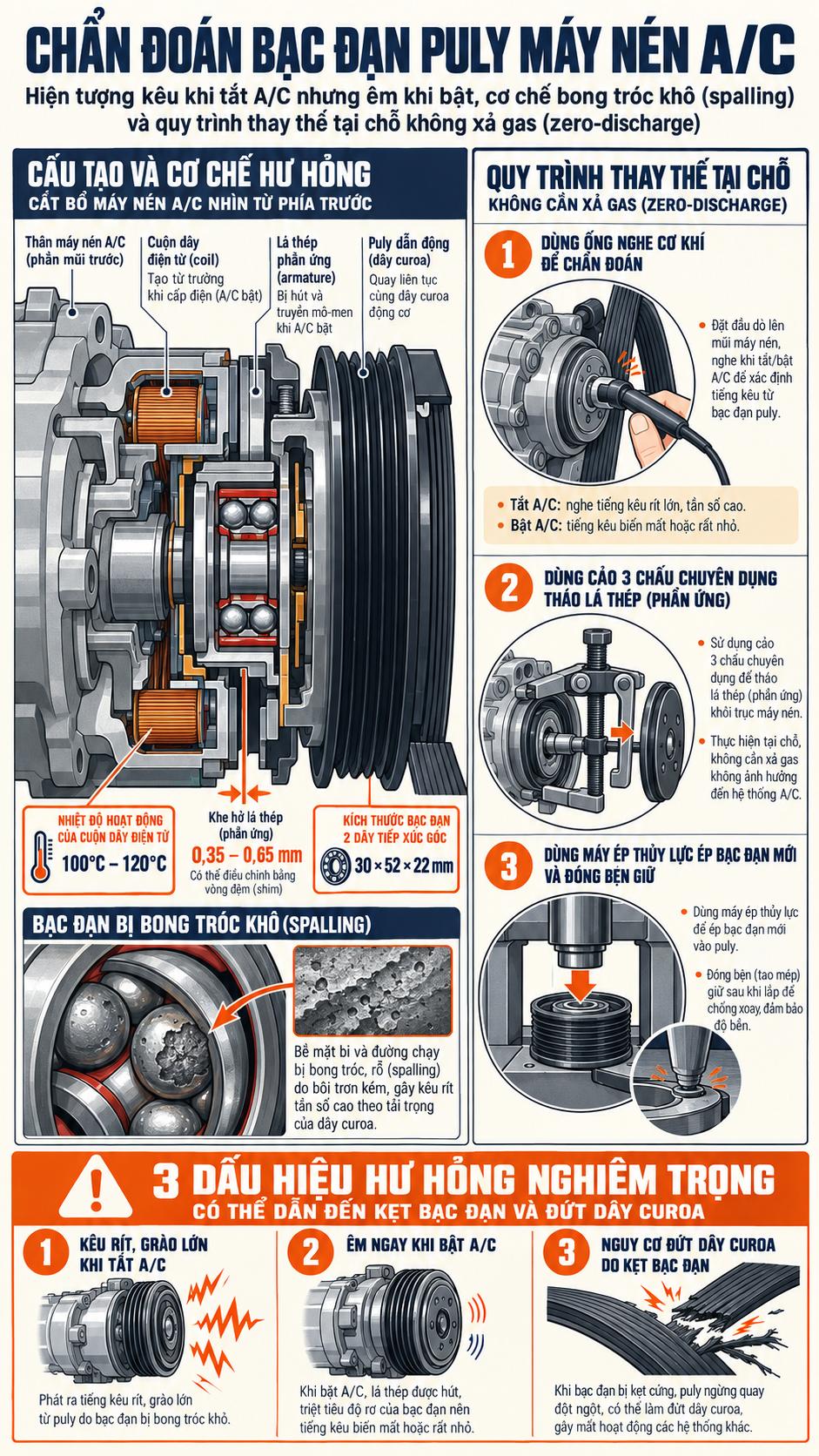

Cấu tạo cụm ly hợp từ lốc điều hòa ô tô bị hỏng bạc đạn puly và quy trình thay bi puly không cần xả ga lạnh chuẩn xưởng

1. Bản chất Cơ học: Cấu tạo cụm ly hợp từ đầu lốc lạnh (A/C Clutch Assembly)

Trên phần lớn các dòng xe ô tô sử dụng lốc điều hòa có ly hợp từ ngắt nhả (Magnetic Clutch Compressor) phổ biến như Toyota Vios, Innova, Fortuner; Honda City, Civic; Ford Ranger, Transit; Hyundai Grand i10, Accent; Kia Morning, Soluto; Mitsubishi Xpander, Triton..., đầu lốc nén được trang bị một cụm ly hợp từ gồm 3 bộ phận cơ điện độc lập:

A. Cuộn nam châm điện từ trường (Electromagnetic Field Coil)

Cuộn dây đồng được quấn kín trong một vỏ thép hình xuyến và bắt cố định cứng vững vào mặt bích nắp trước của lốc lạnh (Compressor Front Nose). Khi bật công tắc A/C trong cabin, rơ-le điều hòa đóng mạch, cấp dòng điện 12V (cường độ dòng điện từ 3.0A đến 4.5A) đi qua cuộn dây, biến cuộn dây thành một nam châm điện cực mạnh tạo ra lực từ trường hút hàng trăm Newton.

B. Bánh xe puly tích hợp ổ bi bạc đạn kép hai dãy bi đặc chủng

Bánh xe puly (A/C Pulley) bằng thép hoặc gang đúc có các rãnh chữ V ăn khớp với dây curoa tổng dẫn động từ trục khuỷu động cơ. Bên trong lòng lõi puly được ép chặt một ổ bi bạc đạn kép hai dãy bi tiếp xúc góc đặc chủng (Double-row Angular Contact Ball Bearing, kích thước chuẩn 30x52x22 mm hoặc 35x55x20 mm) có nắp chắn cao su làm kín chịu nhiệt hai đầu:

• Vòng bi trong của bạc đạn được đóng gá chặt ôm khít vào cổ trục vỏ lốc lạnh (thân vỏ đứng yên).
• Vòng bi ngoài được ép chặt vào lòng ống puly quay.
• Nguyên lý quay tự do 100% thời gian: Khi động cơ nổ máy, sợi dây curoa tổng liên tục kéo puly quay tít ở tốc độ hàng ngàn vòng/phút. Bánh xe puly quay trơn liên tục trên cổ lốc lạnh 100% thời gian xe nổ máy, bất kể tài xế có bật hay tắt điều hòa A/C!

C. Mặt hít ly hợp từ (Clutch Drive Hub / Front Armature Plate)

Mặt hít là một đĩa thép tròn có các lá thép đàn hồi chịu uốn, được cố định chặt bằng then hoa vào đầu trục pít-tông nén ga bên trong lốc. Giữa mặt hít và mặt ma sát của puly luôn được duy trì một khe hở không khí cực nhỏ (Air Gap) từ 0.35 mm đến 0.65 mm nhờ các long-đền căn độ dày (Shims):

• Khi TẮT A/C: Cuộn từ không có điện, mặt hít đứng yên hoàn toàn tách rời khỏi puly. Trục pít-tông bên trong lốc không quay. Puly quay trơn tự do trên chiếc bạc đạn kép.
• Khi BẬT A/C: Cuộn từ phóng từ trường cực mạnh hút dính chặt mặt hít ốp sát vào mặt puly đang quay. Lực ma sát khóa cứng hai chi tiết quay đồng tốc cùng nhau, truyền chuyển động quay từ dây curoa vào trục pít-tông để bơm nén môi chất lạnh.

2. Hiện tượng nghịch lý: "Tắt A/C kêu rào rào hú to, bật A/C lại nhỏ đi hoặc êm hơn"

Sự cố bạc đạn puly lốc lạnh bị hỏng hóc thường bắt đầu bộc lộ sau 100.000 đến 150.000 km hoặc sau 5 đến 7 năm vận hành:

A. Cháy khô mỡ bôi trơn và rỗ mài mòn rãnh bi puly

Bạc đạn puly phải làm việc liên tục ở tốc độ từ 1.500 đến 6.000 vòng/phút trong khoang máy chật hẹp. Giữa trưa nắng gắt, nhiệt độ cuộn từ trường khi đóng điện liên tục tỏa nhiệt lên tới 100°C – 120°C nung nóng trực tiếp ổ bi bạc đạn nằm lồng ngay bên trong. Dưới tác động nhiệt độ cao kéo dài, các phớt chắn mỡ bằng cao su bị chai cứng giòn gãy, lớp mỡ bôi trơn chuyên dụng Polyurea/Lithium Complex bị thoái hóa nhiệt, bay hơi và cháy khô vón cục thành cặn sáp đen. Các viên bi thép cọ xát trực tiếp vào rãnh bi sinh ra ma sát khô khốc, làm bong tróc lớp mạ bề mặt và tạo thành các vết rỗ khuyết tế vi (Spalling/Brinelling).

B. Cơ chế tại sao TẮT A/C tiếng hú lại gào to nhất?

Khi TẮT công tắc A/C, mặt hít nhả ra, bánh xe puly hoàn toàn tự do quay trơn trên bạc đạn kép. Sợi dây curoa tổng với lực căng rất lớn (tải trọng căng dây từ 400N đến 600N) liên tục đè một lực uốn ngang (Radial Load) làm puly bị nghiêng nhẹ lệch tâm. Các viên bi thép đã bị mòn rơ lắc tự do bên trong các rãnh bi rỗ nát, va đập liên hồi với tốc độ hàng ngàn vòng/phút, phát ra tiếng hú kim loại rào rào chói tai rền rĩ khắp khoang máy!

C. Tại sao BẬT A/C tiếng kêu lại nhỏ đi hoặc êm hơn?

Khi người lái bấm nút BẬT A/C, cuộn nam châm điện tạo ra lực hút từ trường cực lớn (khoảng 500N – 700N) hút chặt mặt hít đè bẹp vào mặt puly. Lực ép dọc trục (Axial Clamping Force) khổng lồ này kẹp chặt cụm puly và mặt hít thành một khối cơ học cứng vững gắn liền với trục lốc. Lực ép này triệt tiêu hoàn toàn khe hở rơ lắc của các viên bi thép, ép các viên bi tì chặt vào đáy rãnh lăn, khiến tiếng rơ lắc rào rào lập tức giảm âm lượng rõ rệt hoặc biến mất tạm thời! Đây chính là bằng chứng vàng khẳng định bạc đạn puly đã bị hỏng rơ.

D. Phân biệt tiếng kêu bạc đạn puly vs tiếng kêu hỏng pít-tông lốc lạnh

3. Ma trận chẩn đoán tiếng kêu bất thường hệ thống lốc lạnh và puly đầu máy

Kỹ thuật viên đối chiếu ma trận lâm sàng để loại trừ các vòng bi phụ tải khác:

4. Bảng thông số đo đạc & Tiêu chuẩn kỹ thuật bạc đạn puly lốc lạnh

Thông số kỹ thuật tiêu chuẩn phục vụ công tác đại tu cụm puly lốc nén:

5. Quy trình 4 bước chẩn đoán bắt bệnh bạc đạn puly chuẩn xưởng SOP

Kỹ thuật viên xưởng tiến hành chẩn đoán lâm sàng loại trừ chính xác qua 4 bước:

1. Bước 1 - Nghe âm học động học bằng ống nghe cơ khí chuyên dụng: Cho xe nổ máy garanti, đưa đầu dò của ống nghe cơ khí (Stethoscope) tì nhẹ vào phần vỏ nhôm ở cổ trước lốc lạnh (ngay sát sau puly). Khi tắt A/C, nghe thấy tiếng rào rào va đập kim loại thô ráp cực lớn. Khi bấm bật A/C, tiếng rào rào lập tức dịu đi hoặc biến mất, khẳng định sự cố nằm ở cụm bạc đạn puly quay tự do.
2. Bước 2 - Tháo dây curoa tổng để cô lập hoàn toàn lốc nén: Dùng tuýp mở ốc tì ép cụm tăng đơ tự động, tháo sợi dây curoa tổng ra khỏi puly lốc lạnh. Thao tác này giúp cô lập hoàn toàn lốc nén khỏi các phụ tải khác như máy phát điện, bơm trợ lực và bơm nước làm mát.
3. Bước 3 - Kiểm tra độ rơ lắc và cảm giác quay bằng tay không:
   • Dùng tay không nắm chặt vành puly lốc lạnh lắc mạnh theo phương ngang và phương dọc trục: Nếu cảm nhận rõ rệt độ rơ bập bênh lỏng lẻo (Play) kèm tiếng gõ lách cách, bạc đạn đã bị mòn rơ nghiêm trọng.
   • Dùng lực xoay tròn puly thật nhanh: Nếu puly phát ra tiếng kêu xào xào rào rào khô khốc, quay có cảm giác gợn sóng sượng sùng từng nấc (không trơn tru đầm tay), chứng tỏ các viên bi thép bên trong đã rỗ vẹt và cháy sạch mỡ bôi trơn.
4. Bước 4 - Kiểm tra độ quay trơn của trục pít-tông lốc: Dùng tay vặn xoay mặt hít trung tâm (trục ruột lốc): Trục ruột lốc phải quay êm dịu, có độ nén hơi đàn hồi nhịp nhàng từng pít-tông, chứng tỏ cơ cấu nén bên trong hoàn toàn tốt, khẳng định 100% chỉ cần thay riêng bạc đạn puly.

6. Quy trình 4 bước tháo ép thay bạc đạn puly bằng cảo chuyên dụng không xả ga

Phương pháp thay riêng bạc đạn puly trực tiếp ngay trên xe mang lại hiệu quả kinh tế vượt trội:

1. Bước 1 - Tháo mặt hít ly hợp từ bằng vam cảo chuyên dụng: Tháo tấm chắn gầm dưới lốc lạnh. Dùng dụng cụ kẹp 3 chấu chuyên dụng giữ chặt mặt hít ly hợp, dùng súng mở bu-lông tâm 10 mm giữ mặt hít. Dùng cảo chuyên dụng (A/C Clutch Puller) kéo thẳng mặt hít ra ngoài. Lưu ý kỹ thuật: Nhặt và cất giữ cẩn thận các long-đền căn khe hở (Shims) nhỏ nằm bên trong trục then hoa để tái sử dụng.
2. Bước 2 - Tháo phe hãm và rút cụm puly ra khỏi cổ lốc: Sử dụng kìm mở phe mũi nhọn (Snap Ring Pliers) bóp tháo vòng phe cài bằng thép giữ puly trên cổ lốc. Đặt cảo 3 càng chuyên dụng móc vào mép sau puly, siết ốc vam tịnh tiến để rút nhẹ nhàng cụm puly tuột ra khỏi cổ trục lốc nén. Toàn bộ lốc lạnh và đường ống dẫn ga vẫn gắn nguyên vẹn trên xe, không thất thoát một giọt ga nào.
3. Bước 3 - Ép thay bạc đạn kép mới trên máy ép thủy lực: Đưa cụm puly lên bàn máy ép thủy lực. Dùng đục cơ khí mài phẳng các mép gờ khóa bi (Peening) cũ. Dùng đầu tuýp đúng kích cỡ vành ngoài ép bạc đạn cũ ra khỏi lòng puly. Vệ sinh sạch sẽ lòng puly, dùng máy ép thủy lực ép chiếc bạc đạn kép mới chính hãng (thương hiệu NSK Japan hoặc NACHI) vào ngập hết rãnh puly. Dùng đục nhọn bấm nhẹ 4 – 6 điểm mép gờ thép để khóa cứng bạc đạn chống trôi.
4. Bước 4 - Lắp ráp puly, căn chỉnh khe hở mặt hít và hoàn thiện: Lắp puly mới vào cổ lốc nén, cài lại vòng phe thép hãm chắc chắn. Lắp mặt hít và các long-đền căn Shims vào trục then hoa, siết chặt bu-lông tâm với lực siết chuẩn 15 – 18 Nm. Dùng thước lá (Feeler Gauge) đo khe hở giữa mặt hít và puly: khe hở phải đạt chuẩn từ 0.35 mm đến 0.50 mm (nếu sai lệch, thêm hoặc bớt long-đền Shims để hiệu chỉnh). Lắp lại dây curoa tổng, nổ máy kiểm tra: tiếng hú rào rào biến mất hoàn toàn, lốc chạy êm ái tuyệt đối.

7. Câu hỏi thường gặp về bạc đạn puly lốc lạnh ô tô (FAQ)

Q1: Chi phí thay riêng bạc đạn puly lốc điều hòa so với thay cả lốc mới chênh lệch như thế nào?
Trả lời: Chênh lệch cực kỳ lớn. Chi phí thay riêng bạc đạn puly lốc lạnh chính hãng NSK/NACHI (bao gồm cả tiền phụ tùng vòng bi và tiền công tháo lắp hoàn thiện) chỉ dao động từ 500.000 đến 1.200.000 đồng. Trong khi nếu thay cả cụm lốc lạnh mới chính hãng cộng thêm tiền nạp ga và dầu lạnh mới, chi phí sẽ tiêu tốn từ 8.000.000 đến 18.000.000 đồng. Thay riêng bạc đạn giúp chủ xe tiết kiệm hơn 90% chi phí.

Q2: Bạc đạn puly lốc lạnh bị kêu rào rào nếu để chạy cố thì có nguy hiểm gì không?
Trả lời: Rất nguy hiểm. Khi bạc đạn đã rơ lắc và khô cháy mỡ, ma sát lớn sẽ sinh nhiệt độ cực cao làm chảy nhựa cuộn nam châm từ trường. Nguy hiểm hơn, các viên bi thép có thể bị vỡ nát làm kẹt cứng (bó chết) hoàn toàn puly lốc nén. Khi puly ngừng quay, sợi dây curoa tổng trượt ma sát trên puly sẽ bị đứt toác ngay lập tức, làm xe mất sạc ắc-quy (mất máy phát), mất trợ lực lái và mất bơm nước làm mát động cơ gây sôi nước bó máy giữa đường.

Q3: Thay bạc đạn puly lốc lạnh có phải tháo dàn lạnh hay hút xả ga điều hòa không?
Trả lời: Hoàn toàn không. Với trang thiết bị vam cảo chuyên dụng hiện đại, kỹ thuật viên có thể tháo lắp và ép thay bạc đạn puly trực tiếp ngay trong khoang động cơ mà không cần tháo lốc nén ra khỏi xe, không cần tháo bất kỳ đường ống nào và giữ nguyên vẹn 100% lượng môi chất lạnh nguyên bản trong hệ thống.

Lời kết: Tiếng kêu rào rào hú lớn ở đầu lốc điều hòa giữa trưa nắng là triệu chứng cơ khí rõ rệt của chiếc bạc đạn puly đã cạn kiệt tuổi thọ. Việc nhận biết hiện tượng nghịch lý tắt A/C kêu to, bật A/C êm, kiên quyết từ chối những lời tư vấn thay lốc nén tốn kém và sáng suốt lựa chọn giải pháp thay thế riêng bạc đạn puly chính hãng chuẩn xưởng là quyết định bảo dưỡng thông thái nhất, giúp khôi phục sự êm ái tĩnh lặng cho khoang động cơ và tiết kiệm hàng chục triệu đồng cho chủ xe.
