KHỚP ĐỒNG TỐC CV JOINT KÊU CỌC CỌC KHI ÔM CUA: THỦ PHẠM RÁCH CHỤP LÁP VÀ CÁCH THAY CO GIÃN

Khớp đồng tốc bán trục láp kêu cọc cọc khi ôm cua là một trong những âm thanh cảnh báo hư hỏng cơ khí nguy hiểm và điển hình nhất trên các dòng xe ô tô dẫn động cầu trước (FWD) và hai cầu (AWD/4WD). Mỗi khi đánh hết lái để quay đầu xe hoặc ôm cua gấp vào ngõ hẹp, từ phía bánh xe trước bất ngờ phát ra tiếng kim loại va đập đanh giòn, chát chúa: "cọc... cọc... cọc... cạch... cạch..." liên hồi theo từng vòng quay bánh xe, nhưng khi trả thẳng lái thì tiếng kêu lại lập tức biến mất hoàn toàn. Cúi người soi đèn vào hốc bánh xe, chủ xe dễ dàng bắt gặp cảnh tượng mỡ bôi trơn màu đen đặc quánh bị văng tung tóe nhớt nhát đầy lòng la-zăng và phuộc nhún, trong khi chụp cao su bọc láp hình ruột gà đã bị rách toác đôi. Nếu chủ quan không khắc phục kịp thời, rọ bi thép sẽ vỡ vụn khiến bán trục láp bị gãy lìa khỏi moay-ơ bánh xe, làm xe mất lái hoàn toàn và đầu trục chém vỡ lốc hộp số. Nắm vững bản chất cơ học của khớp đồng tốc quả dứa Rzeppa, bài test quay đầu chữ U để bắt bệnh chính xác bánh xe bị hỏng và công nghệ thay chụp láp co giãn Silicone bằng súng khí nén không cần tháo láp chuẩn xưởng sẽ giúp bạn xử lý triệt để sự cố với chi phí tiết kiệm hơn 70%.

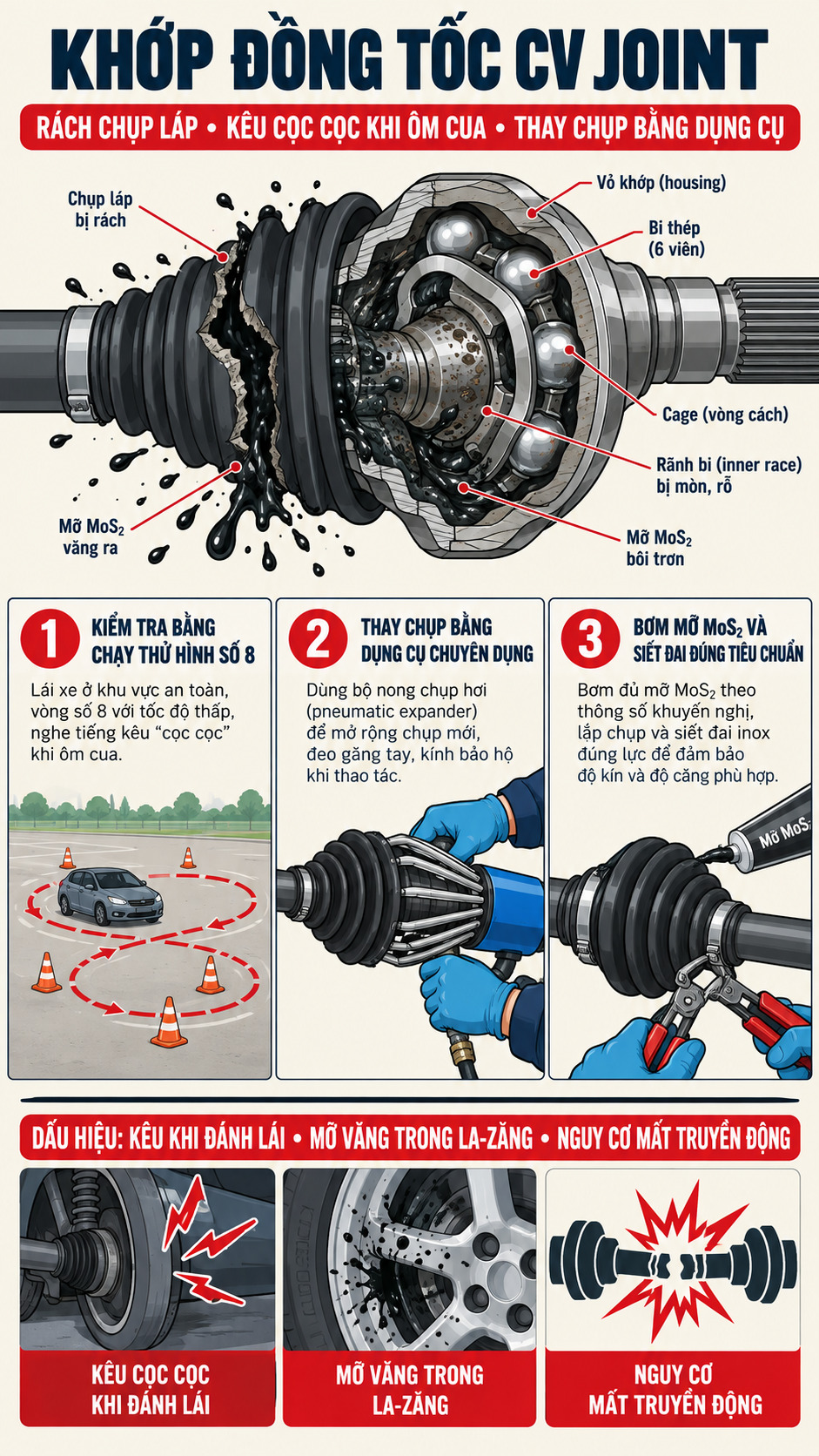

KHỚP ĐỒNG TỐC CV JOINT KÊU CỌC CỌC KHI ÔM CUA: THỦ PHẠM RÁCH CHỤP LÁP VÀ CÁCH THAY CO GIÃN

1. Bản chất Cơ học: Cấu tạo khớp đồng tốc quả dứa (Rzeppa CV Joint)

Trên tất cả các dòng xe ô tô hiện đại có bánh trước chủ động dẫn hướng (từ Toyota Vios, Camry; Honda City, Civic, CR-V; Mazda 3, CX-5; Hyundai Accent, Santa Fe đến Kia K3, Seltos...), bán trục láp (CV Axle Shaft) phải thực hiện một nhiệm vụ cơ học cực kỳ phức tạp:

A. Thách thức truyền động cơ học của bánh xe trước

Bánh xe trước không chỉ quay tròn truyền lực đẩy xe tiến về phía trước, mà còn phải liên tục chịu hai chuyển động đồng thời:

Chuyển động nhún nhảy lên xuống theo hành trình dao động của hệ thống treo giảm xóc.
Chuyển động xoay ngang bẻ lái với góc bẻ cực lớn lên tới 45° đến 50° khi tài xế đánh hết lái quay đầu xe.
Khớp các-đăng chữ thập truyền thống hoàn toàn không thể đáp ứng được nhiệm vụ này, vì ở góc bẻ lái lớn, khớp các-đăng sẽ làm vận tốc góc đầu ra bị giật cục không đồng tốc, gây rung giật dữ dội và phá hủy moay-ơ.

B. Cấu tạo cơ khí chính xác của khớp đồng tốc quả dứa Rzeppa

Để duy trì tốc độ quay góc hoàn toàn không đổi ở mọi góc bẻ lái, các kỹ sư ô tô phát minh ra cụm Khớp đồng tốc quả dứa ngoài (Outboard Rzeppa Constant Velocity Joint):

Cốc bi ngoài (Outer Housing / Bell): Đúc liền với trục then hoa cắm thẳng vào moay-ơ bánh xe, bên trong gia công 6 rãnh cong hình cầu tôi cứng bề mặt đạt độ cứng HRC rất cao.
Trục bi trong (Inner Race / Star): Then hoa ăn khớp cố định với đầu thanh bán trục láp.
Rọ bi định vị (Ball Cage): Một vòng thép tôi mỏng hình cầu có 6 cửa sổ định vị giữ 6 viên bi thép luôn nằm trên một mặt phẳng phân giác góc bẻ lái.
6 viên bi thép chịu lực cực lớn (Steel Balls): Nằm kẹp chặt giữa rãnh cốc ngoài và rãnh trục trong, truyền toàn bộ mô-men xoắn động cơ từ hộp số tới bánh xe với tốc độ góc không đổi 100% (Constant Velocity).
Chụp cao su bọc láp ruột gà (CV Boot): Ống cao su xếp nếp bọc kín toàn bộ khớp bi, được siết chặt bằng hai đai kẹp kim loại không gỉ ở hai đầu để ngăn bụi nước và giữ mỡ bôi trơn.
Mỡ bôi trơn chịu cực áp cao Molybdenum Disulfide (MoS₂): Loại mỡ đen đặc chủng chứa phụ gia Disunfua Molipđen chịu được áp lực màng dầu lên tới hàng nghìn Megapascal giữa các viên bi thép.

2. Cơ chế rách chụp láp & Tiếng kêu "cọc... cọc... cọc..." đanh giòn khi ôm cua

Hiện tượng khớp láp phát tiếng kêu cọc cọc là căn bệnh cơ khí kinh điển sau 80.000 – 120.000 km vận hành theo chuỗi hư hỏng sau:

A. Rách nứt chụp cao su láp do lão hóa nhiệt và đá dăm văng

Chụp cao su bọc láp ngoài phải liên tục bị uốn gập, xoắn vặn hàng triệu chu kỳ theo từng vòng quay của bánh xe:

Nằm sát cụm phanh đĩa trước nơi nhiệt độ ma sát phanh thường xuyên đạt 200°C – 300°C, cao su bị lão hóa nhiệt nhanh chóng, trở nên chai cứng và giòn mép nếp gấp.
Đá dăm sắc nhọn dưới mặt đường văng vào làm rách toác các nếp gấp cao su, tạo ra một vết rách lớn giải phóng khoang chứa bi.

B. Lực ly tâm văng sạch mỡ bôi trơn & Cát bụi xâm nhập phá hủy rãnh bi

Khi xe di chuyển trên đường trường hoặc cao tốc, bán trục láp quay với tốc độ hàng nghìn vòng/phút:

Lực quán tính ly tâm cực mạnh văng toàn bộ lượng mỡ bôi trơn MoS₂ màu đen đặc quánh ra ngoài, bắn tung tóe nhớt nhát đầy lòng vành la-zăng, giảm xóc và hốc bánh xe.
Nước mưa, bùn đất và cát mịn mặt đường lập tức chui tọt vào bên trong lòng cốc bi, biến thành hỗn hợp bột mài mòn kim loại cực kỳ nguy hiểm.
Chạy trong tình trạng ma sát khô không có mỡ bôi trơn làm mòn vẹt và nứt rỗ bề mặt các rãnh cong hình cầu (hiện tượng rỗ kim loại Brinelling).

C. Tại sao chỉ kêu "cọc cọc" khi bẻ hết lái còn chạy thẳng lại êm ru?

Đây là đặc tính cơ học độc đáo của khớp đồng tốc Rzeppa:

Khi xe chạy thẳng: Các viên bi thép nằm ở vị trí trung tâm rãnh cong hình cầu, nơi diện tích tiếp xúc chịu lực lớn nhất và ít bị mài mòn, do đó khớp láp hầu như không phát ra tiếng ồn.
Khi đánh hết lái ôm cua hoặc quay đầu xe (góc bẻ lái > 35°): Sáu viên bi thép bị ép di chuyển kịch về phía mép ngoài cùng của rãnh cong hình cầu. Tại đây, rãnh bi đã bị mòn rỗ khuyết sâu, khe hở cơ học bị mở rộng toác ra.
Dưới mô-men xoắn truyền động, các viên bi thép bị trượt giật và va đập dữ dội vào thành rọ bi thép theo từng vòng quay của bánh xe, phát ra tiếng kim loại va đập đanh giòn chát chúa: "cọc... cọc... cọc... cạch... cạch..." liên hồi! Khi trả thẳng lái, viên bi trở về vùng tiếp xúc êm nên tiếng kêu lập tức biến mất.

D. Hiểm họa gãy lìa bán trục láp mất lái (Axle Shearing)

Nếu chủ xe chủ quan để tiếng kêu cọc cọc kéo dài nhiều tháng mà không sửa chữa, những cú va đập cơ khí dữ dội sẽ làm rọ bi thép bị nứt toác và vỡ vụn thành nhiều mảnh. Bán trục láp bị tuột rời khỏi moay-ơ bánh xe, xe bị mất hoàn toàn lực truyền động (đạp ga máy rú gầm nhưng xe đứng yên), và đầu thanh trục láp văng tự do với tốc độ cao có thể chém vỡ lốc hộp số hoặc làm gãy càng A gây lật xe cực kỳ nguy hiểm!

3. Ma trận chẩn đoán sự cố hệ thống truyền động gầm và bán trục láp

Bảng ma trận kỹ thuật giúp phân biệt chính xác tiếng kêu khớp đồng tốc láp ngoài với các hư hỏng gầm xe khác:

Triệu chứng thực tế	Nguyên nhân cơ học	Đặc điểm chẩn đoán chuyên sâu & Phương án xử lý
Bẻ hết lái ôm cua phát tiếng "cọc cọc" đanh thép, trả thẳng lái êm ru; hốc bánh dính mỡ đen	Hỏng rỗ rãnh bi khớp đồng tốc ngoài (Outboard CV Joint Damage)	Tiếng kêu tăng dần theo tốc độ quay bánh xe khi ôm cua. Mỡ bôi trơn văng đen lòng la-zăng. Khắc phục: Thay khớp láp ngoài mới hoặc thay chụp láp co giãn nếu phát hiện sớm.
Xe bị rung giật bần bật thân xe khi đạp ga tăng tốc từ 60 – 80 km/h, nhả ga hết rung	Mòn rỗ khớp đồng tốc ba chạc trong (Inboard Tripod CV Joint Wear)	Không liên quan đến bẻ lái. Khớp ba chạc cắm vào hộp số bị mòn rãnh cốc trong làm thanh láp bị đảo tâm khi truyền mô-men xoắn lớn. Khắc phục: Thay cốc bi láp trong hoặc thay cả cây láp.
Tiếng hú ù u u rền rĩ tăng dần đều theo tốc độ xe từ 40 km/h trở lên, chạy thẳng vẫn hú	Hỏng rỗ bi moay-ơ bánh xe (Worn Wheel Bearing)	Âm thanh ù tai liên tục như còi tàu, đánh lái nhẹ đổi tải tiếng hú thay đổi âm lượng. Khắc phục: Kiểm tra độ rơ bánh xe và thay cụm bi moay-ơ mới.
Tiếng lục cục khi đi qua đường mấp mô, ổ gà; vô lăng bị rơ nhẹ	Rơ lỏng khớp cầu rô-tuyn đứng hoặc rô-tuyn cân bằng	Không phát ra tiếng cọc cọc tuần hoàn theo vòng quay bánh xe. Khớp cao su giảm chấn bị vỡ rơ rão. Khắc phục: Kiểm tra bẩy càng A và thay thế rô-tuyn hỏng.

4. Bảng thông số kỹ thuật tiêu chuẩn của khớp đồng tốc bán trục láp

Các chỉ số góc nghiêng truyền động, dung lượng mỡ bôi trơn và lực siết tiêu chuẩn:

Thông số kỹ thuật	Giá trị tiêu chuẩn nhà sản xuất	Ý nghĩa kỹ thuật
Góc bẻ lái tối đa của khớp ngoài	45° – 50° (Góc bẻ lái cực đại)	Đảm bảo bán kính quay đầu xe nhỏ nhất mà không bị kẹt bi.
Khối lượng mỡ bôi trơn chuyên dụng MoS₂	90 – 120 gram / cụm khớp láp	Định lượng mỡ chịu cực áp cao điền đầy trong lòng cốc bi và rọ bi.
Độ giãn nở của chụp láp Silicone co giãn	Giãn nở gấp 5 – 6 lần đường kính ban đầu	Khả năng trùm qua đầu quả dứa bằng súng khí nén mà không rách vỡ.
Lực siết đai ốc đầu láp trung tâm (30 – 32 mm)	200 – 280 Nm (Siết đúng lực quy định)	Lực siết định vị vòng bi moay-ơ và then hoa đầu trục láp an toàn.

5. Quy trình 4 bước kiểm tra lâm sàng và công nghệ thay chụp láp co giãn Silicone trong 20 phút

Quy trình chẩn đoán chính xác bên hỏng và công nghệ thay chụp láp tiên tiến không cần tháo rã cây láp:

Bước 1: Bài test lái xe quay đầu chữ U (Figure-8 Turning Test) để bắt bệnh

Để xác định chính xác bánh xe bên nào bị hỏng khớp láp ngoài mà không cần nâng xe:

Chọn một bãi đất trống phẳng, khởi động xe.
Đánh hết lái sang bên TRÁI, vào số D và đệm nhẹ chân ga cho xe quay vòng tròn chữ U: Nếu nghe tiếng kêu "cọc... cọc... cọc..." đanh giòn phát ra từ phía bánh xe trước bên PHẢI, kết luận 100% khớp láp ngoài bên PHẢI đã bị hỏng rỗ bi (do khi rẽ trái, trọng lượng xe và lực ly tâm dồn đè tải nặng nhất lên bánh trước bên phải).
Đánh hết lái sang bên PHẢI và đệm ga quay vòng tròn: Nếu nghe tiếng kêu "cọc... cọc... cọc..." phát ra từ bánh xe bên TRÁI, kết luận khớp láp ngoài bên TRÁI đã bị hỏng.

Bước 2: Nâng xe, tháo đai ốc đầu láp và rút đầu láp ra khỏi moay-ơ

Đưa xe lên cầu nâng an toàn, tháo bánh xe. Dùng súng bắn bu-lông tháo đai ốc đầu láp 30 – 32 mm. Tháo ốc rô-tuyn trụ dưới càng A để nghiêng ngỗng moay-ơ ra ngoài và rút đầu then hoa khớp láp ra khỏi ổ bi. Toàn bộ thanh bán trục láp vẫn gắn nguyên 100% trong hộp số, không cần rút láp ra khỏi hộp số và không cần xả dầu hộp số.

Bước 3: Công nghệ trùm chụp láp co giãn Silicone bằng súng khí nén trong 30 giây

Dùng dao rọc giấy cắt bỏ chiếc chụp cao su rách cũ và lau sạch mỡ bẩn. Nếu rãnh bi chưa bị rỗ sâu (phát hiện sớm khi mới rách chụp), bạn có thể giữ lại cụm khớp láp:

Sử dụng loại Chụp cao su láp co giãn đàn hồi cao bằng vật liệu cao su tổng hợp Silicone/TPE chuyên dụng (Flexible Stretch CV Boot).
Cài miệng nhỏ của chụp cao su vào 8 ngàm thép của Súng banh chụp cao su bằng khí nén (Pneumatic CV Boot Expander Tool).
Bấm nút xả khí nén: Súng sẽ tự động mở rộng miệng chụp cao su to gấp 5 – 6 lần đường kính ban đầu trong vòng 2 giây.
Luồn thẳng nòng súng trùm xuyên qua đầu quả dứa khớp láp ngoài vào đúng vị trí cổ trục. Nhả nút xả khí nén: Chụp cao su tự động đàn hồi co thắt ôm khít chặt lấy thân trục láp một cách hoàn hảo chỉ trong 30 giây mà không cần dùng búa đập tháo khớp láp!

Bước 4: Bơm mỡ chịu cực áp MoS₂ và siết đai kẹp Inox hoàn thiện

Bơm trọn vẹn tuýp mỡ đen chịu cực áp cao Molybdenum Disulfide MoS₂ (100 gram) vào sâu trong lòng rọ bi và nếp gấp chụp cao su. Dùng kìm siết đai chuyên dụng siết chặt hai vòng đai kẹp bằng thép không gỉ (Stainless Steel Boot Clamps) ở hai đầu. Đưa đầu then hoa láp vào lại moay-ơ, siết đai ốc đầu láp đúng lực 220 – 250 Nm và lắp lại bánh xe. Toàn bộ quy trình hoàn tất trong 20 phút, xe vận hành êm ru khi ôm cua và tiết kiệm hơn 70% chi phí so với thay cả cây bán trục láp.

6. Câu hỏi thường gặp (FAQ) về khớp đồng tốc bán trục láp ô tô

1. Khớp láp đã kêu cọc cọc khi ôm cua thì thay chụp cao su và bơm mỡ mới có hết kêu không?
Nếu khớp láp đã phát tiếng kêu cọc cọc đanh giòn, các viên bi và rãnh cốc đã bị mòn rỗ cơ học thì việc thay chụp cao su và bơm mỡ mới chỉ giúp bôi trơn tạm thời chứ không thể triệt tiêu được tiếng kêu. Trường hợp này bắt buộc phải thay thế cụm khớp láp ngoài mới.

2. Đi xe bị kêu khớp láp ôm cua thì có bị nằm đường bất thình lình không?
Rất dễ bị nằm đường. Khi rọ bi thép bị vỡ vụn, các viên bi sẽ rơi ra ngoài khiến bán trục láp mất hoàn toàn lực truyền động. Dù bạn đạp ga máy gầm rú nhưng xe sẽ đứng yên tại chỗ và phải gọi xe cứu hộ.

3. Có thể dùng mỡ bò vàng thông thường bôi trơn cho khớp đồng tốc láp không?
Tuyệt đối không được dùng mỡ bò vàng thông thường. Mỡ bò thông thường không có phụ gia chịu cực áp MoS₂, sẽ bị nhiệt độ và áp lực hàng ngàn Megapascal làm cháy loãng thành nước và văng sạch ra ngoài, khiến khớp láp bị mòn cháy chỉ sau vài nghìn cây số.
