KẸT VAN OCV VÀ NGHẸT LƯỚI LỌC DẦU VVT: NGUYÊN NHÂN TRỄ PHA CAM VÀ MÃ LỖI P0011 P0014

Kẹt van OCV và nghẹt lưới lọc dầu VVT là một trong những nguyên nhân hàng đầu khiến động cơ ô tô hiện đại bỗng nhiên đổ bệnh kỳ lạ: nổ cầm chừng garanti rung giật bần bật như muốn tắt thở, tiếng gõ kim loại rào rào chát chúa vang lên liên hồi ở khu vực nắp giàn cò, xe đạp thốc ga tăng tốc thì bị ỳ ạch tụt dốc công suất rõ rệt kèm theo mức tiêu hao nhiên liệu tăng vọt bất thường. Đèn cảnh báo lỗi động cơ (Check Engine) sáng chói trên bảng đồng hồ điều khiển, khi quét máy chẩn đoán OBD-II thì lập tức báo hai mã lỗi kinh điển P0011 hoặc P0014 liên quan đến hiện tượng trễ pha hoặc sớm pha trục cam. Nhiều chủ xe và thợ sửa chữa thiếu kinh nghiệm thường vội vã kết luận hỏng bộ nhông cam biến thiên hoặc chùng xích cam với chi phí tháo dỡ đại tu máy lên tới hàng chục triệu đồng. Tuy nhiên, căn nguyên thực sự của sự cố phần lớn lại bắt nguồn từ những hạt cặn bùn than bít kín chiếc lưới lọc dầu nhỏ bé và làm bó kẹt con trượt của van điện từ điều khiển dòng dầu (OCV). Việc hiểu đúng cơ chế thủy lực, nắm vững quy trình kiểm tra điện trở và súc rửa chuẩn xưởng sẽ giúp khắc phục triệt để sự cố một cách nhanh chóng và tiết kiệm chi phí tối đa.

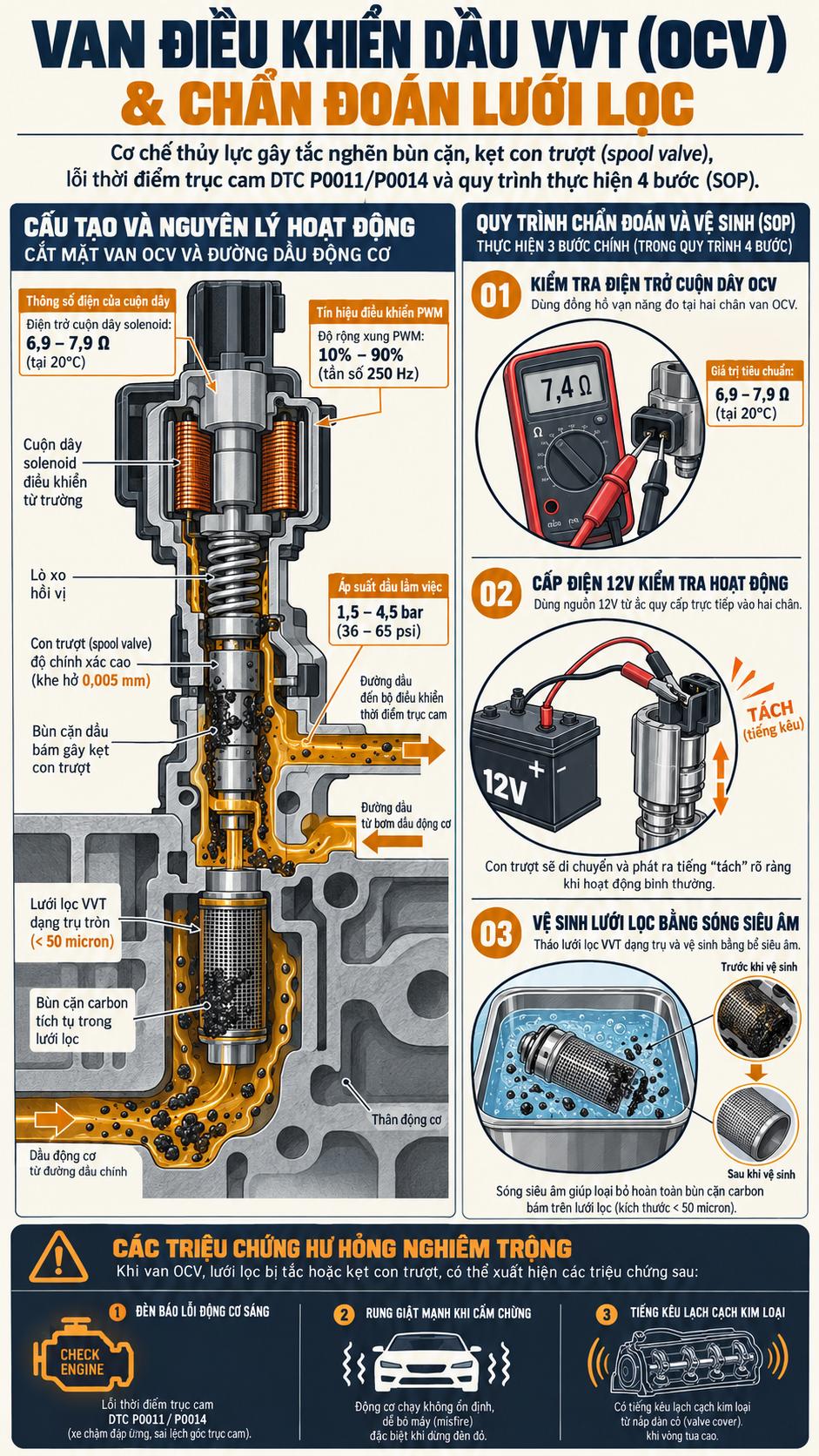

Cấu tạo van điện từ OCV điều khiển van biến thiên VVT bị kẹt và quy trình kiểm tra điện trở vệ sinh lưới lọc dầu

1. Bản chất cơ học & Thủy lực: Cấu tạo hệ thống điều khiển van biến thiên (VVT System)

Trên các cỗ máy đốt trong truyền thống, trục cam được nối cứng với trục khuỷu qua xích cam hoặc dây curoa với góc định thời cố định. Thiết kế này buộc các kỹ sư phải thỏa hiệp: nếu chọn góc mở van tối ưu cho tốc độ thấp để máy nổ êm tiết kiệm xăng thì xe sẽ bị yếu đuối ở dải tua cao, ngược lại nếu tối ưu cho công suất lớn thì máy sẽ rung giật ở chế độ garanti. Để xóa bỏ sự thỏa hiệp này, các hãng xe đã phát minh ra Hệ thống điều khiển van biến thiên theo thời gian (Variable Valve Timing - VVT-i trên Toyota/Lexus, VTC trên Honda, VANOS trên BMW, CVVT trên Hyundai/Kia, Ti-VCT trên Ford):

A. Nhông cam biến thiên điều khiển thủy lực (Cam Phaser / VVT Actuator)

Nhông cam biến thiên được bắt trực tiếp vào đầu trục cam nạp hoặc trục cam xả. Cấu tạo cơ khí của nhông cam gồm hai phần chính: vỏ ngoài ăn khớp với xích cam nhận chuyển động từ trục khuỷu, và một rô-to cánh gạt (Vane Rotor) bên trong được bắt cứng vào trục cam. Giữa các cánh gạt của rô-to và vách vỏ ngoài chia thành hai khoang thủy lực độc lập:

• Khoang làm sớm góc mở cam (Advance Chamber): Khi dầu bôi trơn có áp suất được bơm vào khoang này, áp lực dầu sẽ đẩy cánh gạt xoay cùng chiều quay, làm trục cam xoay sớm hơn so với trục khuỷu tối đa lên tới 40° – 50°.
• Khoang làm trễ góc mở cam (Retard Chamber): Khi dầu được dẫn vào khoang này, trục cam sẽ bị xoay lùi lại về vị trí trễ góc mở ban đầu.

B. Van điện từ điều khiển dòng dầu OCV (Oil Control Valve / VVT Solenoid)

Đóng vai trò là "nhạc trưởng" điều phối dòng dầu vào nhông cam chính là Van điện từ OCV (Oil Control Valve). Cấu tạo của van OCV là một cụm van trượt tỷ lệ 4 cổng cực kỳ tinh xảo gồm:

• Cuộn cảm ứng điện từ (Solenoid Coil): Nhận tín hiệu điều khiển xung điều biến độ rộng xung (PWM - Pulse Width Modulation) từ hộp điều khiển động cơ ECU với tần số từ vài trăm đến hàng ngàn Hertz.
• Con trượt kim loại (Spool Valve): Gia công từ thép hợp kim tôi cứng với các rãnh dầu vi mô. Khe hở dung sai lắp ghép cơ khí giữa con trượt và lòng thân van chỉ vỏn vẹn 0.005 mm (5 micron) – nhỏ hơn cả kích thước của một sợi tóc người. Khi cuộn hút nhận xung điện, lực từ trường sẽ đẩy con trượt tịnh tiến tiến lùi, đóng mở chính xác các đường dẫn dầu bôi trơn dưới áp suất từ 1.5 bar đến 4.5 bar vào khoang làm sớm hoặc làm trễ của nhông cam.

C. Lưới lọc dầu mini VVT Filter Screen bảo vệ hệ thống

Do khe hở con trượt van OCV quá nhỏ bé, bất kỳ một hạt bụi bẩn hay cặn mạt kim loại nào lọt vào cũng có thể gây kẹt chết van. Vì vậy, các nhà sản xuất bố trí một lưới lọc dầu mini (VVT Oil Filter Screen) dạng rọ thép hình trụ siêu mịn (kích thước mắt lọc dưới 50 micron) đặt sâu bên trong đường dầu dẫn của lốc máy hoặc nắp quy-lát ngay trước cửa ngõ cấp dầu vào van OCV.

2. Cơ chế tích tụ bùn than, nghẹt lưới lọc và kẹt con trượt van OCV

Hệ thống VVT hoạt động hoàn toàn dựa vào áp suất và lưu lượng của dầu nhớt động cơ. Do đó, đây là hệ thống "nhạy cảm" và dễ bị tổn thương nhất trước chất lượng dầu bôi trơn:

A. Bùn than dầu nhớt (Engine Sludge) bít kín rọ lưới lọc VVT

Thói quen lười thay dầu động cơ định kỳ, chạy quá 10.000 – 15.000 km mới thay nhớt, hoặc sử dụng phải các loại dầu nhớt giả, nhớt khoáng phẩm cấp thấp là nguyên nhân khởi thủy tàn phá hệ thống. Dưới nhiệt độ cao trong động cơ, dầu nhớt bị oxy hóa bẻ gãy mạch hydrocacbon, các chất phụ gia chống cặn bị cạn kiệt, biến dầu động cơ thành một lớp bùn than màu đen quánh đặc (Engine Sludge) như hắc ín.

Khi dầu tuần hoàn, các mảng bùn than và mạt kim loại bị giữ lại toàn bộ tại bề mặt của chiếc rọ lưới lọc VVT mini. Sau thời gian dài tích tụ, bề mặt lưới lọc bị phủ kín một màng nhầy keo đen kịt không thể thẩm thấu. Áp suất dầu cấp vào khoang van OCV bị tụt dốc thê thảm từ mức tiêu chuẩn 3.5 bar xuống dưới 0.8 – 1.0 bar, không còn đủ áp lực thủy lực để thắng lực lò xo phản hồi và xoay nhông cam.

B. Kẹt cứng con trượt van OCV (Stuck Spool Valve)

Những hạt cặn muội than vi mô lọt qua lưới lọc sẽ len lỏi vào khe hở dung sai 0.005 mm giữa con trượt spool valve và lòng xilanh van. Dưới nhiệt độ vận hành nóng bỏng của nắp giàn cò, cặn than bị nướng cháy keo lại, tạo thành lớp muội cứng bám chặt bề mặt kim loại. Lực hút từ trường của cuộn cảm solenoid (vốn chỉ vài Newton) hoàn toàn bất lực không thể đẩy con trượt dịch chuyển. Con trượt van OCV bị kẹt chết cứng ở một vị trí cố định.

C. Hai trạng thái lỗi kinh điển: Mã lỗi P0011 và P0014

Tùy thuộc vào vị trí mà con trượt van OCV bị kẹt, động cơ sẽ phát sinh các triệu chứng hư hỏng lâm sàng đối lập nhau:

3. Bảng thông số đo đạc & Tiêu chuẩn kỹ thuật kiểm tra van OCV

Trước khi đưa ra quyết định thay thế linh kiện, kỹ thuật viên cần đối chiếu các giá trị đo kiểm điện khí và thủy lực theo chuẩn nhà sản xuất:

4. Quy trình 4 bước kiểm tra và súc rửa van OCV chuẩn kỹ thuật xưởng

Quy trình chẩn đoán và phục hồi van OCV cùng lưới lọc VVT được thực hiện qua 4 bước bài bản trong vòng 30 phút:

1. Bước 1 - Đo điện trở cuộn dây van OCV bằng đồng hồ VOM (Resistance Test):
   • Tắt chìa khóa điện, rút giắc cắm 2 chân của van OCV trên nắp quy-lát.
   • Cắm 2 que đo của đồng hồ vạn năng VOM (chọn thang đo Ohm $\Omega$) vào 2 cực chân cắm của van.
   • Đối chiếu giá trị hiển thị: Nếu điện trở nằm chuẩn trong dải 6.9 $\Omega$ đến 7.9 $\Omega$, kết luận cuộn cảm điện từ vẫn hoạt động hoàn hảo và sự cố 100% nằm ở phần kẹt cơ khí hoặc nghẹt đường dầu.
2. Bước 2 - Thử nghiệm kích hoạt xung điện 12V kiểm tra độ nảy con trượt (Click Test):
   • Dùng tuýp 10 mm tháo bu-lông cố định và nhẹ nhàng rút van OCV ra khỏi thân nắp giàn cò.
   • Sử dụng 2 dây điện nối từ bình ắc quy 12V chạm nhấp nhả vào 2 chân cực của van.
   • Đánh giá lâm sàng: Nếu van tốt, con trượt thép bên trong phải nhảy tịnh tiến qua lại tức thì với tiếng "tách... tách... tách..." cực kỳ đanh giòn, dứt khoát. Nếu con trượt chỉ rung nhẹ lờ đờ, bị kẹt ngắc hoặc hoàn toàn không nhúc nhích, van đã bị cặn than bó kẹt cứng. Tiến hành ngâm ngập đầu van trong dung dịch xịt chế hòa khí (Carb Cleaner) và dùng que nhựa đẩy nhẹ con trượt kết hợp kích xung điện liên tục cho đến khi cặn tan hết và con trượt nảy trơn tru trở lại.
3. Bước 3 - Tháo kiểm tra và súc rửa siêu âm rọ lưới lọc dầu VVT Filter:
   • Xác định vị trí bu-lông lục giác bịt đường dầu bên hông lốc máy (nằm ngay phía dưới hoặc cạnh cụm van OCV). Tháo bu-lông này ra ngoài.
   • Dùng que móc nhỏ hoặc kìm mỏ nhọn rút chiếc rọ lưới lọc VVT hình trụ nhỏ bằng đầu đũa ra khỏi lốc máy.
   • Quan sát tình trạng: Nếu lưới bị phủ kín màng bùn keo đen xì, ngâm rọ lưới trong dung dịch tẩy rửa cặn carbon chuyên dụng hoặc thả vào bể rửa sóng siêu âm trong 15 phút. Dùng vòi xịt khí nén thổi sạch bóng từ trong ra ngoài trước khi lắp lại với vòng đệm nhôm mới.
4. Bước 4 - Đọc dữ liệu sống (Live Data) góc lệch trục cam trên máy chẩn đoán:
   • Lắp lại van OCV và lưới lọc, siết bu-lông với lực siết tiêu chuẩn 9 – 11 Nm. Cắm lại giắc điện chắc chắn.
   • Nổ máy động cơ, kết nối máy quét OBD-II vào mục Live Data / Data Stream, theo dõi 2 thông số: VVT Target Angle (Góc cam mục tiêu) và VVT Actual Angle (Góc cam thực tế).
   • Đạp ga tăng tốc từ tốn: Giá trị góc thực tế phải bám đuổi sát nút góc mục tiêu với độ trễ dưới 0.2 giây và độ lệch sai số dưới 2 độ góc quay. Xóa sạch mã lỗi lưu trong bộ nhớ ECU, hoàn tất quy trình xử lý.

5. Giải pháp phục hồi & Quy tắc bảo dưỡng ngăn ngừa cặn bùn nhớt

Để hệ thống van biến thiên luôn hoạt động chính xác và không bao giờ bị tái phát hiện tượng kẹt van OCV, chủ xe cần tuân thủ nghiêm ngặt các quy tắc bảo dưỡng sau:

• Quy tắc thay dầu nhớt động cơ sống còn: Luôn sử dụng dầu động cơ tổng hợp toàn phần (Fully Synthetic) đạt tiêu chuẩn chất lượng cao nhất hiện nay như API SP / ILSAC GF-6 có chứa hàm lượng phụ gia phân chuyên sâu (Engine Flush): Đối với các dòng xe đã vận hành trên 80.000 – 100.000 km hoặc xe mua lại không rõ lịch sử bảo dưỡng, trước khi thay dầu mới nên đổ một lon dung dịch súc rửa động cơ chuyên dụng (như Liqui Moly Engine Flush Plus) vào nhớt cũ, cho máy nổ garanti không tải đúng 10 phút. Dung dịch sẽ hòa tan sạch sẽ toàn bộ các màng keo bùn than bám trong các ngóc ngách của van OCV, nhông cam và lưới lọc VVT rồi xả sạch ra ngoài theo nhớt cũ.

6. Câu hỏi thường gặp về van OCV và van biến thiên ô tô (FAQ)

Q1: Có thể tháo bỏ hẳn chiếc rọ lưới lọc dầu VVT đi để xe không bao giờ bị nghẹt áp suất dầu nữa không?
Trả lời: Tuyệt đối không được vứt bỏ lưới lọc VVT. Nếu không có lưới lọc, các hạt cặn than và mạt kim loại lớn trong dầu bôi trơn sẽ đi thẳng vào khoang con trượt van OCV và các rãnh cánh gạt nhông cam, gây kẹt cứng xước nát lòng van ngay lập tức, dẫn đến hỏng hóc toàn bộ cụm nhông cam với chi phí thay thế rất đắt đỏ.

Q2: Sau khi đã súc rửa sạch sẽ van OCV và lưới lọc nhưng xe vẫn báo mã lỗi P0011 thì nguyên nhân do đâu?
Trả lời: Nếu van OCV và lưới lọc đã sạch hoàn toàn mà mã lỗi P0011 vẫn xuất hiện, nguyên nhân có thể do chốt khóa cơ khí (Lock Pin) bên trong nhông cam biến thiên đã bị mòn kẹt không thể đóng mở, xích cam bị chùng giãn nhảy răng cam, hoặc áp suất bơm dầu nhớt tổng của động cơ bị tụt giảm nghiêm trọng.

Q3: Thay thế van OCV mới có cần phải cài đặt đồng bộ lại hộp ECU không?
Trả lời: Hầu hết các dòng xe chỉ cần xóa mã lỗi lịch sử bằng máy quét OBD-II. Tuy nhiên, trên một số dòng xe châu Âu và xe đời mới, kỹ thuật viên cần thực hiện quy trình "Camshaft Adaptation Reset / VVT Re-learn" trên máy chẩn đoán để hộp ECU học lại các giá trị dung sai vị trí góc cam ban đầu của van mới.

Lời kết: Hệ thống van biến thiên VVT là tuyệt tác của sự kết hợp tinh vi giữa điều khiển điện tử và thủy lực học chính xác cao trên ô tô hiện đại. Việc thấu hiểu tầm quan trọng của chiếc van OCV nhỏ bé, duy trì kỷ luật thay dầu nhớt chất lượng cao đúng định kỳ và chủ động kiểm tra vệ sinh lưới lọc VVT là bí quyết then chốt giúp cỗ máy luôn giữ vững sức mạnh bốc khỏe, vận hành êm ái tròn tiếng và tiết kiệm nhiên liệu tối ưu trên mọi nẻo đường.
