ĐỨT CUỘN CÁP CÒI VÔ LĂNG CLOCK SPRING: ĐÈN TÚI KHÍ SÁNG VÀ MẸO CĂN CHỈNH VỊ TRÍ ZERO

Đứt cuộn cáp còi vô lăng Clock Spring là một trong những sự cố cơ điện tử bất ngờ và gây hoang mang hàng đầu đối với người lái xe ô tô hiện đại. Vào một buổi sáng se lạnh, khi vừa nổ máy xe lùi ra khỏi bãi đỗ hoặc đánh hết lái để quay đầu gấp, tài xế bất ngờ nghe thấy một tiếng "sột soạt... rắc" nhỏ phát ra từ sâu bên trong cổ trục lái. Ngay sau đó, hàng loạt sự cố điện tử diễn ra đồng loạt: bấm còi xe hoàn toàn im bặt không phản hồi, toàn bộ phím bấm điều khiển âm thanh, đàm thoại rảnh tay và ga tự động Cruise Control trên vô lăng bị liệt cứng, đồng thời đèn cảnh báo túi khí SRS màu đỏ hoặc màu vàng bật sáng chói lọi trên bảng đồng hồ táp-lô! Nhiều chủ xe lầm tưởng xe bị hỏng còi hoặc lỗi hộp đen điều khiển túi khí. Tuy nhiên, thủ phạm thực sự chính là cuộn băng cáp dẹt xoắn ốc (Clock Spring / Spiral Cable) nằm sau vô lăng bị mỏi kim loại hoặc bị kéo căng quá giới hạn dẫn đến đứt lìa. Khi cuộn cáp bị đứt, hệ thống túi khí người lái bị vô hiệu hóa hoàn toàn, tiềm ẩn hiểm họa khôn lường nếu không may xảy ra va chạm. Nắm vững bản chất cơ điện tử, bài test chẩn đoán lâm sàng và quy chuẩn căn chỉnh vị trí Zero (Zero Calibration) khi thay thế sẽ giúp người lái khắc phục triệt để sự cố và đảm bảo an toàn tuyệt đối trên mọi hành trình.

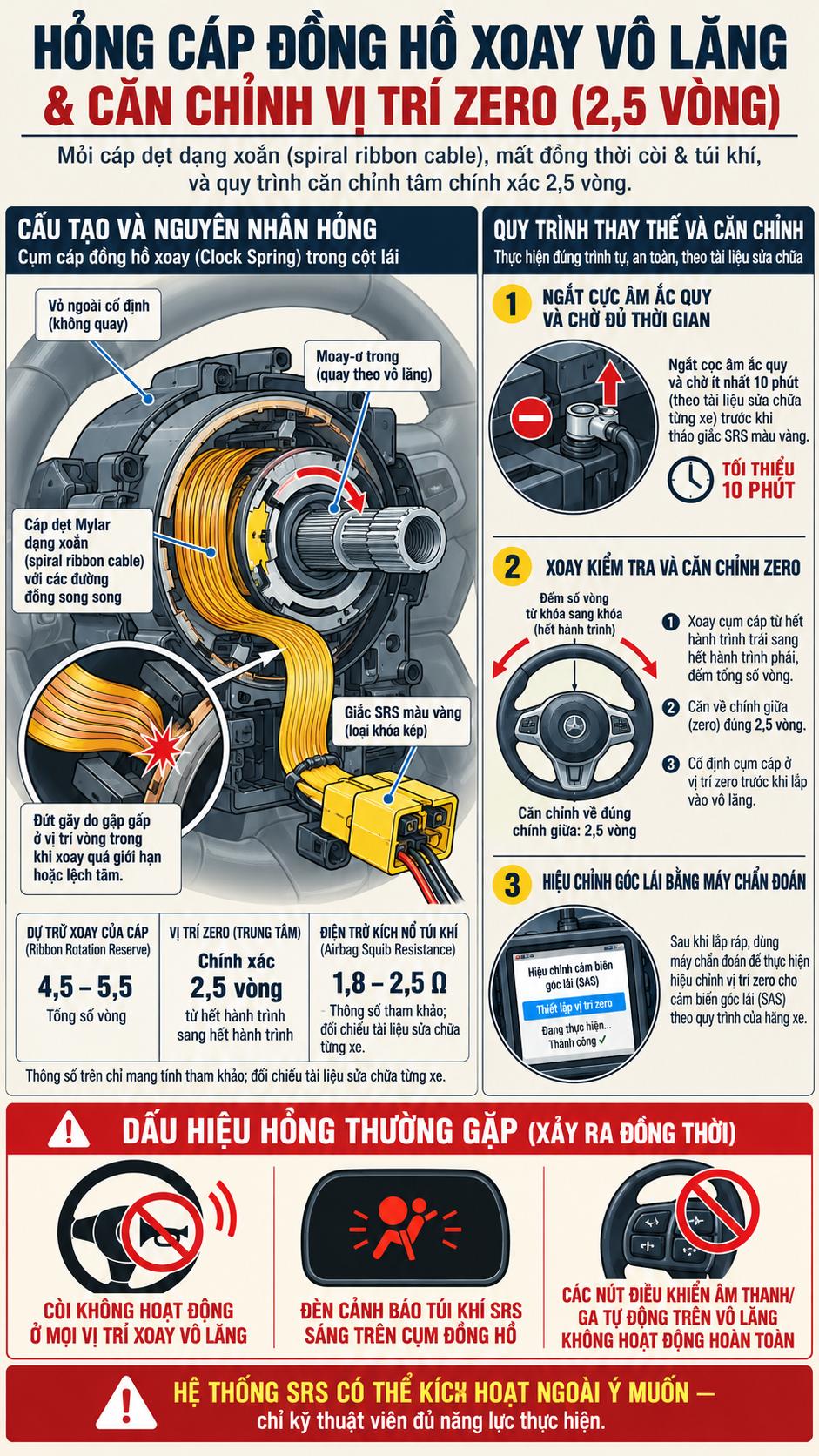

Cấu tạo cuộn cáp còi vô lăng Clock Spring bị đứt gây sáng đèn túi khí và quy trình căn chỉnh vị trí Zero chuẩn xưởng

1. Bản chất Cơ học & Điện tử: Cấu tạo cuộn cáp xoắn ốc vô lăng (Clock Spring)

Trên tất cả các dòng xe ô tô hiện đại (từ Toyota Vios, Camry, Fortuner, Hilux; Honda City, Civic, CR-V; Mazda 3, CX-5; Ford Ranger, Everest; Hyundai Accent, Santa Fe đến Kia K3, Sorento...), vành vô lăng phải xoay tròn liên tục từ 2.5 đến 3.5 vòng từ kịch trái sang kịch phải. Tuy nhiên, trên mặt vô lăng lại tích hợp ngòi nổ túi khí người lái (Driver Airbag), công tắc còi xe và hàng loạt phím bấm điều khiển điện tử:

A. Cấu tạo cuộn băng cáp dẹt mỏng (Flat Flexible Ribbon Cable)

Dây điện lõi đồng bọc nhựa thông thường không thể chịu đựng việc bị xoắn vặn liên tục hàng triệu lần mà không bị đứt gãy. Do đó, các kỹ sư ô tô phát minh ra cụm Cuộn cáp xoắn ốc (Clock Spring / Spiral Cable Assembly):

• Vỏ hộp bảo vệ: Một hộp nhựa mỏng hình tròn dẹt gắn cố định vào trục cổ lái ngay phía sau vô lăng.
• Băng cáp dẹt linh hoạt: Bên trong hộp là một dải băng dẹt mỏng chứa từ 6 đến 14 sợi dây đồng lá siêu mảnh chạy song song, bọc kín giữa hai lớp màng nhựa cách điện cao cấp Mylar/Polyester chịu nhiệt.
• Kết cấu xoắn ốc kiểu dây cót: Băng cáp được cuộn lỏng lẻo thành nhiều vòng xoắn ốc đồng tâm tương tự như lò xo dây cót đồng hồ cơ học. Một đầu cáp bắt cố định vào thân xe tĩnh (nối với hộp điều khiển túi khí SRS, hộp thân xe BCM và rơ-le còi); đầu còn lại gắn vào phần lõi xoay đồng tốc cùng vành vô lăng.

B. Nguyên lý bù hành trình xoắn cơ học

• Khi đánh lái sang một bên: Cuộn băng cáp dẹt sẽ tự động thắt chặt dần các vòng cuộn về phía tâm trục lái.
• Khi đánh lái sang bên ngược lại: Cuộn băng cáp sẽ tự động nới lỏng dần các vòng cuộn bung rộng ra sát thành ngoài của vỏ hộp nhựa.
• Nhờ chiều dài dải cáp được tính toán dự phòng từ 5.0 đến 6.0 vòng quay tự do, cuộn cáp luôn duy trì kết nối điện thông suốt 100% ở mọi góc đánh lái của tài xế mà không bao giờ bị căng kéo quá tải.

2. Cơ chế đứt cuộn cáp còi khi đánh hết lái buổi sáng & Bộ 3 triệu chứng kinh điển

Sự cố đứt cuộn cáp còi thường xảy ra bất ngờ sau 8 – 10 năm vận hành hoặc sau những lần sửa chữa tháo lắp hệ thống lái sai kỹ thuật:

A. Hai nguyên nhân gốc rễ gây đứt cáp Clock Spring

1. Hiện tượng mỏi kim loại cơ học (Metal Fatigue): Sau hàng trăm ngàn chu kỳ đánh lái xoắn nhả liên tục qua nhiều năm, các sợi đồng lá siêu mỏng bên trong bị mỏi uốn, xuất hiện các vết nứt tế vi. Vào buổi sáng mùa đông hoặc đêm lạnh, lớp màng nhựa Mylar bị cứng giòn, khi tài xế đánh hết lái nhanh, vết nứt lập tức đứt lìa hoàn toàn.
2. Sai lầm kinh điển khi sửa chữa thước lái (Lệch tâm Zero): Khi thợ tháo khớp các-đăng lái hoặc thay thước lái dưới gầm mà không cố định vành vô lăng. Trục lái bị quay tròn tự do làm cuộn Clock Spring bị lệch khỏi vị trí trung tâm (ví dụ đã bị cuộn sẵn 2 vòng sang phải). Khi lắp lại, tài xế chỉ cần đánh hết lái sang phải một vòng là cuộn cáp bị kéo căng hết hành trình và bị giật đứt phựt ngay lập tức!

B. Bộ 3 triệu chứng lâm sàng kinh điển xảy ra đồng thời

• 1. Còi xe bị tịt hoàn toàn (Horn Inoperative): Dây dẫn mass điều khiển rơ-le còi bị đứt hở mạch, bấm còi ở bất kỳ vị trí nào trên vô lăng đều im bặt.
• 2. Đèn báo túi khí SRS sáng chói (Airbag Light On): Hộp điều khiển túi khí giám sát điện trở ngòi nổ túi khí vô lăng (chuẩn từ 1.8 đến 2.5 Ohm). Khi cáp đứt, điện trở vọt lên vô cùng ($\infty$), hộp SRS lập tức báo lỗi và vô hiệu hóa hoàn toàn túi khí người lái (túi khí sẽ không bung khi xảy ra tai nạn va chạm!).
• 3. Liệt toàn bộ phím bấm vô lăng (Steering Controls Dead): Các phím chỉnh âm lượng, đàm thoại, Cruise Control và lẫy chuyển số bị tê liệt hoàn toàn, đèn nền vô lăng tắt ngấm.

3. Ma trận chẩn đoán sự cố cuộn cáp còi Clock Spring và hệ thống lái

Bảng ma trận kỹ thuật giúp phân biệt chính xác đứt cáp còi với các hư hỏng điện tử khác:

4. Bảng thông số đo đạc & Tiêu chuẩn kỹ thuật cuộn cáp còi Clock Spring

Các thông số tiêu chuẩn đo kiểm phục vụ quy trình thay thế Clock Spring:

5. Mẹo chẩn đoán lâm sàng trong 2 phút phân biệt đứt cáp còi vs hỏng còi xe

Người lái có thể tự kiểm tra bắt bệnh chính xác qua 2 bài test đơn giản:

1. Bài test 1 - Xoay vô lăng lắng nghe âm thanh ma sát: Tắt radio, đóng kín cửa sổ xe. Dùng tay xoay vô lăng từ từ sang trái rồi sang phải: Nếu nghe thấy tiếng cọ xát "sột soạt... lạo xạo" như tiếng túi nilon bị vò nát bên trong cổ vô lăng, các nếp gấp của cuộn băng cáp dẹt đã bị gập gãy, đứt rời và đang cọ xát vào thành hộp nhựa.
2. Bài test 2 - Thử còi ở nhiều góc đánh lái khác nhau: Bấm giữ phím còi và từ từ xoay vô lăng: Nếu để thẳng lái còi không kêu nhưng khi đánh lái nghiêng 90° hoặc 180° còi lại kêu bíp bíp, khẳng định 100% cuộn cáp còi Clock Spring bị nứt gãy tiếp xúc chập chờn.
3. Kiểm tra đèn túi khí và phím bấm: Nếu còi tịt đi kèm đèn túi khí Airbag sáng đỏ và các nút bấm vô lăng mất tác dụng, 100% sự cố do đứt cụm cáp còi Clock Spring.

6. Quy chuẩn căn chỉnh vị trí trung tâm (Zero Calibration) khi thay cáp mới chuẩn xưởng SOP

Quy trình thay thế và căn tâm cuộn cáp còi đòi hỏi sự tuân thủ nghiêm ngặt theo 4 bước chuẩn xưởng:

1. Bước 1 - Ngắt ắc quy và tháo cụm túi khí an toàn: Tháo cọc âm ắc quy, chờ tối thiểu 10 phút để tụ điện hộp túi khí xả kiệt điện, triệt tiêu nguy cơ nổ túi khí bất ngờ. Dùng lục giác hoa thị tháo hai ốc giữ nắp túi khí bên hông vô lăng, cẩn thận bóp lẫy rút giắc cắm màu vàng của ngòi nổ túi khí và nhấc cụm túi khí ra ngoài.
2. Bước 2 - Tháo vô lăng và tháo cụm Clock Spring cũ: Đánh dấu vị trí ăn khớp giữa trục then hoa và vành vô lăng. Tháo đai ốc tâm 19 mm và dùng vam cảo nhấc vô lăng ra ngoài. Tháo ốp cổ trục lái, rút các giắc điện và tháo 3 vít giữ cụm Clock Spring cũ.
3. Bước 3 - Quy chuẩn căn chỉnh vị trí Zero cuộn cáp mới (Crucial Step):
   • Đặt thẳng hàng 2 bánh xe trước hoàn toàn.
   • Cầm cuộn Clock Spring mới: dùng tay xoay nhẹ lõi xoay theo chiều kim đồng hồ cho đến khi chạm điểm kịch lực cản nhẹ (xoay nhẹ tay, không ép mạnh làm đứt cáp).
   • Sau đó xoay ngược chiều kim đồng hồ, vừa xoay vừa đếm chính xác tổng số vòng quay cho đến khi kịch phía bên kia (thường từ 4.5 đến 5.5 vòng).
   • Lấy tổng số vòng chia đôi: xoay ngược lại chính xác 2.5 vòng để đưa cuộn cáp về đúng Vị trí trung tâm (Zero Center Position). Mũi tên chỉ thị trên lõi xoay phải trùng khớp hoàn toàn với vạch dấu trên vỏ ngoài.
4. Bước 4 - Lắp ráp hoàn thiện và hiệu chuẩn cảm biến góc lái: Lắp cụm Clock Spring vào cổ lái, lắp lại vô lăng đúng dấu then hoa, cắm giắc túi khí và giắc còi. Lắp lại cọc âm ắc quy. Dùng máy chẩn đoán OBD2 quét xóa sạch mã lỗi túi khí và thực hiện quy trình hiệu chuẩn 0 độ cảm biến góc lái (SAS Calibration). Thử còi, các phím bấm và chạy thử xe: đèn túi khí tắt ngấm, còi kêu giòn giã ở mọi góc lái.

7. Câu hỏi thường gặp về cuộn cáp còi Clock Spring ô tô (FAQ)

Q1: Chi phí thay thế cuộn cáp còi Clock Spring ô tô là bao nhiêu?
Trả lời: Giá cụm cuộn cáp còi chính hãng (Toyota Genuine, Denso, Mobis, Ford OEM) dao động từ 800.000 đến 2.200.000 đồng tùy dòng xe. Chi phí công tháo lắp và cài đặt hiệu chuẩn cảm biến góc lái dao động từ 300.000 đến 500.000 đồng. Tuyệt đối không nên mua các loại cáp còi trôi nổi giá rẻ vài trăm ngàn vì dải đồng mỏng manh dễ đứt lại chỉ sau vài tuần và tiềm ẩn nguy cơ chập nổ túi khí.

Q2: Xe bị đứt cuộn cáp còi thì có tiếp tục lái xe được không?
Trả lời: Về mặt cơ khí, xe vẫn đánh lái bình thường vì trục lái cơ học không bị ảnh hưởng. Tuy nhiên, xe bị mất còi báo hiệu an toàn và túi khí người lái bị vô hiệu hóa hoàn toàn, làm tăng nguy cơ chấn thương nghiêm trọng nếu xảy ra va chạm. Chủ xe nên đưa xe đi thay thế cáp còi càng sớm càng tốt.

Q3: Có thể hàn nối lại dải đồng của cuộn cáp còi bị đứt để dùng lại được không?
Trả lời: Tuyệt đối không được phép hàn nối. Dải cáp dẹt liên tục xoắn nhả với bán kính cong rất nhỏ. Mối hàn thiếc bị cứng và dày sẽ làm dải cáp bị gãy gập ngay tại chân mối hàn chỉ sau vài vòng xoay vô lăng, đồng thời điện trở mối hàn làm sai lệch tín hiệu kích nổ túi khí an toàn.

Lời kết: Cuộn cáp còi Clock Spring là cầu nối cơ điện tử tinh tế bảo đảm thông suốt cho hệ thống còi, phím bấm tiện ích và túi khí an toàn sinh mệnh của người lái. Việc nhận diện kịp thời bộ 3 triệu chứng kinh điển và tuân thủ nghiêm ngặt quy chuẩn căn tâm Zero khi thay thế cụm cáp còi chính hãng là giải pháp tối ưu giúp chủ xe bảo vệ an toàn tính mạng và an tâm vững lái trên mọi cung đường.
