ĐỘI THỦY LỰC XÚP-PÁP XẸP KÊU CẠCH CẠCH: NGUYÊN NHÂN VÀ QUY TRÌNH NẠP DẦU CHUẨN ĐẠI TU

Đội thủy lực xúp-páp kêu cạch cạch (tiếng gõ Lifter Tick) là một trong những âm thanh kim loại đanh thép gây bất an hàng đầu cho người sử dụng ô tô khi xe đạt mốc vận hành trên 100.000 – 150.000 km. Khi vừa khởi động động cơ vào buổi sáng se lạnh, từ khu vực nắp giàn cò phát ra tiếng gõ "cạch... cạch... cạch..." sắc lạnh, vang rền theo từng nhịp ga của động cơ. Ở giai đoạn đầu, tiếng kêu có thể biến mất sau 1 – 2 phút khi áp suất dầu nhớt được bơm đều lên nắp quy-lát; tuy nhiên, khi chi tiết đã xuống cấp nghiêm trọng, tiếng gõ sẽ kéo dài liên tục không ngắt. Nhiều chủ xe lầm tưởng động cơ bị lỏng xích cam hoặc hỏng trục cam. Bản chất cơ học của sự cố bắt nguồn từ hiện tượng xẹp đội thủy lực (Collapsed Hydraulic Lifter) do cặn bùn than bít nghẹt lỗ nạp dầu và kẹt van bi một chiều. Nắm vững bản chất cơ học, phương pháp kiểm tra độ lún và quy trình ngâm nạp dầu xả e (Bench Bleeding) chuẩn đại tu sẽ giúp khôi phục khả năng vận hành êm ái, bảo vệ cơ cấu phối khí và tối ưu hóa công suất động cơ.

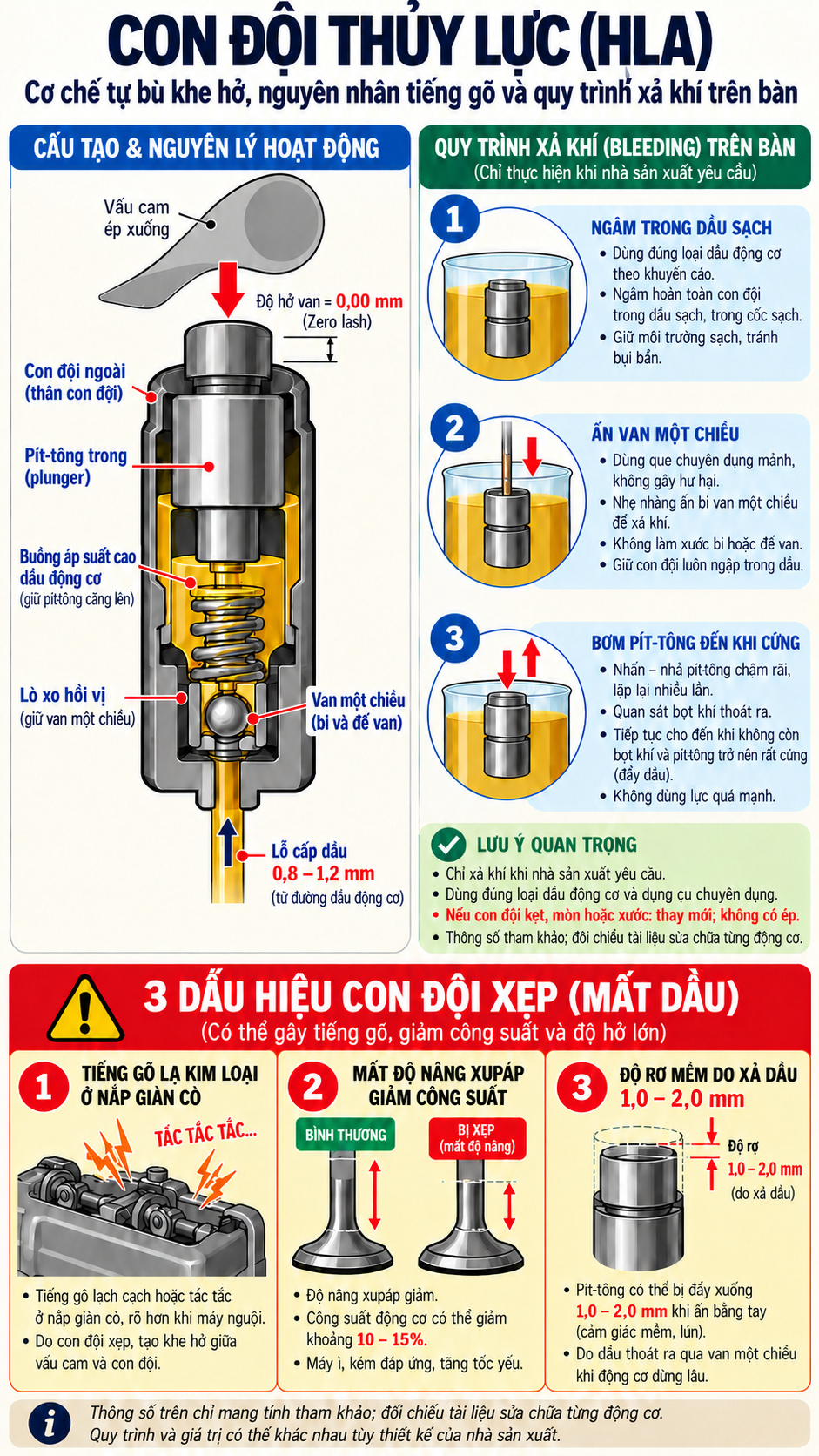

ĐỘI THỦY LỰC XÚP-PÁP XẸP KÊU CẠCH CẠCH: NGUYÊN NHÂN VÀ QUY TRÌNH NẠP DẦU CHUẨN ĐẠI TU

1. Bản chất Cơ học & Thủy lực: Cấu tạo đội thủy lực xúp-páp tự động

Trên hầu hết các khối động cơ hiện đại trang bị trục cam đôi DOHC (từ Toyota VVT-i/Dual VVT-i, Honda i-VTEC, Mitsubishi MIVEC, Ford EcoBoost/Duratec đến Hyundai/Kia DOHC và động cơ châu Âu), các kỹ sư đã thay thế cơ cấu vít chỉnh khe hở nhiệt thủ công bằng cụm Đội thủy lực xúp-páp tự động (Hydraulic Lash Adjuster - HLA / Hydraulic Valve Lifter / Tappet):

A. Nguyên lý triệt tiêu khe hở nhiệt tự động (Zero Valve Lash)

Trong quá trình động cơ đốt trong vận hành, nhiệt độ buồng đốt lên tới hàng nghìn độ C làm thân xúp-páp kim loại giãn nở nở dài ra liên tục:

Nếu duy trì khe hở cơ học cố định, khi máy nguội khe hở sẽ quá lớn gây gõ va đập, còn khi máy quá nóng xúp-páp sẽ bị kích đội làm hở buồng đốt gây tụt áp suất nén.
Đội thủy lực xúp-páp được thiết kế để tự động thay đổi chiều dài hữu ích theo thời gian thực nhờ áp suất dầu bôi trơn.
Cơ cấu này duy trì khe hở tiếp xúc giữa vấu trục cam, con lăn cò mổ và đuôi thân xúp-páp luôn bằng chính xác 0 mm trong suốt vòng đời hoạt động, triệt tiêu hoàn toàn tiếng gõ cơ khí và không đòi hỏi bảo dưỡng căn chỉnh thủ công.

B. Cấu tạo cơ khí chính xác bên trong cụm đội thủy lực

Một chiếc đội thủy lực tuy có kích thước nhỏ gọn nhưng là một kiệt tác gia công cơ khí chính xác bao gồm các bộ phận cốt lõi:

Thân vỏ hình trụ bên ngoài (Outer Body): Chế tạo bằng thép hợp kim tôi cứng bề mặt, bên ngoài tiện rãnh dẫn dầu và một lỗ nạp dầu siêu nhỏ có đường kính chỉ khoảng 0.8 mm – 1.2 mm.
Pít-tông trượt bên trong (Inner Plunger): Được gia công mài nghiền chính xác với dung sai khe hở giữa pít-tông và thân vỏ chỉ vài micromet (khoảng 0.005 mm – 0.010 mm) nhằm kiểm soát tốc độ rò rỉ dầu có chủ đích (Bleed Rate).
Khoang áp suất cao (High-Pressure Chamber): Nằm dưới đáy pít-tông trượt, chứa một lò xo nén luôn đẩy pít-tông vươn lên tì sát vào cò mổ.
Cụm van bi một chiều siêu nhỏ (Check Ball & Spring Assembly): Nằm ở đáy pít-tông. Khi áp suất dầu động cơ cấp vào, viên bi mở ra cho dầu nạp đầy khoang cao áp. Khi vấu cam nện xuống ép mở xúp-páp, áp lực dầu tức thời đẩy viên bi đóng sập khít vào bệ đỡ, nhốt chặt thể tích dầu bên trong. Do dầu nhớt là chất lỏng không thể nén, đội thủy lực hóa thành một khối thanh chống kim loại vững chắc để truyền toàn bộ chuyển động mở xúp-páp.

2. Cơ chế xẹp đội thủy lực (Collapsed Lifter) và tiếng gõ cạch cạch nắp giàn cò

Hiện tượng xẹp đội thủy lực và tiếng gõ nắp giàn cò diễn ra theo các giai đoạn biến đổi cơ học sau:

A. Cặn bùn dầu nhớt (Sludge) gây nghẹt lỗ nạp và kẹt van bi

Dầu động cơ sau thời gian dài sử dụng quá hạn hoặc dùng dầu kém chất lượng sẽ bị thoái hóa nhiệt, kết tủa thành cặn bùn than carbon (Oil Sludge):

Cặn bùn li ti trôi theo mạch dầu bôi trơn lên nắp máy và làm tắc nghẽn lỗ nạp dầu nhỏ 0.8 mm của đội thủy lực.
Các hạt muội than cứng lọt vào bệ van bi một chiều, chèn vào giữa viên bi và miệng lỗ khiến van bi không thể đóng kín.

B. Hiện tượng xẹp lún đội thủy lực (Bleed Down)

Khi vấu cam nện xuống con lăn cò mổ để mở xúp-páp, áp lực nén cực lớn không được giữ lại trong khoang cao áp:

Lượng dầu nhớt bị xì luồn xả ngược ra ngoài qua miệng van bi bị hở hoặc qua khe hở thân pít-tông đã bị mòn.
Pít-tông con bị sụp lún sâu xuống đáy thân vỏ (Collapsed Lifter).
Khe hở cơ học giữa vấu cam và cò mổ bị mở toác ra từ 0.5 mm đến 1.5 mm.

C. Hai giai đoạn phát tiếng kêu điển hình

Giai đoạn 1 (Chỉ kêu 1 – 2 phút khi mới khởi động nguội buổi sáng): Đỗ xe qua đêm, dầu trong đội thủy lực bị rò rỉ hết về các-te (Leak Down). Khi vừa khởi động, vấu cam va đập vào con lăn phát ra tiếng gõ cạch cạch. Khi bơm dầu bơm đủ áp suất điền đầy đội thủy lực thì tiếng kêu tự êm đi. Đây là tín hiệu cảnh báo đội thủy lực bắt đầu lão hóa mòn van bi.
Giai đoạn 2 (Kêu liên tục không dứt kể cả khi động cơ đã nóng): Đội thủy lực đã bị tắc cứng hoàn toàn hoặc kẹt chết lò xo van bi. Tiếng gõ "cạch... cạch... cạch..." phát ra đanh giòn, sắc lạnh và liên hồi theo từng nhịp ga của động cơ.

D. Hậu quả phá hủy cơ cấu phối khí và hao hụt công suất

Khi đội thủy lực bị xẹp kéo dài, những cú va đập cơ khí dữ dội sẽ gây tổn hại nghiêm trọng:

Va đập liên tục làm mài vẹt đỉnh vấu trục cam, rỗ bề mặt con lăn cò mổ và tòe đuôi thân xúp-páp.
Hành trình mở của xúp-páp bị tụt giảm nghiêm trọng: Xúp-páp nạp mở không đủ sâu làm buồng đốt thiếu hòa khí nạp, xúp-páp xả mở không hết làm khí xả bị dội ngược lại buồng đốt.
Động cơ bị ỳ ạch, tụt 10% – 15% công suất, rung giật garanti và mức tiêu hao nhiên liệu tăng vọt.

3. Ma trận chẩn đoán sự cố tiếng gõ động cơ và phân biệt lỗi đội thủy lực

Bảng ma trận kỹ thuật giúp chẩn đoán phân biệt chính xác tiếng gõ đội thủy lực với các âm thanh bất thường khác trong động cơ:

Triệu chứng âm thanh	Nguyên nhân cơ học	Đặc điểm chẩn đoán chuyên sâu & Phương án xử lý
Tiếng gõ "cạch cạch" thanh mảnh, đanh giòn phát ra từ đỉnh nắp giàn cò	Xẹp đội thủy lực xúp-páp (Collapsed Hydraulic Lifter)	Tần số gõ bằng 1/2 tốc độ vòng tua trục khuỷu (do trục cam quay tốc độ bằng nửa trục khuỷu). Tiếng gõ rõ nhất ở chế độ garanti và tăng nhẹ theo chân ga. Khắc phục: Kiểm tra độ lún và súc rửa xả e hoặc thay mới đội thủy lực.
Tiếng rào rào, loảng xoảng kim loại ở đầu động cơ khi nổ máy buổi sáng	Trùng xích cam hoặc hỏng cụm tăng xích thủy lực (Timing Chain Tensioner)	Âm thanh phát ra ở nắp che đầu máy khu vực xích cam. Tiếng kêu rào rào liên tục do xích cam bị chùng va đập vào thanh dẫn hướng nhựa. Khắc phục: Kiểm tra độ chùng xích cam và thay thế bộ tăng xích cam.
Tiếng gõ "cộc cộc" trầm đục, rung chuyển phát ra từ đáy lốc máy các-te	Lỏng bạc lót tay dên / bạc biên trục khuỷu (Rod Knock)	Âm thanh trầm đục, tần số gõ trùng với vòng tua máy, kêu rất lớn khi đạp thốc ga có tải. Báo hiệu hư hỏng phần cơ đáy động cơ cực kỳ nguy hiểm. Khắc phục: Dừng máy ngay lập tức để hạ đáy các-te đại tu trục khuỷu.
Tiếng lách cách nhỏ li ti đều đặn phát ra từ kim phun nhiên liệu	Tiếng đóng mở cơ học bình thường của kim phun trực tiếp (GDI Injectors)	Âm thanh đóng mở van kim của kim phun xăng trực tiếp áp suất cao (trên 150 bar). Đây là tiếng hoạt động cơ học bình thường không phải lỗi hỏng hóc. Khắc phục: Không cần xử lý, duy trì bảo dưỡng nhiên liệu định kỳ.

4. Bảng thông số kỹ thuật tiêu chuẩn của cụm đội thủy lực xúp-páp

Các thông số đo kiểm dung sai và áp suất tiêu chuẩn của hệ thống đội thủy lực nắp máy:

Thông số kỹ thuật	Giá trị tiêu chuẩn kỹ thuật	Ý nghĩa kỹ thuật
Khe hở nhiệt tiêu chuẩn khi vận hành	0.00 mm (Zero Lash)	Đội thủy lực duy trì khe hở bằng 0 liên tục trong mọi dải nhiệt độ.
Độ lún cho phép khi kiểm tra tay (Đội tốt)	0.00 – 0.20 mm (Cứng vững như thép đúc)	Khi ấn lực 10 – 15 kg lên cò mổ, pít-tông không được thụt lún bập bênh.
Độ lún của đội thủy lực bị xẹp hỏng	> 1.0 – 2.0 mm (Thụt lún đàn hồi)	Báo hiệu van bi bị hở hoặc khoang áp suất cao đã mất khả năng giữ dầu.
Đường kính lỗ nạp dầu thân đội	0.8 – 1.2 mm	Đường dẫn nạp dầu áp suất từ mạch dầu nắp quy-lát vào khoang pít-tông.
Áp suất dầu bôi trơn tối thiểu nắp máy	≥ 1.0 – 1.5 bar (Garanti nóng máy)	Áp lực dầu cần thiết để điền đầy và duy trì chiều dài đội thủy lực.

5. Quy trình 4 bước kiểm tra độ lún và nạp dầu xả e (Bench Bleeding) chuẩn đại tu

Quy trình kiểm tra độ lún và súc rửa xả e bắt buộc khi bảo dưỡng hoặc đại tu nắp máy động cơ:

Bước 1: Tháo nắp giàn cò và kiểm tra độ lún lâm sàng (Bleed Down Test)

Tháo nắp giàn cò động cơ để lộ dàn trục cam và cơ cấu cò mổ. Dùng khẩu quay trục khuỷu đưa vấu trục cam của xi-lanh cần kiểm tra về vị trí quay ngược lên trên (đảm bảo đỉnh vấu cam hoàn toàn không đè lên con lăn cò mổ). Dùng cán tuốc-nơ-vít bọc nhựa hoặc tay tì đè một lực mạnh khoảng 10 – 15 kg lực trực tiếp lên đầu đội thủy lực. Nếu đội thủy lực cứng ngắc như một khối thép đúc thì chi tiết còn hoàn hảo. Nếu pít-tông thụt lún bập bênh xuống từ 1.0 – 2.0 mm một cách dễ dàng, đội thủy lực đó đã bị xẹp hỏng hoặc nghẹt van bi, cần tháo ra xử lý.

Bước 2: Vệ sinh súc rửa xả sạch cặn dầu bẩn và muội than

Chuẩn bị một khay inox sạch đựng dầu động cơ mới hoặc dung dịch súc rửa chế hòa khí chuyên dụng. Ngâm ngập chiếc đội thủy lực trong lòng dung dịch. Dùng một sợi dây thép mảnh cứng (như ruột ghim kẹp giấy hoặc kim nhọn) luồn qua lỗ dẫn dầu đỉnh pít-tông để ấn giữ mở viên bi một chiều bên trong. Trong khi giữ mở viên bi, dùng kìm mỏ nhọn bóp nhấp nhả thân pít-tông thụt thò liên tục 15 – 20 lần để tống sạch toàn bộ lượng dầu bẩn đen kịt, cặn carbon và bọt khí thừa ra ngoài.

Bước 3: Quy trình nạp dầu xả e thủy lực mới (Bench Bleeding Procedure)

Giữ nguyên đội thủy lực ngập chìm hoàn toàn trong khay dầu động cơ sạch mới tinh. Rút que thép ra để viên bi van một chiều tự do đóng kín bệ đỡ. Dưới lòng dầu sạch, dùng tay ấn nhấp nhẹ pít-tông thêm 5 – 10 lần. Dầu mới sẽ được hút vào điền đầy 100% thể tích khoang cao áp. Nhấc đội thủy lực lên khỏi khay dầu và dùng hai ngón tay bóp mạnh thử: pít-tông phải cứng ngắc đơ như một thanh sắt đặc, hoàn toàn không thể ấn lún dù dùng hết sức tay. Khi đó, quy trình xả e nạp dầu đã hoàn thành mỹ mãn.

Bước 4: Lắp ráp cơ cấu phối khí và nổ máy kiểm tra áp suất

Lắp đội thủy lực đã nạp dầu vào đúng vị trí lỗ dẫn hướng trên nắp quy-lát. Đặt con lăn cò mổ vào đúng khớp đuôi xúp-páp và lưng trục cam. Thay gioăng cao su nắp giàn cò mới để chống rò rỉ dầu nhớt, siết ốc nắp giàn cò đúng lực tiêu chuẩn nhà sản xuất. Thay dầu động cơ mới đạt cấp chất lượng API SP kèm lọc dầu mới. Khởi động động cơ ở chế độ garanti: tiếng gõ nắp giàn cò sẽ biến mất hoàn toàn, động cơ hoạt động êm ái, tròn máy và đáp ứng nhạy bén theo chân ga.

6. Câu hỏi thường gặp (FAQ) về đội thủy lực xúp-páp ô tô

1. Xe bị kêu đội thủy lực buổi sáng 1 – 2 phút rồi hết thì có cần sửa ngay không?
Ở giai đoạn này, van bi một chiều mới bắt đầu có dấu hiệu rò rỉ nhẹ dầu khi xe đỗ qua đêm. Xe vẫn có thể vận hành bình thường nhưng chủ xe cần sớm thay dầu nhớt định kỳ loại chất lượng cao và theo dõi sát sao. Nếu tiếng kêu kéo dài trên 5 phút hoặc kêu liên tục khi máy nóng, cần đưa xe đi kiểm tra và xử lý ngay.

2. Có thể đổ dung dịch súc rửa động cơ (Engine Flush) để trị tiếng kêu đội thủy lực không?
Có thể mang lại hiệu quả nếu nguyên nhân mới ở mức cặn bùn nhẹ làm dính kẹt van bi. Dung dịch súc rửa chất lượng cao sẽ hòa tan cặn bùn than bám quanh lỗ nạp dầu. Tuy nhiên, nếu đội thủy lực đã bị mòn cơ học thân pít-tông hoặc gãy lò xo van bi thì dung dịch hóa chất không thể khắc phục được mà bắt buộc phải thay thế.

3. Đội thủy lực mới mua về có cần ngâm nạp dầu xả e trước khi lắp ráp không?
Rất cần thiết. Đội thủy lực mới xuất xưởng thường chỉ chứa dầu bảo quản chống rỉ hoặc rỗng dầu bên trong. Nếu thợ lắp ráp trực tiếp vào động cơ mà không nạp dầu xả e (Bench Bleeding), khi khởi động xe sẽ phát tiếng gõ cơ khí rất dữ dội và có nguy cơ làm lệch cò mổ hoặc hỏng bề mặt vấu cam trước khi áp suất dầu kịp bơm lên.
