BƯỚM XOÁY CỔ HÚT BIẾN THIÊN GÃY RỤNG: THẢM HỌA PHÁ NÁT BUỒNG ĐỐT VÀ MÃ LỖI P2004 P2006

Gãy bướm xoáy cổ hút Swirl Flap là một trong những thảm họa cơ khí kinh hoàng và tốn kém bậc nhất trong thế giới động cơ đốt trong hiện đại. Ban đầu, chiếc xe chỉ biểu hiện những triệu chứng hư hỏng tưởng chừng hết sức bình thường: xe bị ỳ ạch thiếu hụt mô-men xoắn ở dải vòng tua thấp, đạp ga có độ trễ nặng nề, động cơ hơi rung giật nhẹ khi nổ cầm chừng garanti và đèn báo lỗi động cơ (Check Engine) thỉnh thoảng báo sáng với các mã lỗi quen thuộc P2004 hoặc P2006 liên quan đến hệ thống điều khiển đường nạp biến thiên (IMRC). Rất nhiều chủ xe và thợ sửa chữa chủ quan chỉ xóa mã lỗi hoặc thay thế mô-tơ chấp hành bên ngoài mà không tháo kiểm tra phần cơ khí bên trong cổ hút nạp. Cho đến một ngày đẹp trời khi đang đạp thốc ga tăng tốc vượt xe trên cao tốc, khoang máy bỗng phát ra một tiếng "cạch... rầm..." kim loại chói tai, sau đó là tiếng máy nổ rung bần bật, khói đen phả mù mịt ở ống xả và động cơ chết lịm hoàn toàn. Hậu quả là toàn bộ cụm xúp-páp bị cong gãy, pít-tông bị đục thủng nứt toác và lốc máy bị cào xước biến thành đống sắt vụn. Hiểu rõ nguyên lý khí động học, nhận diện dấu hiệu rơ lắc và nắm vững các giải pháp đại tu chuẩn xưởng châu Âu là biện pháp duy nhất giúp cứu sống khối động cơ khỏi thảm họa nuốt lá bướm xoáy.

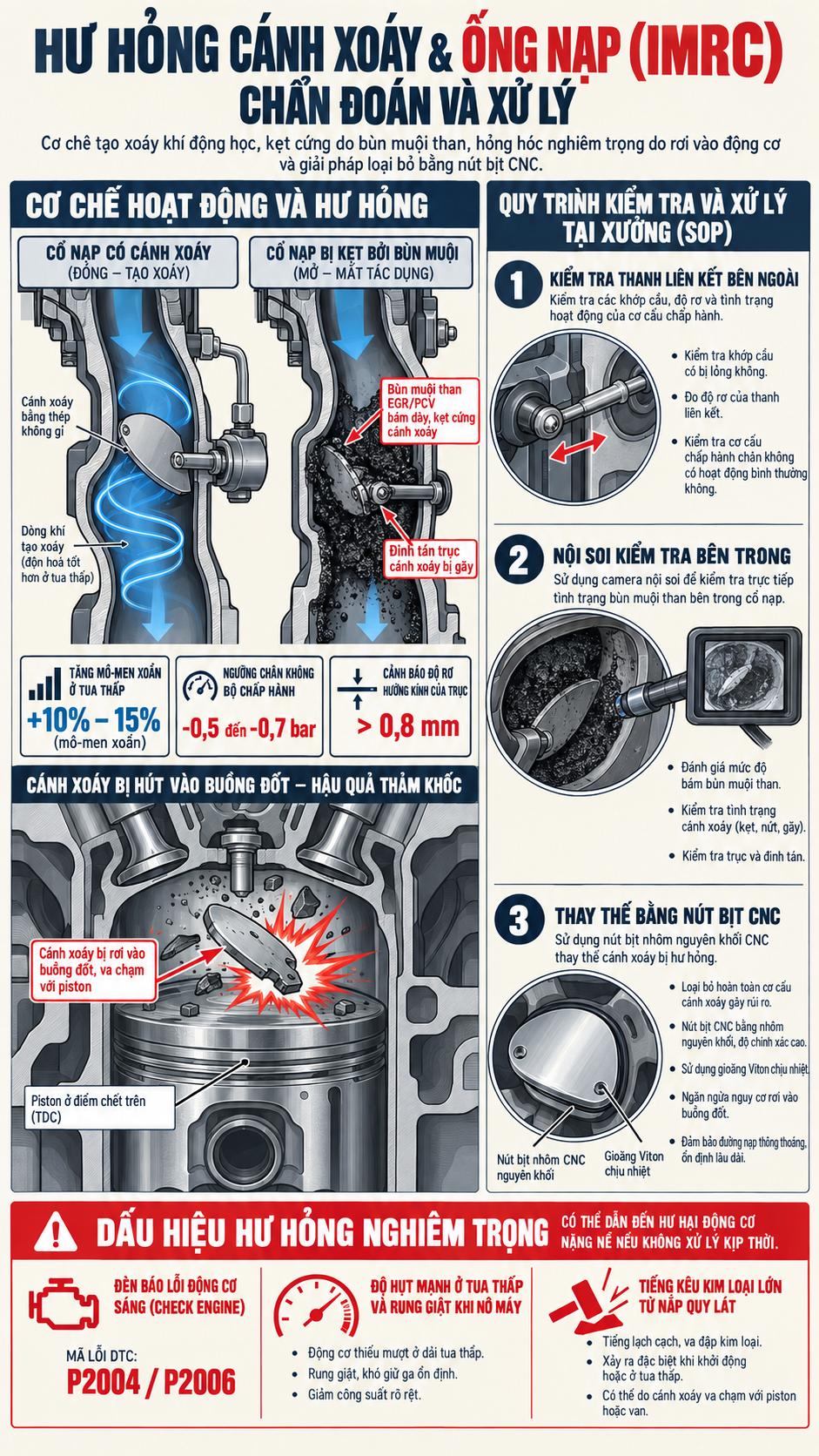

Cấu tạo bướm xoáy cổ hút biến thiên Swirl Flap bị gãy trục và giải pháp nâng cấp nút bịt nhôm CNC xóa bướm nạp

1. Bản chất cơ học & Khí động học: Cấu tạo hệ thống bướm xoáy cổ hút (Swirl Flaps / IMRC)

Trên các dòng động cơ diesel hiện đại (đặc biệt là máy dầu Common Rail của BMW động cơ M47, M57, N47, N57; Mercedes-Benz CDI; Hyundai/Kia CRDi; Ford Ranger/Everest TDCi) và các dòng động cơ xăng phun trực tiếp (như Audi/Volkswagen 2.0 TFSI; Ford/Mazda 2.0/2.3L Duratec), thiết kế buồng nạp đóng vai trò quyết định đến hiệu suất hòa trộn nhiên liệu. Mỗi xi-lanh được thiết kế với 2 đường ống nạp độc lập dẫn vào 2 xúp-páp nạp riêng biệt: một đường nạp tiếp tuyến (Tangential Port) thông thoáng và một đường nạp xoáy (Swirl / Helical Port) có góc nghiêng xoắn ốc.

A. Cấu tạo cơ khí cụm bướm xoáy Swirl Flaps

• Lá bướm xoáy (Swirl Flap Plate): Là các cánh bướm nhỏ bằng thép không gỉ hoặc nhựa kỹ thuật chịu nhiệt, nằm chìm bên trong từng nhánh ống nạp xoáy của cổ hút nạp. Các lá bướm này được bắt chặt vào trục xoay bằng các đinh tán nhỏ hoặc ốc vít ren tí hon.
• Trục xoay chung và thanh giằng liên động (Operating Rod & Spindle): Nối liền toàn bộ 4 hoặc 6 lá bướm xoáy với nhau để bảo đảm các bướm đóng mở đồng tốc 100%.
• Cơ cấu chấp hành điều khiển (IMRC Actuator): Sử dụng một mô-tơ điện servo hoặc bầu hút chân không khí nén kết hợp van điện từ solenoid để kéo xoay thanh giằng theo lệnh từ hộp điều khiển động cơ ECU.

B. Mục tiêu khí động học tối ưu hóa quá trình cháy

Thuật toán điều khiển của hộp ECU phân chia hoạt động của bướm xoáy theo hai dải vòng tua rõ rệt:

• Dải tua thấp (dưới 2.000 – 2.200 RPM): Cơ cấu chấp hành đóng kín hoàn toàn các lá bướm xoáy. Toàn bộ lượng không khí nạp bị dồn ép phải chui qua duy nhất một đường nạp tiếp tuyến hẹp còn lại. Vận tốc dòng khí tăng vọt, tạo ra một luồng xoáy lốc cực mạnh (Swirl Motion) xoáy sâu vào lòng buồng đốt. Dòng xoáy này xé nhỏ các hạt nhiên liệu phun tơi xốp, giúp hòa khí bốc cháy triệt để ngay ở tua thấp, tăng 10% đến 15% mô-men xoắn ga đầu và giảm thiểu phát thải khói đen cùng khí độc $NO_x$.
• Dải tua cao (trên 2.500 RPM): Mô-tơ mở toang 100% các lá bướm xoáy. Tiết diện cổ hút được mở rộng tối đa, triệt tiêu sức cản dòng khí nạp, nạp đầy ắp không khí sạch giúp động cơ phát huy tối đa công suất cực đại khi xe chạy tốc độ cao.

2. Cơ chế tích tụ bùn hắc ín, kẹt mã lỗi P2004 / P2006 và thảm họa "nuốt lá bướm"

Mặc dù mang lại lợi ích khí động học vượt trội khi xe còn mới, nhưng sau 100.000 đến 150.000 km vận hành, hệ thống bướm xoáy Swirl Flaps lại trở thành "quả bom nổ chậm" đe dọa sự sống còn của động cơ vì chuỗi thất bại cơ lý sau:

A. Tấn công hóa học từ bùn than hắc ín (Tar Carbon Sludge)

Trong quá trình vận hành, van tuần hoàn khí xả (EGR) liên tục dẫn muội than carbon nóng rực ngược trở lại cổ hút nạp để tái đốt cháy. Tại đây, luồng muội than khô kết hợp với hơi dầu nhớt bôi trơn từ hệ thống thông gió hộp trục khuỷu (PCV) và hơi dầu rò rỉ từ bạc trục tăng áp turbo. Sự hòa quyện này tạo thành một lớp bùn hắc ín dẻo quánh màu đen đặc như nhựa đường (Carbon Tar Sludge) bám dày từ 3 đến 5 mm bao phủ toàn bộ lòng cổ hút và đóng bết quanh các lá bướm xoáy.

B. Kẹt cơ học và xuất hiện hai mã lỗi kinh điển P2004 / P2006

Lớp bùn than dẻo quánh bám chặt vào các ổ đỡ trục xoay, làm tăng ma sát cơ học lên gấp nhiều lần. Mô-tơ chấp hành IMRC không còn đủ lực kéo để xoay thanh giằng, kích hoạt đèn cảnh báo động cơ với 2 mã lỗi tiêu chuẩn:

• Mã lỗi P2004 (Intake Manifold Runner Control Stuck Open Bank 1): Bướm xoáy bị kẹt chết cứng ở vị trí mở toang. Không khí nạp ở tua thấp không tạo được dòng xoáy, nhiên liệu cháy kém khiến xe bị mất mô-men xoắn ở ga đầu, đạp ga xe bị trễ nhịp ỳ ạch và rung giật bần bật khi chạy chậm trong phố.
• Mã lỗi P2006 (Intake Manifold Runner Control Stuck Closed Bank 1): Bướm xoáy bị kẹt chết cứng ở vị trí đóng kín. Cổ nạp bị bóp nghẹt khiến động cơ thiếu oxy nghiêm trọng ở dải tua cao, đạp lút ga máy gào rú bất lực mà vận tốc xe không thể vượt qua mốc 80 – 100 km/h.

C. Thảm họa nuốt lá bướm xoáy vào lòng xi-lanh (Engine Ingestion Disaster)

Đây là sự cố cơ khí kinh hoàng nổi tiếng toàn cầu: Dưới lực cản nặng nề của bùn than và dao động rung lắc hàng tỷ chu kỳ nổ của động cơ, trục xoay bằng kim loại hoặc nhựa bị mỏi mòn rơ lắc dữ dội. Các đinh tán nhỏ hoặc mối hàn điểm bắt giữ lá bướm bị nứt gãy lìa. Dưới lực hút chân không khổng lồ của buồng nạp (đặc biệt khi tài xế đạp thốc ga), lá bướm xoáy bằng thép sắc nhọn bị hút thẳng qua xúp-páp nạp rơi tọt vào bên trong buồng đốt!

Hậu quả hủy diệt trong tích tắc: Pít-tông nhôm lao lên Đỉnh Chết Trên (TDC) với gia tốc cực đại nện thẳng vào lá bướm thép cứng. Va chạm kinh hoàng này làm cong gãy toàn bộ cụm xúp-páp, đục thủng nứt đỉnh pít-tông, vỡ nát buồng đốt nắp quy-lát và cào rách toang nòng xi-lanh lốc máy. Chi phí đại tu hoặc thay thế lốc máy mới có thể lên tới 50 đến 150 triệu đồng.

3. Ma trận chẩn đoán mã lỗi OBD-II hệ thống bướm xoáy IMRC

Khi quét máy chẩn đoán chuyên dụng, hộp điều khiển động cơ thường lưu lại các mã lỗi liên quan đến cơ cấu chấp hành và bướm xoáy nạp:

4. Bảng thông số đo đạc & Tiêu chuẩn kỹ thuật kiểm tra cụm IMRC

Kỹ thuật viên cần sử dụng máy đọc dữ liệu Live Data và đồng hồ đo áp suất chân không để đối chiếu các thông số tiêu chuẩn sau:

5. Quy trình 4 bước kiểm tra lâm sàng phát hiện sớm nguy cơ gãy bướm xoáy

Để ngăn chặn thảm họa rơi lá bướm trước khi quá muộn, kỹ thuật viên có thể thực hiện quy trình kiểm tra lâm sàng 4 bước sau:

1. Bước 1 - Kiểm tra độ rơ lắc thanh giằng liên động bên ngoài (Linkage Inspection): Cúi nhìn phía dưới hoặc bên hông cụm cổ hút nạp, xác định thanh giằng liên kết bằng nhựa màu đen nối giữa mô-tơ chấp hành và các trục bướm xoáy. Dùng tay lắc nhẹ các khớp cầu liên kết: nếu thanh giằng bị tuột khớp, lỏng lẻo bập bênh hoặc chốt xoay rung lắc mạnh, chứng tỏ các bạc lót trục bướm bên trong đã bị mài mòn rơ rão đến mức báo động.
2. Bước 2 - Đọc dữ liệu sống (Live Data) và kích hoạt cơ cấu chấp hành bằng máy chẩn đoán: Kết nối máy quét OBD-II vào cổng chẩn đoán, truy cập mục Actuator Test / Bi-directional Control, phát lệnh cưỡng bức đóng/mở mô-tơ IMRC. Quan sát hành trình di chuyển của thanh giằng: thanh giằng phải chuyển động dứt khoát, mượt mà từ điểm chặn đóng đến điểm chặn mở trong vòng dưới 0.3 giây mà không có hiện tượng giật cục hay kẹt lờ đờ.
3. Bước 3 - Nội soi buồng nạp bằng camera sợi quang (Borescope Inspection): Tháo ống gió nạp và luồn đầu camera nội soi có đèn LED vào sâu bên trong từng nhánh cổ hút nạp. Quan sát trực tiếp tình trạng vật lý của từng lá bướm xoáy: kiểm tra độ bám của bùn than, soi kỹ các đinh tán bắt giữ và quan sát xem có lá bướm nào bị nứt gãy chân trục hoặc biến dạng cong vênh hay không.
4. Bước 4 - Tháo hạ cụm cổ hút và kiểm tra độ rơ lắc cơ khí trực tiếp trên bàn: Tháo rời cụm cổ hút nạp ra ngoài khoang động cơ. Dùng tay lay lắc trực tiếp từng lá bướm kim loại: nếu lá bướm có thể xoay lắc tự do độc lập với trục hoặc đinh tán bị lỏng le lói, chiếc xe đã nằm ngay bên bờ vực thảm họa nuốt lá bướm và bắt buộc phải xử lý cơ khí ngay lập tức.

6. Hai giải pháp đại tu chuẩn xưởng châu Âu: Thay mới nâng cấp hoặc Delete Swirl Flap

Khi cụm bướm xoáy đã bị rơ lắc hoặc kẹt bùn than sau hơn 100.000 km, cộng đồng kỹ thuật ô tô châu Âu áp dụng 2 giải pháp triệt để sau:

Giải pháp 1: Thay thế trọn bộ cụm cổ hút nạp mới chính hãng thế hệ cải tiến

Lựa chọn giải pháp thay thế nguyên cụm cổ hút nạp mới chính hãng (như Pierburg, Bosch, VAG Genuine hay BMW OEM). Trên các thế hệ phụ tùng cải tiến đời mới, nhà sản xuất đã gia cường trục xoay bằng hợp kim thép không gỉ dày dặn hơn, thay thế đinh tán kim loại bằng công nghệ đúc liền khối lá bướm với nhựa kỹ thuật chịu nhiệt cực cao để triệt tiêu hoàn toàn nguy cơ tuột đinh tán.

Giải pháp 2: Xóa bỏ bướm xoáy vĩnh viễn (Swirl Flap Delete Kit) bằng nút nhôm CNC

Đây là giải pháp cứu cánh cực kỳ phổ biến và được đông đảo các garage chuyên nghiệp châu Âu khuyên dùng cho các dòng xe đã hết hạn bảo hành hãng (đặc biệt là xe máy dầu BMW M47, M57, N47, Mercedes CDI, Ford Ranger):

• Tháo hạ cụm cổ hút ra ngoài, dùng kìm bấm chuyên dụng cắt bỏ hoàn toàn các lá bướm xoáy và rút bỏ toàn bộ trục xoay ra ngoài vứt bỏ.
• Sử dụng Bộ nút bịt nhôm Swirl Flap Delete Kit: Gồm các nút bịt tròn tiện CNC từ phôi hợp kim nhôm Billet nguyên khối, tích hợp gioăng cao trường Viton chịu dầu chịu nhiệt độ cao, ép đóng chặt vào các lỗ chân trục trên cổ hút để bịt kín tuyệt đối đường gió nạp, không cho khí nén turbo thoát ra ngoài.
• Vệ sinh súc rửa sạch sẽ toàn bộ mảng bùn than hắc ín trong lòng cổ hút nạp bằng bể rửa siêu âm hoặc bắn hạt trấu (Walnut Blasting).
• Lắp lại mô-tơ chấp hành IMRC và cắm giắc điện bình thường để mô-tơ vẫn xoay tự do đánh lừa hộp ECU không báo đèn lỗi Check Engine.
• Hiệu quả thực tế: Động cơ vận hành cực kỳ ổn định, lưu lượng khí nạp thông thoáng, công suất dải tua cao được giải phóng tối đa và chủ xe loại bỏ vĩnh viễn nỗi ám ảnh rơi lá bướm phá nát động cơ.

7. Câu hỏi thường gặp về bướm xoáy cổ hút ô tô (FAQ)

Q1: Xóa bỏ bướm xoáy Swirl Flap (Delete) có làm xe bị hao dầu hoặc yếu máy không?
Trả lời: Hoàn toàn không làm hao dầu nhớt. Về công suất, ở dải tua cực thấp dưới 1.800 RPM, xe có thể giảm nhẹ khoảng 3% – 5% mô-men xoắn ga đầu (người lái bình thường rất khó cảm nhận), nhưng bù lại ở dải tua trung và cao, lưu lượng gió thông thoáng giúp xe tăng tốc thanh thoát và bốc hơn rõ rệt.

Q2: Có thể dùng bình xịt bướm ga xịt trực tiếp qua họng nạp để làm sạch bướm xoáy mà không cần tháo cổ hút không?
Trả lời: Tuyệt đối không nên làm theo cách này. Lớp bùn than hắc ín trong cổ hút rất dày và dính đặc. Nếu xịt hóa chất mà không tháo cổ hút, các mảng bùn than đặc quánh sẽ bị bong tróc từng mảng lớn và trôi thẳng vào buồng đốt, làm kẹt xúp-páp nạp và cào xước thành xi-lanh nguy hiểm hơn gấp nhiều lần.

Q3: Dấu hiệu nào cảnh báo lá bướm xoáy sắp gãy rơi vào buồng đốt?
Trả lời: Dấu hiệu rõ ràng nhất là thanh giằng nhựa bên ngoài bị tuột khớp cầu, động cơ rung giật bất thường khi nổ garanti không tải, tiếng máy gõ lạch cạch nhẹ ở cổ hút và máy chẩn đoán báo lỗi P2004/P2006 liên tục tái phát dù đã xóa lỗi nhiều lần.

Lời kết: Hệ thống bướm xoáy cổ hút biến thiên là minh chứng cho sự tối ưu hóa khí động học tinh vi nhằm cắt giảm khí thải trên ô tô hiện đại. Tuy nhiên, trước sự tấn công khắc nghiệt của muội than EGR và dầu nhớt, việc chủ động kiểm tra độ rơ lắc thanh giằng, định kỳ vệ sinh bắn trấu cổ hút nạp sau mỗi 80.000 km và kịp thời lựa chọn phương án thay mới nâng cấp hoặc sử dụng bộ nút bịt nhôm Swirl Flap Delete chuẩn xưởng là quyết định sáng suốt nhất giúp bảo vệ an toàn tính mạng cho khối động cơ trên mọi cung đường.
