BỤC KÉT LÀM MÁT KHÍ XẢ EGR COOLER: THỦ PHẠM HAO NƯỚC MÁY DẦU VÀ MÃ LỖI P0401

Bục két làm mát khí xả EGR Cooler là một trong những sự cố nhiệt động học âm thầm nhưng có mức độ tàn phá nghiêm trọng hàng đầu trên các khối động cơ diesel hiện đại (từ Ford Ranger, Everest, Transit; Toyota Hilux, Fortuner; Hyundai Santa Fe đến Isuzu D-Max, Mitsubishi Triton...). Chiếc xe máy dầu bỗng nhiên xuất hiện hiện tượng hao hụt nước làm mát "bí ẩn" – bình nước phụ cạn sạch sau mỗi vài trăm cây số nhưng soi đèn dưới gầm hoàn toàn không thấy giọt nước nào rò rỉ. Khi tăng tốc, đuôi ống xả phả ra những luồng khói trắng mù mịt mang mùi hăng nồng ngai ngái, xe bị giật cục hụt ga ở dải tua thấp và đèn báo lỗi động cơ Check Engine bật sáng kèm mã lỗi P0401 (EGR Flow Insufficient) hoặc P0404. Đáng sợ hơn cả, sự cố bục két EGR Cooler tiềm ẩn hiểm họa thủy kích gãy cong tay biên ngay khi bấm đề nổ máy buổi sáng, phá hủy hoàn toàn lốc máy. Hiểu rõ bản chất cơ học của hiện tượng ăn mòn axit, phân biệt chính xác với bệnh thổi gioăng nắp máy và nắm vững quy chuẩn thử kín áp suất sẽ giúp chủ xe ngăn chặn kịp thời thảm họa cơ khí đắt đỏ.

BỤC KÉT LÀM MÁT KHÍ XẢ EGR COOLER: THỦ PHẠM HAO NƯỚC MÁY DẦU VÀ MÃ LỖI P0401

1. Bản chất Cơ học & Nhiệt động học: Cấu tạo két làm mát khí xả EGR Cooler máy dầu

Trên các khối động cơ diesel đạt tiêu chuẩn khí thải Euro 4, Euro 5 và Euro 6, hệ thống tuần hoàn khí xả (Exhaust Gas Recirculation - EGR) là cơ cấu bắt buộc nhằm giảm thiểu nồng độ khí thải độc hại Oxit Nitơ ($NO_x$):

A. Vai trò hạ nhiệt khí xả bắt buộc của két EGR Cooler

Khí xả trích từ cổ góp xả động cơ mang nhiệt lượng cực kỳ lớn, dao động từ 400°C đến 650°C:

Nếu đưa trực tiếp luồng khí xả bỏng rát này ngược trở lại đường khí nạp, không khí nạp sẽ bị giãn nở nhiệt làm loãng mật độ oxy, gây sụt giảm nghiêm trọng công suất động cơ và làm tăng vọt nhiệt độ buồng đốt.
Do đó, luồng khí xả bắt buộc phải đi qua Két làm mát khí xả (EGR Cooler) để giải nhiệt từ trên 500°C xuống ngưỡng tối ưu 120°C – 150°C trước khi đi qua van EGR vào buồng đốt xi-lanh.

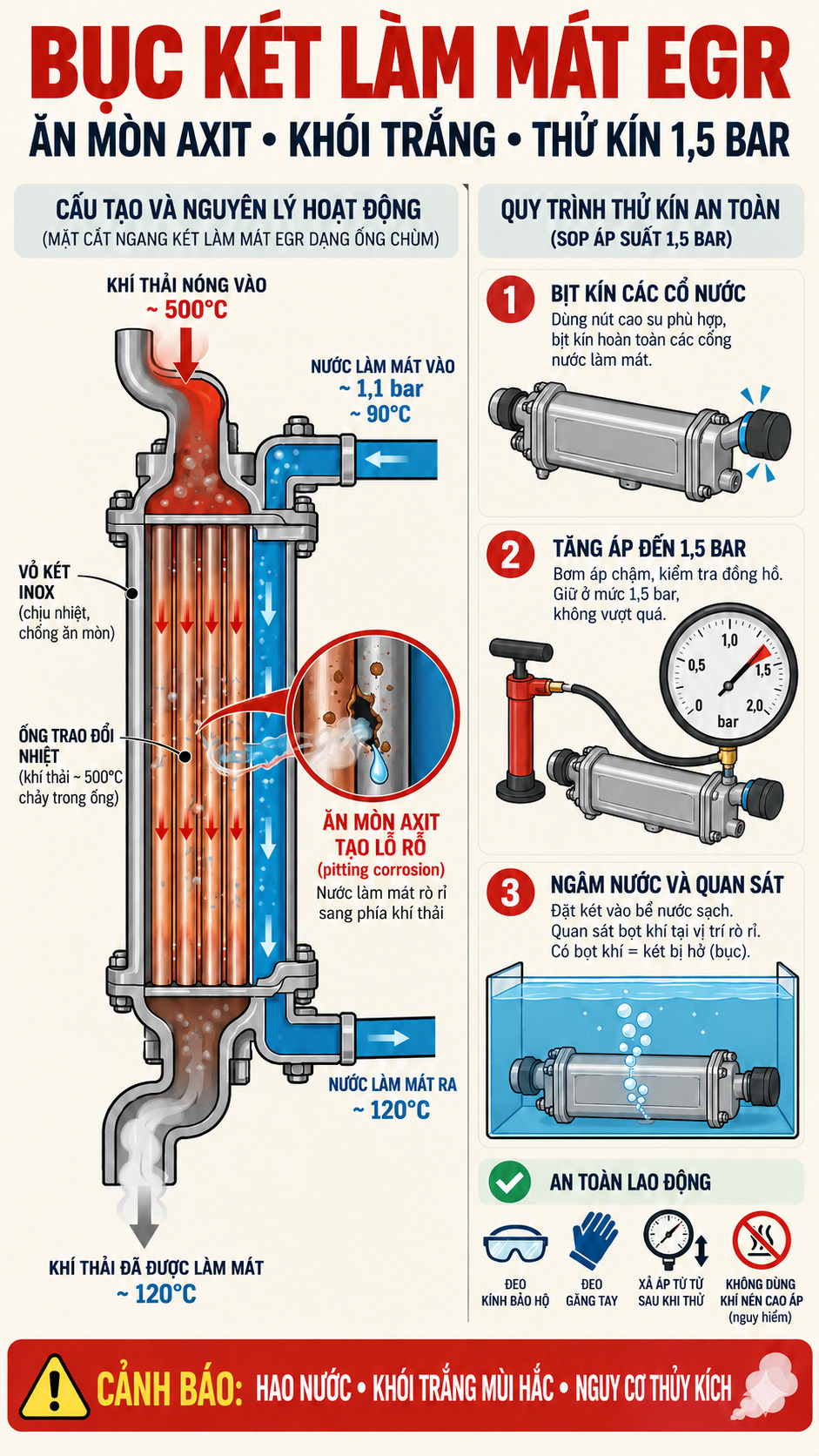

B. Cấu tạo bộ trao đổi nhiệt dạng ống chùm Inox (Shell-and-Tube)

Két làm mát khí xả EGR Cooler được thiết kế theo nguyên lý trao đổi nhiệt dạng vỏ bọc chùm ống (Shell-and-Tube Heat Exchanger):

Lõi chùm ống mao dẫn khí xả: Gồm hàng chục ống mao dẫn siêu mỏng bằng thép không gỉ (Inox 304 hoặc Inox 316L) dạng ruột gà sóng xoắn nằm song song bên trong để dòng khí xả 500°C đi xuyên qua.
Khoang vỏ áo nước làm mát bên ngoài: Vỏ ngoài bằng inox kín nước được kết nối trực tiếp vào mạch tuần hoàn nước làm mát động cơ. Dòng nước làm mát ở áp suất 1.1 bar (16 PSI) liên tục bao bọc quanh các ống inox để hấp thụ nhiệt lượng từ khí xả truyền qua vách kim loại.

2. Cơ chế bục thủng két EGR Cooler, hao nước âm ỉ và hiểm họa thủy kích qua đêm

Quá trình bục thủng ruột két EGR Cooler diễn ra âm thầm sau 120.000 – 160.000 km vận hành theo chuỗi phản ứng hóa học và cơ học sau:

A. Quá trình ăn mòn hóa học bởi dung dịch axit cực mạnh & Sốc nhiệt nứt vách

Nhiên liệu dầu diesel lưu hành luôn chứa một hàm lượng lưu huỳnh ($S$) nhất định. Quá trình cháy sinh ra khí lưu huỳnh dioxit ($SO_2$) và hơi nước ($H_2O$):

Khi đi qua két EGR Cooler, nhiệt độ khí xả bị làm lạnh đột ngột khiến hơi nước ngưng tụ trên bề mặt vách inox, hòa tan khí $SO_2$ và oxit nitơ tạo thành dung dịch Axit Sunfuric ($H_2SO_4$) và Axit Nitric ($HNO_3$) đậm đặc.
Dung dịch axit có tính ăn mòn rỗ kim loại (Corrosion Pitting) cực kỳ khốc liệt.
Kết hợp với hiện tượng sốc nhiệt co giãn liên tục qua hàng nghìn chu kỳ nóng lạnh, các ống mao dẫn inox siêu mỏng bị ăn mòn thủng các lỗ kim vi mô hoặc nứt toác mối hàn ở mặt bích hai đầu két.

B. Nước làm mát áp suất cao rò rỉ xối xả vào buồng đốt sinh khói trắng mùi hăng

Trong quá trình vận hành, áp suất hệ thống nước làm mát động cơ luôn duy trì ở mức khoảng 1.1 bar, cao hơn áp suất trong đường ống khí xả ở một số dải tải:

Nước làm mát bị xì luồn qua các lỗ thủng của két EGR Cooler, phun thẳng vào luồng khí xả và khí nạp.
Nước làm mát bị cuốn vào buồng đốt xi-lanh và bị nhiệt độ nổ 2.000°C nung sôi bốc hơi thành những luồng khói trắng dày đặc mang mùi hăng nồng ngai ngái đặc trưng của Ethylene Glycol cháy xả ra đuôi ống pô.
Nước làm mát cạn kiệt âm ỉ trong bình phụ mà không hề để lại bất kỳ vệt rò rỉ nào dưới gầm xe.

C. Khí nạp ẩm ướt gây kẹt van EGR và kích hoạt mã lỗi P0401

Hơi nước làm mát kết hợp với bụi than carbon trong khí xả tạo thành lớp bùn muội nhão bám kín nấm van EGR:

Nấm van EGR bị kẹt cứng cơ học, không thể đóng mở theo lệnh điều khiển từ hộp động cơ ECU.
Lưu lượng khí xả tuần hoàn bị sai lệch nghiêm trọng, kích hoạt đèn Check Engine báo lỗi P0401 (EGR Flow Insufficient) hoặc P0404 (EGR Open Position Fault), xe bị giật cục hụt ga rõ rệt ở dải tua thấp 1.200 – 1.800 RPM.

D. Thảm họa thủy kích cong gãy tay biên khi đỗ xe qua đêm (Hydrolock Disaster)

Đây là hậu quả kinh hoàng nhất của sự cố bục két EGR Cooler trên xe máy dầu:

Vào buổi tối khi xe vừa tắt máy, động cơ ngừng quay nhưng hệ thống làm mát vẫn duy trì áp suất nén 1.0 bar trong suốt 30 – 45 phút tiếp theo.
Nước làm mát tiếp tục rỉ qua lỗ thủng két EGR, chảy qua van EGR đang hở và chảy xuống đọng thành một vũng nước lỏng lớn trong lòng xi-lanh có xúp-páp nạp đang mở.
Sáng hôm sau, tài xế bấm nút đề nổ máy: pít-tông lao vút lên nén phải khối nước lỏng không thể nén.
Lực cản khổng lồ làm tay biên pít-tông bị uốn cong, gãy gập ngay lập tức (Thủy kích tĩnh - Hydrolock), đâm thủng vách lốc máy và phá hủy hoàn toàn khối động cơ!

3. Ma trận chẩn đoán phân biệt: Thủng két EGR Cooler vs Thổi gioăng nắp quy-lát

Bảng ma trận kỹ thuật giúp tránh sai lầm tháo hạ nắp quy-lát tốn kém hàng chục triệu đồng khi xe bị hao nước làm mát:

Tiêu chí chẩn đoán lâm sàng	Bục thủng két làm mát EGR Cooler	Thổi gioăng nắp máy (Cylinder Head Gasket)
Hiện tượng sủi bọt tại nắp két nước	Hoàn toàn không sủi bọt khí nén khi máy nổ garanti hoặc đạp ga tại chỗ.	Khí nén buồng đốt thổi ngược làm két nước sủi bọt ùng ục, trào nước liên tục.
Màu sắc que thăm dầu nhớt động cơ	Dầu nhớt động cơ vẫn đen bóng bình thường, không bị nhiễm nước.	Dầu nhớt bị nước làm mát hòa lẫn biến thành màu cà phê sữa đục ngầu.
Tình trạng bên trong cổ van EGR	Tháo van EGR thấy lòng ống ướt sũng dịch nhờn nhớt có mùi ngọt hóa chất.	Lòng ống van EGR khô ráo hoàn toàn, chỉ bám muội than carbon đen khô mịn.
Khói xả và mùi khói ống pô	Khói trắng mù mịt dày đặc, mùi hăng nồng ngai ngái của nước làm mát cháy.	Khói trắng hơi nước kèm khói xanh dầu nhớt, máy bị sôi nước quá nhiệt nhanh chóng.

4. Bảng thông số kỹ thuật tiêu chuẩn của hệ thống làm mát khí xả EGR

Các thông số kiểm soát nhiệt độ, áp suất làm việc và tiêu chuẩn kiểm tra rò rỉ két EGR Cooler:

Thông số kỹ thuật	Giá trị tiêu chuẩn kỹ thuật	Ý nghĩa kỹ thuật
Nhiệt độ khí xả đầu vào két EGR	400°C – 650°C	Nhiệt độ khí xả nguyên bản trích từ cổ góp xả động cơ máy dầu.
Nhiệt độ khí xả đầu ra sau giải nhiệt	120°C – 150°C	Nhiệt độ khí xả sau khi làm mát an toàn để đưa vào buồng nạp.
Áp suất làm việc hệ thống nước làm mát	0.9 – 1.2 bar (13 – 17 PSI)	Áp lực tuần hoàn nước làm mát bao bọc xung quanh chùm ống két EGR.
Áp suất khí nén thử kín rò rỉ (Testing)	1.5 bar (22 PSI) giữ trong 15 phút	Áp suất tiêu chuẩn thử chìm bể nước để phát hiện vết nứt rò rỉ mao dẫn.
Vật liệu chế tạo chùm ống trao đổi nhiệt	Inox 304 / Inox 316L chịu axit	Thép không gỉ austenit kháng ăn mòn axit sunfuric và chịu sốc nhiệt cao.

5. Quy trình 4 bước thử kín áp suất khí nén và súc rửa van EGR chuẩn đại tu

Quy trình kiểm tra chẩn đoán chính xác 100% tình trạng thủng két EGR Cooler chuẩn xưởng chuyên nghiệp:

Bước 1: Tháo cụm két EGR Cooler và kiểm tra trực quan

Chờ động cơ nguội hoàn toàn. Xả bớt nước làm mát trong hệ thống. Tháo các đường ống dẫn nước, ống chân không và bu-lông mặt bích cổ pô để nhấc cụm két EGR Cooler ra ngoài bàn làm việc. Soi đèn pin vào hai cửa dẫn khí xả của két: nếu phát hiện vệt ố màu nước làm mát (màu xanh hoặc hồng), cặn dẻo dính hoặc ẩm ướt trong khoang khí xả, đây là dấu hiệu nghi vấn cao về rò rỉ ruột inox bên trong.

Bước 2: Lắp bộ đồ gá thử áp lực và bơm nén khí 1.5 bar

Sử dụng bộ đầu bịt cao su chuyên dụng bịt kín một cửa cấp nước làm mát của két. Cửa nước còn lại lắp đầu kết nối đồng hồ đo áp suất có van khóa khí nén. Dùng máy nén khí bơm từ từ khí nén vào khoang nước của két EGR đạt mức áp suất 1.5 bar (22 PSI) rồi khóa chặt van lại.

Bước 3: Ngâm chìm bể nước thử nghiệm bọt khí (Bubble Leak Test)

Nhúng chìm toàn bộ cụm két EGR Cooler ngập sâu trong một bể nước sạch trong suốt. Quan sát kỹ lưỡng các cửa ống dẫn khí xả ở hai đầu mặt bích trong vòng 10 đến 15 phút:

Két EGR Cooler còn tốt: Đồng hồ áp suất giữ nguyên kim ở mức 1.5 bar, hoàn toàn không xuất hiện bất kỳ bọt khí nào thoát ra trong bể nước.
Két EGR Cooler ĐÃ BỊ BỤC THỦNG: Hàng trăm bọt khí sủi tăm li ti xối xả đùn ra từ miệng các ống dẫn khí xả, kim đồng hồ tụt áp nhanh chóng. Đây là bằng chứng khẳng định chắc chắn 100% két đã bị bục ruột mao dẫn inox, bắt buộc phải thay thế cụm két mới.

Bước 4: Súc rửa tẩy muội than van EGR và lắp ráp hoàn thiện

Ngâm súc rửa nấm van EGR bằng dung dịch tẩy rửa muội carbon chuyên dụng để làm sạch hoàn toàn cặn than nhão, kiểm tra mô-tơ bước điều khiển van đóng mở êm ái. Thay thế cụm két làm mát khí xả EGR Cooler mới chính hãng bằng vật liệu Inox 316L. Luôn luôn thay mới toàn bộ gioăng kim loại làm kín cổ két để chống xì khí xả. Siết ốc đúng lực tiêu chuẩn, châm lại nước làm mát động cơ cao cấp, xả e nước làm mát và dùng máy chẩn đoán xóa mã lỗi P0401/P0404 trước khi nổ máy bàn giao xe.

6. Câu hỏi thường gặp (FAQ) về két làm mát khí xả EGR Cooler máy dầu

1. Có nên bịt bỏ van EGR và két EGR Cooler (EGR Delete) trên xe máy dầu không?
Không nên bịt bỏ. Việc bịt EGR sẽ làm nhiệt độ buồng đốt tăng vọt, khí thải độc hại Oxit Nitơ ($NO_x$) tăng gấp nhiều lần gây ô nhiễm môi trường và không thể vượt qua các kỳ kiểm định khí thải định kỳ. Ngoài ra, việc can thiệp phần mềm xóa lỗi EGR có thể gây mất bảo hành và giảm độ bền piston động cơ.

2. Dấu hiệu sớm nhất cảnh báo két EGR Cooler bắt đầu bị rò rỉ là gì?
Dấu hiệu sớm nhất là mức nước làm mát ở bình nước phụ bị hao hụt nhẹ định kỳ sau mỗi 500 – 1.000 km mà không có rò rỉ ngoài, kèm theo hiện tượng động cơ bị giật cục hụt ga nhẹ khi vừa nhích ga ở vòng tua thấp vào buổi sáng.

3. Két EGR Cooler bị thủng ruột có hàn khắc phục lại được không?
Tuyệt đối không thể hàn. Chùm ống trao đổi nhiệt nằm sâu bên trong vỏ inox kín và có độ dày thành ống siêu mỏng. Khi đã bị axit ăn mòn rỗ kim loại, việc hàn vá chỉ là giải pháp tạm bợ và vết nứt sẽ lan rộng rất nhanh, gây nguy cơ thủy kích động cơ bất cứ lúc nào.
