BỤC KÉT LÀM MÁT DẦU HỘP SỐ SMOD: THẢM HỌA DẦU SỐ MÀU TRÀ SỮA VÀ MẸO ĐỘ KÉT DẦU RỜI

Bục két làm mát dầu hộp số là một trong những sự cố cơ học và thủy lực thảm khốc nhất có thể xảy ra trên các dòng xe ô tô trang bị hộp số tự động (AT) hoặc hộp số vô cấp (CVT). Sự cố này kích hoạt hiện tượng pha trộn chất lỏng kinh điển được giới kỹ thuật cơ khí toàn cầu gọi bằng thuật ngữ SMOD (Strawberry Milkshake of Death - Thảm họa dầu sinh tố dâu / trà sữa). Khi vách ngăn mỏng manh của bộ trao đổi nhiệt bị bục thủng dưới áp lực nhiệt độ cực đoan giữa trưa nắng, nước làm mát động cơ áp suất cao lập tức tràn sang đường dầu hộp số, hòa trộn thành chất nhũ tương bọt xốp màu hồng đục. Hỗn hợp này sẽ phá hủy hoàn toàn các lá bố ma sát hữu cơ, kẹt dính vỉ van thủy lực và làm tê liệt toàn bộ hệ thống truyền động chỉ sau một quãng đường ngắn. Việc phân tích tường tận nguyên lý áp suất, nhận biết dấu hiệu lâm sàng sớm và áp dụng giải pháp độ két làm mát dầu gió rời (External Cooler) là chìa khóa then chốt để bảo vệ cụm hộp số đắt tiền khỏi nguy cơ đại tu toàn diện.

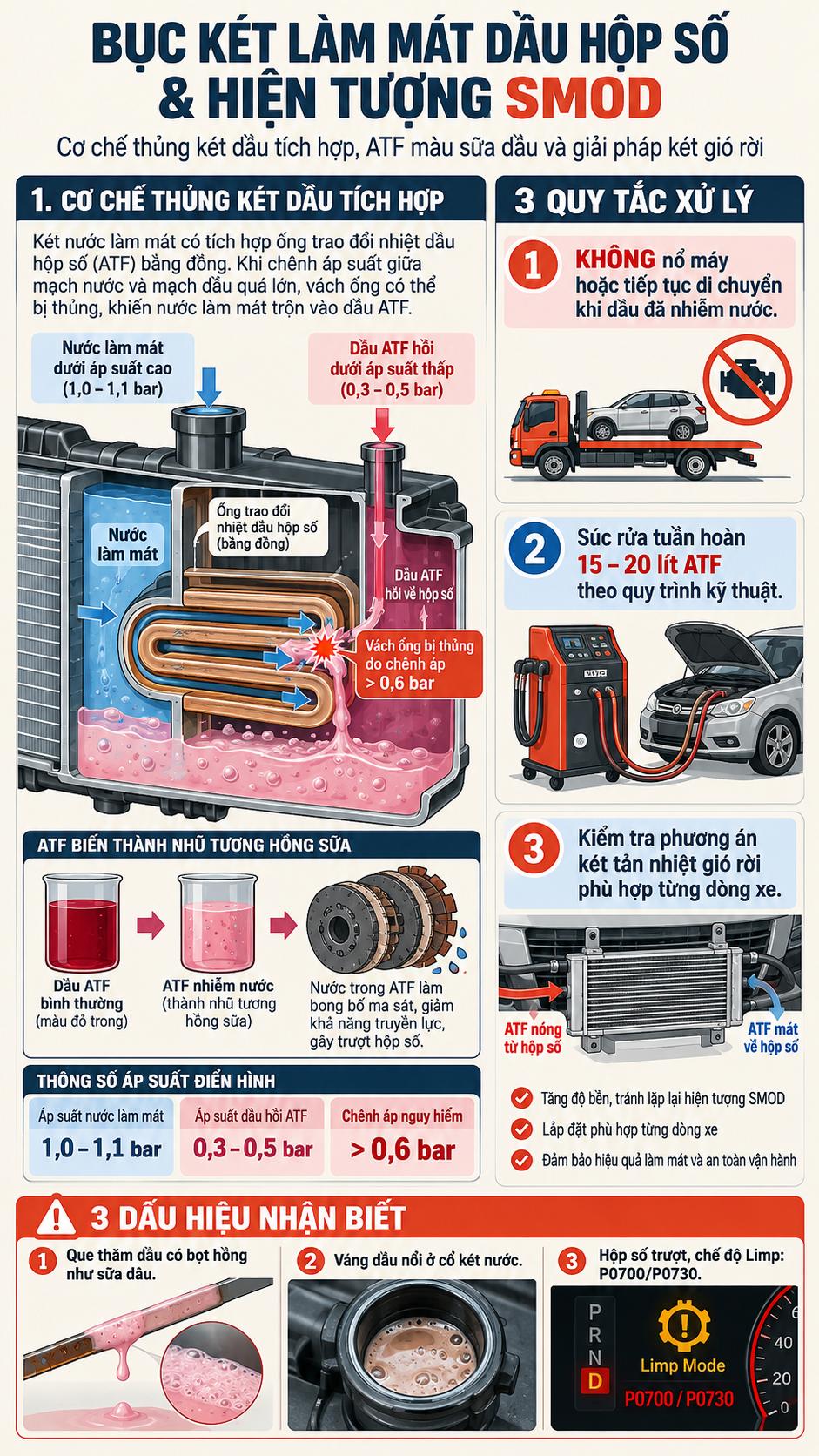

Cấu tạo két dầu số tích hợp két nước bục vách ngăn SMOD và giải pháp độ két tản nhiệt gió rời

1. Bản chất cơ học & thủy lực: Cấu tạo bộ làm mát dầu hộp số tích hợp (In-radiator Cooler)

Trên rất nhiều dòng xe sử dụng động cơ đặt dọc hoặc nằm ngang kết hợp hộp số tự động bánh răng hành tinh hay hộp số CVT (tiêu biểu như các dòng SUV, bán tải và sedan của Nissan, Toyota, Ford, Mitsubishi...), nhà sản xuất tích hợp một bộ trao đổi nhiệt làm mát dầu hộp số nằm chìm ngay bên trong két tản nhiệt nước của động cơ.

Kết cấu và nguyên lý của cụm làm mát tích hợp này có những đặc điểm kỹ thuật sau:

• Vị trí lắp đặt: Ống trao đổi nhiệt dầu số thường được đặt nằm chìm dưới đáy khoang nước làm mát (đối với két nước dòng chảy thẳng đứng) hoặc ở khoang bên phụ (đối với két nước dòng chảy ngang).
• Cấu tạo ruột két: Bộ phận này thực chất là một ống kim loại xoắn kép hoặc ống dẹp lượn sóng làm bằng hợp kim đồng thau hoặc nhôm siêu mỏng. Hai đầu cổng dẫn dầu nhô xuyên qua đáy vỏ nhựa két nước ra ngoài khoang máy, nối với hai đường ống cao su mềm dẫn dầu ATF từ hộp số đi tới và hồi về.
• Nguyên lý trao đổi nhiệt hai chiều: Khi xe vừa khởi động vào mùa đông, nước làm mát động cơ nóng lên nhanh hơn sẽ truyền nhiệt làm ấm dầu hộp số tự động, giúp dầu sớm đạt dải nhiệt độ vận hành tối ưu từ 65°C đến 80°C. Ngược lại, khi xe vận hành tải nặng hoặc leo dốc trong mùa hè, nhiệt độ dầu số có thể vọt lên tới 120°C – 140°C; lúc này dòng nước làm mát động cơ ở mức 85°C – 90°C sẽ hấp thụ bớt nhiệt lượng từ dầu số trước khi dầu quay trở về bôi trơn các cụm đĩa ma sát.

2. Cơ chế bục vách ngăn, chênh lệch áp suất trưa nắng và thảm họa SMOD

Hộp số tự động hoạt động dựa trên nguyên lý thủy lực học chính xác tuyệt đối, đòi hỏi dầu ATF phải đạt độ tinh khiết hoàn toàn, không lẫn nước hay hơi ẩm. Nước làm mát chính là tác nhân phá hủy hàng đầu đối với mọi cơ cấu ly hợp thủy lực.

Chuỗi phản ứng cơ điện và nhiệt động học dẫn đến thảm họa SMOD diễn ra như sau:

Hiện tượng ăn mòn điện hóa (Electrolysis) làm mọt thủng ống dẫn

Sau 4 – 5 năm lưu hành, nếu nước làm mát động cơ không được thay thế định kỳ, các chất phụ gia ức chế ăn mòn hóa học sẽ bị suy thoái hoàn toàn. Dung dịch làm mát bị oxy hóa, độ pH tụt xuống dưới mức trung tính và chuyển thành dung dịch mang tính axit nhẹ có khả năng dẫn điện. Dòng điện rò vi mô từ máy phát điện và các thiết bị điện trên xe truyền qua dung dịch làm mát kết hợp các ion kim loại tạo nên phản ứng ăn mòn điện hóa (Electrolysis). Bề mặt kim loại nhôm hoặc đồng của ống làm mát dầu hộp số bị ăn mòn từ bên ngoài vào trong, tạo nên các vết nứt chân chim và lỗ mọt rỗng dạng tổ ong.

Chênh áp cực hạn giữa trưa nắng xé toạc vách ngăn

Hiện tượng bục vách két dầu số bùng phát dữ dội nhất khi xe di chuyển giữa trưa nắng gắt với nhiệt độ mặt đường 40°C – 45°C. Lúc này, nhiệt độ nước làm mát động cơ tăng vọt lên mức 98°C – 105°C, làm thể tích nước giãn nở và nén áp suất trong két tản nhiệt lên mức tối đa từ 1.0 đến 1.1 bar (khoảng 15 – 16 psi) dưới sự điều tiết của van nắp két nước.

Trong khi đó, áp suất dầu hộp số trong đường ống hồi từ két về đáy các-te thường chỉ dao động ở mức rất thấp, khoảng 0.3 đến 0.5 bar. Sự chênh lệch áp suất ngược cực lớn (nước ngoài ống có áp lực cao hơn gấp đôi dầu trong ống) lập tức xé rách vách kim loại vốn đã bị ăn mòn mỏng manh. Nước làm mát động cơ với áp lực hơn 1 bar phun xối xả vào trong lòng đường dầu hộp số.

Thảm họa "Sinh tố dâu / Trà sữa" (Strawberry Milkshake of Death)

Dầu hộp số tự động tiêu chuẩn (DEXRON, Mercon, ATF-WS) luôn có màu đỏ tươi trong suốt đặc trưng. Nước làm mát động cơ thường có màu hồng cánh sen hoặc màu xanh lá cây. Khi nước làm mát tràn vào hộp số, bơm dầu thủy lực và bộ biến mô quay ở tốc độ hàng nghìn vòng/phút sẽ đóng vai trò như một chiếc máy xay công nghiệp cực mạnh, đánh nhuyễn nước và dầu số lại với nhau. Quá trình nhũ hóa cưỡng bức này tạo ra một chất lỏng nhũ tương đặc sệt màu hồng nhạt hoặc vàng sữa, sủi bọt khí trắng xốp, trông giống hệt một ly sinh tố dâu hoặc trà sữa.

Cơ chế phá hủy bở nát lá bố ma sát và tê liệt hộp số

Hỗn hợp nhũ tương SMOD gây ra hậu quả tàn phá không thể phục hồi trên các chi tiết bên trong hộp số:

• Bở nát lá bố ma sát (Clutch Plate Delamination): Bề mặt các đĩa ma sát ly hợp trong hộp số tự động được cấu tạo từ các sợi xenluloza thực vật ép chặt liên kết bằng keo nhựa tổng hợp Phenolic. Nước làm mát là chất hòa tan phá vỡ liên kết keo nhựa hữu cơ này, làm lớp bố ma sát bị ngậm nước, trương phình lên, bở nát và bong tróc từng mảng lớn, chỉ còn trơ lại đĩa thép trơn trượt sau vài chục kilômét vận hành.
• Mất số, trượt số hoàn toàn: Khi các lá bố bị tróc sạch ma sát, các cụm côn số không thể ép chặt ăn khớp để truyền mô-men. Động cơ gầm rú ở vòng tua cao nhưng xe bị mất hoàn toàn lực kéo, xe không thể chuyển số hoặc trôi tự do trên đường.
• Kẹt dính và chập hỏng vỉ van thủy lực (Valve Body): Mạt bố vụn nát hòa lẫn nhũ tương dầu nước luân chuyển vào vỉ van điều khiển điện tử, làm kẹt cứng các pít-tông trượt thủy lực có dung sai siêu nhỏ, đồng thời gây chập cháy các cuộn nam châm điện solenoid điều khiển áp suất số. Hộp điều khiển TCM lập tức kích hoạt chế độ an toàn khẩn cấp (Limp Mode), khóa hộp số chỉ chạy duy nhất ở số 3 hoặc số lùi.

3. Bảng ma trận chẩn đoán mã lỗi OBD-II khi hộp số dính thảm họa SMOD

Khi nước làm mát xâm nhập vào hệ thống truyền động tự động, hộp điều khiển TCM và ECM sẽ ghi nhận các mã lỗi chẩn đoán nghiêm trọng sau:

4. Bảng thông số kỹ thuật tiêu chuẩn so sánh giữa dầu ATF nguyên bản và SMOD

Bảng đối chiếu lâm sàng giúp nhận biết tức thì tình trạng biến chất của hệ thống làm mát dầu hộp số:

5. Quy trình 4 bước xử lý cấp cứu và giải pháp độ két dầu rời độc lập

Nếu không may phương tiện gặp phải sự cố bục két dầu số, thời gian và quy trình xử lý đóng vai trò quyết định khả năng cứu sống hộp số hay phải thay mới toàn bộ:

Bước 1: Nhận diện lâm sàng và dừng xe cách ly tức thời

Khi xe có biểu hiện trượt số, giật cục hoặc nhiệt độ máy tăng cao, người lái cần đỗ xe vào nơi an toàn, rút que thăm dầu số để kiểm tra. Nếu phát hiện dầu bám trên que thăm có màu hồng nhạt, đục sữa hoặc nổi bọt khí, kết luận chính xác 100% xe đã dính SMOD. Đồng thời khi máy nguội, mở nắp két nước nếu thấy váng dầu nhờn trào quanh miệng nắp két thì vách ngăn đã bị phá toang hoàn toàn.

Cảnh báo kỹ thuật an toàn: Khi đã xác định dầu bị nhũ hóa SMOD, tuyệt đối không được tiếp tục nổ máy hay cố gắng lái xe chạy ráng thêm bất kỳ mét đường nào. Việc tiếp tục vận hành xe sẽ khiến bơm dầu đưa nước thẩm thấu sâu hơn vào từng lá bố và làm kẹt chết vỉ van điện tử. Bắt buộc phải tắt máy và gọi xe cứu hộ sàn trượt để chở xe về xưởng dịch vụ.

Bước 2: Thay mới két nước tản nhiệt động cơ

Tiến hành tháo bỏ cụm két nước tản nhiệt đã bị bục vách ngăn. Bắt buộc phải thay mới một cụm két nước làm mát chính hãng đạt tiêu chuẩn kỹ thuật hoặc thực hiện phương án cách ly đường dầu triệt để.

Bước 3: Quy trình súc rửa tuần hoàn áp lực đáy các-te

Nếu xe được phát hiện rất sớm trong vòng vài kilômét đầu tiên và các lá bố chưa bị bong tróc hoàn toàn, hộp số có thể được cứu bằng quy trình súc rửa chuyên sâu: Tháo đáy các-te dầu số, tháo bỏ lọc dầu số đã ngậm nước và thay lọc mới. Vệ sinh sạch đáy các-te và nam châm hút mạt sắt. Lắp ráp lại và kết nối hệ thống với máy thay dầu số tuần hoàn tự động. Kỹ thuật viên sẽ cần sử dụng từ 15 đến 20 lít dầu ATF mới để bơm súc rửa liên tục theo chu trình tuần hoàn kín, đẩy toàn bộ lượng nhũ tương nước ẩm trong bộ biến mô ra ngoài cho đến khi dòng dầu hồi ra hoàn toàn trong suốt màu đỏ tươi.

Bước 4: Giải pháp kỹ thuật triệt để: Độ két làm mát dầu số độc lập bằng gió (External Cooler)

Để triệt tiêu vĩnh viễn nguy cơ SMOD tái phát trong suốt vòng đời còn lại của chiếc xe, giải pháp kỹ thuật tối ưu nhất là "Bypass & External Cooler":

1. Rút hoàn toàn 2 ống cao su dẫn dầu hộp số ra khỏi đáy két nước tản nhiệt động cơ và bịt kín 2 đầu cổng dưới đáy két nước.
2. Lắp đặt một cụm két tản nhiệt dầu độc lập (Air-cooled Transmission Oil Cooler) bằng hợp kim nhôm dạng cánh lá tản nhiệt đặt ngay phía trước đầu xe, đón trực tiếp luồng gió tự nhiên qua lưới tản nhiệt.
3. Nối trực tiếp 2 đường ống dầu hộp số vào cụm két làm mát gió độc lập mới này.

Nhờ giải pháp này, hệ thống tuần hoàn dầu hộp số và hệ thống nước làm mát động cơ được tách biệt hoàn toàn 100%. Dù két nước động cơ trong tương lai có bị ăn mòn, rỉ sét hay quá áp đến mức nào thì nước làm mát cũng không bao giờ có cơ hội lọt sang buồng dầu hộp số.

6. Câu hỏi thường gặp về thảm họa bục két dầu số SMOD (FAQ)

Những dòng xe nào có nguy cơ cao nhất dính phải lỗi bục két dầu số SMOD?
Sự cố này phổ biến nhất trên các dòng xe SUV, bán tải và xe thương mại sử dụng két làm mát tích hợp đáy két nước từ năm sản xuất 2005 đến 2015, tiêu biểu như Nissan Navara, X-Trail, Pathfinder, Frontier, Toyota Fortuner, Hilux máy xăng, Ford Everest đời cũ...

Chi phí sửa chữa khi xe bị dính SMOD thường là bao nhiêu?
Nếu phát hiện ngay lập tức và súc rửa tuần hoàn bằng 20 lít dầu ATF cùng thay két làm mát mới, chi phí dao động khoảng 5 – 8 triệu đồng. Tuy nhiên, nếu tiếp tục chạy khiến các lá bố bị bở nát và chập vỉ van thủy lực, chi phí đại tu hoặc thay thế hộp số bãi/mới có thể lên tới 40 – 100 triệu đồng.

Lắp két tản nhiệt dầu số bằng gió độc lập có làm mát dầu tốt như két zin không?
Két làm mát dầu độc lập bằng gió đặt trước đầu xe mang lại hiệu quả giải nhiệt tương đương hoặc vượt trội hơn trong điều kiện thời tiết mùa hè nắng nóng tại Việt Nam, đồng thời loại bỏ vĩnh viễn rủi ro hòa lẫn nước làm mát vào dầu số.

Việc định kỳ kiểm tra tình trạng nước làm mát, quan sát màu sắc dầu que thăm số và chủ động nâng cấp giải pháp két tản nhiệt gió rời là bước chuẩn bị kỹ thuật thông minh giúp các chủ xe phòng ngừa thảm họa hỏng hộp số, đảm bảo trải nghiệm vận hành an toàn và bền bỉ dài lâu.
