BƠM CHÂN KHÔNG RÒ RỈ DẦU NHỚT: THẢM HỌA HỎNG BẦU TRỢ LỰC VÀ CHÂN PHANH CỨNG ĐƠ

Bơm chân không cơ khí rò rỉ dầu nhớt là một trong những sự cố cơ điện ẩn giấu nguy hiểm bậc nhất trên các dòng xe sử dụng động cơ Diesel hoặc động cơ Xăng tăng áp hiện đại. Đang di chuyển trên đường trường hoặc cao tốc gặp tình huống khẩn cấp, tài xế đạp phanh thì phát hiện: Bàn đạp phanh bỗng cứng đơ như thanh sắt hàn chết vào sàn xe, đạp hết sức nặng cơ thể xe vẫn lao về phía trước! Căn nguyên gốc rễ là bơm chân không cơ khí đầu trục cam bị rách gioăng phớt, khiến lực hút kéo ngược dầu nhớt động cơ chảy tràn vào bầu trợ lực phanh (Brake Booster). Dầu nhớt làm nhũn mủn và xé rách toang màng cao su bầu trợ lực, triệt tiêu hoàn toàn lực trợ lực chân không. Hiểu rõ cấu tạo bơm cánh gạt dẫn động trục cam, quy chuẩn đo kiểm áp suất chân không và quy trình đại tu thay thế chuẩn xưởng Pierburg/Hella sẽ giúp tài xế phòng ngừa triệt để hiểm họa mất phanh trên mọi nẻo đường.

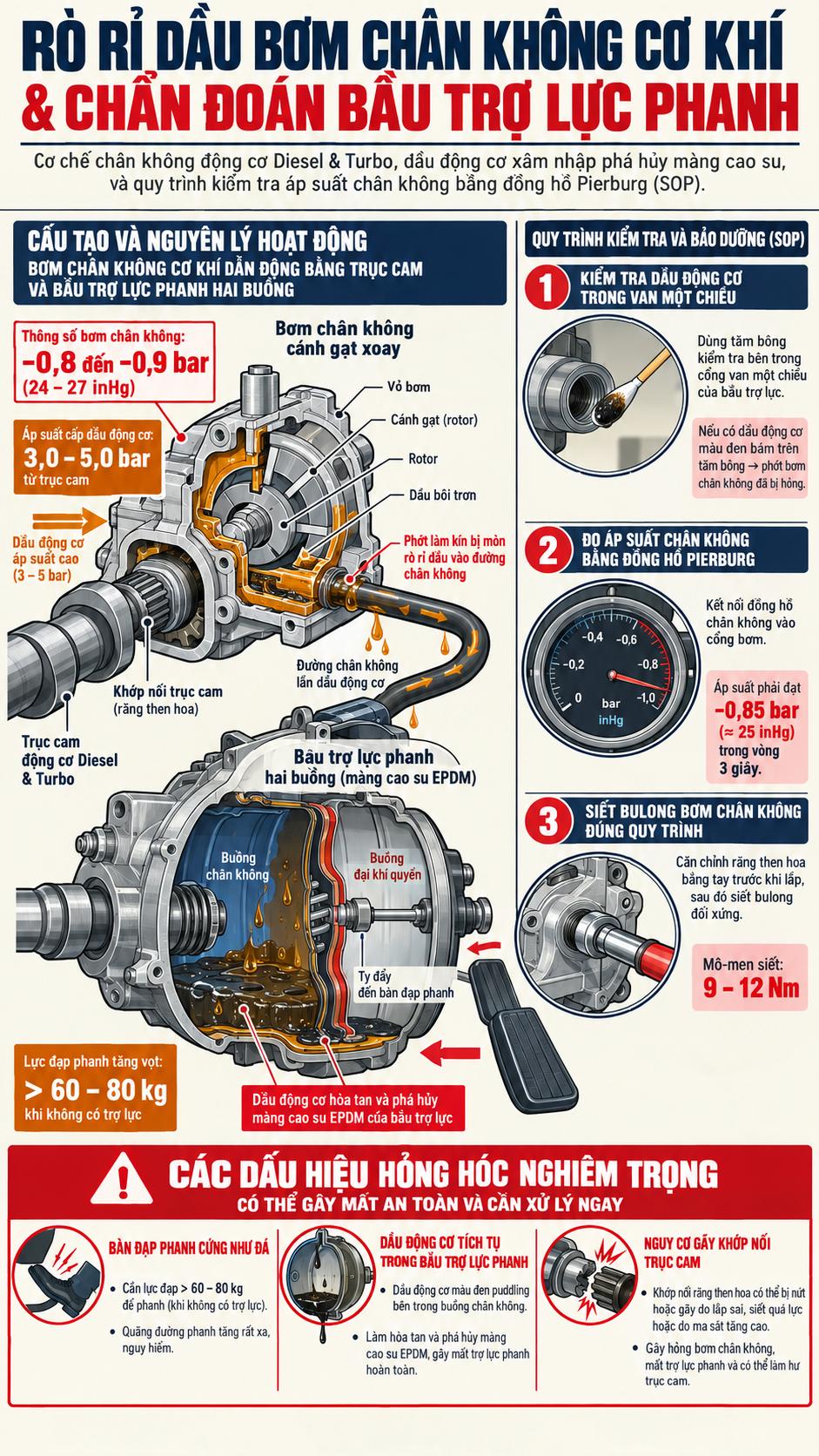

Cấu tạo bơm chân không cơ khí trục cam bị rò rỉ dầu nhớt làm hỏng bầu trợ lực phanh và quy trình đo áp suất chân không chuẩn xưởng

1. Bản chất Cơ học & Thủy lực: Tại sao xe Diesel & Turbo bắt buộc dùng bơm chân không cơ khí?

Trên động cơ xăng hút khí tự nhiên truyền thống (Naturally Aspirated), bướm ga điều tiết lượng không khí nạp tạo ra độ chân không âm rất sâu (từ -0.7 đến -0.8 bar) bên trong cổ hút nạp mỗi khi tài xế nhả chân ga. Độ chân không tự nhiên này được trích trực tiếp qua một ống cao su để nạp đầy năng lượng cho bầu trợ lực phanh chân không. Tuy nhiên, nguyên lý này hoàn toàn bất khả thi trên các dòng xe hiện đại sau:

A. Động cơ Diesel không có bướm ga và Động cơ Xăng Turbo có áp suất nạp dương

• Động cơ Diesel (Ford Ranger, Transit; Toyota Hilux, Fortuner; Hyundai Santa Fe...): Không có bướm ga điều tiết lượng khí nạp, áp suất cổ hút luôn xấp xỉ khí quyển (0 bar), không thể tạo chân không nuôi bầu trợ lực.
• Động cơ Xăng Tăng Áp (Turbocharged / GDI Turbo): Khi tăng áp nén khí, áp suất cổ hút là áp suất dương (+0.5 đến +1.5 bar), sẽ thổi ngược bung bầu trợ lực thay vì hút chân không.

B. Cấu tạo bơm chân không cơ khí kiểu cánh gạt (Vane-type Mechanical Vacuum Pump)

Để giải quyết bài toán kỹ thuật trên, nhà sản xuất bắt buộc phải trang bị một chiếc Bơm chân không cơ khí kiểu cánh gạt (Rotary Vane Vacuum Pump):

• Vị trí lắp đặt & Dẫn động: Bơm được bắt trực tiếp vào mặt bích phía đuôi nắp quy-lát (Cylinder Head). Trục của bơm ăn khớp trực tiếp vào đuôi trục cam nạp hoặc trục cam xả thông qua một vấu then hoa dẫn động (Drive Coupler) bằng thép tôi cứng.
• Nguyên lý tạo chân không cực sâu: Khi trục cam quay, rô-to bên trong bơm quay lệch tâm kéo theo các cánh gạt (Vanes) văng sát vào thành lòng bơm. Thể tích các khoang thay đổi liên tục tạo lực hút kiệt không khí, duy trì áp suất chân không cực sâu từ -0.8 bar đến -0.9 bar (24 – 27 inHg) nạp liên tục vào bình chứa bầu trợ lực phanh và điều khiển van cánh gió turbo biến thiên (VGT Actuator).

2. Cơ chế bơm chân không rò rỉ dầu nhớt & Thảm họa "Cứng đơ bàn đạp phanh"

Bơm chân không cơ khí làm việc trong điều kiện bôi trơn áp suất cao và nhiệt độ khắc nghiệt. Sau 120.000 đến 160.000 km lăn bánh, chuỗi hư hỏng thảm họa sau bắt đầu xảy ra:

A. Đường dầu bôi trơn áp suất cao và sự thoái hóa phớt làm kín

Để các cánh gạt quay êm ái ở tốc độ hàng ngàn vòng/phút, bơm chân không được bôi trơn và làm mát liên tục bằng một đường dầu nhớt áp suất cao (từ 3.0 đến 5.0 bar) trích trực tiếp từ gối đỡ trục cam động cơ. Giữa khoang dầu bôi trơn và khoang tạo chân không được ngăn cách bởi phớt làm kín trục và van một chiều (Check Valve). Sau nhiều năm làm việc dưới nhiệt độ dầu 100°C – 110°C, các gioăng phớt cao su chịu nhiệt bị chai cứng, lão hóa và nứt rách mép làm kín.

B. Lực hút chân không kéo ngược dầu động cơ vào bầu trợ lực phanh

Khi phớt làm kín bị hở, một hiện tượng vật lý nguy hiểm diễn ra: Lực hút chân không cực mạnh (-0.85 bar) của bơm đã hút luôn dòng dầu động cơ màu đen đang rò rỉ chui tọt vào đường ống dẫn chân không. Dòng dầu nhớt theo ống dẫn chảy ngược vào và đọng thành một vũng dầu lớn ngập sâu bên trong khoang kim loại của bầu trợ lực phanh (Brake Booster).

C. Tác động ăn mòn hóa học làm nhũn mủn rách màng cao su bầu trợ lực

Ngâm trong dầu nhớt nóng chứa phụ gia và axit, màng cao su EPDM bị trương nở nhũn nhão và xé rách toang dưới chênh lệch áp suất. Áp suất hai khoang cân bằng ở 1 bar khí quyển, triệt tiêu hoàn toàn trợ lực phanh.

D. Nguy cơ mất trợ lực phanh đột ngột trên cao tốc & Gãy vấu then hoa trục cam

Khi màng cao su rách, bàn đạp phanh lập tức cứng đơ như thanh sắt. Tài xế phải dùng toàn bộ sức nặng (lực đạp trên 60 – 80 kg) mới tạo được lực phanh yếu ớt, quãng đường phanh kéo dài gấp 3 – 5 lần, cực kỳ nguy hiểm ở tốc độ cao.

Thảm họa cơ khí: Khi cánh gạt bơm chân không bị kẹt cơ học, mô-men cản sẽ bẻ gãy vấu then hoa đuôi trục cam, làm mạt thép rơi vào dàn cò xúp-páp phá nát hệ thống phân phối khí động cơ.

3. Ma trận chẩn đoán sự cố hệ thống chân không và bầu trợ lực phanh

Bảng ma trận kỹ thuật giúp chẩn đoán phân biệt chính xác hư hỏng phanh chân không:

4. Bảng thông số đo đạc & Tiêu chuẩn kỹ thuật áp suất chân không động cơ

Kỹ thuật viên sử dụng đồng hồ đo áp suất chân không chuyên dụng đối chiếu các thông số tiêu chuẩn:

5. Quy trình 4 bước chẩn đoán kiểm tra lâm sàng áp suất chân không chuẩn xưởng SOP

Quy trình chẩn đoán kiểm tra nhanh hệ thống chân không phanh được tiến hành qua 4 bước chuẩn xưởng:

1. Bước 1 - Kiểm tra vết dầu nhớt tại van một chiều bầu trợ lực phanh: Tắt máy xe, mở nắp ca-pô xác định vị trí bầu trợ lực phanh hình tròn màu đen gắn sau tổng phanh. Rút đầu ống cao su hoặc rút cụm van một chiều (Check Valve) bằng nhựa cắm trên thân bầu trợ lực ra ngoài. Dùng que thăm hoặc tăm bông quệt sâu vào lòng ống dẫn và đáy lỗ cắm: nếu phát hiện dầu nhớt động cơ màu đen chảy ròng ròng hoặc ngập đầy đáy bầu trợ lực, khẳng định 100% phớt bơm chân không đã hỏng hoàn toàn và màng cao su bầu trợ lực đã bị ngấm dầu phá hủy.
2. Bước 2 - Đo áp suất chân không trực tiếp của bơm bằng đồng hồ áp kế (Vacuum Gauge): Cắm ống đo của đồng hồ chân không chuyên dụng trực tiếp vào cổng kim loại của bơm chân không. Khởi động nổ máy xe ở chế độ garanti: quan sát kim đồng hồ, kim phải vọt nhanh lên dải chuẩn -0.75 bar đến -0.85 bar trong vòng dưới 3 giây. Nếu kim dao động giật cục hoặc chỉ đạt dưới -0.5 bar, cánh gạt bên trong bơm đã bị mòn xước rỗ nát.
3. Bước 3 - Kiểm tra độ kín khít của đường ống dẫn và van một chiều: Nối đồng hồ đo vào đầu ống dẫn ngay sát bầu trợ lực, nổ máy tạo chân không rồi tắt máy quan sát: kim đồng hồ phải giữ nguyên vị trí trong tối thiểu 5 phút. Nếu kim tụt nhanh về 0 bar, van một chiều đã bị hở hoặc ống dẫn cao su bị nứt rách thủng lỗ.
4. Bước 4 - Thử nghiệm lâm sàng bàn đạp phanh 3 giai đoạn: Tắt máy, đạp nhồi bàn đạp phanh 5 – 6 lần cho đến khi chân phanh cứng ngắc ở vị trí trên cùng để xả sạch chân không dư. Dùng chân đạp giữ một lực vừa phải vào bàn đạp phanh và bấm nút đề nổ máy: nếu hệ thống trợ lực tốt, ngay khi động cơ nổ máy, bàn đạp phanh phải từ từ lún nhẹ xuống dưới khoảng 1.5 – 2.5 cm. Nếu bàn đạp phanh vẫn trơ trơ cứng đơ không nhúc nhích, bầu trợ lực phanh đã mất hoàn toàn tác dụng.

6. Quy trình 4 bước thay thế bơm chân không cơ khí và cụm bầu trợ lực phanh chuẩn xưởng

Khi bơm chân không đã làm tràn dầu vào bầu trợ lực, bắt buộc phải thay thế đồng bộ cả hai bộ phận theo quy trình chuẩn:

1. Bước 1 - Tháo cụm bơm chân không cũ và vệ sinh mặt bích trục cam: Tháo các chi tiết che chắn phía đuôi nắp máy. Tháo các bu-lông giữ bơm chân không, rút nhẹ bơm ra ngoài khay hứng dầu. Vệ sinh sạch sẽ mặt bích tiếp giáp nắp quy-lát, kiểm tra rãnh then hoa đuôi trục cam đảm bảo không bị sứt mẻ hay nứt gãy.
2. Bước 2 - Lắp đặt bơm chân không cơ khí mới chính hãng:
   • Sử dụng bơm chân không mới chính hãng (thương hiệu Pierburg, Hella hoặc Bosch). Thay gioăng cao su O-ring làm kín chân bơm mới bằng chất liệu cao su chịu nhiệt FKM/Viton, bôi một lớp dầu động cơ sạch lên gioăng để chống xoắn rách.
   • Lưu ý sống còn: Dùng tay xoay trục bơm sao cho vấu then hoa ăn khớp chính xác 100% với rãnh khía đuôi trục cam. Đặt bơm áp sát tự nhiên vào mặt máy (tuyệt đối cấm dùng bu-lông siết ép cưỡng bức khi vấu chưa vào rãnh vì sẽ làm gãy gập vấu then hoa ngay lập tức). Siết đều các bu-lông đối xứng với lực siết chuẩn 9 – 12 Nm bằng cần cân lực.
3. Bước 3 - Thay thế cụm bầu trợ lực phanh mới và xả kiệt dầu trong ống dẫn: Tháo rời tổng phanh và cụm bầu trợ lực phanh cũ đã bị ngập dầu ra khỏi khoang lái (tuyệt đối không cố súc rửa màng cao su đã bị dầu ăn mòn). Tháo toàn bộ ống cao su dẫn chân không, dùng dung dịch Brake Cleaner xịt rửa sạch sẽ sấy khô kiệt dầu nhớt đọng bên trong hoặc thay ống dẫn mới. Lắp đặt cụm bầu trợ lực phanh mới chính hãng (TRW, Bosch, Mando, Advics), siết chặt các bu-lông gá vào vách ngăn khoang máy.
4. Bước 4 - Kết nối hệ thống, xả gió dầu phanh và chạy thử nghiệm an toàn: Lắp lại tổng phanh, cắm ống chân không và van một chiều mới kín khít. Tiến hành xả gió (Bleeding) hệ thống dầu phanh để đảm bảo không còn bọt khí trong đường ống. Khởi động nổ máy: bàn đạp phanh lập tức mềm mại êm ái đầm chắc, xe phanh ăn tức thì ở mọi dải tốc độ, kết thúc quy trình đại tu hoàn hảo.

7. Câu hỏi thường gặp về bơm chân không cơ khí ô tô (FAQ)

Q1: Bầu trợ lực phanh bị ngấm dầu nhớt từ bơm chân không thì có thể tháo ra súc rửa bằng xăng hoặc hóa chất rồi dùng lại được không?
Trả lời: Tuyệt đối không được phép làm như vậy. Màng cao su ngăn cách bên trong bầu trợ lực khi đã tiếp xúc với dầu nhớt động cơ đã bị các gốc hydrocacbon phá hủy cấu trúc phân tử, cao su đã bị nhũn nhão và mất hoàn toàn độ đàn hồi chịu lực. Việc súc rửa bằng hóa chất chỉ làm sạch bề mặt kim loại bên ngoài chứ không thể phục hồi được màng cao su, màng sẽ bị rách toang ngay sau vài lần đạp phanh mạnh, gây mất phanh cực kỳ nguy hiểm.

Q2: Chi phí thay thế bơm chân không cơ khí và bầu trợ lực phanh là bao nhiêu?
Trả lời: Giá một cụm bơm chân không cơ khí chính hãng (Pierburg, Hella, Denso, Ford Motorcraft, Toyota Genuine) dao động từ 2.500.000 đến 6.500.000 đồng tùy dòng xe. Cụm bầu trợ lực phanh mới chính hãng dao động từ 2.000.000 đến 5.500.000 đồng. Tổng chi phí thay thế trọn bộ hoàn thiện tại các garage chuyên nghiệp dao động từ 5 đến 12 triệu đồng, đảm bảo khôi phục 100% hiệu năng phanh an toàn nguyên bản.

Q3: Có dấu hiệu nào giúp nhận biết sớm bơm chân không bắt đầu rò rỉ dầu trước khi phanh bị cứng đơ không?
Trả lời: Có. Dấu hiệu sớm nhất là khi kiểm tra khoang máy thấy có vết dầu nhớt ẩm ướt rỉ ra quanh chân gioăng bơm chân không ở đuôi nắp máy; hoặc khi tài xế nổ máy xe buổi sáng thấy bàn đạp phanh có cảm giác nặng hơn bình thường trong 5 – 10 giây đầu tiên rồi mới mềm dần; hoặc khi rút van 1 chiều trên bầu trợ lực ra kiểm tra định kỳ thấy có hơi sương dầu nhớt bám dính ở đầu que thăm.

Lời kết: Bơm chân không cơ khí là trái tim cung cấp năng lượng trợ lực sống còn cho hệ thống phanh trên các dòng xe máy dầu Diesel và xe xăng tăng áp Turbo. Việc chủ động kiểm tra định kỳ độ khô ráo của van một chiều bầu trợ lực, đo kiểm áp suất chân không chuẩn xưởng và thay thế kịp thời cụm bơm chân không chính hãng khi có dấu hiệu rò rỉ dầu là biện pháp bảo dưỡng sống còn, loại bỏ hoàn toàn nguy cơ cứng đơ chân phanh và mang lại sự an tâm tuyệt đối trên mỗi cung đường hành trình.
