BÀN ĐẠP PHANH BỊ CỨNG ĐƠ: MẸO THỬ BẦU TRỢ LỰC TRONG 1 PHÚT

Bàn đạp phanh bị cứng đơ buổi sáng là một trong những hiện tượng gây hoang mang và bất an hàng đầu đối với người lái xe ô tô hiện đại, đặc biệt trên các dòng xe khởi động bằng nút bấm Start/Stop. Sau một đêm đỗ xe trong garage, vừa bước lên xe nhấn chân phanh để đề nổ máy, tài xế bất ngờ phát hiện bàn đạp phanh cứng ngắc như một tảng đá, không thể ấn lún xuống dù đã dùng hết sức tì đè trọng lượng cơ thể. Đèn báo nút bấm không chuyển sang màu xanh, xe không chịu nổ máy; hoặc trong một số tình huống nguy hiểm hơn, xe vừa lăn bánh ra khỏi bãi đỗ nhưng nhấp phanh hoàn toàn không ăn khiến xe trôi tự do suýt va chạm. Nhiều chủ xe lầm tưởng hệ thống phanh bị kẹt pít-tông phanh đĩa hoặc hỏng cụm bơm tổng phanh. Tuy nhiên, bản chất cơ học thực sự của sự cố bắt nguồn từ bầu trợ lực phanh chân không (Vacuum Brake Booster / Brake Servo) bị thất thoát hoàn toàn độ chân không tích trữ qua đêm do hở van một chiều hoặc nứt rách đường ống chân không cổ hút. Nắm vững bản chất khí động lực học, cơ chế khuếch đại lực phanh theo định luật Pascal và áp dụng bài test kiểm tra độ kín bầu trợ lực trong 1 phút chuẩn xưởng sẽ giúp bạn chẩn đoán chính xác nguyên nhân, bảo vệ an toàn tính mạng cho mọi hành trình.

BÀN ĐẠP PHANH BỊ CỨNG ĐƠ: MẸO THỬ BẦU TRỢ LỰC TRONG 1 PHÚT

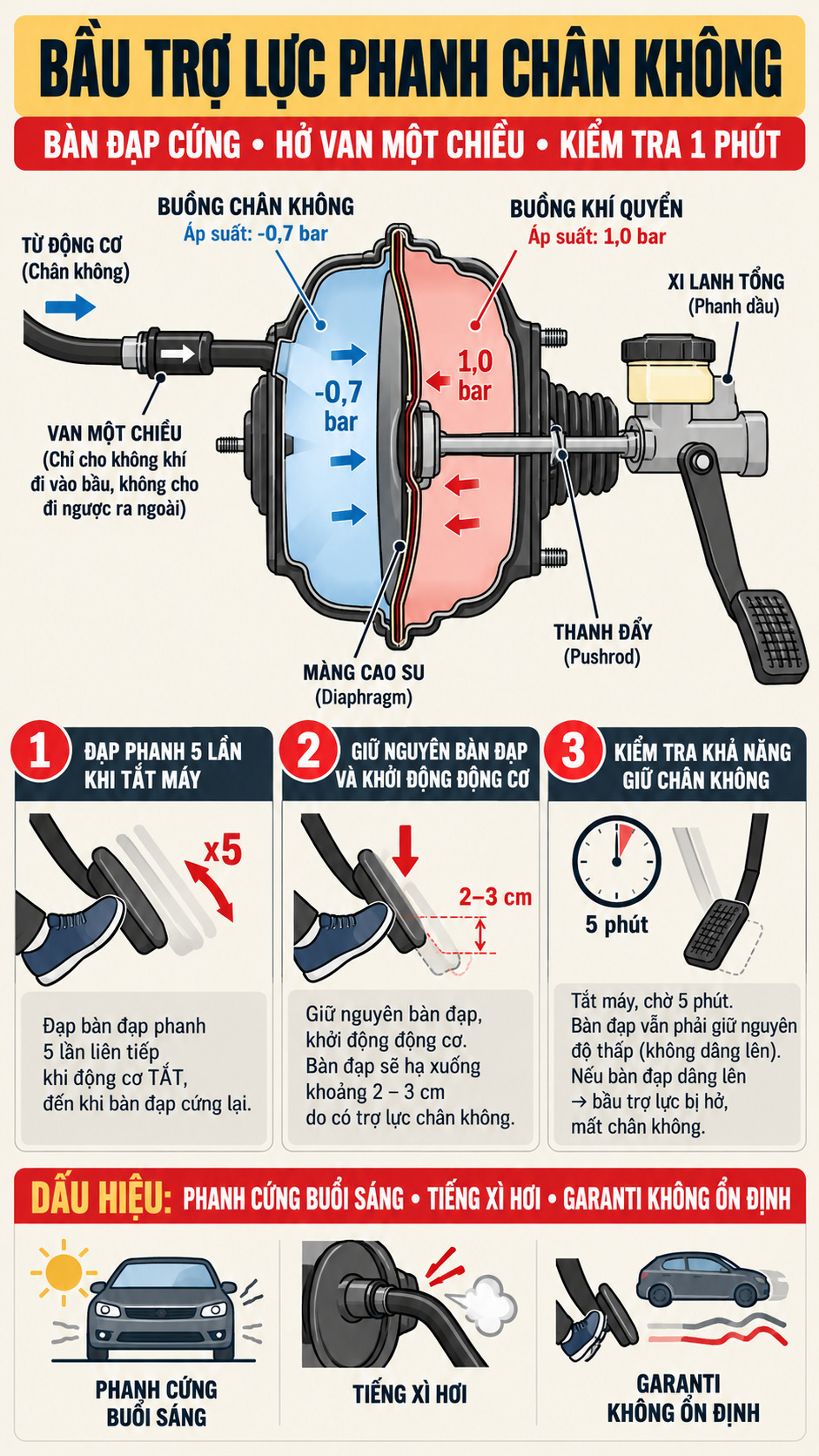

1. Bản chất Cơ học & Khí động học: Cấu tạo bầu trợ lực phanh chân không (Vacuum Brake Booster)

Trên hầu hết các dòng xe ô tô du lịch trang bị động cơ xăng (từ Toyota Vios, Camry, Innova; Honda City, Civic, CR-V; Mazda 3, CX-5; Hyundai Accent, Tucson đến Kia Morning, Cerato...), hệ thống phanh thủy lực luôn được trang bị một cụm Bầu trợ lực phanh chân không (Vacuum Brake Booster) hình tròn màu đen gắn trên vách ngăn khoang máy ngay sau bàn đạp phanh:

A. Cấu tạo cơ khí hai khoang áp suất bên trong bầu trợ lực

Bầu trợ lực phanh được chế tạo từ vỏ kim loại dập kín chia làm hai khoang chức năng riêng biệt:

• Khoang áp suất chân không phía trước (Constant Vacuum Chamber): Được nối thông trực tiếp với cổ góp hút (Intake Manifold) của động cơ qua một đường ống cao su chịu áp suất âm.
• Khoang áp suất biến thiên phía sau (Variable Pressure Chamber): Nằm hướng về phía bàn đạp phanh cabin, bên trong tích hợp cụm van điều khiển không khí (Air Valve & Vacuum Valve) kết nối với ty đẩy bàn đạp.
• Màng ngăn cao su đàn hồi (Flexible Rubber Diaphragm): Tấm màng cao su lớn ngăn cách tuyệt đối giữa hai khoang, liên kết với đĩa đẩy kim loại và một lò xo hồi vị cỡ lớn.
• Van một chiều chân không (Brake Booster Check Valve): Lắp đặt ở khớp nối giữa ống cao su cổ hút và bầu trợ lực, chỉ cho phép không khí bị hút ra khỏi bầu phanh một chiều về phía động cơ và ngăn tuyệt đối không khí tràn ngược trở lại.

B. Nguyên lý khuếch đại lực cơ học theo độ chênh lệch áp suất

Cơ chế trợ lực vận hành dựa trên định luật vật lý về độ chênh lệch áp suất khí nén:

• Khi động cơ xăng hoạt động, bướm ga đóng tạo ra độ chân không âm cực lớn trong cổ nạp, thường dao động từ -0.6 bar đến -0.8 bar (18 – 24 inHg). Độ chân không này hút sạch không khí ở cả hai khoang của bầu trợ lực.
• Khi tài xế đạp chân phanh, cơ cấu van cơ khí đóng đường thông chân không và mở van khí quyển, cho phép không khí áp suất khí quyển tự nhiên (1.0 bar) tràn vào khoang biến thiên phía sau.
• Sự chênh lệch giữa áp suất khí quyển 1.0 bar phía sau và độ chân không âm -0.7 bar phía trước tạo ra một lực đẩy khí nén khổng lồ lên tới hàng trăm kilôgam ép lên màng cao su, khuếch đại lực đạp của chân người lái lên gấp 4 đến 5 lần trước khi truyền tới pít-tông tổng phanh, giúp dừng xe nhẹ nhàng chỉ với một cú nhấp chân êm ái.

2. Cơ chế bàn đạp phanh bị cứng đơ khi khởi động buổi sáng

Hiện tượng bàn đạp phanh cứng ngắc như tảng đá vào buổi sáng sớm bắt nguồn từ các hư hỏng cơ khí âm thầm sau:

A. Hở màng van một chiều chân không giữ áp qua đêm (Faulty Check Valve)

Van một chiều có nhiệm vụ sống còn là "khóa kín" độ chân không âm bên trong bầu trợ lực khi động cơ tắt máy, cho phép xe duy trì dự trữ lực trợ lực cho 2 – 3 lần đạp phanh khẩn cấp ngay cả khi chết máy:

• Sau 5 – 7 năm vận hành, hơi dầu nhớt và hơi xăng từ cổ hút động cơ xông lên làm màng cao su nhỏ bên trong van một chiều bị chai cứng, trương nở hoặc dính cặn bẩn làm kênh mép van.
• Khi xe đỗ qua đêm, không khí từ khí quyển bên ngoài từ từ rò rỉ luồn qua khe van hở chui vào bầu trợ lực, triệt tiêu hoàn toàn áp suất chân không tích trữ.
• Sáng hôm sau khi chưa khởi động động cơ, hai khoang của bầu trợ lực đều ở áp suất khí quyển cân bằng, màng cao su không còn lực đẩy hỗ trợ. Tài xế phải dùng 100% lực cơ bắp thuần túy để ép pít-tông tổng phanh nén dầu thủy lực, tạo cảm giác bàn đạp bị cứng đơ trơ trọi.

B. Rạn nứt ống cao su chân không và hở cổ cút nối khoang máy

Đường ống cao su dẫn chân không từ cổ nạp vào bầu phanh liên tục chịu nhiệt độ khoang máy trên 90°C – 100°C:

• Cao su bị lão hóa nứt nẻ chân chim hoặc các cút nối bằng nhựa bị giòn vỡ làm lọt khí liên tục.
• Rò rỉ ống chân không không chỉ làm mất trợ lực phanh mà còn gây hiện tượng lọt khí nạp ngoài kiểm soát (Unmetered Air Leak), khiến động cơ bị rung giật garanty, nổ giật cục và kích hoạt đèn Check Engine báo mã lỗi hòa khí nghèo P0171 (System Too Lean Bank 1).

C. Rách màng ngăn cao su bên trong bầu trợ lực phanh (Torn Diaphragm)

Sau hàng chục vạn lần co giãn, màng cao su chính bên trong bầu phanh bị nứt toác:

• Khi đạp chân phanh, tài xế nghe thấy tiếng gió rít xì xì rất rõ ràng phát ra ngay dưới gầm táp-lô khu vực bàn đạp phanh (Hissing noise under dashboard).
• Không khí tràn thẳng qua vết rách cao su vào cổ hút làm xe bị tụt tua máy, hụt ga hoặc chết máy đột ngột mỗi khi đạp mạnh chân phanh.

3. Ma trận chẩn đoán sự cố hệ thống trợ lực phanh và bàn đạp phanh ô tô

Bảng ma trận kỹ thuật giúp kỹ thuật viên và chủ xe phân biệt chính xác nguyên nhân cứng bàn đạp phanh do bầu trợ lực với các hư hỏng thủy lực khác:

4. Bảng thông số kỹ thuật tiêu chuẩn của hệ thống trợ lực phanh chân không

Các chỉ số áp suất, kích thước dung sai và lực khuếch đại tiêu chuẩn của hệ thống phanh:

5. Quy trình 4 bước kiểm tra độ kín bầu trợ lực trong 1 phút chuẩn xưởng SOP

Quy trình kiểm tra lâm sàng kinh điển giúp người lái tự đánh giá chính xác 100% tình trạng bầu trợ lực và van một chiều mà không cần dụng cụ tháo dỡ:

Bước 1: Xả sạch độ chân không tích trữ trong bầu trợ lực

Đỗ xe trên nền phẳng an toàn, kéo phanh tay và tắt máy động cơ hoàn toàn. Dùng chân đạp nhồi bàn đạp phanh liên tục từ 4 đến 5 lần với lực vừa phải. Bạn sẽ nhận thấy sau mỗi lần đạp, bàn đạp phanh càng lúc càng dâng cao dần lên và trở nên cứng đơ (vì toàn bộ lượng chân không tích trữ trong bầu phanh đã được xả hết ra ngoài khí quyển).

Bước 2: Kiểm tra khả năng trợ lực tức thời khi nổ máy

Giữ nguyên bàn chân đè một lực vừa phải (khoảng 15 – 20 kg lực) lên bàn đạp phanh đang ở trạng thái cứng đơ. Dùng tay vặn chìa khóa hoặc bấm nút Start/Stop để nổ máy động cơ. Quan sát cảm giác dưới lòng bàn chân:

• Bầu trợ lực hoạt động hoàn hảo: Ngay khi động cơ vừa nổ máy (khoảng 1 giây), bàn đạp phanh dưới chân bạn sẽ tự động từ từ hạ lún êm ái xuống sâu thêm từ 2 đến 3 cm. Điều này chứng minh cổ hút đã hút sạch không khí tạo chân không tức thời và màng trợ lực hoạt động tốt.
• Bầu trợ lực bị hỏng hoặc hở ống chân không: Bàn đạp phanh vẫn giữ nguyên vị trí, trơ cứng đơ không hề nhúc nhích dù động cơ đã nổ máy giòn tan.

Bước 3: Kiểm tra độ kín van một chiều giữ áp qua đêm

Để động cơ nổ máy ở chế độ không tải trong 1 đến 2 phút để tích đầy chân không vào bầu phanh, sau đó tắt máy hoàn toàn. Chờ khoảng 5 đến 10 phút, sau đó dùng chân đạp thử phanh:

• Lần đạp thứ 1: Bàn đạp phải lún sâu nhẹ nhàng êm ái như lúc xe đang nổ máy.
• Lần đạp thứ 2: Bàn đạp cứng hơn và hành trình lún ngắn lại.
• Lần đạp thứ 3: Bàn đạp cứng đơ hoàn toàn.
• KẾT LUẬN LỖI: Nếu ngay ở lần đạp đầu tiên sau khi tắt máy 5 phút mà bàn đạp đã cứng ngắc như tảng đá, chứng tỏ van một chiều chân không đã bị hở mép hoặc nứt gioăng cao su làm mất áp suất lưu trữ qua đêm!

Bước 4: Thay thế van một chiều và phục hồi ống chân không chuẩn xưởng

Rút chiếc van một chiều bằng nhựa màu đen gắn ở thành bầu trợ lực ra ngoài. Dùng miệng thổi thử: van chỉ được phép thông khí từ chiều bầu phanh sang cổ nạp động cơ; nếu thổi ngược lại từ phía cổ nạp mà khí vẫn lọt qua chứng tỏ van đã hỏng. Thay thế một chiếc van một chiều chính hãng mới kèm gioăng cao su làm kín (Grommet). Kiểm tra đường ống cao su chịu áp suất âm, thay thế nếu phát hiện nứt nẻ chân chim. Sau khi lắp lại, bàn đạp phanh sẽ mềm mại êm ái trở lại ngay từ buổi sáng sớm!

6. Câu hỏi thường gặp (FAQ) về bầu trợ lực phanh ô tô

1. Xe đang chạy trên cao tốc mà bị chết máy thì phanh có còn ăn không?
Phanh thủy lực vẫn hoạt động bình thường nhưng bạn sẽ mất hoàn toàn lực trợ lực chân không. Bầu trợ lực chỉ còn đủ dự trữ chân không cho 1 đến 2 lần đạp phanh đầu tiên. Sau đó bàn đạp sẽ cứng ngắc, đòi hỏi tài xế phải dùng toàn bộ sức nặng cơ thể đạp thật mạnh vào bàn đạp phanh thì xe mới dừng lại được.

2. Có thể dùng ống dẫn nước thông thường để thay thế cho ống chân không bầu phanh không?
Tuyệt đối không được làm như vậy. Ống dẫn nước thông thường có thành mỏng, khi động cơ nổ máy tạo áp suất chân không âm cực lớn sẽ làm ống bị bẹp dí lại ngay lập tức (hiện tượng bẹp ống nạp), khiến mất hoàn toàn đường dẫn chân không vào bầu phanh. Bắt buộc phải sử dụng ống cao su chuyên dụng có sợi bố gia cường chống bẹp ống.

3. Chi phí thay van một chiều so với thay cả cụm bầu trợ lực phanh chênh lệch như thế nào?
Chi phí thay một chiếc van một chiều chân không chính hãng chỉ từ 150.000 đến 350.000 đồng và có thể tự làm trong 5 phút. Trong khi đó, việc thay cả cụm bầu trợ lực phanh chính hãng tốn từ 3 đến 8 triệu đồng. Do đó, việc chẩn đoán chính xác van một chiều sẽ giúp chủ xe tiết kiệm khoản chi phí rất lớn.
